新能源汽车里面的绝缘和绝缘检测问题？

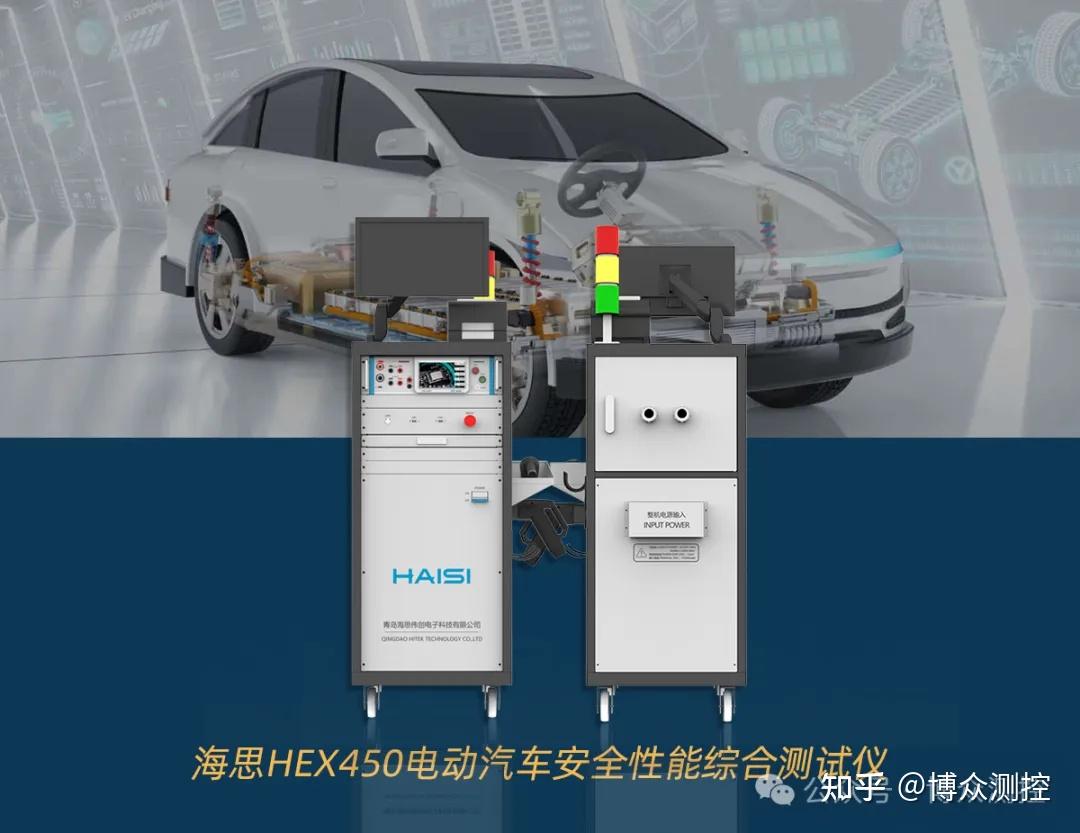

HEX450是青岛海思伟创推出的新能源汽车安规分析仪系列电动汽车安全性能综合测试仪，将交流/直流耐压、绝缘电阻、电位均衡及整车绝缘五大测试功能深度集成于单一设备，完全符合GB18384-2020电气安全标准，已在多品牌、多产线成熟落地，适用于整车厂下线检测、第三方检测机构及汽车后市场等多类应用场景。
01 行业背景
随着新能源汽车市场渗透率持续提升，400V平台仍是当前主流，而800V高压平台正加速向量产车型渗透，整车高压系统的电气安全风险管控要求也随之日趋严格。作为我国电动汽车领域首批强制性国家标准之一，GB18384-2020《电动汽车安全要求》自2021年1月1日起正式实施，对绝缘电阻监测、高压防护、整车防水等关键安全项目提出了明确的强制要求，主机厂及各类检测机构须持续满足上述合规要求。
传统方案依赖多台独立设备分步完成耐压、绝缘、电位均衡等检测，不仅接线繁琐、换型周期长，还占用大量产线空间，难以满足大规模量产节拍的需求。HEX450正是针对这一系统性痛点而生。
02 核心技术指标
以下为HEX450的关键性能参数摘要：
- 交流耐压输出最高5000V AC，直流耐压最高2500V DC，覆盖主流高压平台测试需求；
- 电位均衡输出电流1～40A可调，满足不同车型接地连接性验证要求；
- 绝缘电阻测量范围0.1MΩ至50GΩ，适应从低压辅件到高压主回路的全覆盖检测；

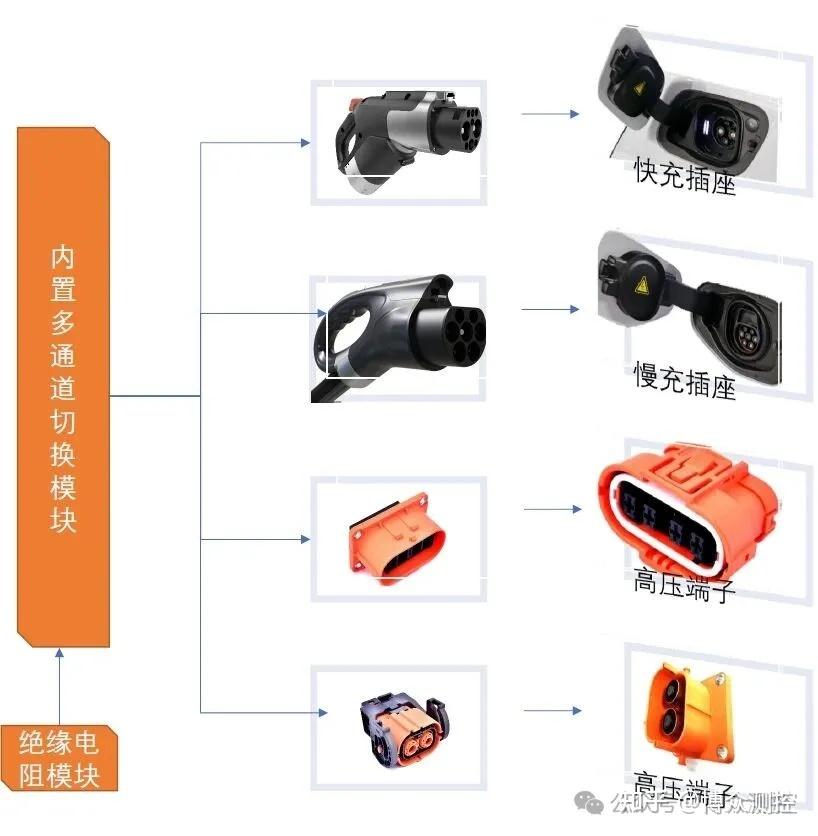

- 8路高压输出通道+10 路电位均衡通道，支持多工位并行测试；
- 耐压输出容量500VA，短路电流大于200mA。
03 核心优势
合规保障，开箱即用：完全符合GB18384-2020电器安全性能要求，主机厂及检测机构可直接上线，无需二次验证合规性，大幅降低认证风险。
五功能一站式集成：交流耐压、直流耐压、绝缘电阻、电位均衡、整车绝缘五大测试集于一体，整车绝缘采用双表法，一次接线完成全部检测，彻底消除换台接线的时间损耗。

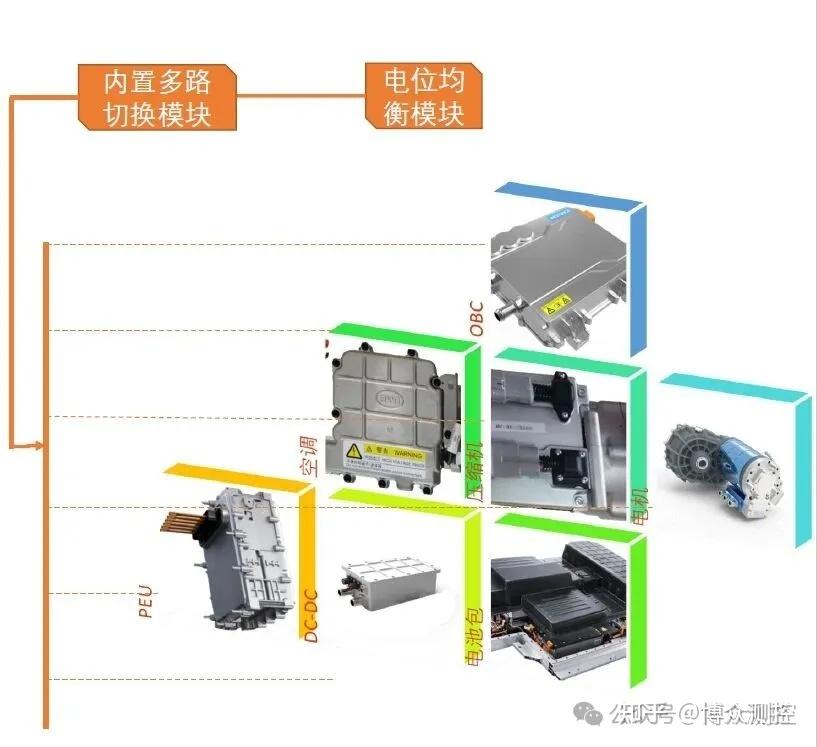

高通量多通道输出：8路高压输出与10路电位均衡通道并行工作，电位均衡电流1~40A可配置，支持多工位同步测试，有效提升产线节拍。
数字化信息追溯：内置条码扫描枪接口、打印机贴纸输出及U盘存储，测试数据实时绑定工件编码，便于与产线信息系统对接，满足质量追溯与数据存档要求。
成熟可靠，多线验证：已在多家主机厂、多条量产线稳定运行，具备丰富的实际落地经验，为新客户快速导入提供有力背书，降低选型风险。
灵活选配扩展：支持选配快/慢充电性能验证功能，可根据不同车型及客户工艺需求灵活配置，兼顾标准化交付与个性化定制。
04 主要技术参数
| 测试功能 | 参数项 | 规格值 |
| 交流耐压测试 | ||
| 输出容量 | 额定容量 | 200VA，短路电流>200mA |
| 电压输出 | 范围 / 精度 | 50～5000V，分辨力1V，误差±(1%×设定值+5V) |
| 电压测量 | 量程 / 分辨力 | 0.050～5.000kV，分辨力0.001kV |
| 电流测量 | 范围 / 分辨力 | 0.010～40.00mA，分辨力0.001/0.01mA |
| 直流耐压测试 | ||
| 电压输出 | 范围 / 精度 | 50～2500V DC，分辨率1V，输出纹波<2% |
| 输出调整度 | 空载到满载 | ±(1%×设定值+2V) |
| 绝缘电阻测试 | ||
| 测量范围 | 电阻量程 | 0.100MΩ～50.0GΩ全量程覆盖 |
| 测量误差 | 500V～2500V区间 | ±(2%×读数值+2字)（1MΩ～999.9MΩ） |
| 上下限设置 | 可设范围 | 0.1MΩ～50000.0MΩ，上限支持无上限设定 |
| 电位均衡 | ||
| 输出电流 | 可调范围 | 1～40A DC可配置 |
| 通道数量 | 均衡输出通道 | 10通道 |
| 输出容量 | 电流上限 | 直流40A |
05 应用场景
电动汽车主机厂 / 下线检测：多通道并行、条码追溯与打印输出，无缝融入量产节拍，满足大批量下线检测需求。
车检所 / 第三方检测机构：完全符合国标法规，检测结果可存档可追溯，满足出具合规检测报告的要求。
高校 / 科研院所：功能全面，适用于新能源电气安全课题的综合测试验证与教学实训。
系统集成商：开放接口与灵活配置，便于集成至自动化测试产线或定制化检测系统。
汽车后市场：操作简便，支持多类型电动车辆售后安全复检场景。
特种车辆：宽电压输出范围，适应特种电动车辆严苛的电气安全测试要求。
HEX450将主机厂下线检测所需的全部电气安全测试功能整合至单一平台，工程师只需一次接线即可完成从耐压到整车绝缘的全项验证。这不仅大幅缩短了测试周期，更通过数字化信息追溯能力，让质量数据真正可管可控。
