轻松读懂发动机扭矩架构：从气缸压力到车轮推力的传递过程

一、引言：扭矩——发动机控制的"通用货币"

在现代发动机电子控制领域，扭矩（Torque）是最核心的概念之一。无论是加速踏板的位置解读、变速箱换挡策略的制定，还是车身稳定系统的介入控制，所有需求最终都会被转化为一个统一的物理量——目标扭矩。

这种基于扭矩的发动机控制架构（Torque-based Engine Management）最早由博世（BOSCH）在ME7发动机管理系统中系统化实现，如今已成为所有主流EMS（Engine Management System）的底层设计范式。它的核心思想是：将所有控制需求统一到扭矩维度上进行协调。

本文将从扭矩的物理本质出发，逐步展开现代发动机的扭矩架构，详解SI汽油机的扭矩结构模型与效率乘数体系，并分析扭矩曲线特性与现代优化技术，帮助你建立系统性的认知框架。

二、扭矩的物理本质

2.1 从气缸压力到曲轴旋转

发动机扭矩的产生，始于气缸内燃料燃烧所释放的化学能。高温高压燃气推动活塞下行，通过连杆将直线运动转换为曲轴的旋转运动。在这一过程中，作用在曲轴上的切向力乘以曲柄半径即为瞬时扭矩：

Tinst= Ftangential× rcrank

其中，Tinst为瞬时扭矩（N·m），Ftangential为连杆传递到曲柄销上的切向分力（N），rcrank为曲柄半径（m）。

2.2 平均有效压力（MEP）——扭矩的标准化度量

直接用扭矩值来比较不同排量的发动机并不公平。为此，工程界引入了平均有效压力（Mean Effective Pressure, MEP）这一标准化指标，它将扭矩与发动机排量关联起来，表示一个假想的恒定压力作用于活塞上经过一个完整循环所做的功：

MEP = (2π × T × nR) / Vd

其中，T 为扭矩（N·m），Vd为发动机排量（m³），nR为发动机冲程数（四冲程 nR=2）。MEP的单位为帕斯卡（Pa），工程上通常用 bar（1 bar = 10

5

这个公式建立了排量—扭矩—压力三者之间的桥梁，是整个扭矩架构的数学基础。

三、平均有效压力体系——扭矩架构的基石

理解发动机扭矩架构，首先要建立平均有效压力的层级关系。这套体系将气缸内的能量转换过程分解为"产生"和"消耗"两大类，从而清晰地揭示扭矩的来龙去脉。

3.1 五大MEP参数定义

IMEP（Indicated Mean Effective Pressure）——指示平均有效压力

燃烧产生的气缸内总平均压力，代表发动机的理论做功能力。它只考虑热力学循环本身，不涉及任何机械损失。

BMEP（Brake Mean Effective Pressure）——制动平均有效压力

最终输出到曲轴端的有效压力，即实际可用扭矩对应的压力值。这是发动机性能标定的最终目标参数。

FMEP（Friction Mean Effective Pressure）——摩擦平均有效压力

发动机内部所有摩擦和泵气损失对应的压力，是连接IMEP和BMEP的"桥梁"。

PMEP（Pumping Mean Effective Pressure）——泵气平均有效压力

进气和排气过程中因气体流动阻力导致的压力损失。节气门开度越小、排气背压越高，PMEP越大（通常为负值）。

RMEP / AMEP ——机械摩擦与附件损失

RMEP：活塞环与气缸壁、曲轴轴承等运动副之间的机械摩擦损失。

AMEP：驱动水泵、机油泵、发电机等附件消耗的压力。

3.2 核心数学关系

这些参数之间存在简洁而重要的层级关系：

BMEP = IMEP − FMEP

FMEP = PMEP + RMEP + AMEP

IMEP = BMEP + FMEP

典型数值范围：自然吸气汽油机BMEP约为8.5–10.5 bar，增压汽油机可达12.5–17 bar，高性能柴油发动机甚至超过25 bar。

3.3 扭矩架构层级示意图

下图直观展示了平均有效压力体系的能量流向与分解关系：

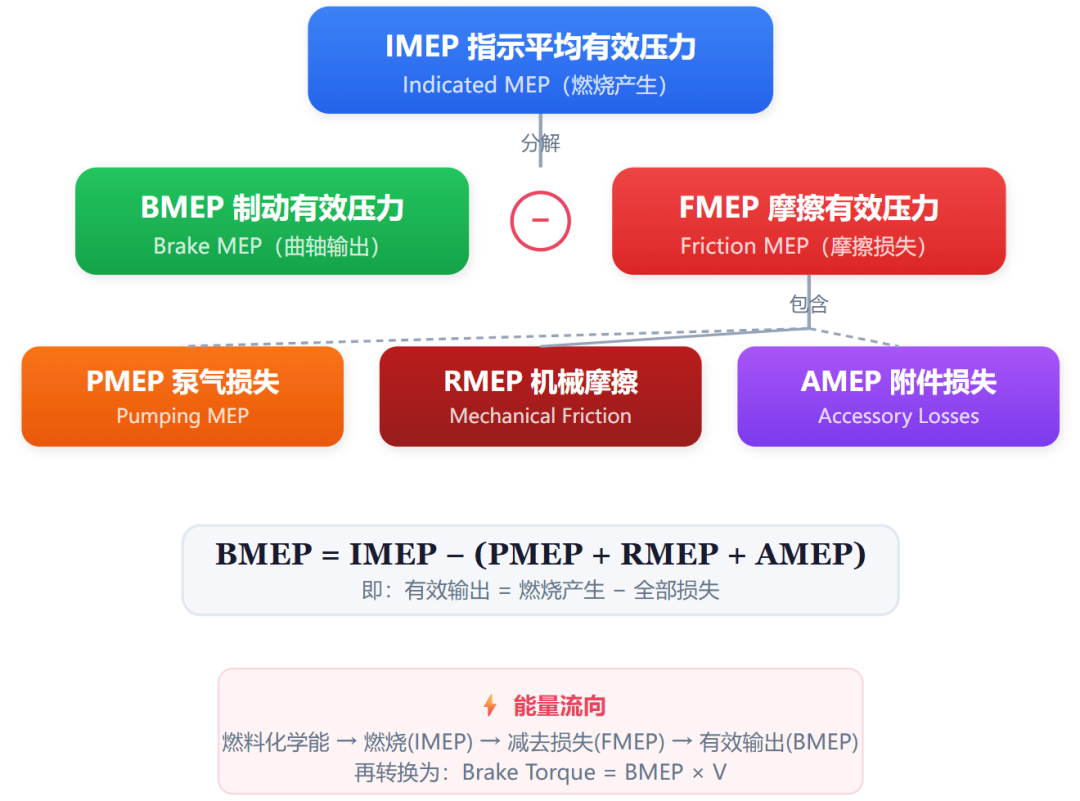

▲ 图1：发动机平均有效压力（MEP）架构层级示意图

四、SI汽油机扭矩结构模型

SI（Spark Ignition，火花点火）汽油发动机的扭矩模型是现代EMS中最经典、应用最广泛的架构。其核心设计源于博世ME7发动机管理系统（Gerhardt et al., SAE 980801, 1998），至今仍是绝大多数汽油机ECU软件的参考基准。

4.1 六大校准查表

模型的核心是六个预定义的校准查表（Lookup Table），它们将发动机工况映射到不同的扭矩分量：

4.2 效率乘数——修正实际工况偏差

实际运行中，发动机很少在"最优条件"下工作。效率乘数的作用就是量化这种偏差导致的扭矩损失：

点火效率乘数 Msa：当实际点火角（SA）滞后于最佳点火角（SAopt）时，Msa≤ 1，扭矩降低。这是发动机扭矩协调控制的核心手段——通过推迟点火来降低扭矩，无需改变节气门开度。

空燃比效率乘数 Mλ：当实际空燃比偏离化学计量比（λ=1）时，Mλ≤ 1。催化器加热阶段需要加浓或稀薄燃烧时，扭矩必然下降。

温度修正系数 Mfric：冷启动时机油粘度增大，摩擦损失增加。Mfric根据冷却液温度修正摩擦扭矩。

4.3 核心扭矩方程

以上所有要素最终汇聚为一个简洁的方程：

Tbrake= Mλ× Msa× Tqinr− Mfric× Tfric− Tpump

方程解读：

• Mλ× Msa× Tqinr：先通过空燃比和点火效率修正理想内部扭矩，得到实际燃烧产生的指示扭矩

• − Mfric× Tfric：减去经温度修正的摩擦扭矩损失

• − Tpump：减去泵气损失

• Tbrake：最终得到制动扭矩，即发动机实际输出

4.4 SI扭矩模型计算流程

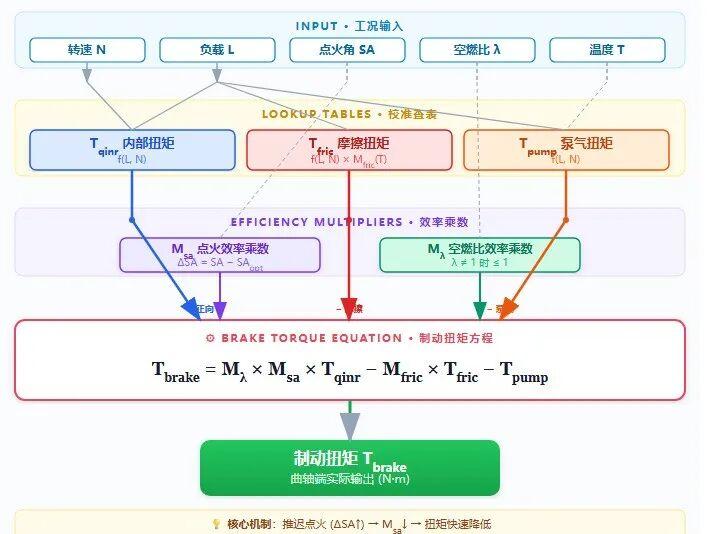

▲ 图2：SI汽油机扭矩结构模型——基于BOSCH ME7架构

五、SI与CI扭矩架构的对比

CI（Compression Ignition，压缩点火）柴油发动机的扭矩架构与SI汽油机原理相同，即"指示扭矩减去损失等于制动扭矩"。但在具体实现上有两个关键差异：

核心区别在于：SI发动机靠节气门控制空气量，扭矩响应快但泵气损失大；CI发动机靠喷油量控制燃油量，没有节气门限制了进气，泵气损失更小，因此效率乘数更多集中在喷油正时、增压压力和进气温度上。

六、扭矩曲线特性分析

6.1 全负荷曲线的三个关键区域

发动机的全负荷扭矩曲线（100%油门开度）通常分为三个特征区域，理解这些区域对于换挡策略标定和驾驶性调校至关重要：

低扭区（Nmin~ NTmax）

决定车辆起步和爬坡能力。如果低扭不足，车辆容易熄火或"闯车"。这个区域是涡轮增压发动机相较于自然吸气发动机的最大优势所在。

功率带（NTmax~ NPmax）

最佳加速区间。换挡时应尽量使发动机保持在此区间内。在功率带内，扭矩虽可能略有下降，但转速的上升使得功率持续增加。

高速区（NPmax~ Nmax）

影响极速和高速再加速能力。此区域扭矩稳定且有一定自适应能力。自然吸气发动机在此区域表现优于涡轮增压（涡轮效率下降）。

6.2 自然吸气 vs 涡轮增压

▲ 图3：2.0L自然吸气 vs 2.0T涡轮增压全负荷扭矩曲线对比（示意）

6.3 功率与扭矩的关系

功率是扭矩与转速的乘积。理解两者的关系曲线有助于把握发动机的"性格"：

P = T × ω = T × 2πN / 60

T = 9550 × P / N

（P单位kW，T单位N·m，N单位rpm）

核心洞察：在扭矩开始下降的转速区间，只要扭矩下降速率小于转速上升速率，功率仍然在增加。最大功率点（NPmax）总是晚于最大扭矩点（NTmax）出现。

七、现代扭矩优化技术

现代发动机技术通过多种手段扩展扭矩架构的边界。以下几项关键技术直接改变了扭矩曲线的形态和效率乘数体系：

7.1 可变气门正时（VVT）

VVT通过改变气门开启时刻来优化不同转速下的充气效率：低转速时减小重叠角以提升低速扭矩，高转速时增大重叠角以拓展功率。对扭矩模型的影响是——内部扭矩查表从2维（L, N）扩展为3维（L, N, VVT_angle），标定工作量显著增加。

7.2 涡轮增压（Turbocharging）

涡轮增压是提升扭矩最有效的手段——通过压缩进气使IMEP大幅提升。现代2.0T发动机可在1800–5000 rpm的宽范围内维持峰值扭矩平台。核心矛盾在于涡轮迟滞（Turbo Lag），电动辅助涡轮（e-Turbo）和双涡管技术是当前的热门解决方案。增压压力同时成为扭矩模型中新的效率乘数维度。

7.3 缸内直喷（GDI）与米勒循环

缸内直喷（200-350 bar喷油压力）提升燃油雾化和燃烧效率，配合涡轮增压冷却进气充量以抑制爆震。米勒/阿特金森循环则通过延迟进气门关闭，使膨胀比大于压缩比，在部分负荷下显著提升热效率——代价是低速扭矩有所降低。

7.4 可变排量与电气化融合

可变排量技术（VDE）在低负荷时关闭部分气缸，使工作气缸在高负载下运行以降低泵气损失。而48V轻混系统（BSG/ISG）将电机扭矩实时叠加到发动机扭矩上，扭矩架构正在从"纯内燃机"向"机电耦合"方向演进。

八、总结

纵观现代发动机的扭矩架构，核心逻辑其实非常简洁：制动扭矩 = 燃烧产生的指示扭矩 − 各项损失。博世ME7所奠定的"效率乘数 × 基础扭矩 − 损失扭矩"这一范式，至今仍是EMS开发的基石。

理解扭矩架构的价值在于：它不仅是EMS软件设计的底层框架，更是读懂每一张发动机特性图、理解每一项技术优化效果（VVT、涡轮增压、缸内直喷……）的通用语言。随着电气化浪潮的到来，电机扭矩的瞬时响应正在重塑动力总成的扭矩架构，但"基于扭矩的协调控制"这一核心思想只会变得更加重要。
