汽车EDR系统故障诊断与维护规范
汽车事件数据记录系统（EDR）作为车辆核心电子部件，其运行可靠性直接关系到事故数据的完整记录与后期精准提取。本文从专业技术角度，系统阐述 EDR 系统故障诊断逻辑、常规维护要点及数据提取规范，为汽修、鉴定及司法取证领域提供技术参考。
一、EDR 系统基本构成与工作原理
EDR 系统核心集成于约束控制模块（RCM）或安全气囊控制器（ACM），通过 CAN 总线采集车辆动态、驾驶员操作、安全系统状态等关键数据。
·数据采集：实时获取车速、加速度、制动 / 油门状态、方向盘转角、气囊触发信号等
·存储机制：采用环形缓存区循环记录，碰撞触发后锁定碰撞前 5 秒至结束的关键数据
·触发条件：150ms 内纵向 / 横向速度变化≥8km/h，或安全气囊展开时锁定数据
二、EDR 系统常见故障类型与诊断方法
（一）硬件类故障
1．供电与线路故障
故障现象：EDR 无数据记录、仪表报约束系统故障、无法读取数据
诊断：检查 EDR 模块供电保险、搭铁点；检测 CAN 总线电压（正常值 2.5V 左右）、终端电阻（60Ω）；排查线束破损、连接器腐蚀松动
2．模块硬件失效
故障现象：诊断仪无法通讯、数据锁定异常、记录参数缺失
诊断：专用诊断仪读取 RCM/ACM 故障码；对比标准数据流判断异常；检查模块物理损伤、防水防火结构完整性
（二）软件与数据类故障
1．数据记录异常
故障现象：未触发记录、数据不完整、参数错乱
诊断：核查触发阈值是否达标；检查固件版本；通过专用工具解析存储状态
2．通讯协议故障
故障现象：数据读取失败、车型不匹配、报告解析错误
诊断：确认读取工具协议兼容性；升级车型数据库；校验总线通讯 ID 与波特率
（三）故障诊断基本流程
1．故障确认：收集故障现象、车辆工况、碰撞 / 维修历史
2．外观检查：模块、线束、保险、连接器物理状态
3．故障码读取：连接诊断仪，读取 RCM/ACM 当前与历史故障码
4．数据流分析：对比标准参数，判断传感器、总线、存储状态
5．部件验证：替换法、电路测量、主动功能测试定位故障点
三、EDR 系统日常维护规范
1．定期检查周期
常规保养：每 1-2 万公里 / 1 年，检查约束系统故障码
事故后：碰撞修复后必检，确认 EDR 记录与模块状态
2．维护操作要点
禁止私自拆解、改装 EDR/RCM 模块，避免数据丢失与硬件损坏
维修气囊系统时，先断电15 分钟以上，防止误触发与电路损伤
保持模块安装区域干燥、清洁，避免水浸、高温与物理冲击
定期更新车辆固件与诊断软件，确保协议兼容
四、EDR 数据专业提取与报告输出
EDR 故障排查与事故取证的核心环节是精准数据提取与规范报告生成，中智鼎证 APP作为专业汽车电子数据读取工具，提供标准化 EDR 数据提取服务。
l 核心功能：通过蓝牙连接专用硬件，读取 EDR 数据并自动生成标准化分析报告，支持多车型覆盖
l 操作流程

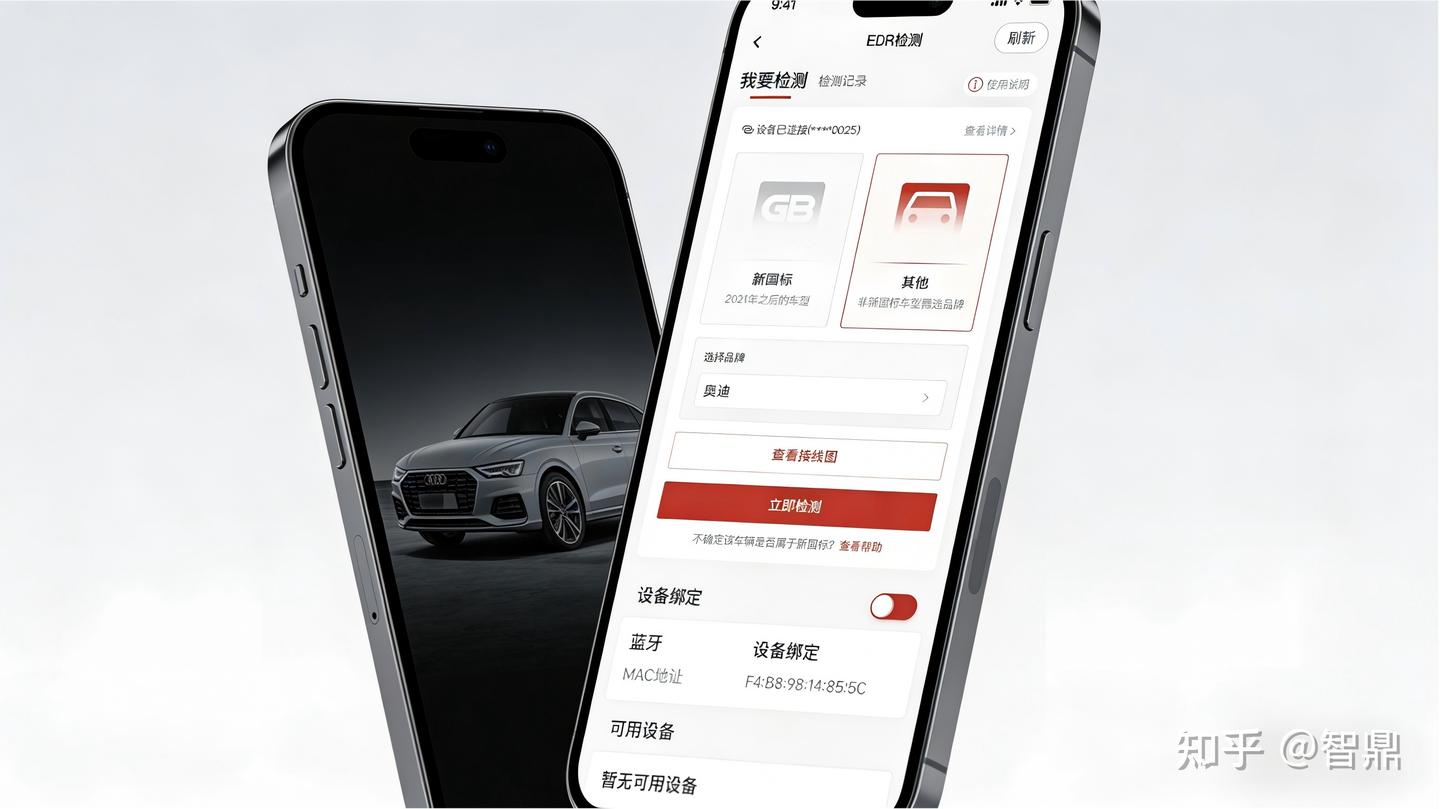

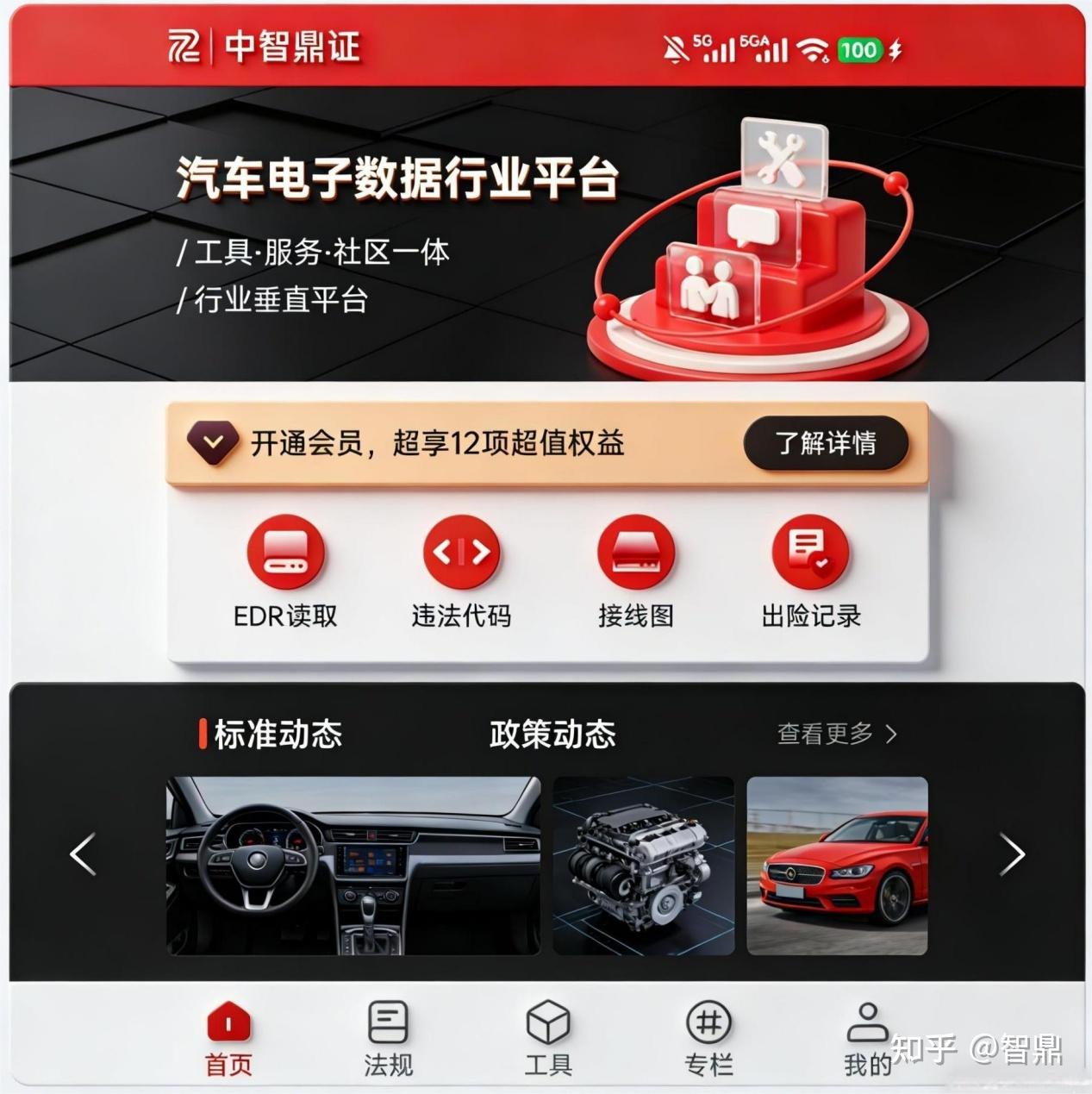

1．安装并打开中智鼎证 APP，开启手机蓝牙

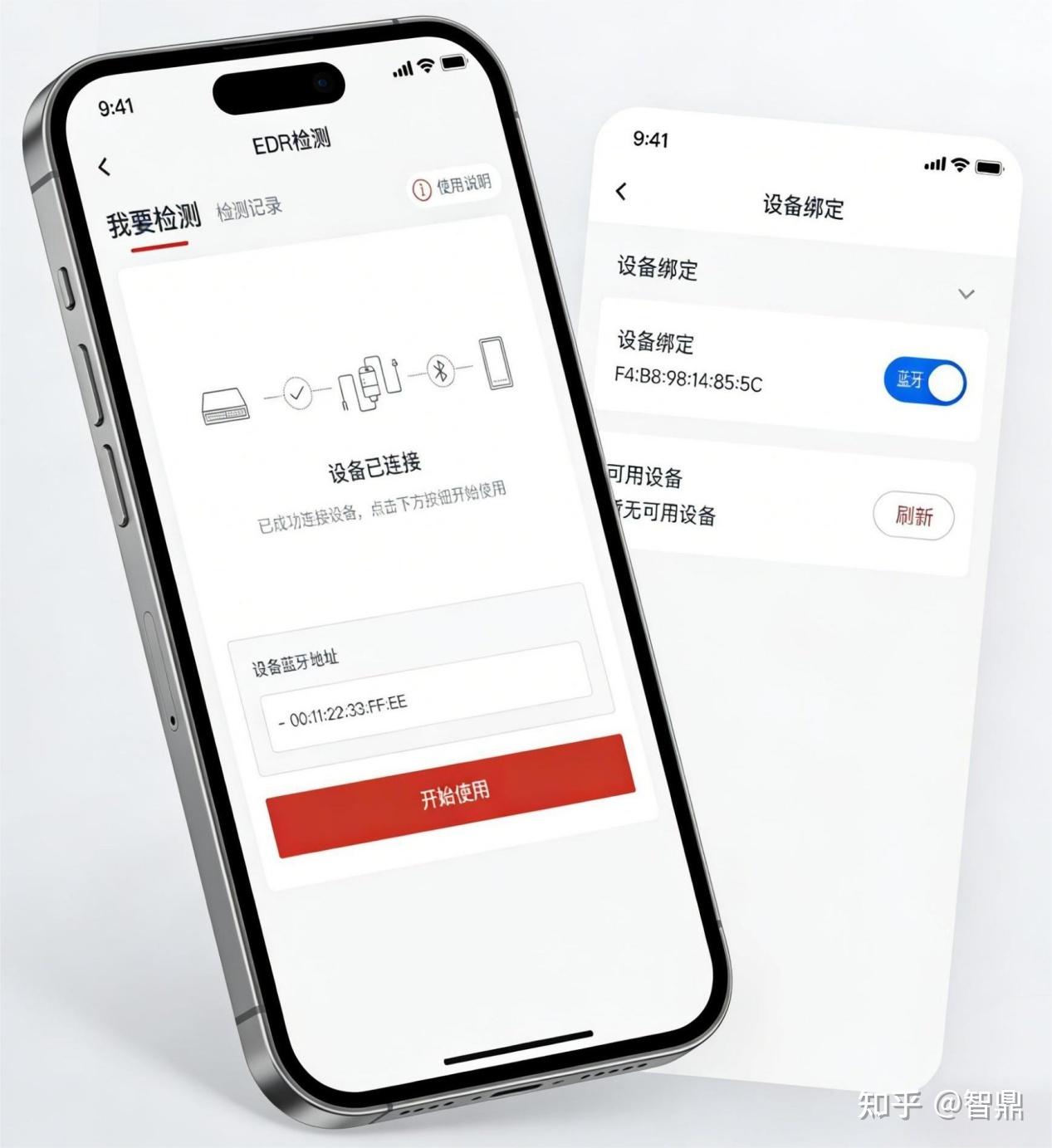

2．蓝牙配对连接 EDR 读取硬件，确认通讯正常
3．选择对应车型，执行 EDR 数据读取指令

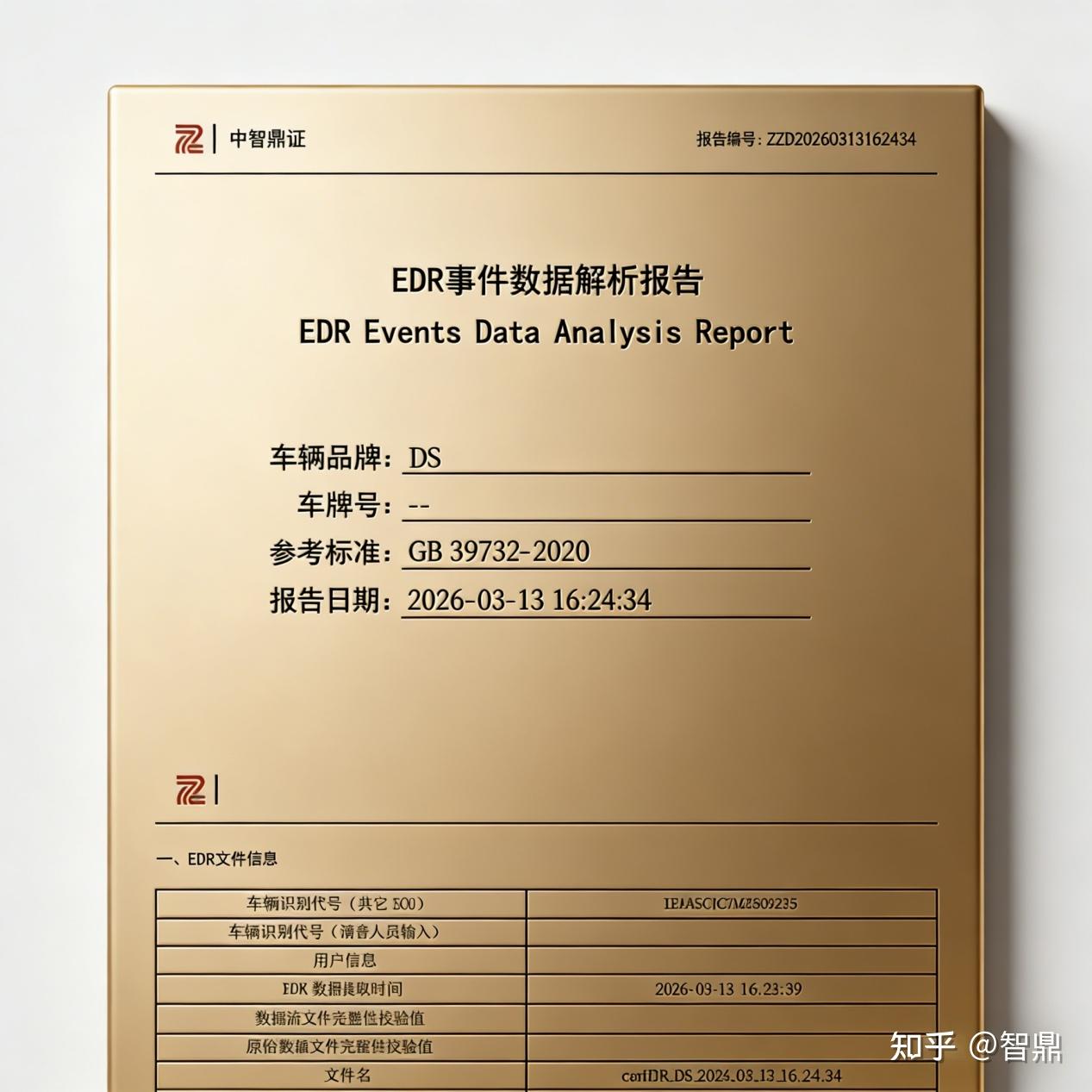

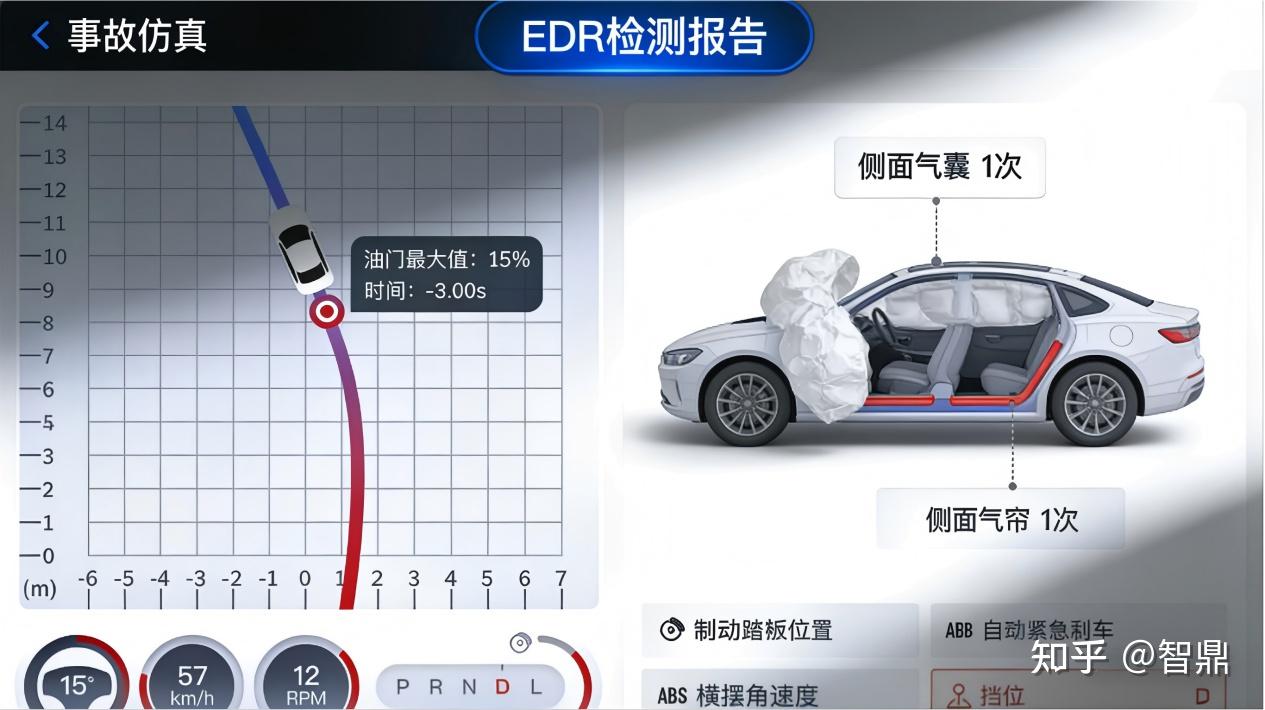

4．数据解析完成后，自动生成包含车速、加速度、制动状态、气囊触发时间等参数的专业报告
5．支持报告查看与下载，满足鉴定、司法、理赔等场景需求
技术优势：适配主流车型 EDR 协议，操作轻量化、报告规范，适配现场快速取证与故障数据核验
五、安全与合规注意事项
1．EDR 数据属车辆核心信息，提取与使用需符合法律法规与授权要求
2．故障维修与数据提取需由专业人员操作，避免数据篡改与硬件二次损坏
3．事故 EDR 数据需妥善留存，作为责任判定与技术分析的客观依据
结语
EDR 系统的可靠运行与规范维护，是保障事故数据完整、支撑事故鉴定与故障溯源的关键。建立标准化诊断、维护流程，搭配中智鼎证这类专业 EDR 数据读取工具，可大幅提升工作效率与结果准确性，为汽车维修、司法取证、保险理赔等领域提供可靠技术支撑。
