项目GD&T出图知识（1）

大家好鸭！又是新的一周，Calm down又和大家学习新的内容咯~
本期内容我们一起学习汽车设计相关项目中必不可少的交付物——相关零件或总成的2D机械图知识。在汽车行业内零部件或总成的2D机械图俗称“GD&T出图“或”出图纸“。
在这里我想和大家分享一件有趣的思路——“死磕一小会儿”。每当我听到像这种行业内耳熟能详的，而对我而言“Layman Language"时，我都会死磕一会儿，接着又放隔一段时间，再遇到时，那就有可能针对性的认真对待一下咯，久而久之，你就会清楚一些关于它的相关信息了。当然，这一期栏目也是这个思路的成果，Let's Go!

一、GD&T出图要点(1)

在项目中出GD&T图纸时，我们的图纸内容主要包含以下几个内容：

1.标题栏（表头）：顾名思义表头就是表明这张图纸是“谁”。

表头包含相关零部件或总成的名字、零件号、表面处理、料厚、重量、材料等信息的表格。总成和零部件的表头有所区别，总成的表头需额外分出一个子标题栏以便于说明总成级下属各个零件的相关信息。

2.厂商\项目信息栏：表明这张图纸是“属于谁”。

厂商\项目信息栏主要包含项目名称、项目号、日期、供应商信息、审核人等项目相关信息。

3.主、辅基准（RPS)检测点信息表

主、辅基准（RPS)检测点信息主要包括零部件或总成各个主、辅安装点（RPS)点以及基准控制方向的相关信息。

4.间隙面差检测点信息表

间隙（MPG)、面差(MPF)检测点信息表主要是反应外观（DTS）的审核点的位置组成，在列入表格时根据厂商标准按先后或连着填写检测点信息即可。

5.公差说明栏

公差说明栏主要说明的是零件或总成的各种形位公差以及各个安装类型的公差标准说明。

6.三视图

图中为了表达清楚零件或总成的整体形状，需要依此投出零件或总成的正视图、侧视图、俯视图等主要的视图信息，有必要时还可以另加双侧图来展示清楚。另外，在三视图标清楚零件或总成的相关尺寸以及形位公差。

7.等轴视图和爆炸图

等轴视图表达的是零件或总成的整体形式，一般按安装方向作为参考依据。值得一提的是，总成图还额外加一张爆炸图，便于说明总成里各个零件的数目以及相关配合关系。

8.截面图

截面图主要是表达出零件之间的相互匹配关系、DTS相关的间隙和面差尺寸以及安装类型等，得以体现在里面。（注：塑料件用双剖面线来表示，有时目标件按45°和-45°相互间隔等距的剖面线来表示清楚。）

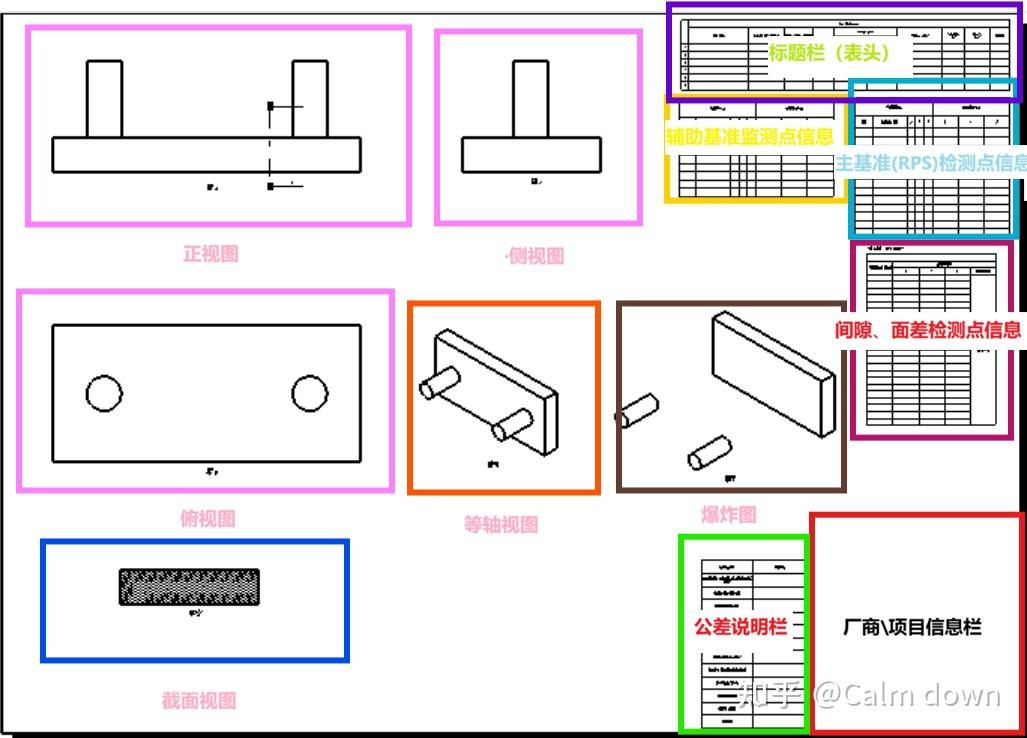

以上就是GD&T图的主要表达内容，除此之外，GD&T图还需要标注各个检测点的具体位置在相关的投射图中，标注相关基准的公差以及零件的匹配面信息等一系列必备信息。具体布局大概参考如下图：
