实验目的

手机的电池最佳充电温度范围在20~35℃，和无线充电的便捷性，让其大行其道。但是当前无线充电的效率还远比不上有线充电，无线充电器的发射部件和手机的接收部件发热都比较明显。这次实验就是看看不同的无线充电功率下，对电池温度的影响，看能不能尽量控制在35℃以下。

实验方法及器材

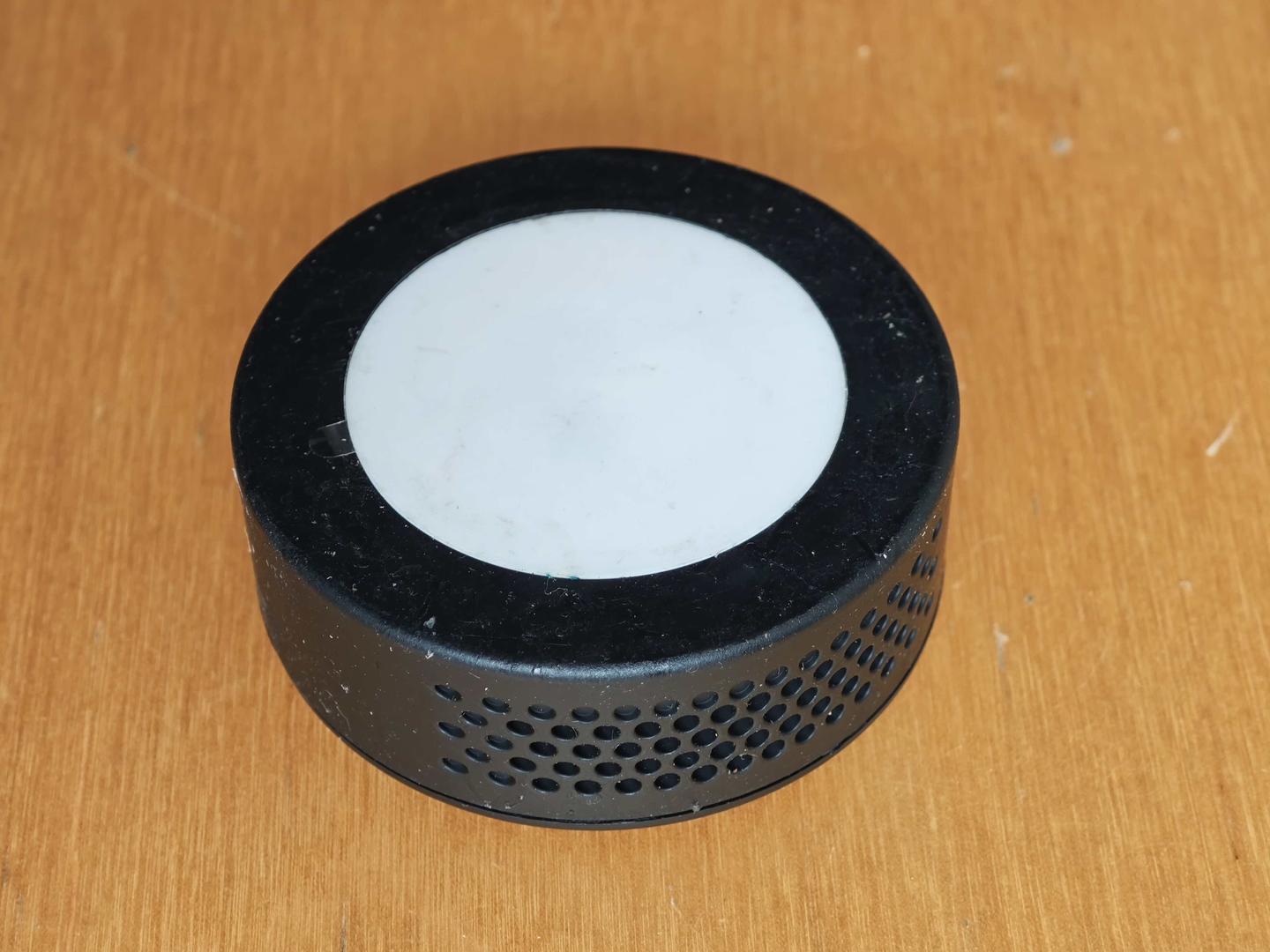

测试的是一款在闲鱼购买的半导体智能无线充电器，外面的类肤质涂料已经发黏。正面白色部分是陶瓷材料，导热系数远高于塑料。

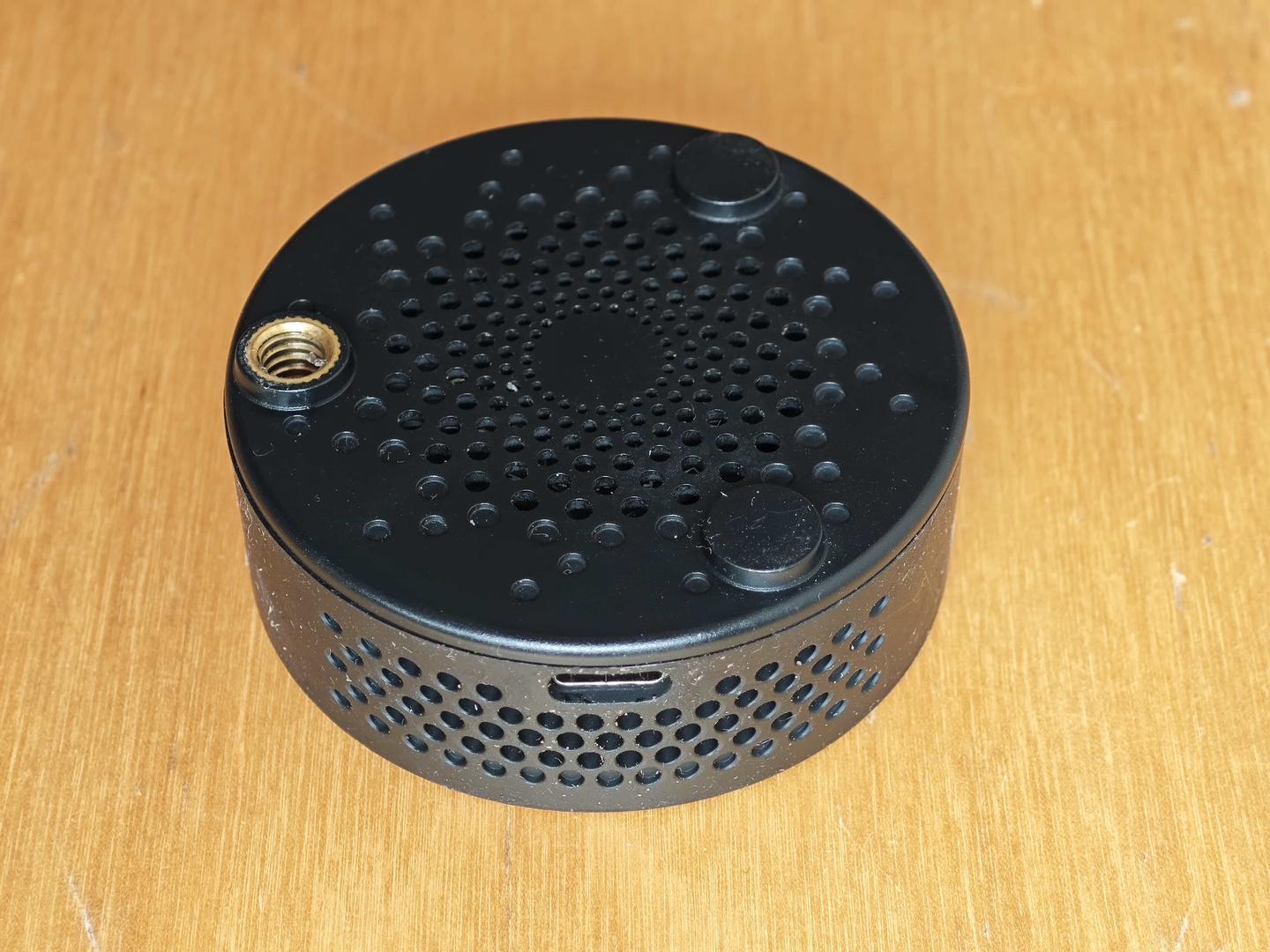

背后有一个6mm的标准配件螺丝接口，使用USB-C供电。底面是散热风扇的进风口，侧面是出风口。

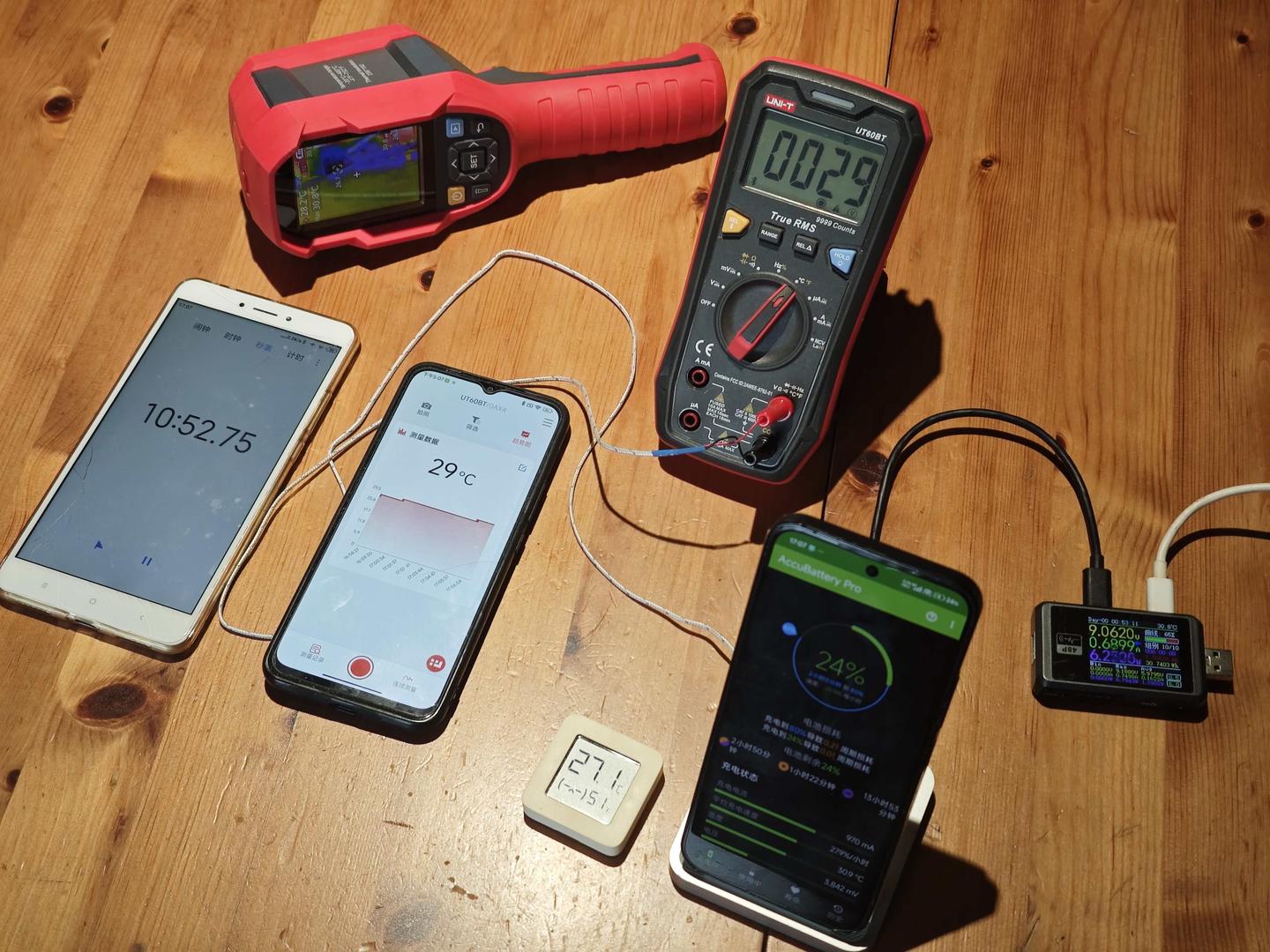

对小米14手机连续充电半小时，在第0、1、2、3、4、5、6、8、10、15、20、25、30分钟记录充电器底座、手机电池的温升。充电器底座的温度由优利德UT60BT万用表使用热电偶探头贴在无线充电器底座上测得。

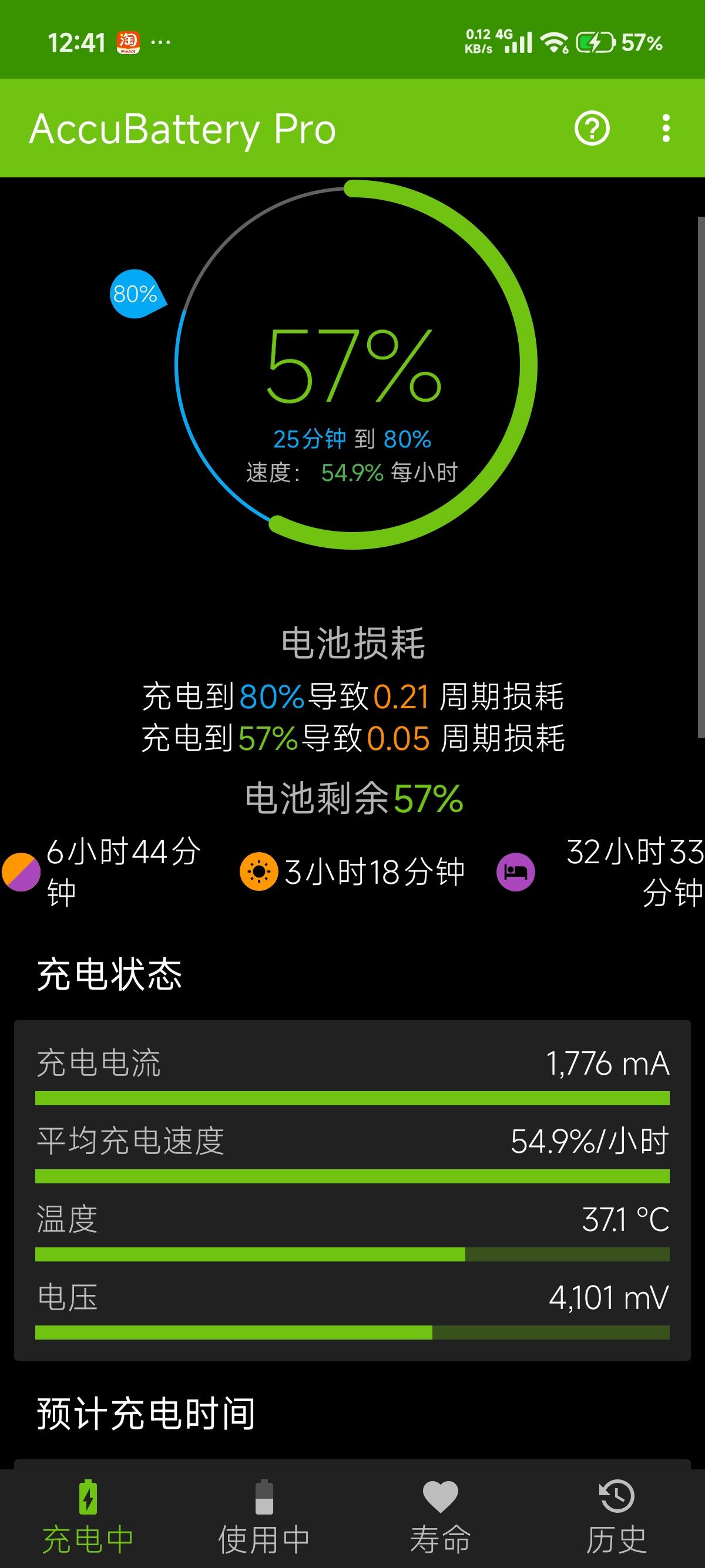

手机电池温度在安装在手机中的Accubattery Pro电池管理AP中读取。

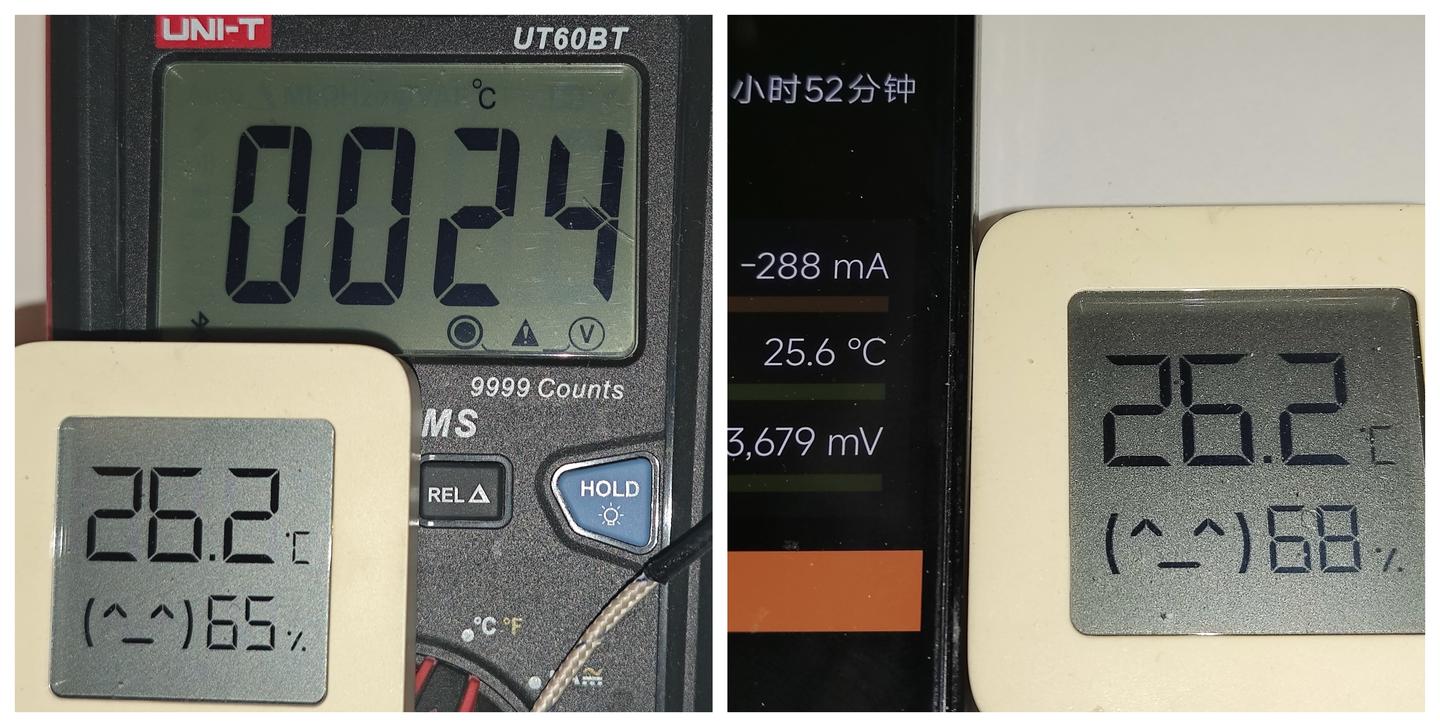

三者测温误差如下图。

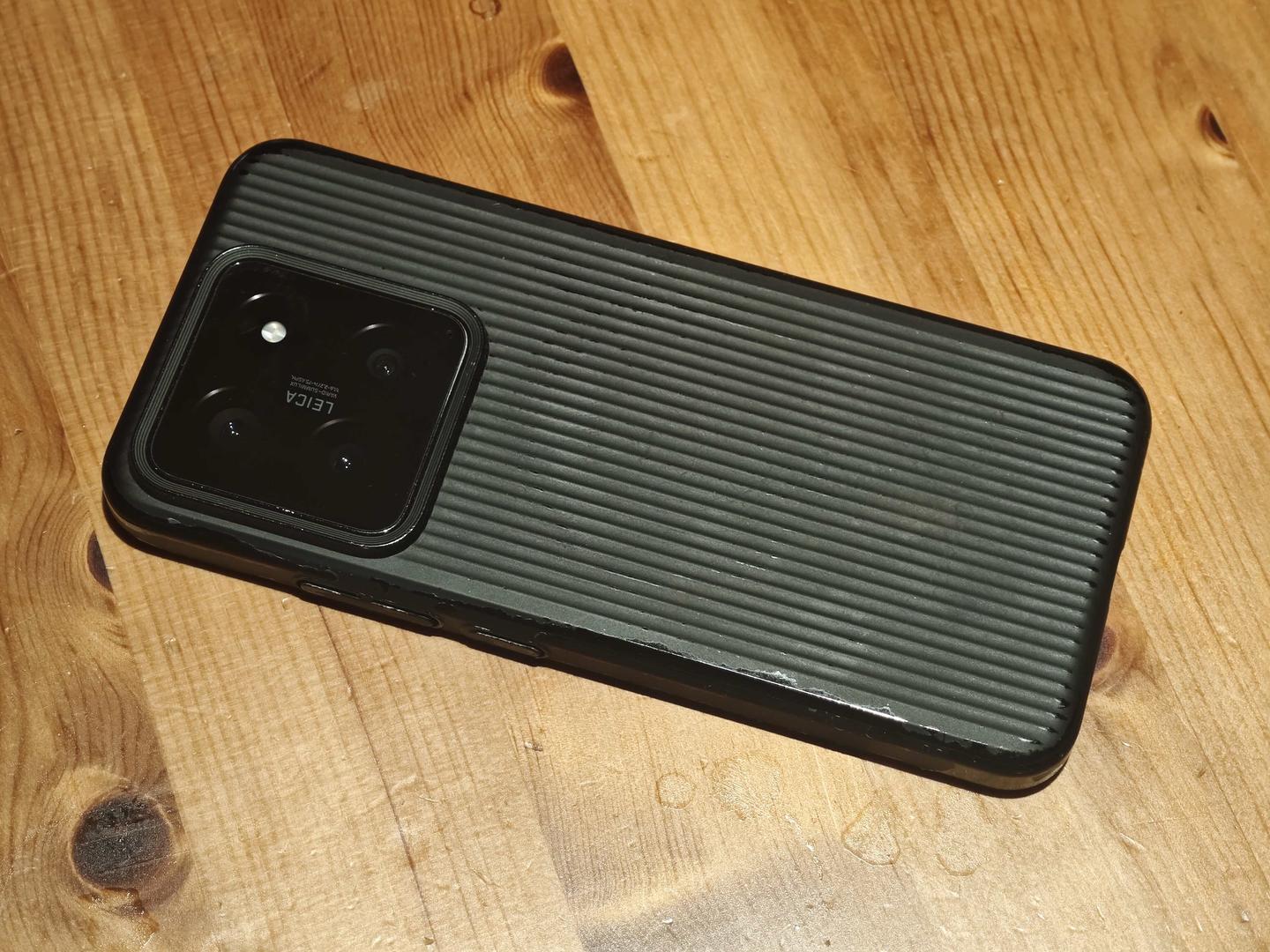

手机带一个普通的磁吸保护壳。

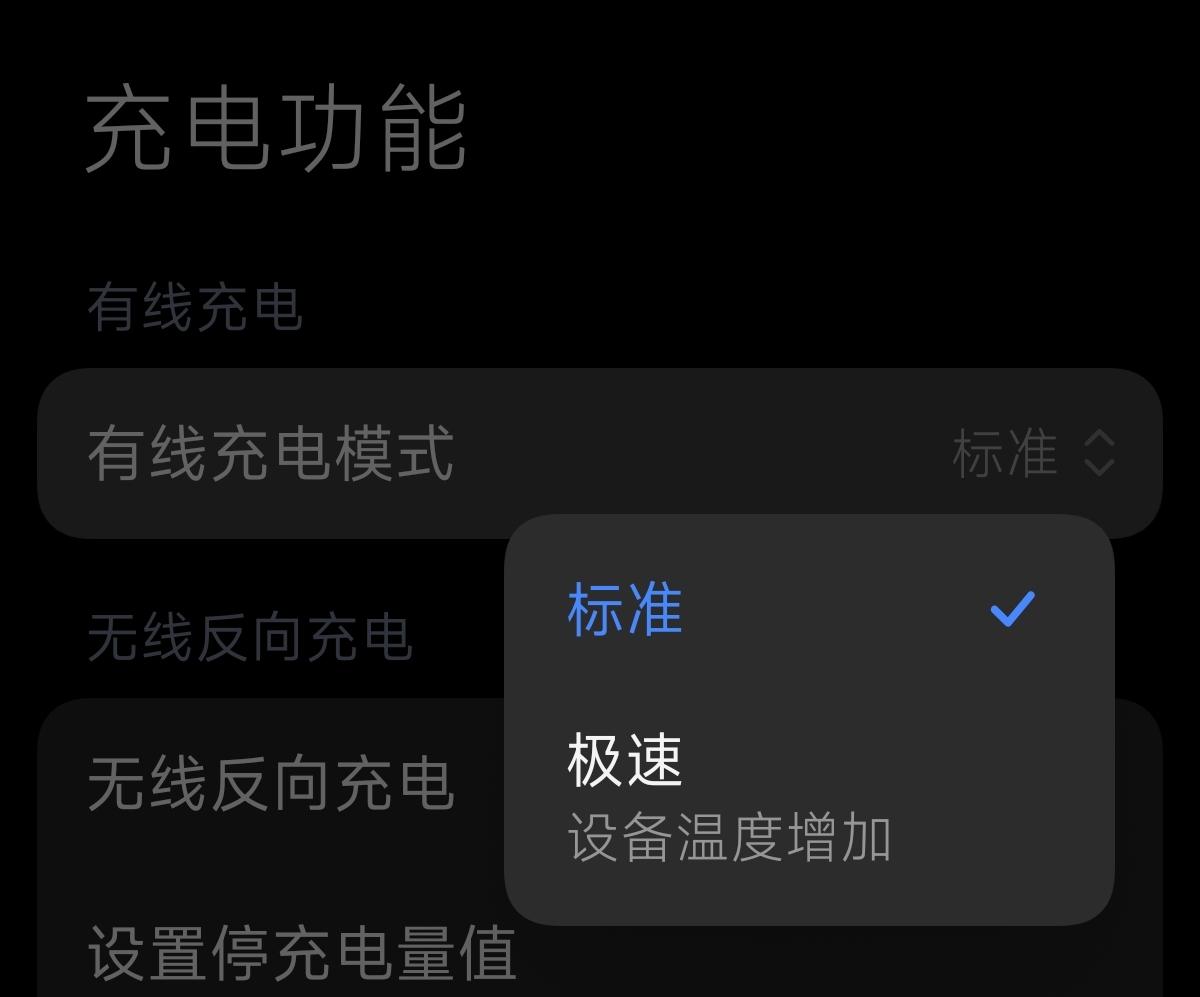

手机有线充电模式选择标准。

自然冷却有线4A充电

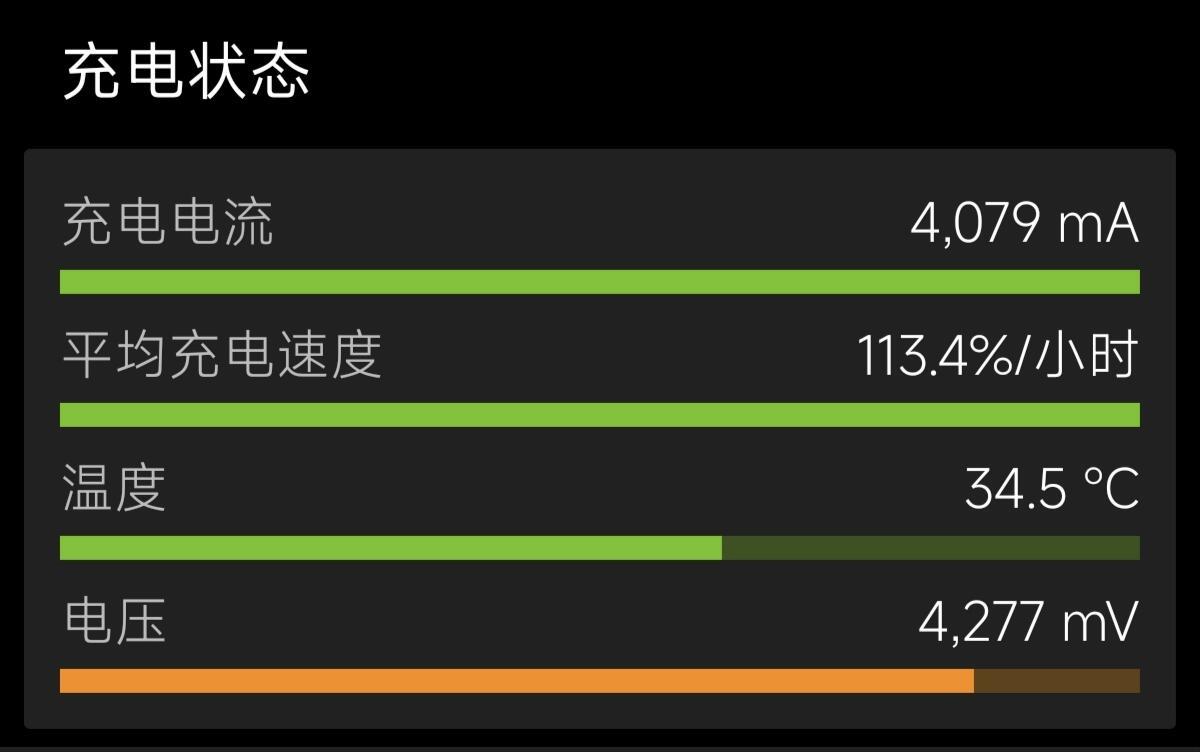

首先进行的是小米14有线充电裸机温升测试，裸机，充电电流4079mA。对应18W的有线快充。记录温升曲线，作为无线充电温升的参考。

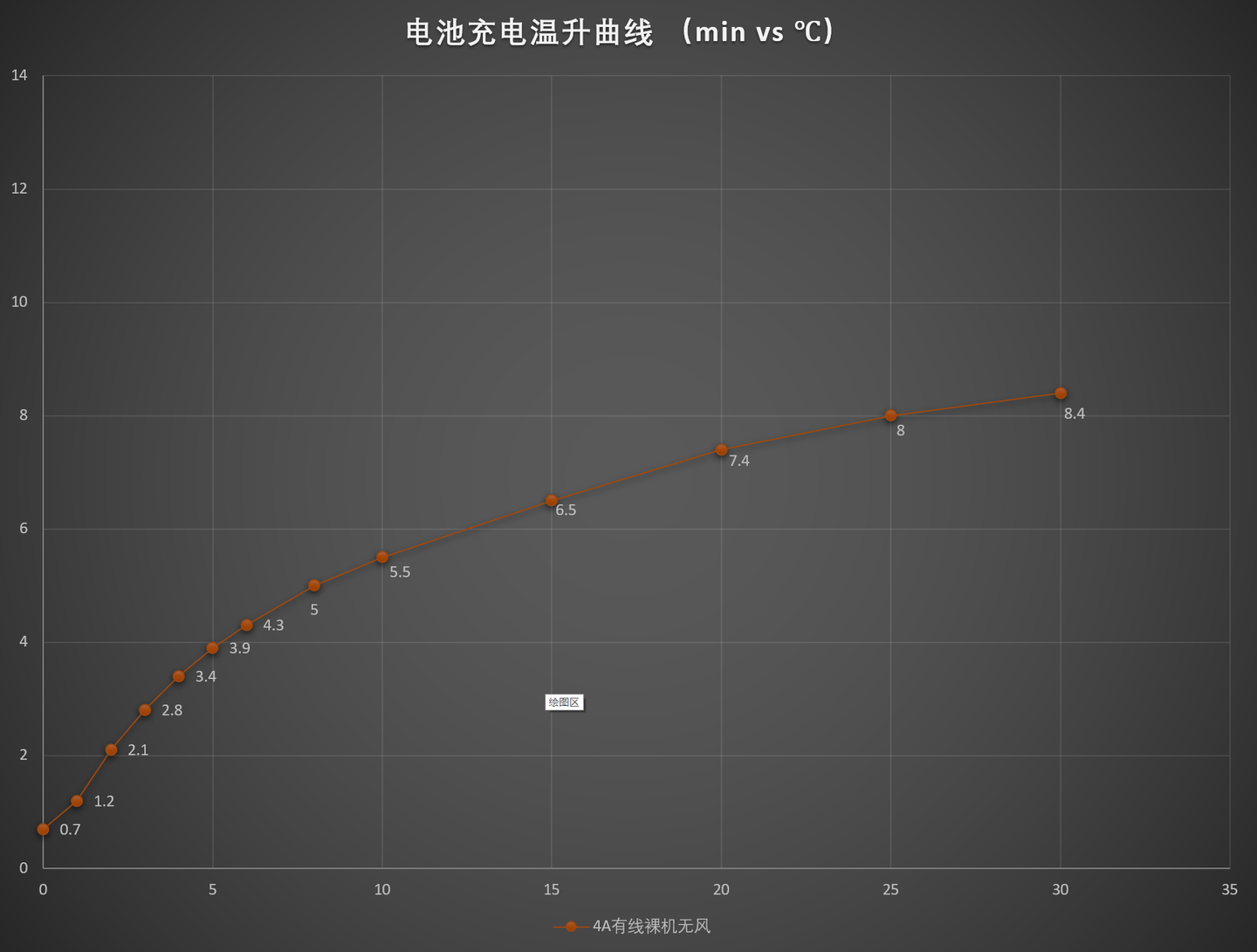

手机电池电量从约10%开始充电。30分钟后温升8.4℃。

半导体制冷无线1A充电

对应5W的无线充电输出功率，充电电流约0.9A。

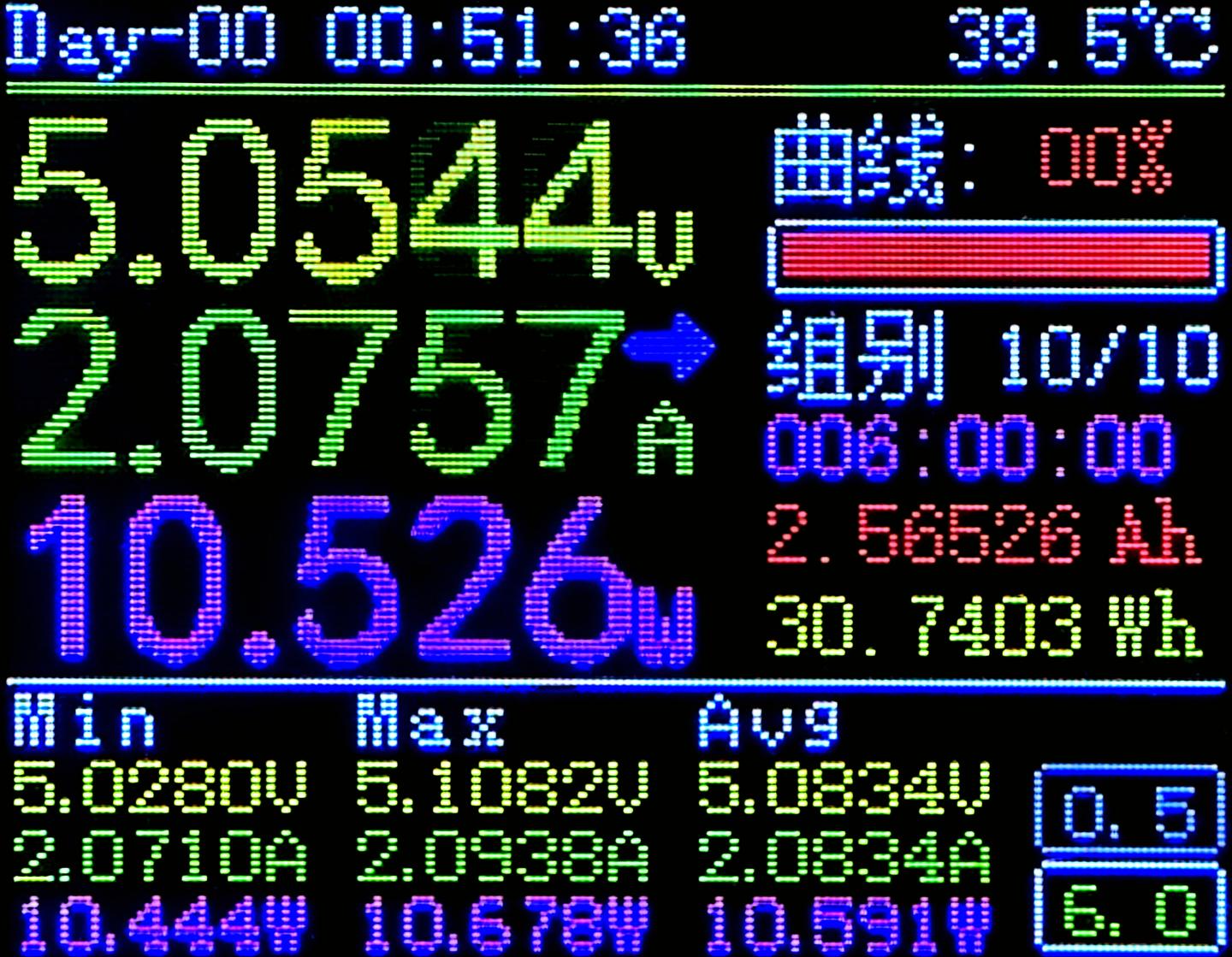

在充电过程中，无线充电器从电源汲取的平均功率10.59W。

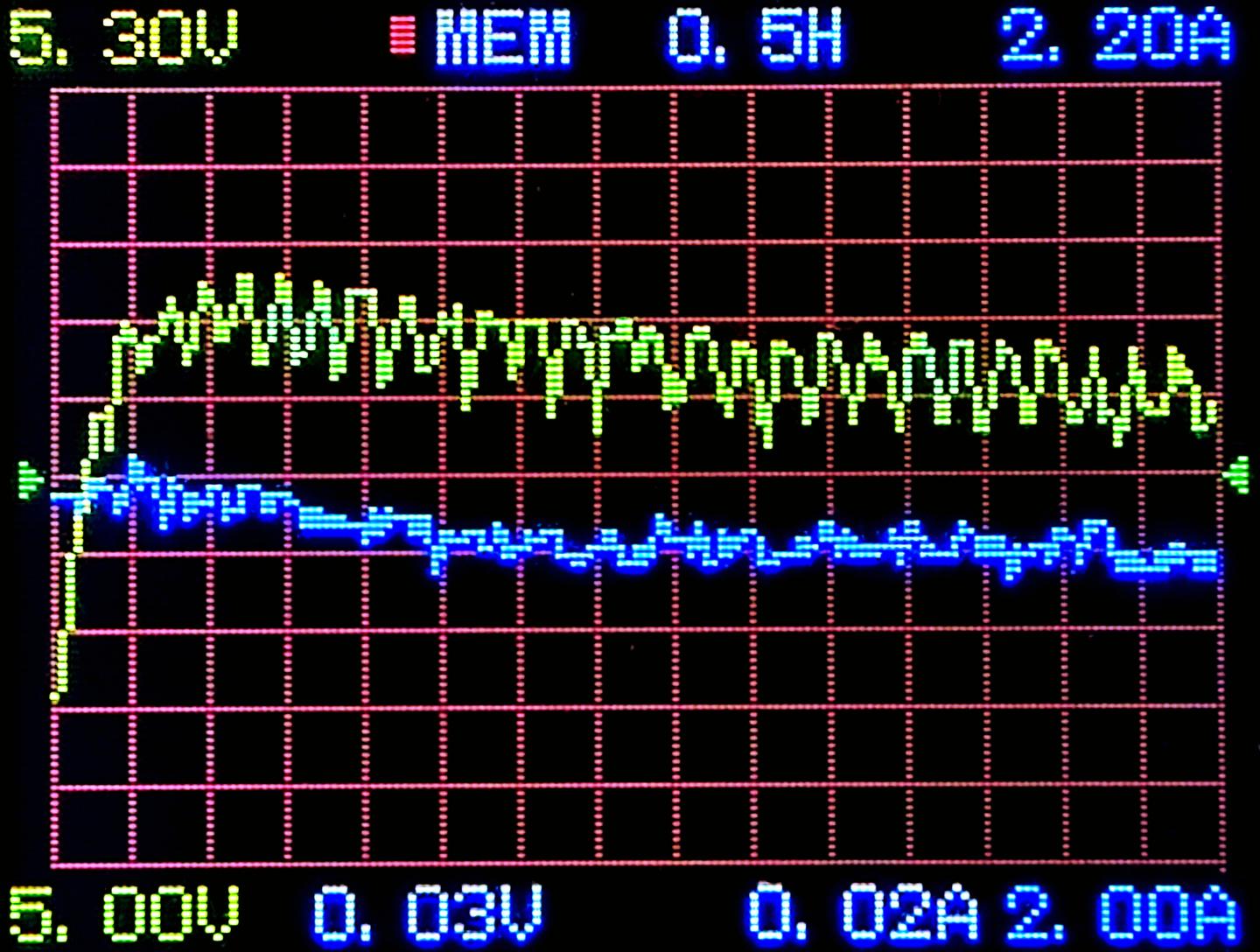

电流在2.10～2.08A之间，电压5.06～5.18V之间。

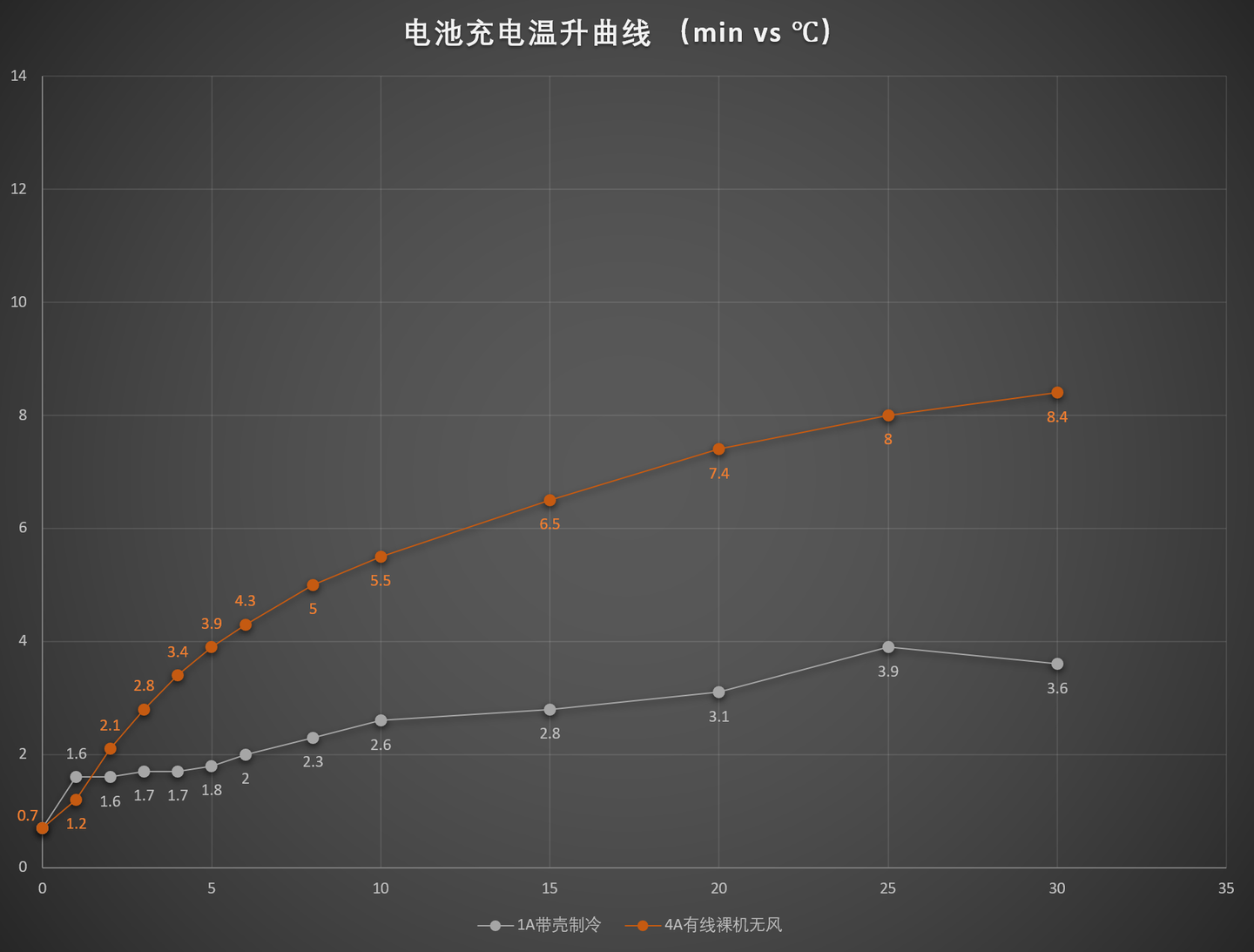

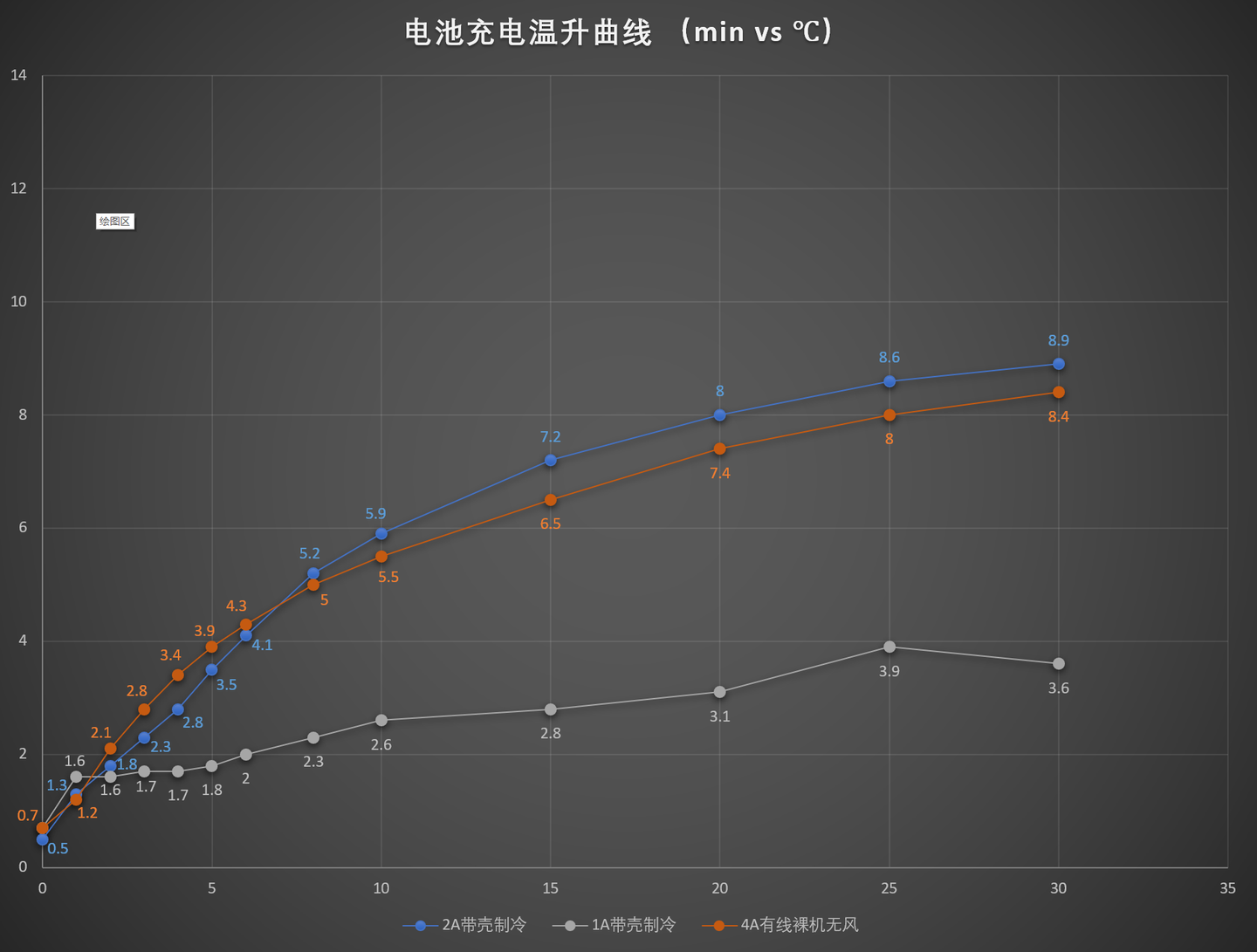

手机电池电量从约20%开始充电。下图中灰色曲线为半导体制冷1A无线充电的温升曲线，温升最高3.9℃，温升控制得很好。

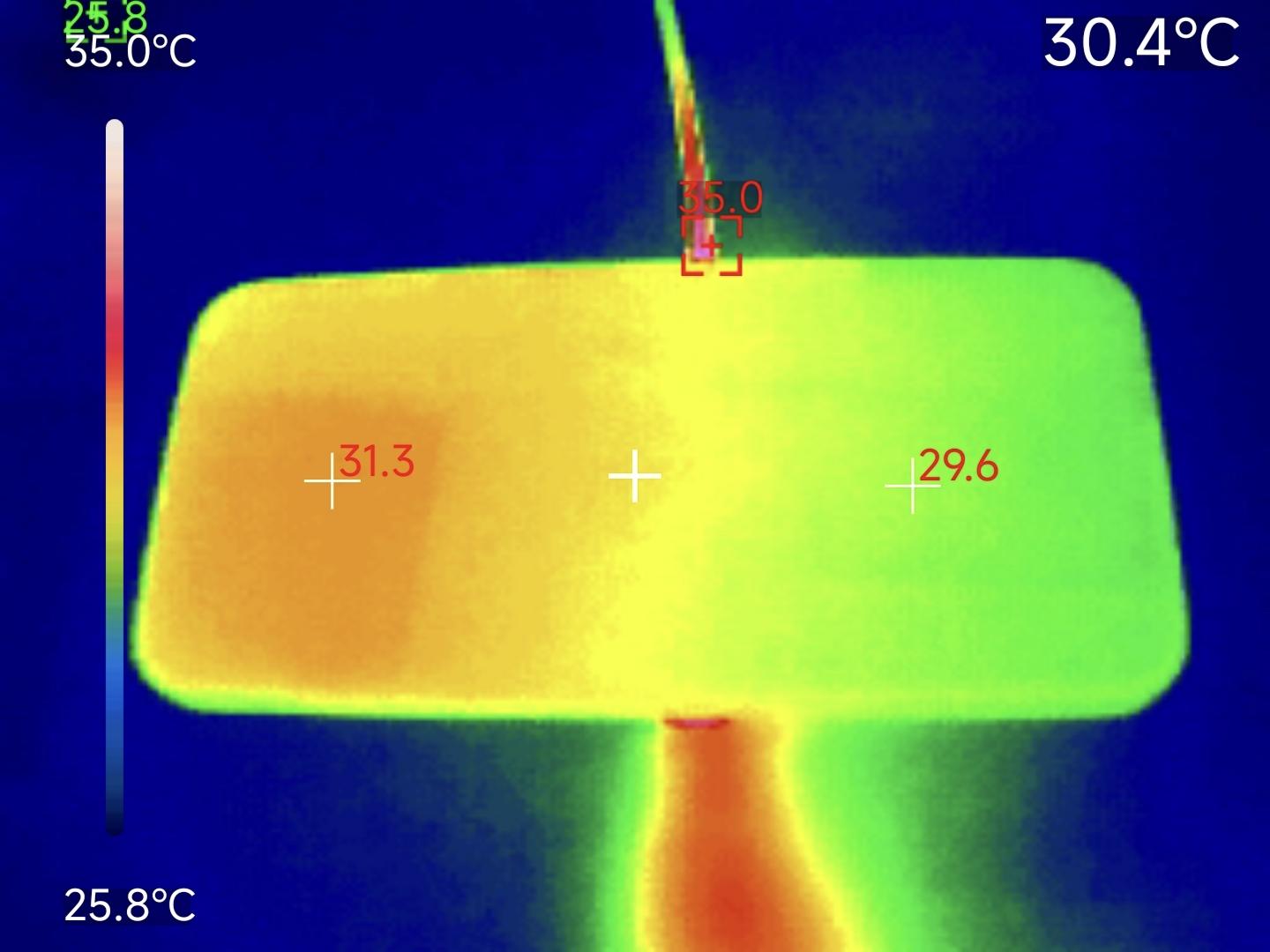

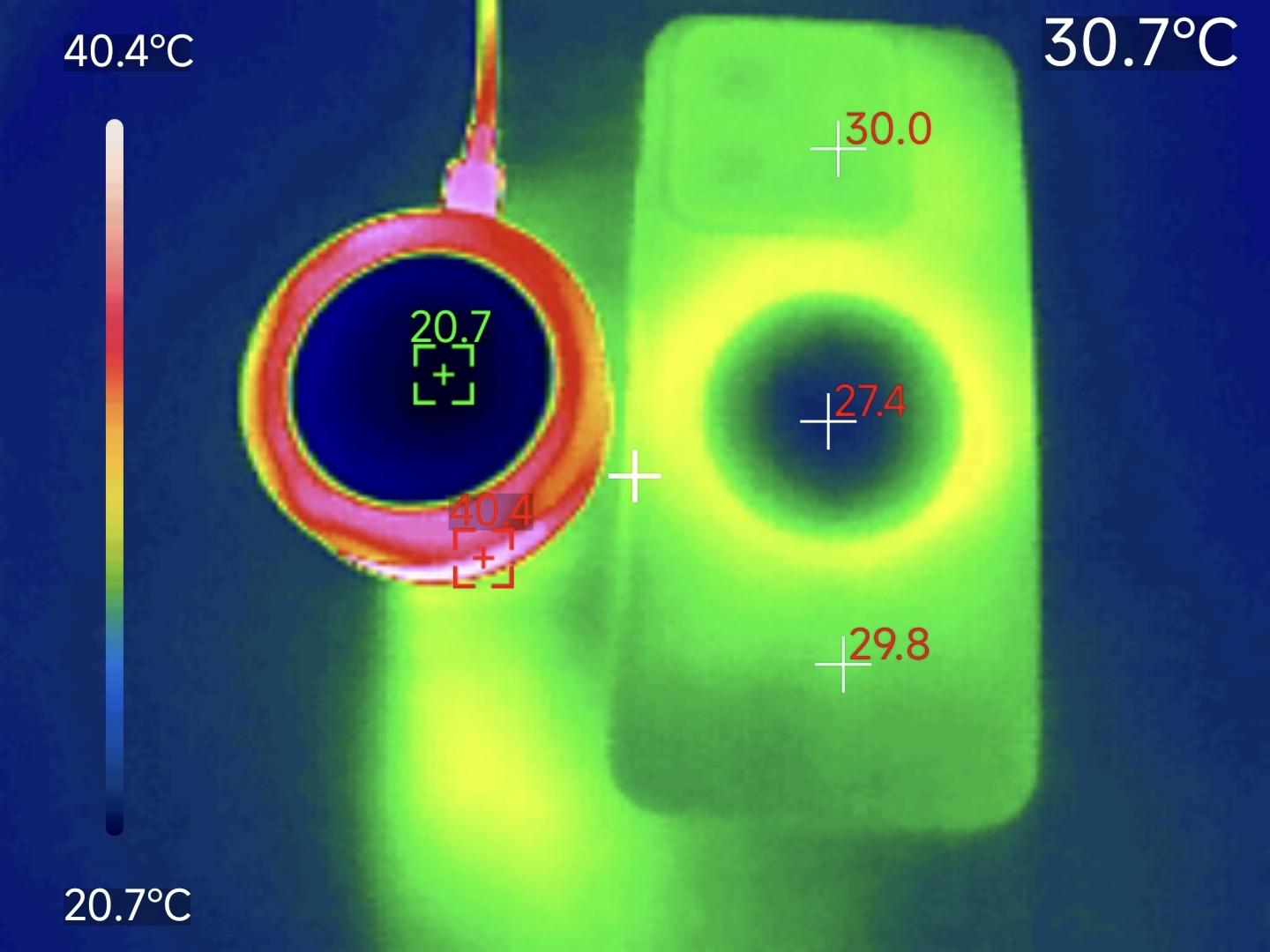

手机屏幕表面中间温度30.4℃，温升3.2℃。屏幕上部中间31.3℃，温升4.1℃。

手机背面无线充电接收线圈中间温度27.4℃，温升0.2℃。无线充电器正面中间温度20.7℃，比环境还低6.5℃；外圈磁吸部分发热比较明显。

无线充电器底部进风口温度与环境温度差不多。

半导体制冷无线2A充电

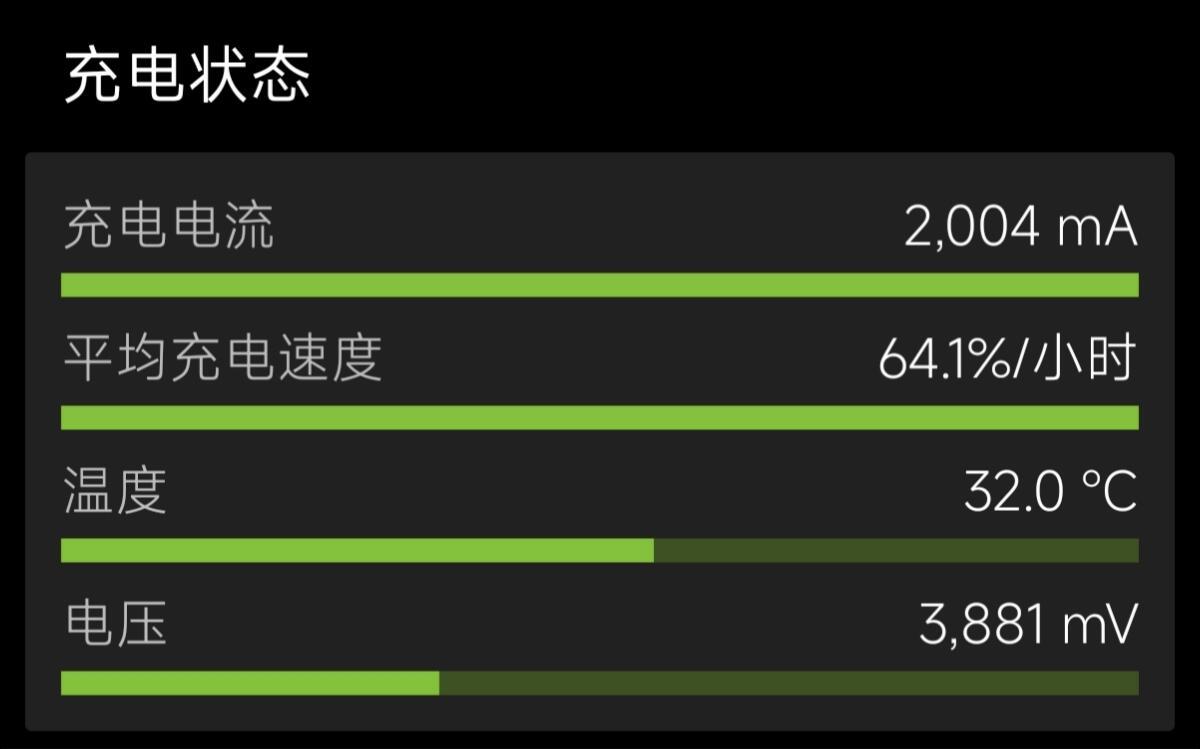

对应10W的无线充电输出功率，充电电流约2A。

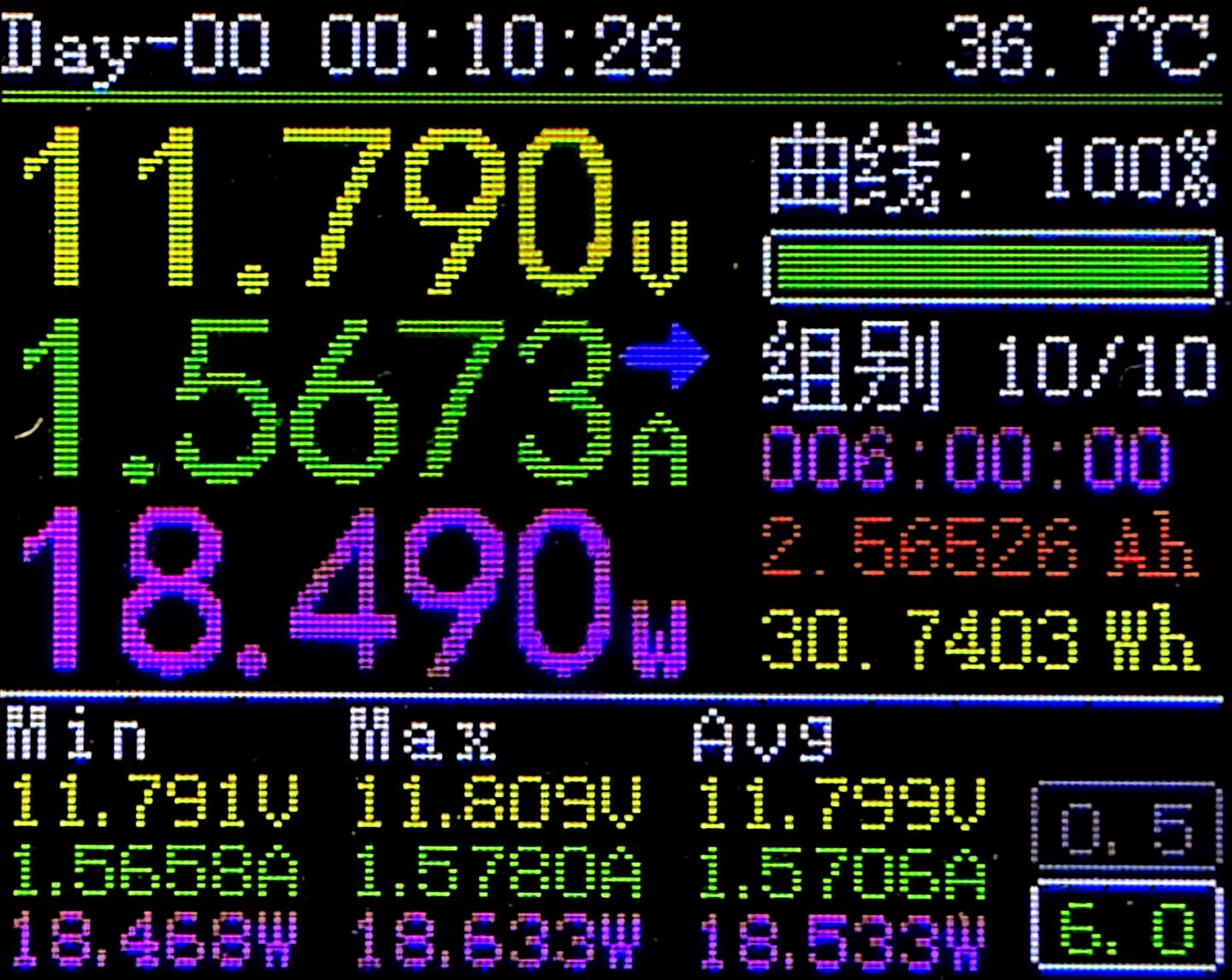

充电过程中，无线充电器从电源汲取的平均功率18.53W，全程平稳。

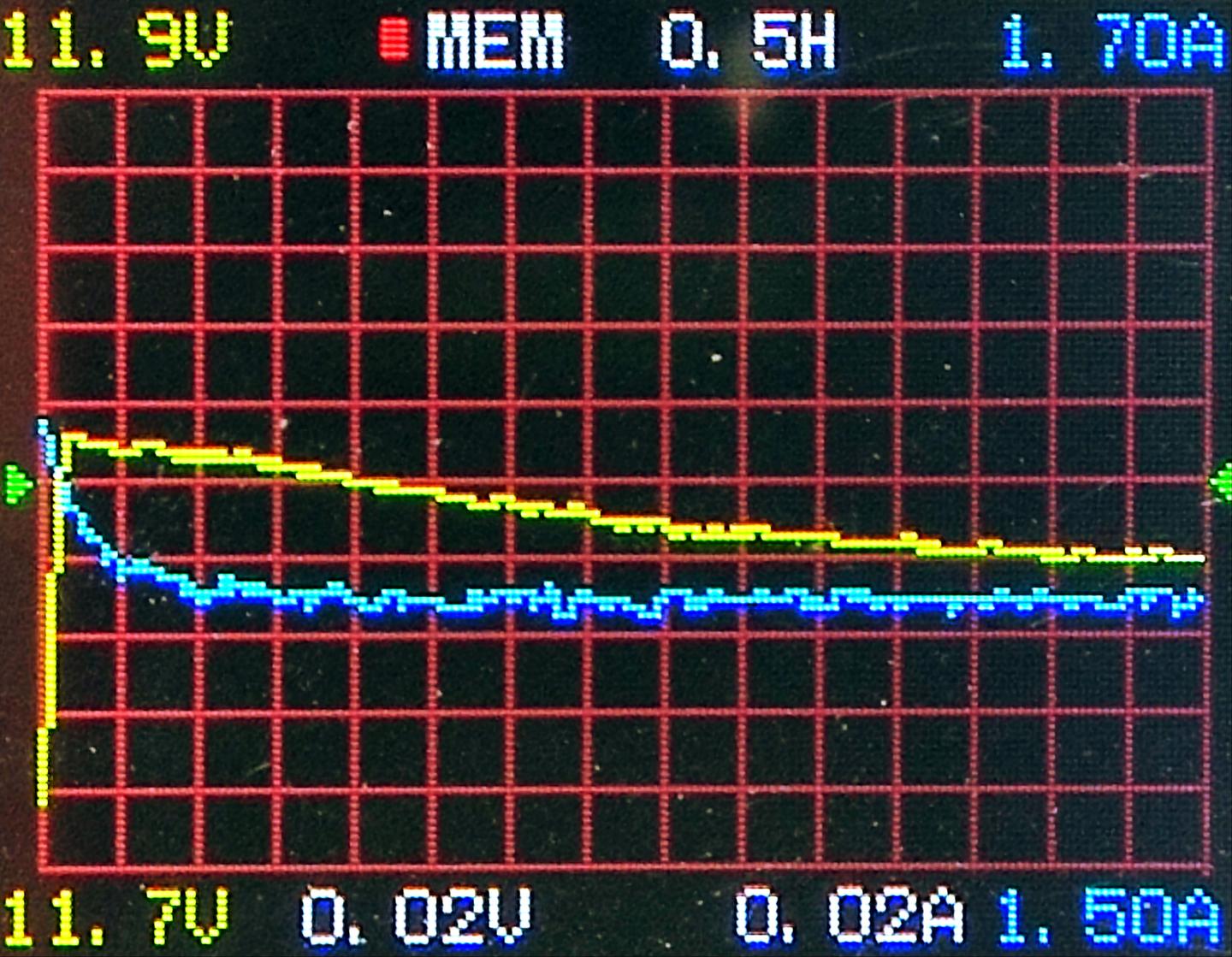

电流从开始的1.62A慢慢下降，最后稳定在1.57A，电压始于11.72，很快跃升到11.81V，并逐渐下降到11.78V。

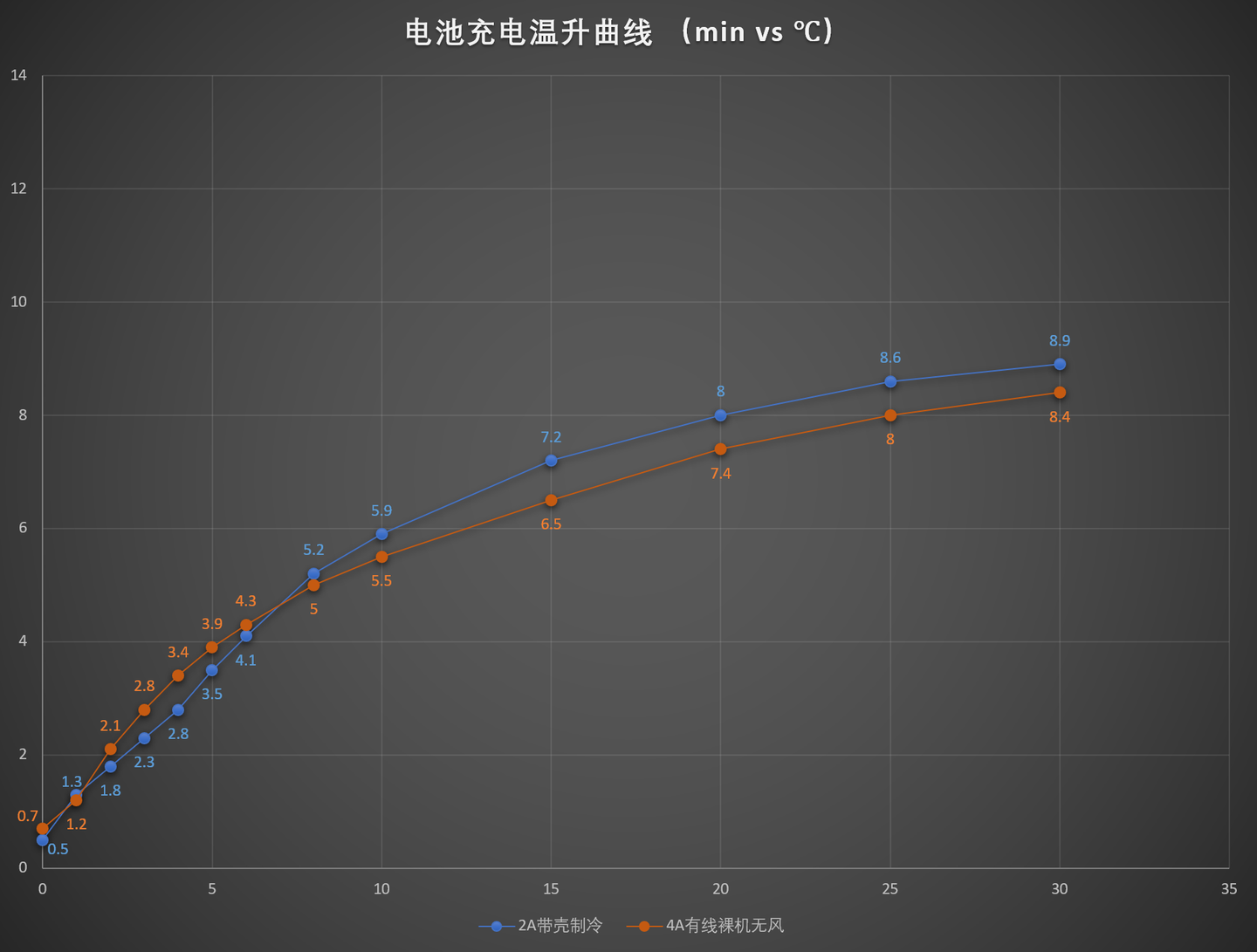

手机电池电量从约20%开始充电。下图中蓝色曲线为半导体制冷2A无线充电的温升曲线，温升高达8.9℃，稍微超过4A有线充电的温升。

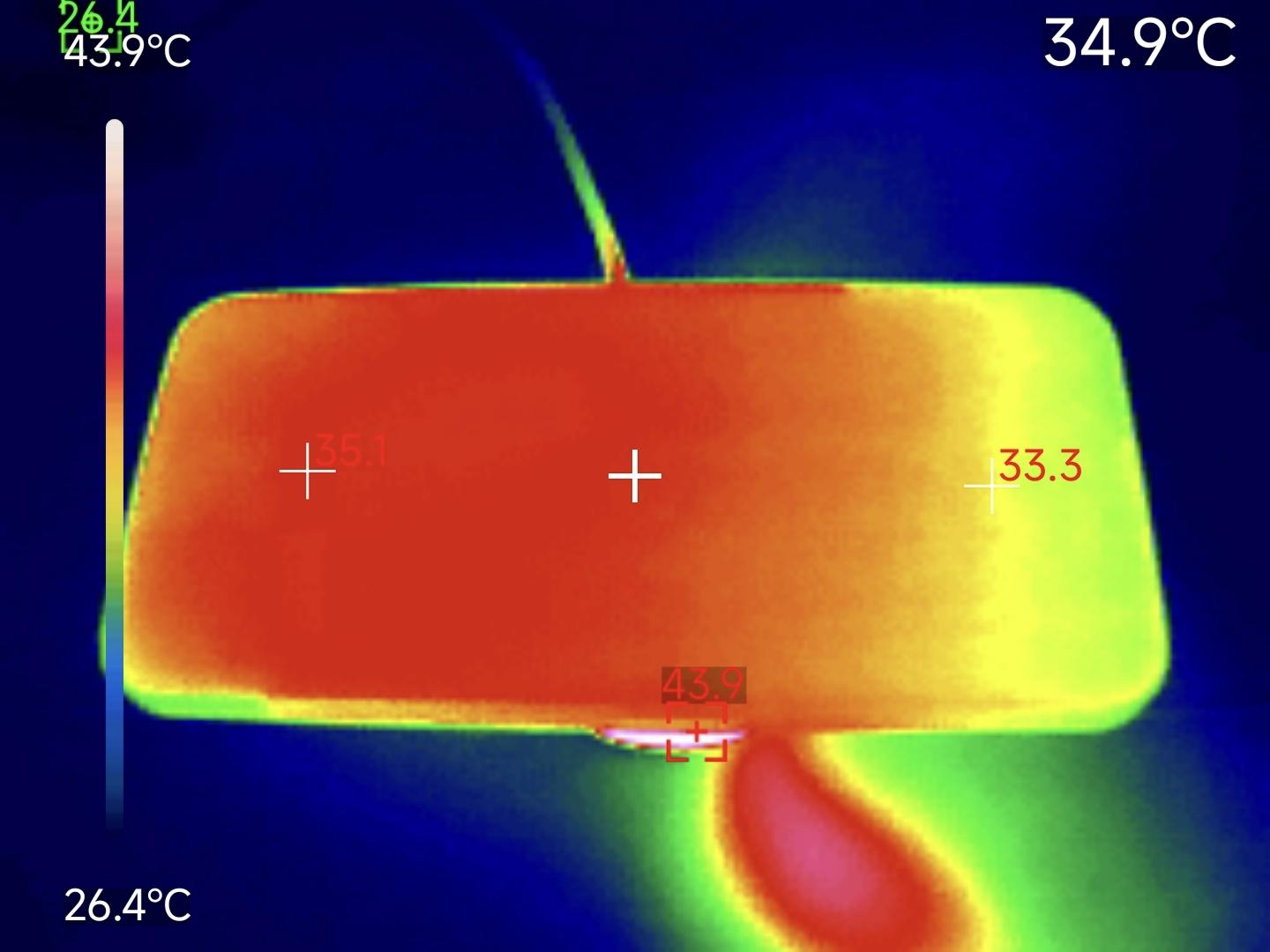

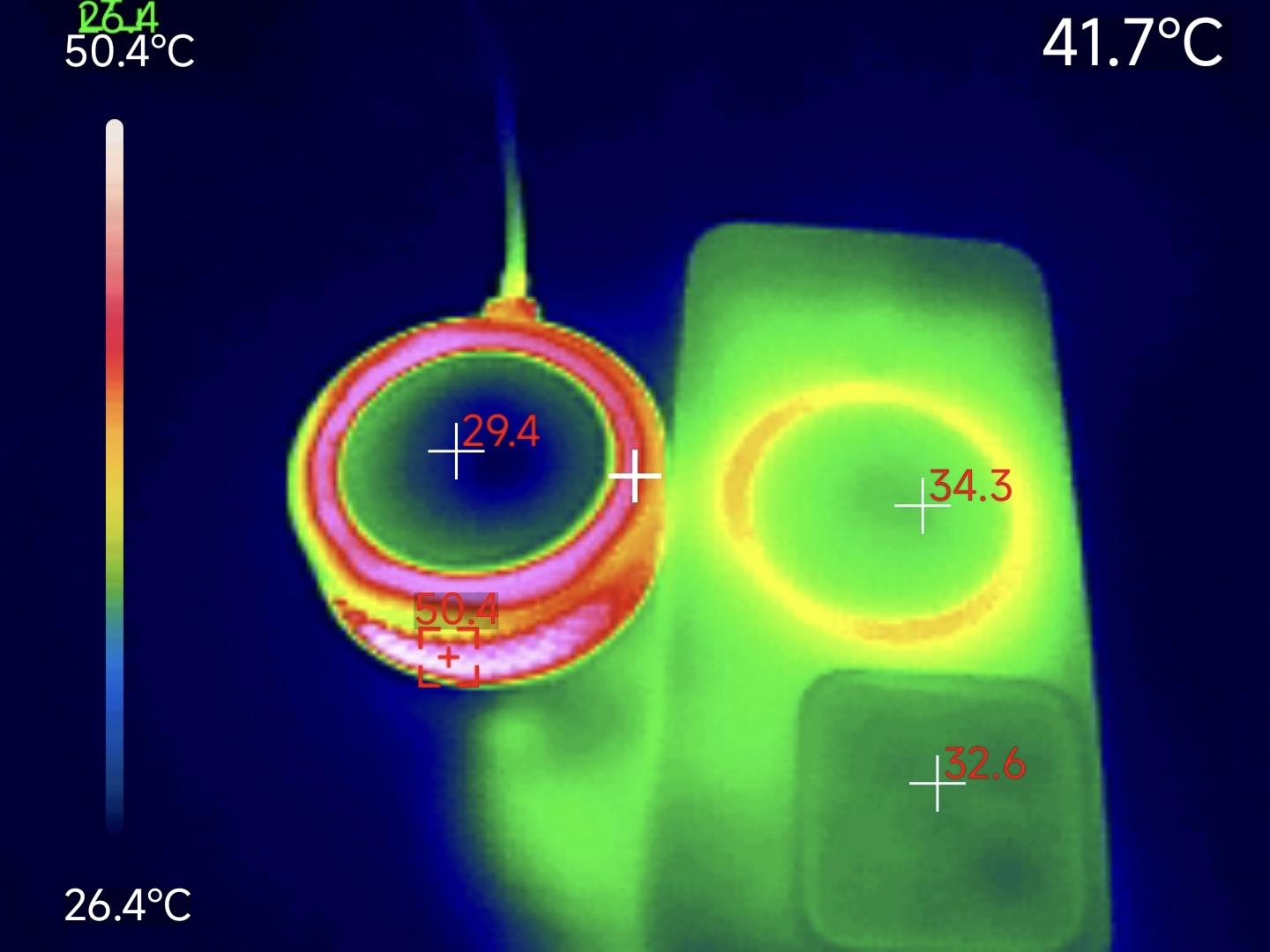

手机屏幕表面中间温度34.9℃，温升7.6℃。屏幕上部中间35.1，温升7.8℃。

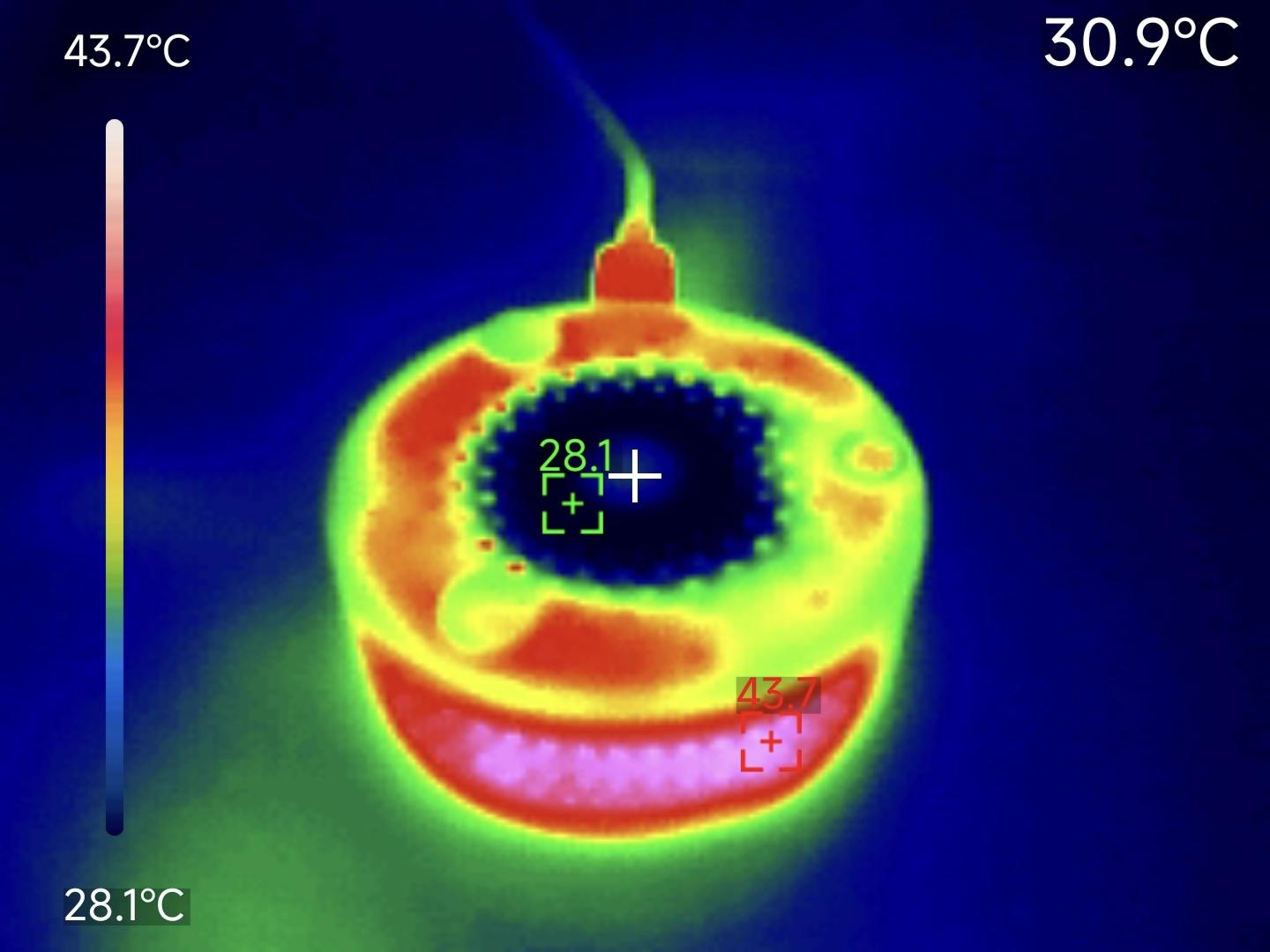

手机背面无线充电接收线圈中间温度34.3℃，温升7.0℃。无线充电器正面中间温度29.4℃，温升2.1℃；外圈磁吸部分发热比较明显，41.7℃。

待机功耗

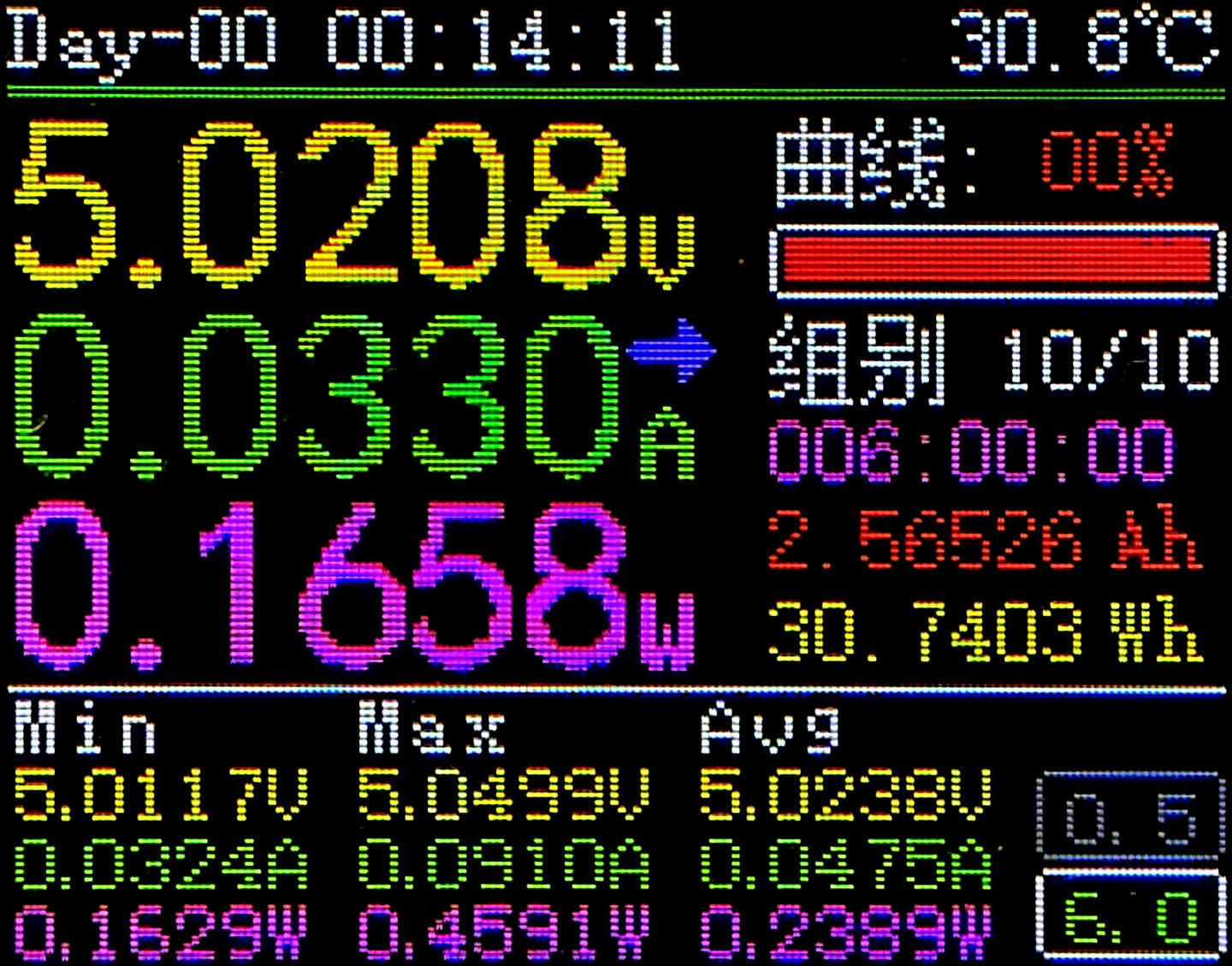

由于一直亮着跑马灯，USB供电5V电压下，待机平均功耗0.24W，每年耗电约2度。

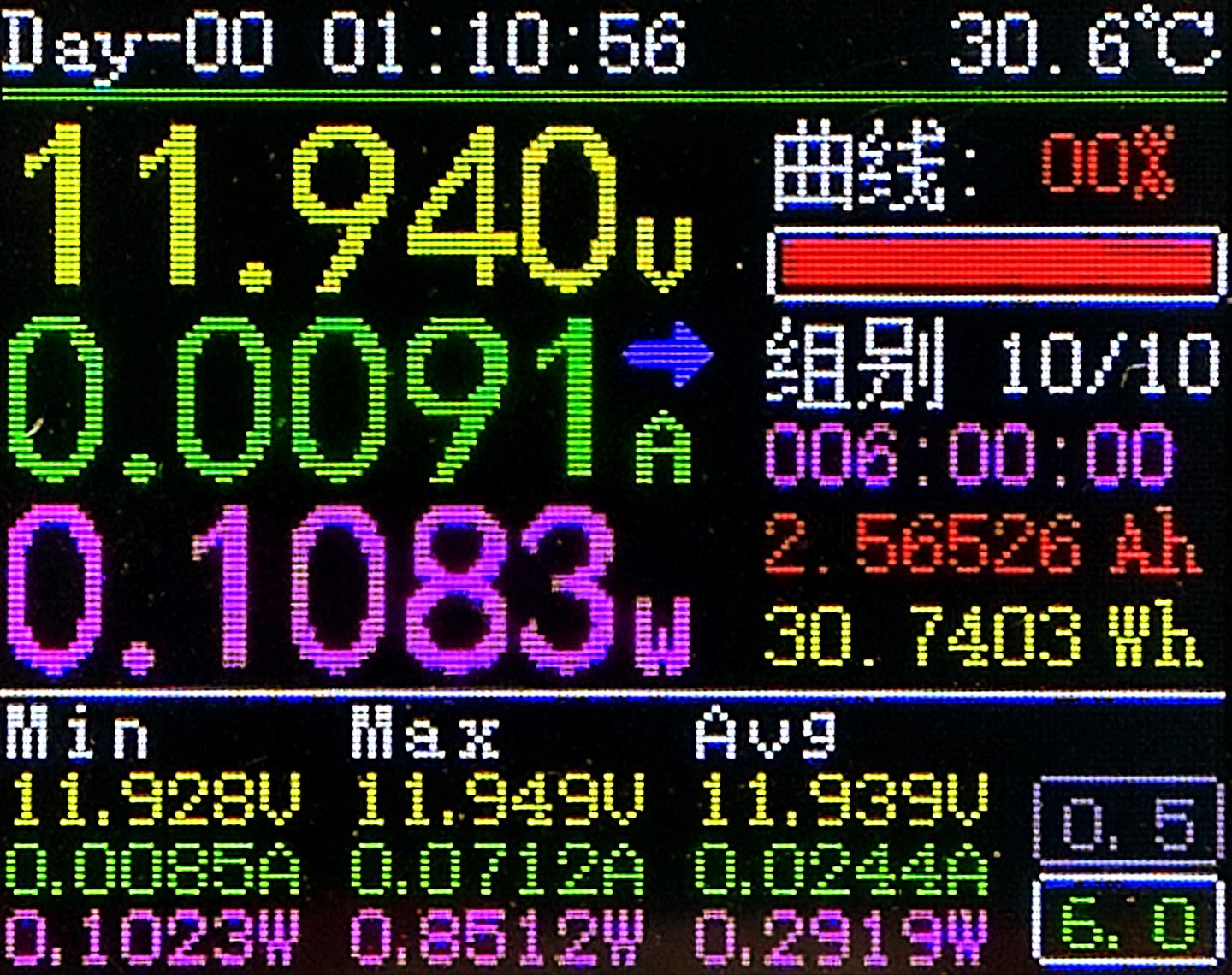

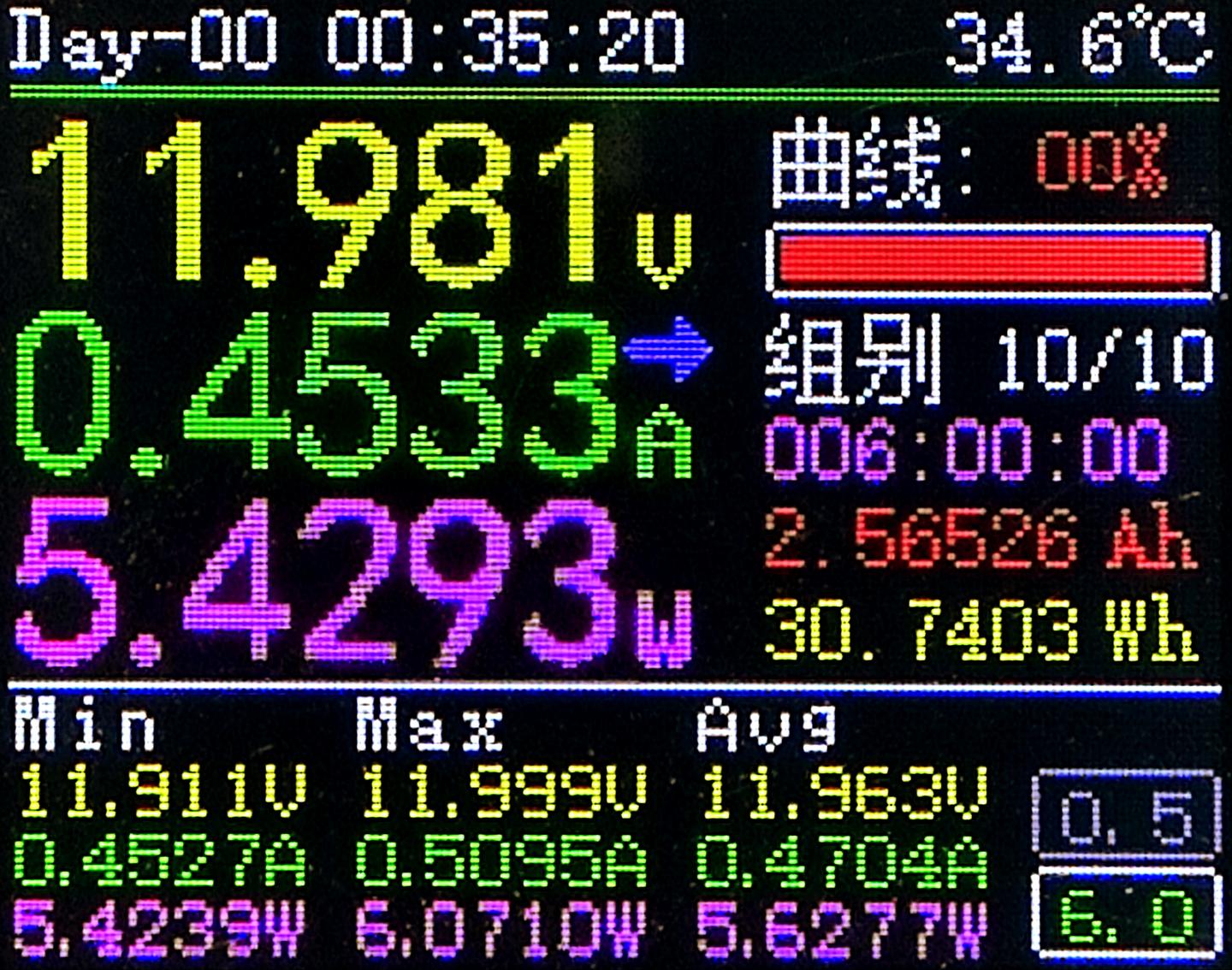

连接支持PD的充电头后，电压会协商到12V，此时的待机功耗为0.29W。

刚接通电源的头3分钟，充电头会进行制冷，期间平均功耗5.63W。

电能转换效率

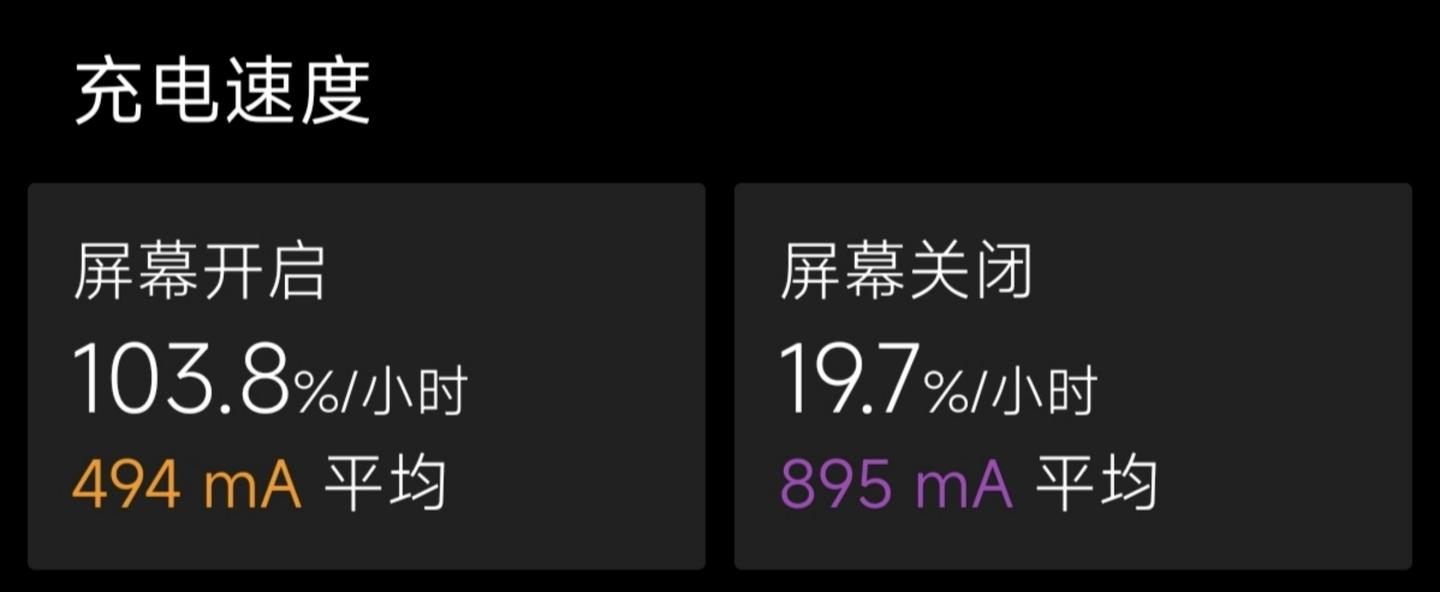

进行6分钟的1A充电，电池的平均充电电流895mA。

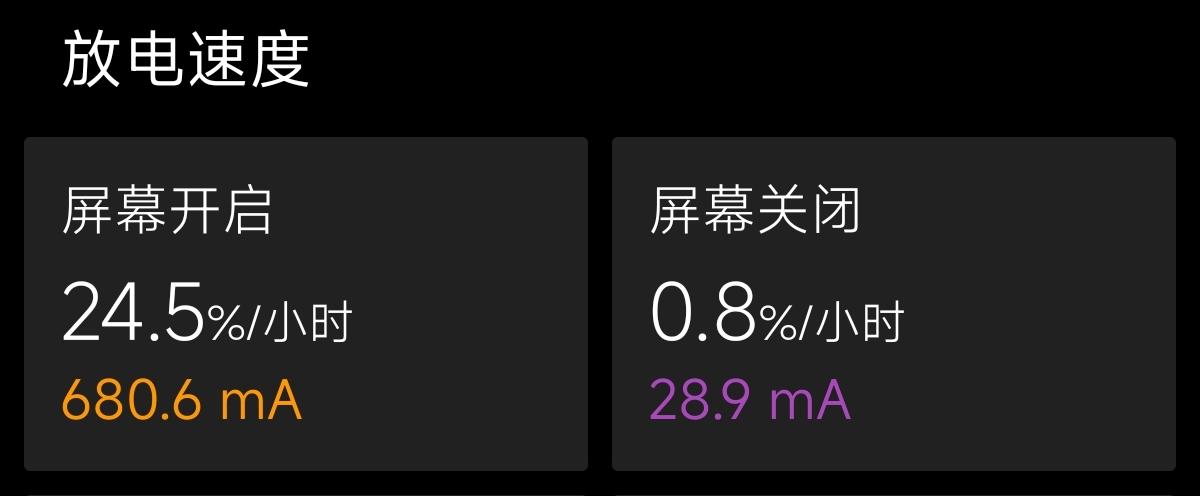

与此同时，手机消耗28.9mA，共923.9mA。

​

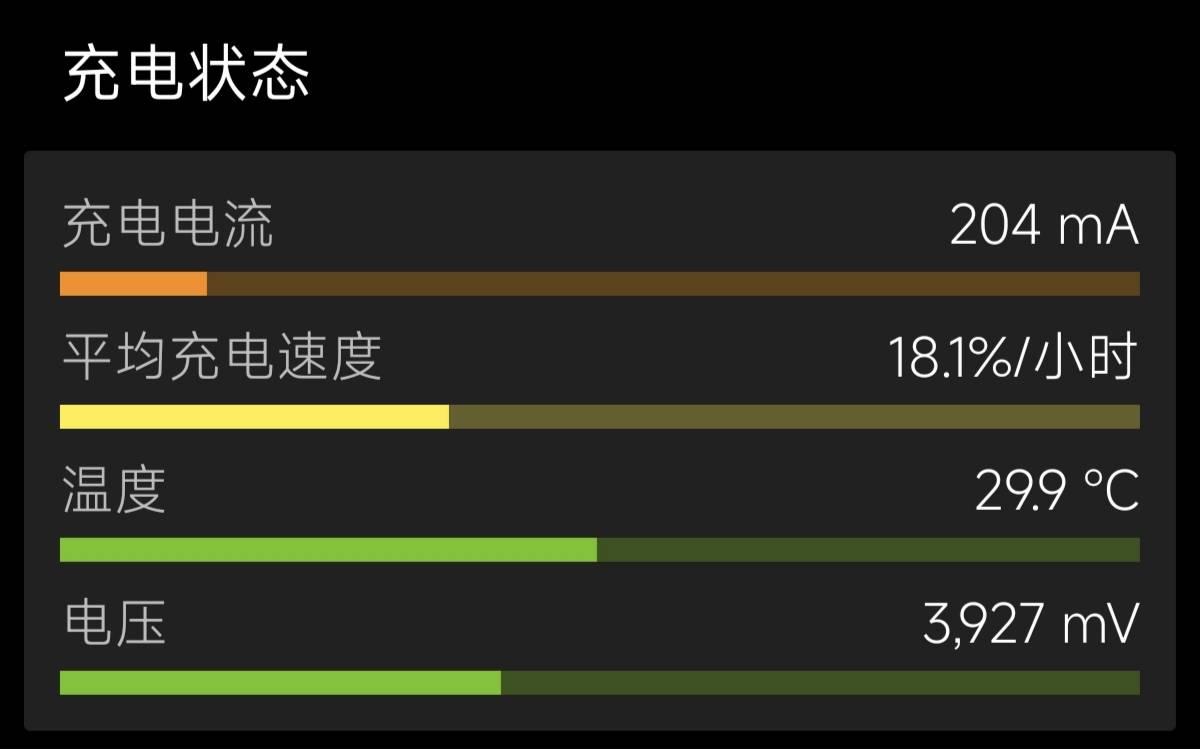

6分钟充电过程一半时，电池端电压3927mV，则充电平均功率为3.69W。

无线充电器汲取的平均功率为10.59W（含半导体制冷与风扇耗电），USB线电阻80mΩ，损耗0.34W，则总效率为36%，非常低。

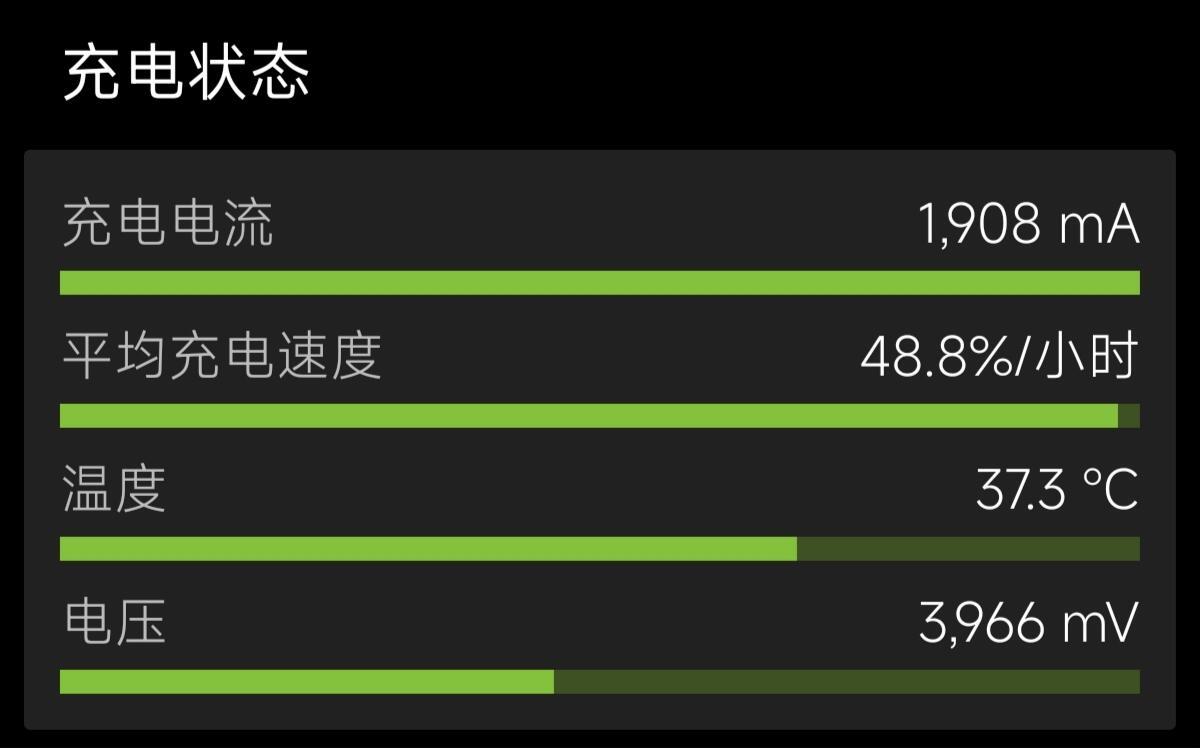

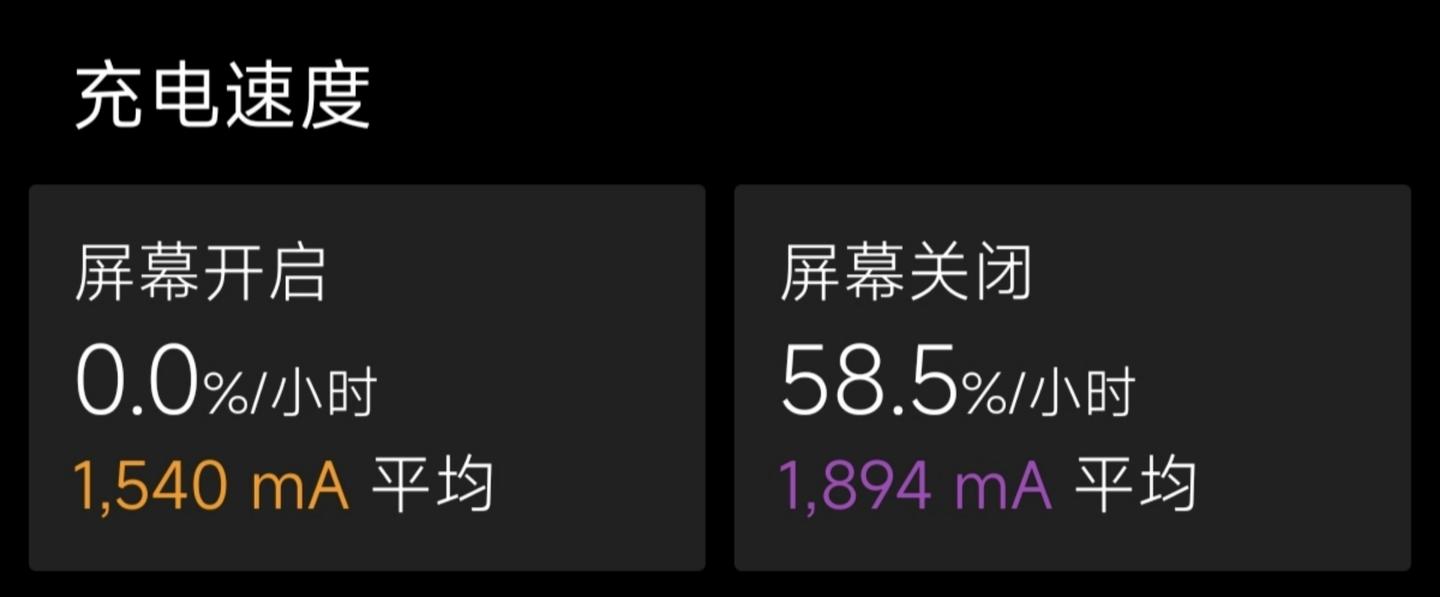

进行6分钟的2A充电，电池的平均充电电流1894mA。

与此同时，手机消耗28.9mA，共1922.9mA。

6分钟充电过程一半时，电池端电压3966mV，则充电平均功率为7.63W。

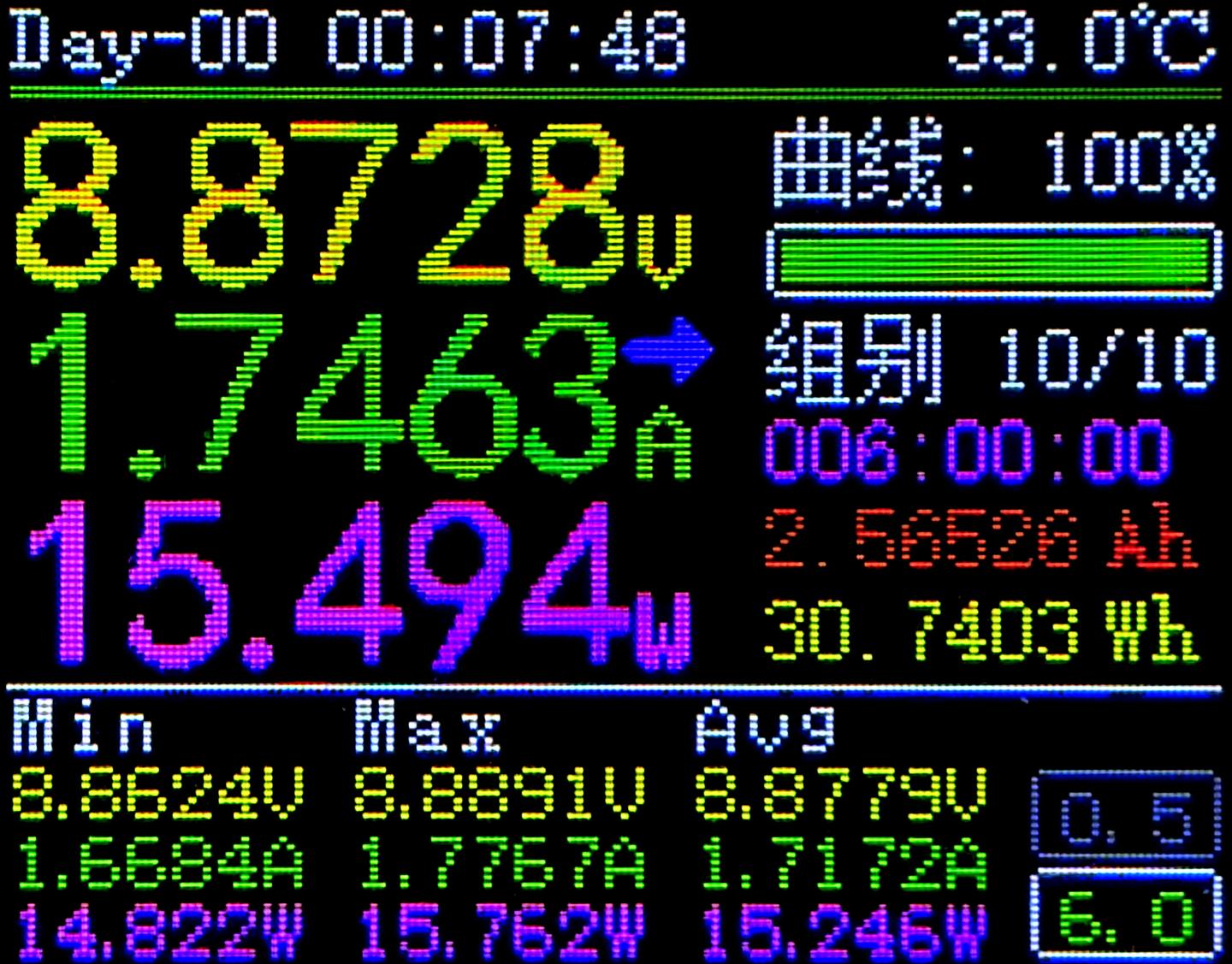

无线充电器汲取的平均功率为15.25W，USB线电阻80mΩ，损耗0.24W，则总效率为50.8%，比较低。

来源及简况

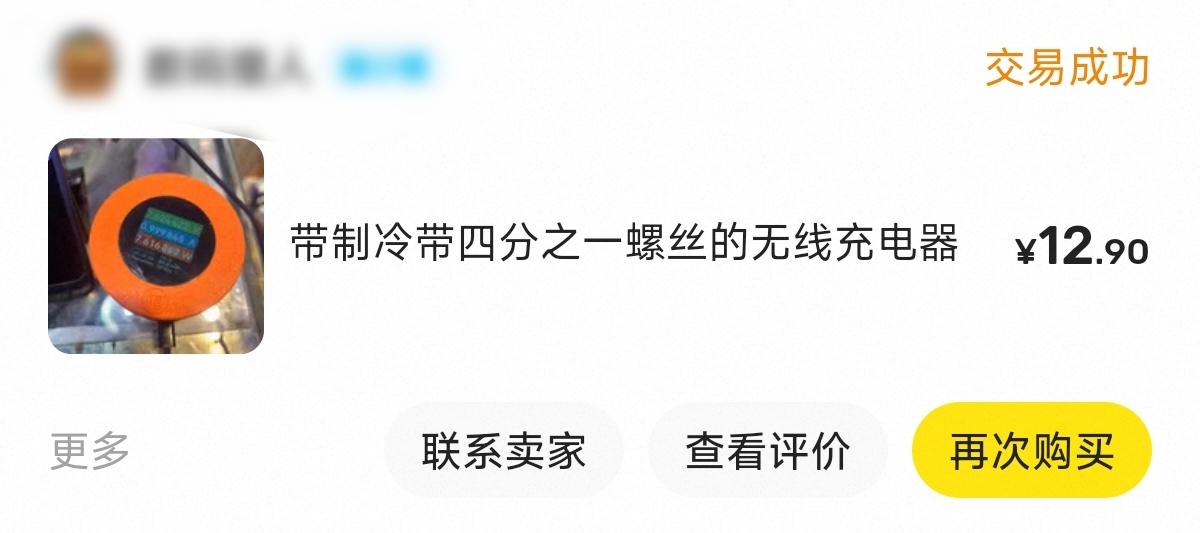

在闲鱼买的，12.9包邮。

小结

这款无线充电器的半导体制冷片输入功率只有大约5W，制冷的功率大约只有1～1.5W，对于1A的无线充电电流降温效果尚可；充电电流上升到2A的时候，手机接收端损耗功率明显上升，这么小的半导体制冷片就压不住了。
