B300 内部到底长什么样？从结构看新一代 AI GPU 的设计变化

很多人讨论 B300，关注的都是这些参数：

• 288GB HBM3e 显存
• 更高的 AI 算力
• 更大的显存带宽
• 更高的功耗

但如果把它真正拆开，你会发现，B300 最大的变化其实不是 GPU 本身，而是整个硬件架构。

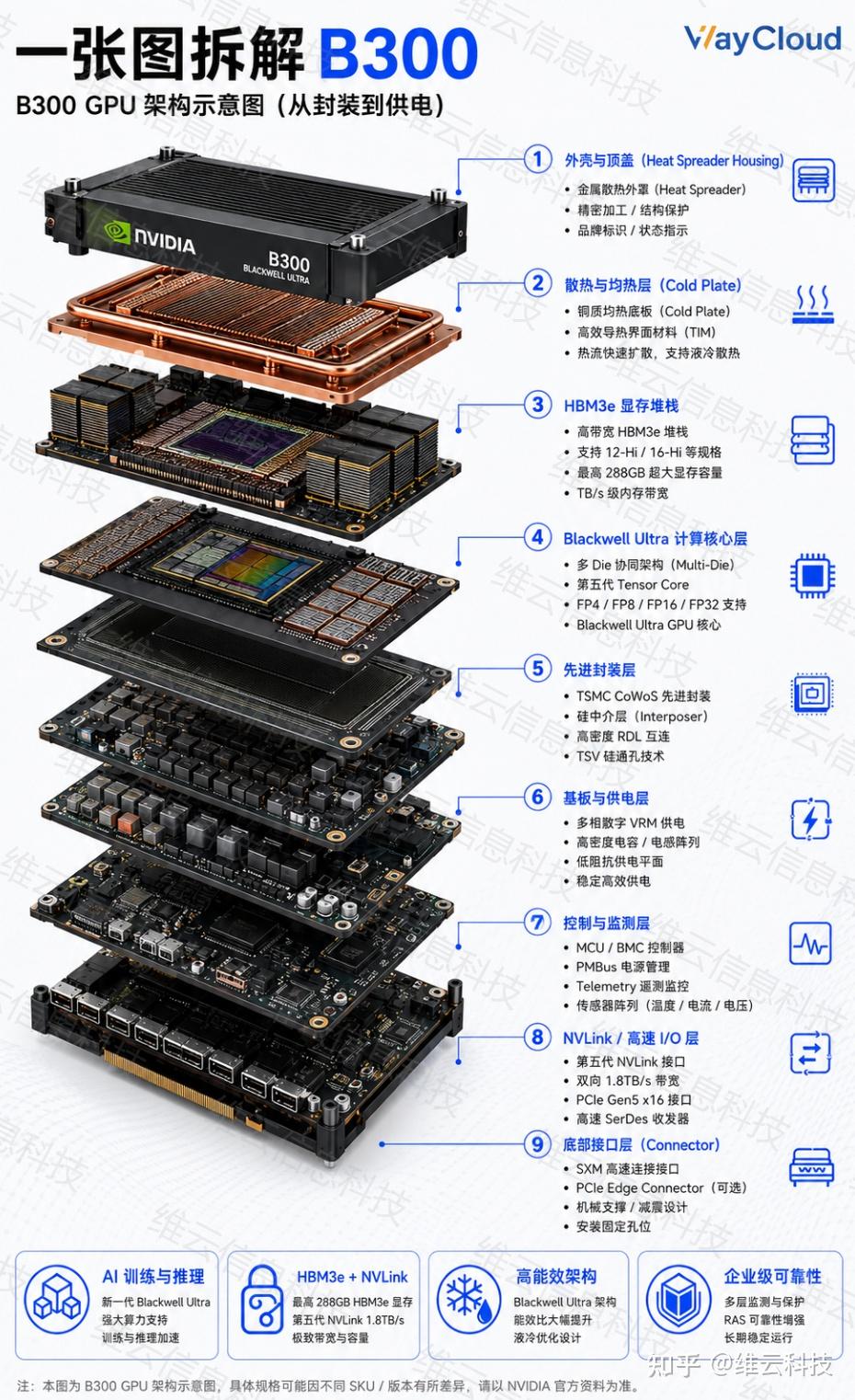

从这张拆解图可以看到，B300 主要由液冷冷板、Blackwell Ultra GPU、HBM3e 显存、CoWoS 封装、硅中介层、PCB、VRM 供电系统以及 NVLink 高速互联等模块组成。

很多人认为，只要 GPU 没问题，整张卡就不会有问题。

实际上，这种认识已经不太适用于 B300。

随着 AI GPU 集成度越来越高，GPU 核心只是整张卡的一部分。封装、供电、散热、高速互联等多个模块共同决定着设备能否稳定运行。

举个例子：

• 液冷系统异常，可能导致 GPU 长时间降频甚至保护停机；
• 供电系统异常，可能表现为无法启动、掉卡或训练中断；
• HBM 显存或高速互联出现问题，则可能导致 ECC 报错、通信异常等故障。

也就是说，现在很多故障现象，真正的问题并不一定出在 GPU 核心。

这也是为什么，新一代 AI GPU 的维修思路正在发生变化。

过去更多是针对单个器件进行维修，而现在更需要结合整卡架构，对供电、散热、封装、高速互联等多个模块进行综合分析，再通过功能验证和满负载测试确认修复效果。

对于第三方维修机构来说，这也意味着更高的技术门槛。

目前，维云已建立 A/H/B 系列 GPU 专项维修能力，支持 B300、B200、H200 等高端 AI GPU 单卡及模组检测与维修，只需寄送单卡，无需寄整机。

依托专用检测平台及标准化维修流程，可提供故障定位、芯片级维修、功能验证及满负载压力测试等服务，帮助高价值算力设备恢复稳定运行。
