苹果A17 3nm工艺分析
首先，我们得确认它的身份。芯片表面印着一串编码：APL1V02 339S01257。结合制造周数（2023年第25周）与封装周数（第42周），可以确定它确实是iPhone 15 Pro上的那颗A17 Pro。而它的核心价值在于：它是业界首款3nm制程芯片，也是目前唯一量产的TSMC N3产品。

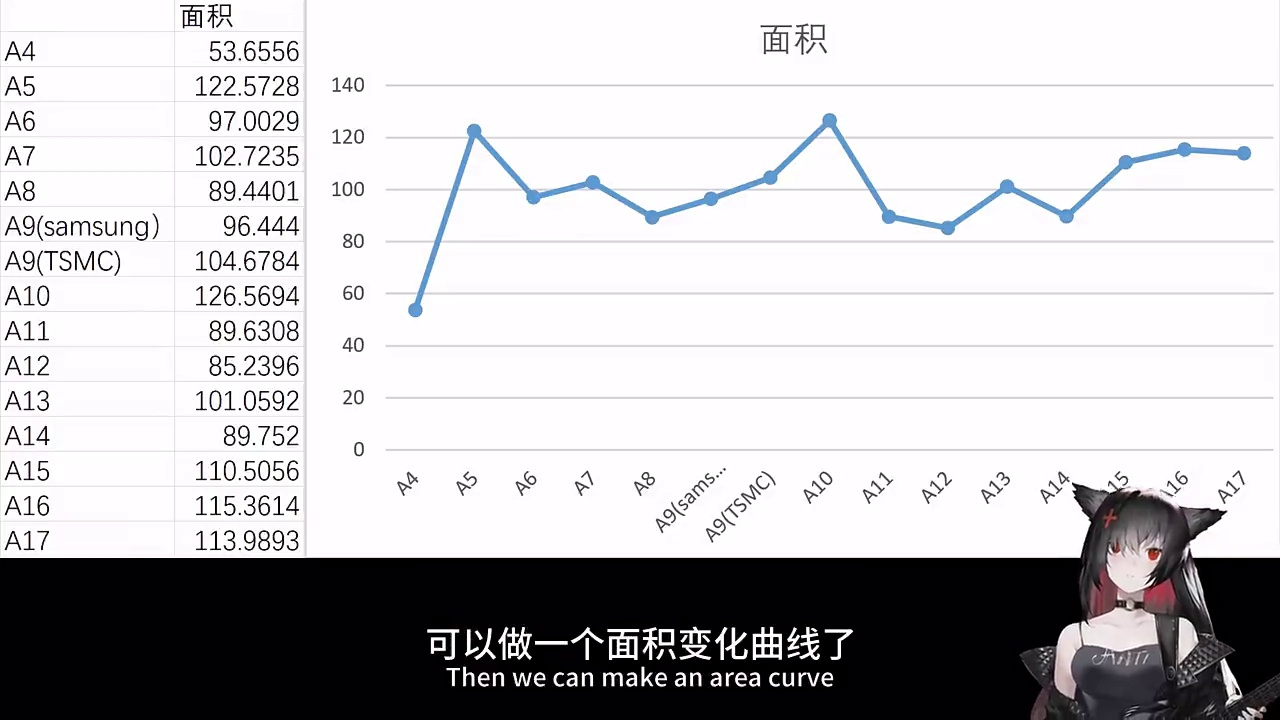

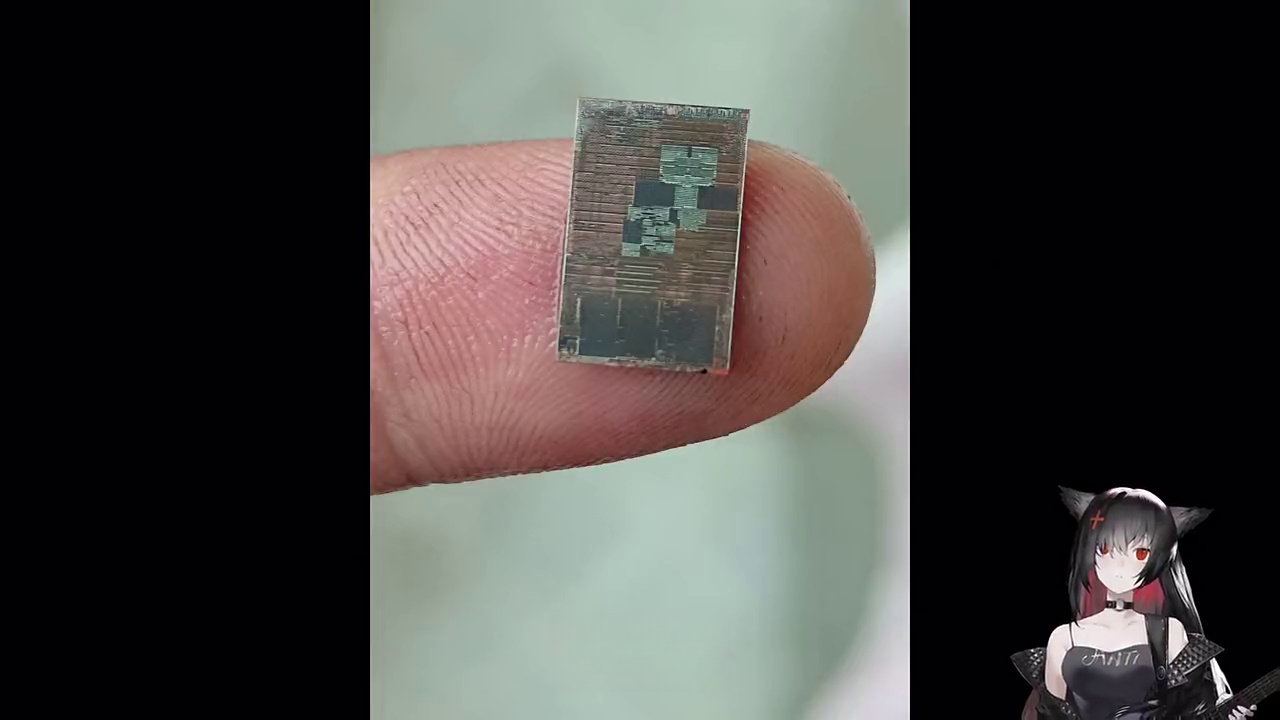

接下来是重头戏——die size测量。通过高倍显微镜和图像处理，我们测得其裸片尺寸为8.59 × 13.27 mm，总面积约113.99 mm²。这个数字乍看不大，但对比整个A系列处理器的历史曲线就很有意思了：A10以126.56 mm²成为A系列最大芯片，而A17 Pro仅排第四，比A15/A16略小。面积缩小本应降低成本，但事实恰恰相反——因为3nm工艺太贵了。
这里必须提一下“Die Per Wafer”（每晶圆产出良品数）问题。芯片越大，单片成本越高；但A17 Pro虽小，却因先进工艺导致单颗成本飙升。我们按TSMC N3晶圆报价2万美元、缺陷密度D0=0.1计算，得出其单颗die成本高达42.33美元——远超同期竞品。这也解释了为什么苹果敢把A17 Pro定价如此之高：不是它不够强，而是它真的太贵了。
那么，A17 Pro的“贵”究竟体现在哪？答案藏在晶体管密度里
苹果官方宣称A17 Pro拥有190亿晶体管。按113.99 mm²算，平均密度达173.48 MTr/mm²。但这个数字是“全局平均”，实际内部结构差异巨大。为了验证这一点，我决定对芯片进行分区采样——选定四个关键区域：A1（P Core逻辑）、A2（P Core L2缓存）、B1（GPU核心逻辑）、B2（SLC缓存）。

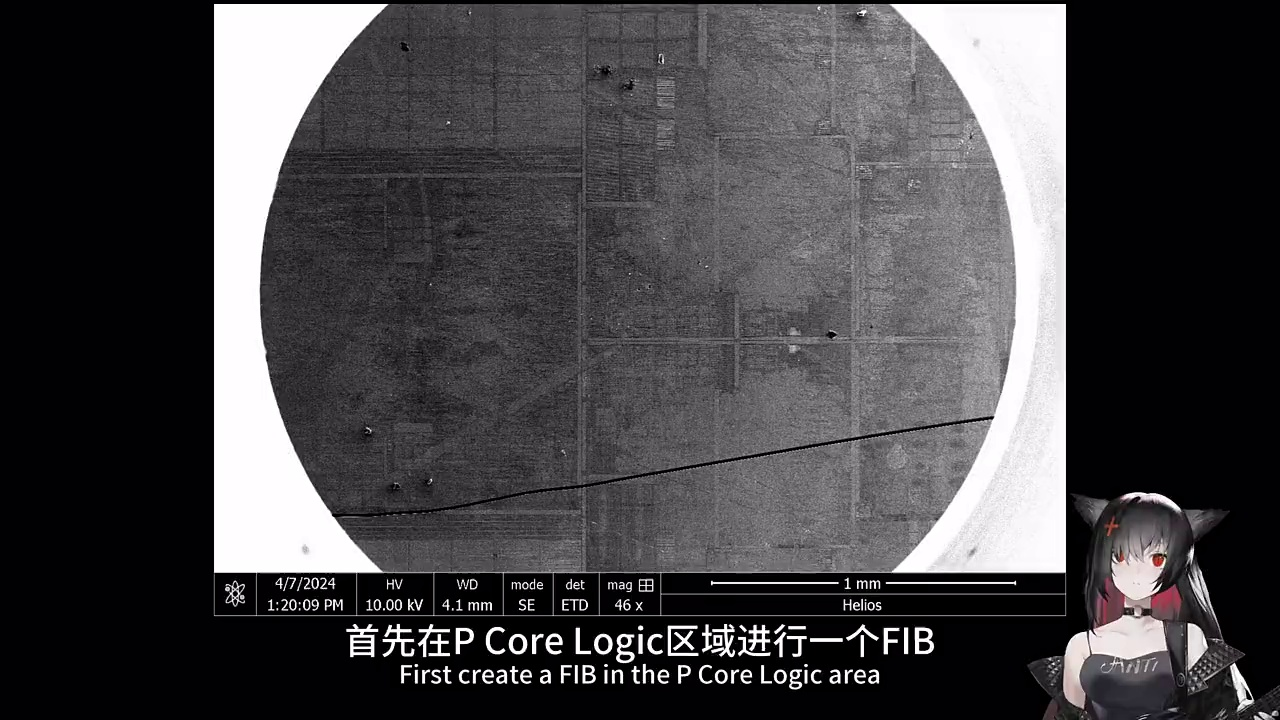

先看A1区。通过FIB切割+SEM剖面观察，我们发现其采用2+2 Fin结构（即2个P型鳍+2个N型鳍），Cell高度实测为175.5 nm（非传闻中的169 nm），CGP（Contacted Gate Pitch）为46 nm。代入Intel公式计算，其逻辑密度约为182.54–189.57 MTr/mm²——远低于Techinsights声称的283 MTr/mm²。这说明什么？要么他们高估了，要么A17 Pro并未全盘使用最高密度库。
再看A2区，也就是P Core的L2缓存。这里出现了意外：它并非单一SRAM库，而是混用了2+1 Fin逻辑单元与2+2 Fin SRAM单元！更惊人的是，其SRAM Cell高度达282 nm，宽度90 nm，单bit面积仅0.0207 μm²——这已经逼近TSMC N5的水平，甚至不如N5的0.021 μm²。为什么会这样？很简单：为了高频稳定，苹果牺牲了部分密度，选择了更宽松的SRAM设计。
最让我震撼的是B1区（GPU逻辑）。这里居然同时存在2+1 Fin逻辑与2+2 Fin逻辑的混合布局！这种“异构集成”在移动SoC中极为罕见。进一步测量显示，2+1部分密度达227.21 MTr/mm²，2+2部分为189.57 MTr/mm²。这意味着GPU核心为了性能，大量采用了超高密度单元——这或许就是A17 Pro GPU能冲上3.77 GHz的关键原因。
最后是B2区（SLC缓存）。它采用更小的SRAM块（4×18结构），Cell高度230 nm，单bit面积0.02403 μm²，密度139.29 MTr/mm²。虽然密度最低，但胜在面积小、功耗低，非常适合大容量缓存。
综合四区数据，我们终于能还原A17 Pro的真实结构：
- A1（P Core逻辑）：主用2+2 Fin，少量2+1 Fin，密度~185 MTr/mm²
- A2（L2缓存）：低密度SRAM（282 nm H），密度113.61 MTr/mm²
- B1（GPU逻辑）：混合2+
1
⁄2+2 Fin，密度227.21
⁄189.57 MTr/mm²
- B2（SLC）：超小SRAM块，密度139.29 MTr/mm²
总缓存面积约15.77 mm²，占芯片13.8%；剩余98.22 mm²为逻辑区，按181.11 MTr/mm²密度计算，对应162.42亿晶体管；加上缓存部分的27.86亿，总计190.28亿——与苹果公布的190亿几乎一致！
写到这里，我突然意识到：A17 Pro的本质，是一场精密的“密度平衡术”。它没有盲目堆砌最高密度单元（如2+1 Fin），而是根据功能需求动态分配——CPU核心求稳用2+2，GPU求性能用2+1，缓存求面积效率用宽松SRAM。这种“哪里需要哪里搬”的设计哲学，才是3nm时代真正的技术壁垒
说到底，A17 Pro不是单纯追求参数的怪兽，而是一个在物理极限下精打细算的工程奇迹。它告诉我们：当制程进步趋缓，真正的创新早已从“堆晶体管”转向“聪明地用晶体管”。而苹果，又一次走在了前面。
