镁光24GB LPDDR5 内存芯片 分析报告解析

首先，这颗芯片采用BGA（球栅阵列）封装，表面标记为“4MF47-D8FXP”。通过解码美光（Micron）的FBGA代码，我们确认其真实型号为MT62F3G64DBFH-020 WT:F。根据官方规格，该芯片单封装容量为192Gb（即24GB），工作频率高达4800MHz，数据传输速率可达9600Mbps，完全符合LPDDR5标准。封装尺寸为14×12.4×0.8mm，表面积173.6mm²，焊球间距0.4mm——在如此紧凑的空间内塞入24GB容量，本身就是一项工程奇迹。

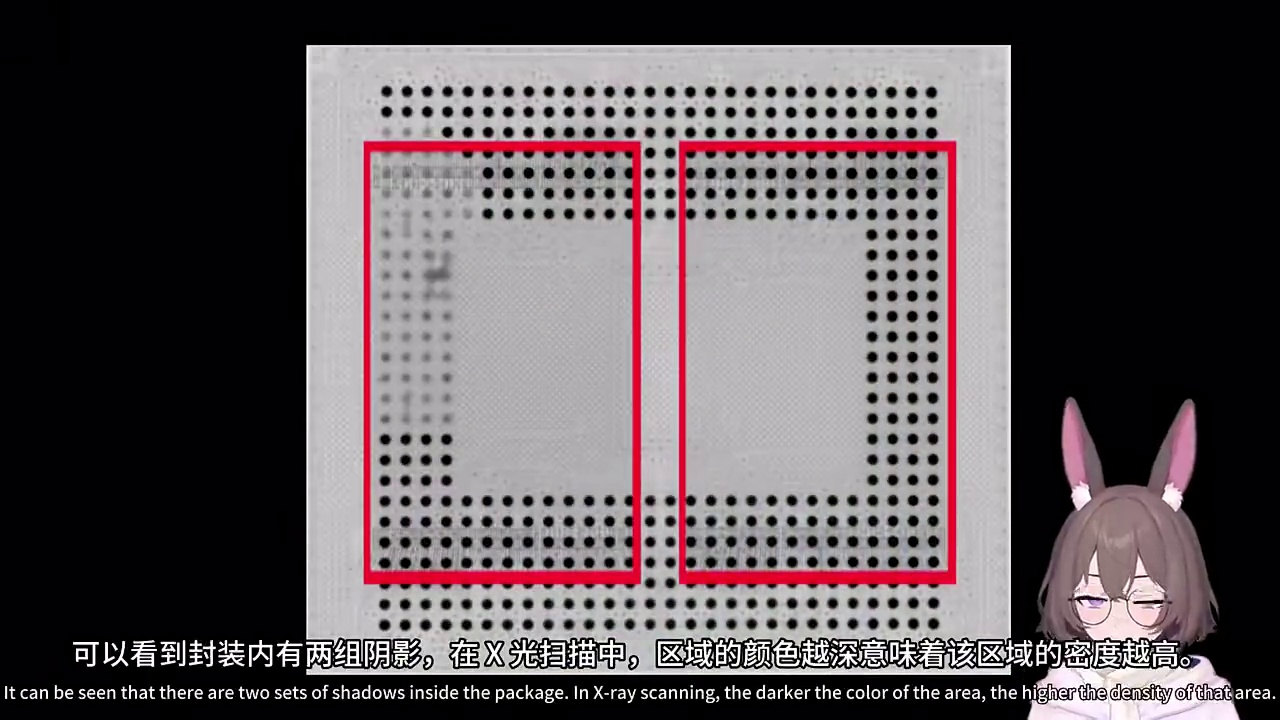

为了验证其内部结构，我们进行了X光扫描。图像清晰显示封装内存在两组阴影区域，颜色深浅反映材料密度差异——这正是堆叠式内存晶粒（stacked memory dies）的典型特征。进一步放大观察，可见每组阴影区域内存在上下各三层焊盘（pad）与引线（line），据此可推断：单个堆叠单元内包含6颗晶粒。随后，我们通过剖面研磨（profile grinding）进行金相扫描，最终确认：整颗芯片共含两组堆叠，总计12颗DRAM晶粒。

这意味着，单颗晶粒容量为16GB（192Gb ÷ 12），而整个封装的存储密度高达0.4272 Gb/mm²——这一数值远超前代产品。那么，这些晶粒是如何实现如此高密度集成的？答案在于其先进的异构集成工艺：每个晶粒由3层RDL（重布线层）构成，负责将晶粒上的微小焊点重新布线并引至底部焊球；同时，晶粒本身集成了7层金属层，其中5层用于互连，2层专用于逻辑电路。

更令人惊叹的是其制程细节。通过高倍电子显微镜观测剖面，我们测得DRAM存储阵列的关键尺寸（CD）为17.5nm，对应1Y工艺节点；而外围逻辑区域的栅极长度（Lg）约为43nm，对应45nm工艺。这种“存储阵列用先进工艺、逻辑电路用成熟工艺”的混合策略，既保证了高密度与高性能，又兼顾了良率与成本控制。

值得一提的是，与上一代12GB LPDDR5芯片相比，新一代16GB晶粒在面积缩小26.4%的同时，容量提升33%，存储密度暴增85.7%！这种“一增一减”的优化，正是半导体微缩技术的精妙体现。

最后回到终端体验：红魔10S Pro+凭借这套顶级硬件配置，不仅轻松应对多任务切换与大型游戏负载，更为未来3–5年的应用升级预留了充足性能空间。它不仅是当下旗舰机的性能标杆，更是移动内存技术演进的一个缩影——当我们在屏幕上滑动、加载、创作时，背后是无数工程师在纳米尺度上反复推演与突破的结果。

技术的进步从来不是一蹴而就，而是像这样，在每一颗晶粒、每一层金属、每一个焊点中悄然积累。而我们，正站在这个时代的前沿，见证并使用着人类智慧最精密的结晶。
