联发科天玑9300芯片性能与分析报告解析
作为一位长期关注移动芯片架构演进的硬件爱好者,最近我拿到一颗联发科天玑9300的工程样品,决定亲手拆解、分析这颗被称作“安卓阵营首个全大核”的旗舰SoC。它究竟值不值得“全大核”这个名号?性能提升是否真如宣传那般夸张?功耗控制又能否扛住如此激进的设计?今天,我就带大家从物理层面,一层层揭开它的设计真相。
首先,我们得理清它的身份:产品编号MT6989W,研发代号DX3,于2023年11月6日发布。而我手中的这颗,是35周生产的工程片(2335ZA),生产日期为8月21日至27日。封装尺寸为16mm x 14mm,比上一代SM8650(16.5 x 14.0mm)略小5mm²,但内部却塞进了前所未有的庞大晶体管规模。

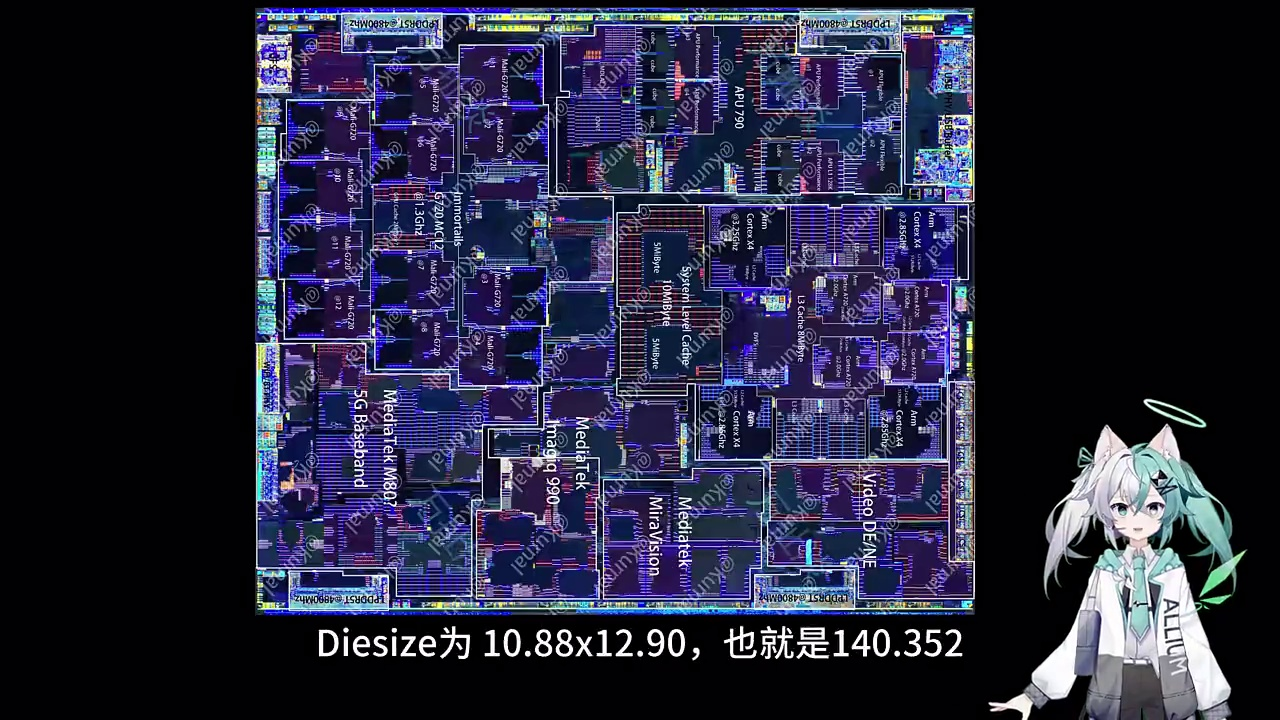

最直观的震撼来自晶圆级的Die Size数据:天玑9300的裸片面积高达140.352mm²,而同期高通骁龙8650仅为137mm²,前代天玑9200为123.1878mm²,天玑9000则为112.7784mm²。这意味着,这一代在面积上相比9200提升了13.9%。如此巨大的面积,自然带来了高昂的成本——按TSMC N4工艺估算,单颗晶圆成本约2万元,结合良率(9300为76.02%,9200为78.56%),单颗Die成本高达63.09元,比9200的53.05元高出近19%。
那么,这多出来的面积都花在哪了?答案是CPU、GPU、APU和ISP/视频编解码单元的全面堆料。
先看CPU部分,这是天玑9300最核心的变革。它彻底抛弃了过去“1+3+4”的大小核组合,转而采用“4+4”的纯全大核架构:4颗Cortex-X4超大核 + 4颗Cortex-A720大核。值得注意的是,它没有沿用同代的A520小核,而是直接用A720替代,这在ARM阵营中极为罕见。
通过对比A720与A510双核复合体的数据,我们发现一个关键事实:A720的面积仅比A510大2.05%,但性能却在同频下提升281.8%,功耗提升84%。换言之,单位面积的性能密度实现了飞跃。更惊人的是,在极低频待机状态下(234MHz vs 130MHz),A720的总功耗反而比A510低80%!这说明A720的能效曲线在低频段异常优秀,其“小核”属性被大幅强化。
再看超大核X4与上一代X3的对比。X4的L2缓存从1MB翻倍至512KB x 2(即1MB等效),面积增大了14.81%。频率方面,9300的X4主频为3.25GHz,而9200的X3为3.05GHz。在3.25GHz同频下,X4相比X3性能提升14.32%,功耗仅降低5%;而在3.05GHz同频下,X4性能提升21.8%,功耗却飙升65.97%——这揭示了一个残酷现实:X4的能效优势必须建立在降频基础上,否则功耗会急剧失控。
GPU部分,天玑9300搭载了Mali-G720 MC12,频率1.3GHz,比9200的G715 MC11多出一个核心。单个G720核心面积为1.547mm²,总GPU面积达24.516mm²,占整颗SoC的17.46%。相比之下,高通8650的Adreno 750 GPU面积仅13.691mm²,占比13.77%。联发科显然将更多资源押注在图形性能上,这也解释了为何9300在游戏场景下表现尤为突出。

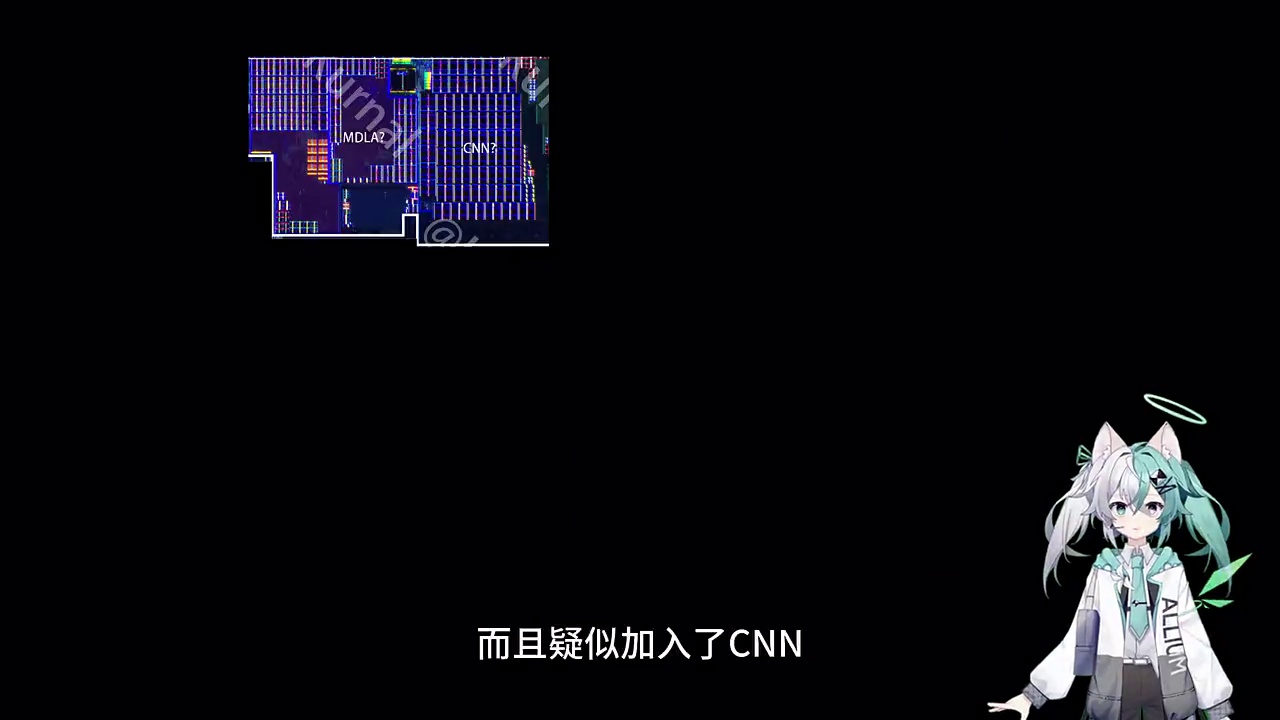

真正体现联发科“AI野心”的是APU(AI处理单元)。从天玑9000到9300,APU面积从12.464mm²一路攀升至17.3mm²,增幅达38.7%,占总面积比例高达12.32%。官方宣称其可运行330亿参数的大语言模型,整数与浮点性能是APU690的2倍,功耗却降低了45%。更关键的是,它疑似加入了CNN专用单元,并大量增加缓存以优化内存带宽,这在移动端SoC中属于开创性设计。

最后是基带部分。官方虽未明确说明是否升级,但从布局观察,9300的基带模块与9200高度相似,更像是基于9200的M80 5G基带进行微调,而非全新设计。这或许是为了控制成本与风险,毕竟在5G基带领域,联发科已足够成熟。
综合所有单元的面积变化,我们可以得出最终结论:天玑9300的140.352mm²面积,主要由以下几部分贡献:
- CPU总增:4.881mm²(其中X4大核增2.256mm²,A720小核增2.026mm²)
- SLC(系统级缓存)增:2.632mm²(从6M→10M)
- GPU增:2.256mm²
- APU增:2.95mm²
- ISP/视频编解码增:3.379mm²
- 内存控制器优化减:-1.784mm²
总计净增17.642mm²,与实测数据完全吻合
那么,如此“堆料”的代价是什么?是功耗。在峰值性能下,9300的功耗比9200高出68.16%,但性能仅提升38.81%。这意味着,如果你追求极致性能,9300是目前安卓最强;但如果你看重续航与温控,它可能并非最优选。联发科的策略很清晰:放弃“均衡”,全力冲刺“巅峰”。他们相信,用户愿意为顶级体验支付更高的功耗与发热代价。
这场“全大核战争”才刚刚开始。高通、三星、苹果都在加速跟进,未来两年,我们将见证移动SoC从“能效优先”向“性能优先”的历史性转向。而天玑9300,无疑是这场转向中最激进、最勇敢的先行者。
