I-PEX 81619-100B-02-D极细同轴线束在eDP高速传输中的应用与选型关键

在笔记本、显示模组以及各类高速信号设备中，极细同轴线束（micro coaxial cable）已经成为eDP、LVDS等高速接口的核心传输载体。像I-PEX 81619-100B-02-D 这类20Pin微同轴线束组件，本质上并不是简单的“连接线”，而是直接影响信号完整性、EMI性能以及整机稳定性的关键部件。本文从结构、连接器以及替代逻辑三个角度，梳理该类线束在实际工程中的应用重点。

一、I-PEX 81619-100B-02-D线束结构与高速传输特性解析

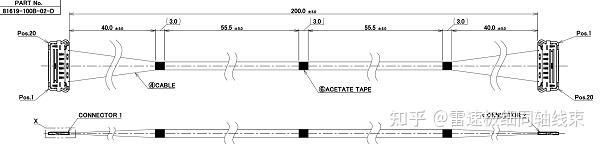

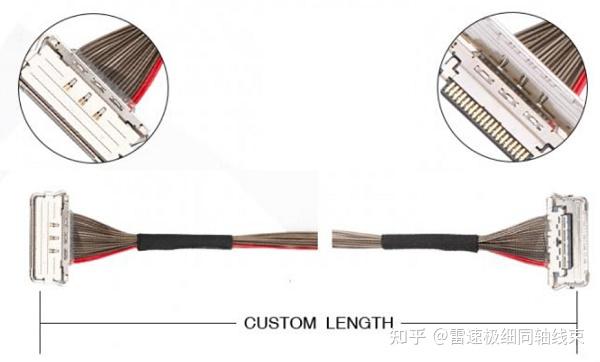

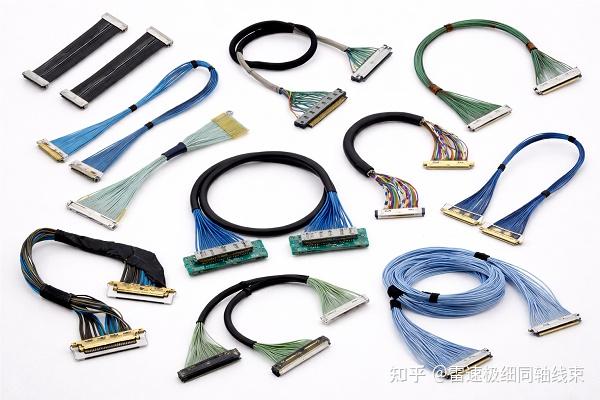

从结构上看，81619-100B-02-D线束组件属于典型的 CABLINE-VS II系列极细同轴线束，常见配置为20Pin、40AWG、长度约200mm，主要用于eDP高速屏线传输场景。这类线束的核心优势在于：高带宽（支持多Gbps差分信号）、低串扰、柔性强、可实现超薄结构布局，因此在轻薄笔记本、工控显示以及嵌入式显示设备中被广泛采用。同时，其1-N直通定义也有利于降低高速链路设计复杂度，提高信号一致性。

二、连接器型号与接口性能关键点

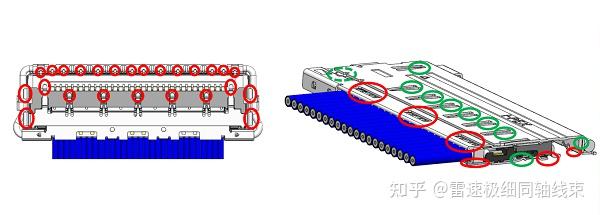

在连接器层面，该型号线束常搭配 I-PEX 20847-020T-01（CABLINE-VS II接口）。该连接器具备小间距、低高度、高密度等特点，并针对高速差分信号做了阻抗优化设计。在实际应用中，它不仅承担机械连接作用，更直接影响信号完整性表现，例如插损、回波损耗以及眼图质量。因此在进行线束替代时，必须优先确认连接器的结构匹配、Pin定义以及电气性能一致性，否则即使线材一致，也可能出现系统不稳定问题。

三、选型和兼容与替代方案参考及建议

在实际项目中，围绕 81619-100B-02-D极细同轴线束组件 做替代时，建议重点关注以下几个维度：

电气性能匹配：阻抗（通常100Ω差分）、插损、串扰指标需与原方案一致；

线材规格：40AWG微同轴线的加工工艺与屏蔽结构直接影响稳定性；

连接器兼容性：需确保与20847-020T-01完全匹配（含插拔力、定位结构）；

长度与布线余量：200mm长度在不同整机结构中可能需要微调；

可靠性验证：弯折寿命、插拔寿命、高低温测试不可忽略。

从行业趋势来看，越来越多厂商在推进此类高速线束的国产化替代。在满足上述条件的前提下，已经可以实现性能对标甚至成本优化的替代方案。我们在实际项目中也可以提供该型号的替代型极细同轴线束组件，用于匹配原有设计接口，实现无缝切换。

I-PEX 81619-100B-02-D线束组件的价值不仅在于连接功能，更在于其对高速信号质量的保障能力。随着eDP速率持续提升以及设备轻薄化趋势加强，极细同轴线束的设计与选型将越来越精细化。对于工程人员来说，提前做好连接器匹配、电气验证以及替代评估，是降低项目风险、提升产品稳定性的关键步骤。
