从I-PEX 82688-100B-01-D看极细同轴线束：1-1结构为何更适合高速SI测试？

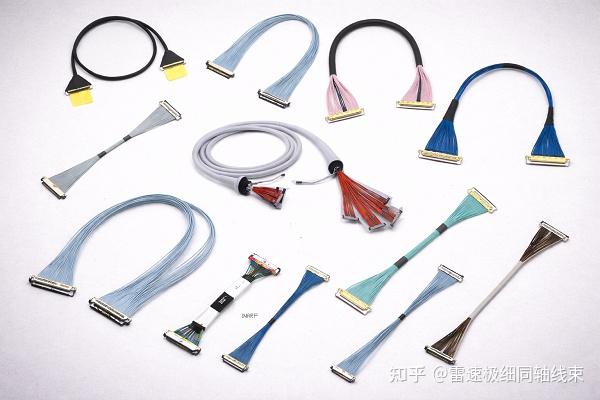

这两年做高刷屏、eDP或者高速显示项目的人，应该都越来越常接触到极细同轴线束。尤其是在轻薄笔记本、工控显示、VR设备里面，很多高速信号已经开始大量使用40AWG的micro coaxial cable；相比传统线材，极细同轴线更薄、更软，同时也更适合高速差分信号传输。而在I-PEX的CABLINE-VS系列里，82688-100B-01-D算是比较典型的一款测试型线束，不少研发团队做SI验证时都会接触到它。

一、为什么1-1结构更适合SI测试？

很多人第一次看到82688-100B-01-D，会觉得它和普通显示线束差不多，但它有个比较关键的地方：采用了1-1结构；简单来说，就是两端Pin脚一一对应，没有做交叉定义或者Lane转换；这个结构在高速测试里其实挺实用，因为它能尽量减少中间变量。

如果线束内部存在：Pin重排、差分对转换、Lane翻转，那么在做高速测试时，就更容易出现：阻抗波动、串扰增加、插损变化；所以很多实验室在做：Eye Diagram、BER误码测试、eDP高速验证时，更喜欢直接使用1-1结构线束；这样测出来的数据会更接近真实链路状态，也更方便分析问题。

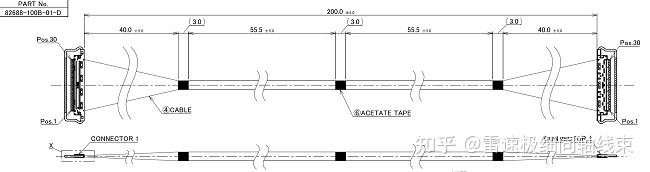

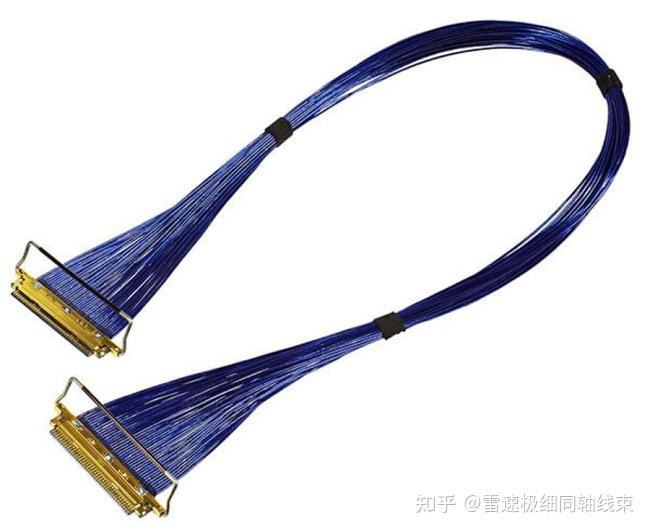

I-PEX 82688-100B-01-D本身采用40AWG极细同轴线，长度200mm，这种规格在目前轻薄本内部其实已经比较常见了。

二、I-PEX 20454-230T连接器有什么特点？

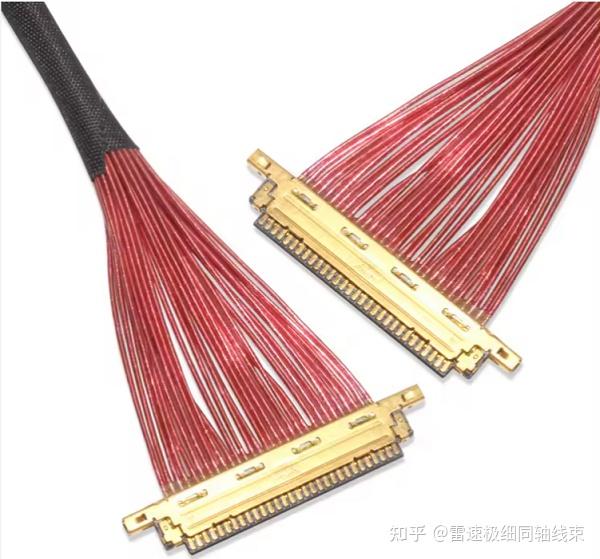

这类极细同轴线束上，使用的连接器型号是20454-230T，属于I-PEX CABLINE-VS系列；这个系列这些年在高速显示领域出现频率挺高，尤其是eDP屏线方案；它比较明显的特点，一个是机械锁结构；很多普通连接器主要依靠摩擦固定，但CABLINE-VS增加了锁扣设计，连接稳定性会更好一些，运输或者长期使用时不容易松动。另外，它本身也是偏高速设计的，现在不少高分辨率、高刷新率项目，对线束已经不只是“能点亮屏幕”这么简单，而是开始关注：

(1). 插损表现，

(2). 阻抗一致性，

(3). 高频稳定性；

所以很多项目里，即使接口尺寸兼容，也不代表真正能稳定跑高速。

三、选型和兼容与替代方案参考及建议

如果是做国产替代，个人觉得重点其实不只是“接口长得像不像”；真正影响高速稳定性的，还是线束本身的工艺和一致性。

3.1、首先是阻抗控制：高速差分Pair如果波动太大，很容易出现闪屏、掉屏或者误码问题。

3.2、其次是线材规格：82688-100B-01-D使用的是40AWG极细同轴线，这类线材比普通线更难加工，对生产精度要求会更高。

3.3、另外就是端接工艺：像20454-230T这种微间距高速连接器，对焊接精度、Pair长度控制都有一定要求，高速项目里这些细节其实很关键。

现在行业里已经有不少项目开始做CABLINE-VS相关替代方案了；我们这边目前也可以生产82688-100B-01-D对应结构的极细同轴线束组件，包括：长度定制、Pin定义调整、线材替换、高频测试适配；会根据不同项目需求做对应方案。

I-PEX 82688-100B-01-D这种1-1结构线束，更像是高速测试里的“标准验证方案”;它的核心优势并不是结构复杂，而是尽量减少信号路径中的干扰因素，让SI测试结果更加直接。随着高刷屏、AI PC以及高速显示设备越来越多，后面极细同轴线束在高速传输里的应用应该还会继续增加。
