Sony FCB-ER8530 4K机芯MIPI信号不稳定怎么处理？

在做4K视觉项目或嵌入式集成时，很多工程师都会遇到一个比较“玄学”的问题：Sony FCB-ER8530 4K机芯输出正常，但MIPI信号却时好时坏、甚至直接掉链路。这类问题往往不只是“软件配置”这么简单，更多是系统级信号完整性问题。结合实际项目经验，下面从原理到排查给你一套比较系统的解决思路。

一、先了解机芯本身的信号特性

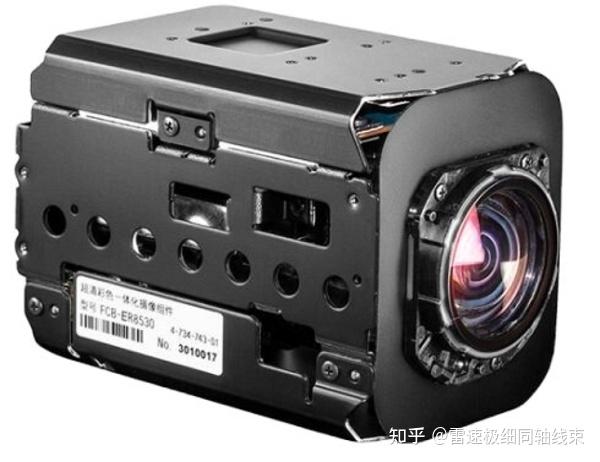

Sony FCB-ER8530 是一款典型的4K Block Camera，支持4K@30fps输出，内部基于高速CMOS图像传感器，数据吞吐量非常高。这类机芯在对外输出时（尤其是MIPI CSI接口）有几个特点：

高速差分信号（Gbps级）；

对时序和阻抗极其敏感；

抗干扰能力依赖布线与线材质量；

对供电稳定性要求高；

简单说：不是“能连上就行”，而是“信号链必须足够干净”。

二、MIPI信号不稳定的常见原因

1、线材问题（最常见）：高速MIPI信号本质类似RF信号，一旦线材不达标，就会出现：花屏、闪屏，丢帧，偶发断流；参考通用信号排查经验：连接问题往往优先考虑“线缆或接口异常”，更换线材是基础排查步骤。

重点关注：是否使用普通排线替代高速同轴，是否阻抗不匹配（非50Ω/100Ω差分），线长是否过长（>20cm风险显著增加）。

2、EMI干扰（很多人忽略）：尤其在以下环境：工业设备内部、电机/电源附近、多板堆叠结构，会导致：信号抖动、数据错误、链路不稳定。

表现很典型：“偶尔正常，一移动就不行”

3、供电不稳定：高速摄像机模块对电源非常敏感：电压波动、瞬态干扰、地不干净，都会影响MIPI PHY层稳定性。

常见问题：使用DC-DC噪声过大，地线回流路径设计不合理。

4、接口匹配或驱动配置问题 包括：MIPI lane数配置错误、时钟频率不匹配、接收端（ISP/FPGA）参数不一致；类似HDMI“分辨率不匹配”问题，本质是链路协商失败。

5、PCB设计问题（隐性杀手）：如果你是自研板卡，这一项必须重点检查：差分对长度不一致、阻抗未控制（走线宽度/层叠）、过孔过多、没有参考地层；很多“偶发问题”，其实是PCB设计埋雷。

三、实战解决方案（按优先级）

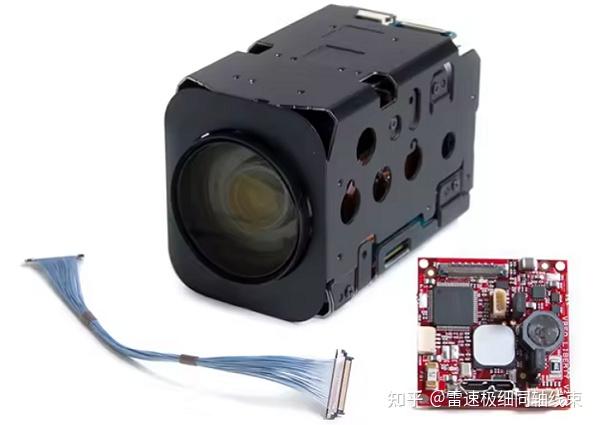

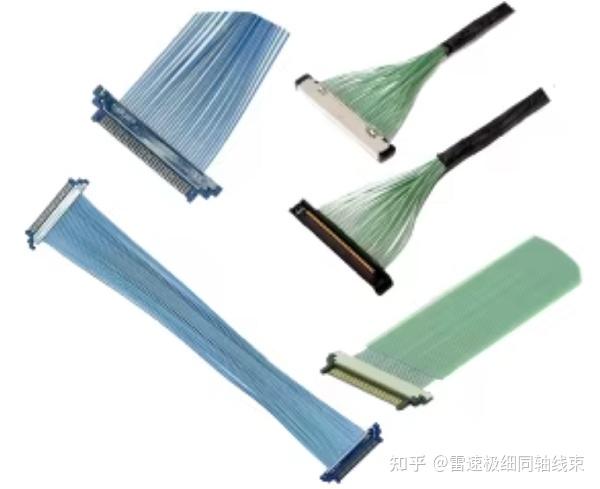

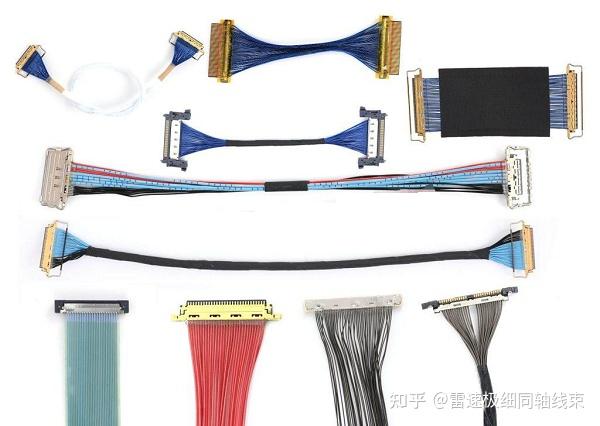

Step 1、先换线（最快验证）建议直接替换为：极细同轴线（micro coaxial cable），屏蔽良好、阻抗稳定，专用于高速MIPI/Camera Link；这是最有效的一步，很多问题直接解决。

Step 2、缩短链路：控制在10~15cm以内，减少连接器数量；高速信号 = 距离越短越稳定

Step 3、优化供电：使用LDO替代噪声大的DC-DC，增加去耦电容（0.1uF + 10uF组合），保证地平面完整。

Step 4、加屏蔽/远离干扰源：远离电机、电源模块，必要时加屏蔽罩，差分线紧耦合走线。

Step 5、检查协议配置：确认MIPI lane数量、时钟频率一致、ISP/FPGA配置匹配。

Step 6、回看PCB设计（如果是自研）重点检查：差分阻抗（100Ω）、等长控制、参考地连续性。

四、一些“经验坑位提醒”

4.1、 用普通FPC线替代同轴 → 99%出问题；

4.2、 线越长越好布线 → 完全错误；

4.3、只调软件不看硬件 → 浪费时间；

4.4、忽略接地 → 信号会“漂”。

Sony FCB-ER8530这类4K机芯，本质已经进入高速信号系统设计范畴；MIPI不稳定通常不是单点问题，而是：线材 + 供电 + PCB + EMI + 配置 的综合结果；实际项目中，最有效的排查顺序是：先换线 → 再看供电 → 再查配置 → 最后回到PCB；很多看似“玄学”的问题，本质都是信号完整性没做好。
