Sony FCB-EW9500H 4MP机芯和4K机芯线束差异在哪？

在做索尼机芯集成项目时，很多人一开始都会把注意力放在“分辨率”上，比如4MP、4K、2160P这些参数。但真正做过项目之后就会发现，一个更关键却常被忽略的点，其实是——线束到底该怎么选。

尤其是在使用 Sony FCB-EW9500H 这类机芯时，这个问题非常典型：同样可以输出2160P画面，为什么有的方案用普通线束就能稳定运行，而有的却必须使用极细同轴线？

一、表面是分辨率，底层是数据链路

先把一个核心认知讲清楚：4MP机芯 ≠ 真正的4K机芯。

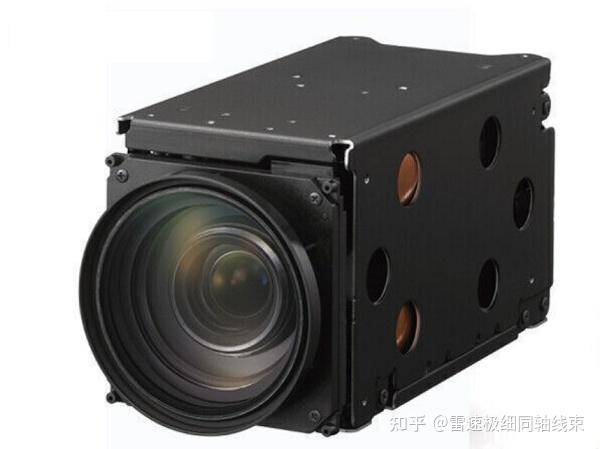

FCB-EW9500H本质上是约417万像素的4MP机芯，通过接口板或处理可以输出2160P格式画面。但这种“2160P输出”，更多是显示层面的结果，而不是底层原生4K数据链路。

而真正的4K机芯，尤其是支持4K/60的型号，其数据量和传输压力是完全不同级别的；换句话说，看起来分辨率接近，但：一个属于中高速视频传输，一个已经进入超高速信号系统；而线束的差异，正是由此产生。

二、从工程角度看：线束为什么会不一样？

如果只看接口名称，比如都是HDMI、LVDS，很容易误判“差不多”。但实际工程中，真正决定线束方案的，是三个东西：数据速率、信号完整性、抗干扰能力。

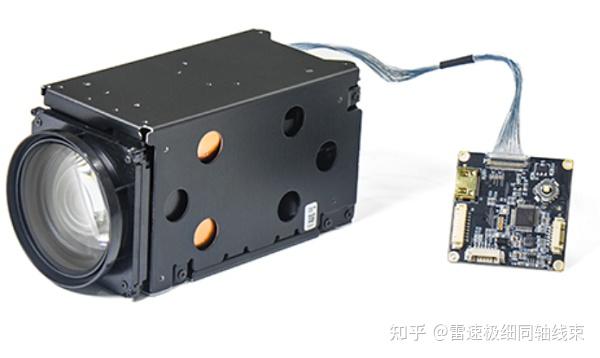

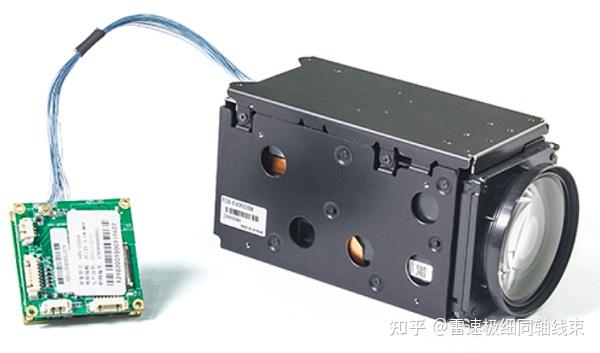

1、4MP机芯的线束特点：像 FCB-EW9500H 这种4MP机芯，常见配置包括：HDMI输出、LVDS内部信号、串口控制；这类信号虽然也是高速，但整体仍在一个“可控范围内”。因此在实际应用中：屏蔽线、常规同轴线、标准差分线基本都可以胜任；项目调试难度也相对较低，对线材的容忍度更高。

2、真4K机芯带来的变化：一旦进入原生4K（特别是4K/60），情况就完全不同了。首先是数据量的提升。分辨率翻倍的同时，帧率不变甚至更高，意味着数据带宽直接大幅增加；其次是信号频率变高，对线材的损耗、阻抗、串扰都会更加敏感；这时候如果继续使用普通线束，就很容易出现：画面闪烁、偶发黑屏、长时间运行不稳定，问题往往不是立刻暴露，而是在环境复杂或运行时间变长后才逐渐显现。

三、为什么4K机芯几乎都用极细同轴线？

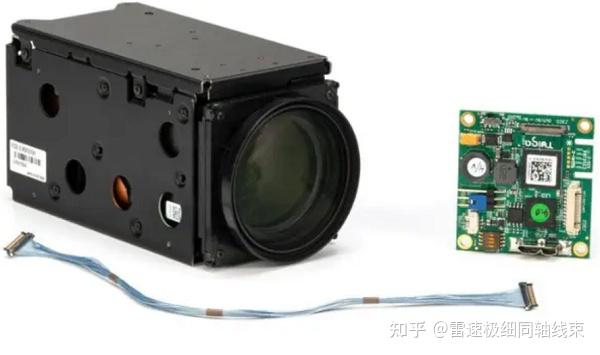

这也是很多人最关心的一点：所谓极细同轴线（micro coaxial cable），并不是简单“更细的线”，而是专门为高速信号设计的一种结构。

第一，它解决的是高频传输问题：在4K系统中，信号频率很高，普通线材会出现明显的信号衰减和失真。极细同轴线通过更稳定的结构和材料，可以有效控制高频损耗，让信号在传输过程中保持完整。

第二，它大幅降低串扰：高速差分信号最怕的就是互相干扰。普通线束在密集布线时，很容易出现串扰问题。而极细同轴线的每一路信号都有独立屏蔽层，相当于“各走各的通道”，互不影响，这对于4K系统来说非常关键。

第三，它更适合复杂结构：很多机芯应用并不是固定安装，而是：云台旋转、医疗设备内部走线、工业设备动态弯折；极细同轴线不仅更细，而且柔性更好，在狭小空间和动态环境中表现更稳定。

四、实际项目中最容易踩的坑

很多项目问题，其实都出在线束选型上，比如：有人认为“既然能出2160P，那线束应该一样”，结果项目上线后频繁掉画；也有人觉得“线能点亮就行”，但忽略了误码率和长期稳定性；还有人尝试用普通同轴替代极细同轴，短距离没问题，一旦环境复杂就开始出问题。这些情况，本质上都是低估了高速信号对线束的要求。

很多人习惯把线束当作“连接用的小配件”，但在高速视频系统里，这个想法其实是不成立的；当分辨率和带宽提升到一定程度后，线束本身就直接影响信号是否稳定、画面是否正常。选对了，系统稳定；选错了，再好的机芯也可能出问题。所以本质上，线束不是附属，而是整个系统中不可忽视的一环。
