为什么笔记本都在用极细同轴线束？以I-PEX 82067-100B-02-D为例讲透设计逻辑

在轻薄化和高速化双重趋势下，笔记本内部连接已经从传统排线逐步转向“极细同轴线束（micro coaxial cable）”。它不仅解决了空间问题，更关键的是解决了高速信号完整性（SI）问题。下面就以 I-PEX 82067-100B-02-D 这款典型线束为例，把背后的设计逻辑讲清楚。

一、为什么必须用极细同轴线束？

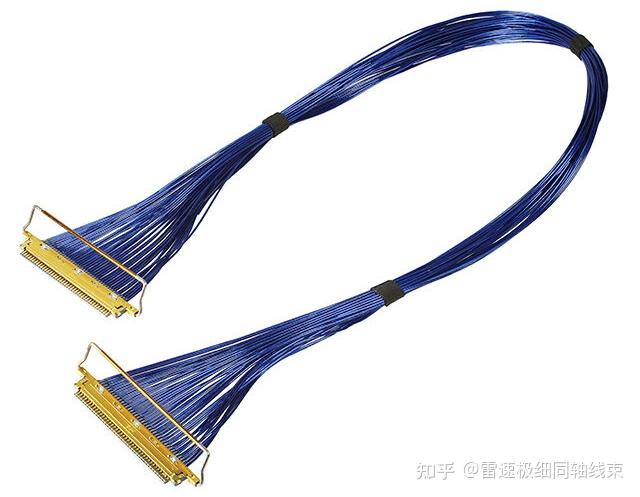

笔记本内部的显示接口（eDP / DP）已经进入 32Gbps 级别，高速信号对“串扰、损耗、阻抗连续性”的要求极高；而极细同轴线束的结构（中心导体+屏蔽层）天然具备抗干扰能力，能保证稳定的差分传输。以 82067-100B-02-D 为例：

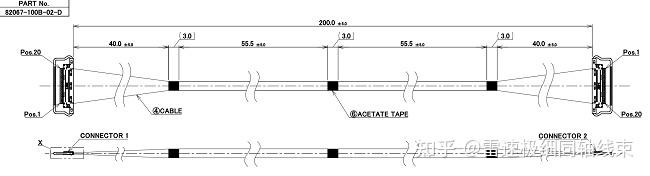

(1). 20Pin / 200mm / 1-N结构 ，

(2). 0.5mm pitch接口 ，

(3). 40AWG微同轴（50Ω阻抗） 。

本质上，它就是为“高速+紧凑空间”而生的标准解决方案。

二、很多人忽略了：连接器才是关键瓶颈

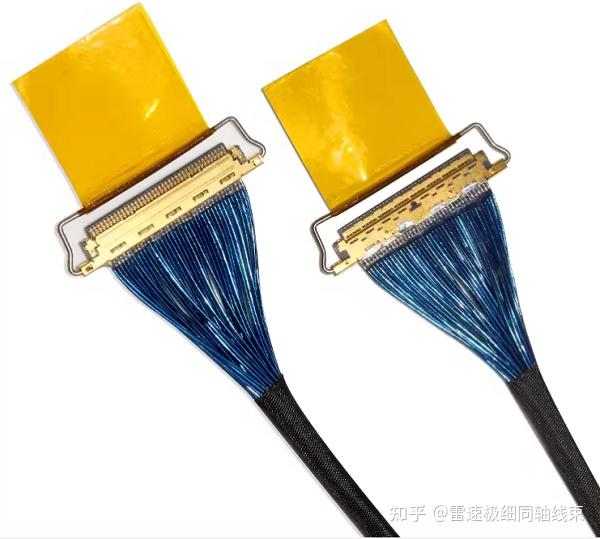

不少人会把注意力放在线材上，但实际项目里，问题很多是出在连接器；这类线束通常配的是 CABLINE-VS 系列接口，比如：连接器型号：20454-220T（0.5mm pitch），这个系列有几个点在项目里特别有感知：

(1). 机械锁结构：运输和装配过程中不容易松，

(2). 高速能力够用：32Gbps这一档基本覆盖主流需求，

(3). 结构成熟：不是最新，但胜在稳定。

说白了就是：它可能不是最极致的方案，但在量产项目里“风险最低”。

三、极细同轴线束到底解决了什么问题？

很多资料会讲原理，但从实际角度看，就三件事：

(1). 抗干扰能力：同轴结构本身带屏蔽，比FPC天然有优势，

(2). 阻抗稳定：:做差分对的时候更容易控制一致性，

(3). 空间与柔性平衡：40AWG这种线径，在转轴区域也能走得比较舒服。

有一次项目里，屏线刚好要绕铰链，如果用普通结构，寿命测试很难过；换成微同轴后，问题就没再出现。

四、选型和兼容与替代方案参考及建议

这部分其实是很多人最关心的，简单说几个实用的判断逻辑：

4.1、先看Pin数和长度：

(1). 20Pin：常规方案，

(2). 30/40Pin：高分辨率、高带宽，

(3). 长度建议优先控制在200mm以内（能短尽量短）。

4.2、再看平台兼容性：

CABLINE-VS这一套其实是个平台型设计，可以往上或往下替换：

(1). VS：标准方案（成熟稳定），

(2). VS II：屏蔽更好，EMI更稳，

(3). CA / CA II：更小尺寸、更高端方案；

一般项目逻辑是：能用VS就先用VS，除非EMI或空间不够，再升级。

4.3、替代方案：

现在很多项目都会做国产化或二供导入，核心关注点就三个：

(1). 接口是否兼容（pin定义+结构），

(2). 阻抗和SI指标能不能对齐，

(3). 批量一致性是否稳定；

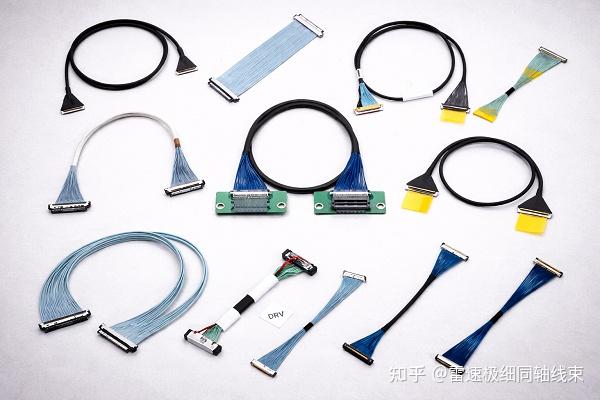

如果这些条件满足，其实完全可以用替代方案来做；我们这边也在做这类极细同轴线束组件，像82067-100B-02-D这种结构是可以做兼容替代的，项目需要的话一般都能配合打样验证。

为什么现在笔记本基本都在用极细同轴线束？不是因为“新”，而是因为它刚好解决了三个现实问题：高速信号能稳定跑、空间结构能适配、量产风险可控；像 82067-100B-02-D 这种，其实就是行业里长期验证下来的一种“折中最优解”。

我是【雷速极细同轴线束网】，如果你也在做类似项目，其实多看看不同方案的实际结构差异，会比单纯看参数更有帮助；有兴趣也可以自己查一下平台内里面这类资料。
