《汽车设计》期末押题

本学期《汽车设计》专业必修课一共讲解了总体设计、离合器设计、变速器设计、传动轴与万向节设计、车桥设计、悬架系统设计、转向系统设计、制动系统设计八章内容，考试均为大题，综合考察每章所学内容。为了帮助自己和看到这篇文章的你备考，我根据每章的重点和老师上课强调的考点做了两套押题卷（虽然是专家豆老师出的，你别说，有几题出的还是很活的），并附上答案，希望能有所帮助。祝大家都能取得满意成绩！

题目都是基于《汽车设计》重点知识点总结（已完结）中总结的知识点来出的，答案依据也可以在里面找到

模拟试题1

一、（12 分）某车企计划开发一款 5 座家用紧凑型轿车（M1 类），主打城市通勤与短途家用场景，请完成以下分析：

1. 该车型优先选择哪种驱动布置形式？请从动力性、操纵稳定性、空间利用率三个方面阐述选择理由。（9 分）
2. 该车型在设计时，需要确定哪些核心质量参数？请分别解释各参数的定义和设计意义。（6 分）

二、（12 分）膜片弹簧离合器是当前乘用车与轻型商用车广泛采用的离合器形式，请回答以下问题：

1. 相比传统圆柱螺旋弹簧离合器，膜片弹簧离合器具备哪些核心优势？重点说明其在高速工况与结构设计上的独有特点。（6 分）
2. 离合器扭转减振器由弹性元件和阻尼元件组成，分别说明二者的核心功用，并解释为何减振弹簧的个数通常选取偶数。（6 分）

三、（13 分）某前置后驱乘用车，相关基础参数如下：整车总质量m=1800kg，静态后轴载荷分配 55%，轮胎滚动半径r=0.32m，主减速器传动比i0=4.1，传动系统效率eta=0.92，发动机最大转矩Temax=380N·m，良好沥青路面附着系数varphi=1.2，轴距L=2.7m，质心高度hg=0.5m。请完成以下计算与分析：

1. 计算该车在水平路面满载起步时，为避免驱动轮打滑，所允许的最大一挡传动比i1。（8 分）
2. 该车型变速器最高挡设计为超速挡（传动比小于 1），请说明超速挡的核心设计目的。（5 分）

四、（13 分）在前置后驱汽车的传动系统中，十字轴式万向节与传动轴是核心传动部件，请回答以下问题：

1. 采用双十字轴万向节传动时，实现输入轴与输出轴全程等速旋转的三个核心条件是什么？若不满足该等速条件，会对传动系统产生哪些不利影响？（7 分）
2. 什么是传动轴的临界转速？在长轴距客车与货车车型中，通常将传动轴分段设计，请说明分段设计的核心原因及带来的性能优势。（6 分）

五、车桥与驱动桥设计（12 分）

驱动桥是汽车传动系统的核心总成，主减速器与差速器是决定其性能的关键部件，请完成以下问题：

1. 轿车与轻型越野车的驱动桥主减速器广泛采用双曲面齿轮传动，相比弧齿锥齿轮传动，双曲面齿轮传动具备哪些核心优势？又存在哪些应用局限性？（6 分）
2. 某中型货车采用普通锥齿轮式差速器，已知其锁紧系数K=0.12，驱动桥总轴荷 G2=22000N，车辆行驶时一侧车轮处于附着系数φ1的泥泞路面，另一侧车轮处于附着系数φ2=0.65的干燥沥青路面，计算该驱动桥能够发出的最大驱动力。（6 分）

六、（12 分）汽车悬架的设计直接决定车辆的行驶平顺性与操纵稳定性，是整车底盘设计的核心环节，请回答以下问题：

1. 在乘用车悬架设计中，对前、后悬架的静挠度有哪些核心匹配原则？请详细说明如此匹配的设计理由。（6 分）
2. 麦弗逊式独立悬架与双横臂式独立悬架是乘用车前悬架的两大主流形式，请分别说明两种悬架的结构特点、核心优缺点及适用车型。（6 分）

七、（12 分）现代汽车转向系统已从传统机械转向，逐步发展到电动助力转向，再到线控转向系统，请完成以下分析：

1. 电动助力转向系统（EPS）的理想助力特性是什么？请结合车速与转向盘力矩两个维度，说明该特性的设计逻辑。（6 分）
2. 线控转向系统（SBW）取消了转向盘与转向轮之间的刚性机械连接，相比传统机械转向系统，其具备哪些核心技术优势？同时在量产应用中面临哪些关键技术挑战？（6 分）

八、（14 分）制动系统是汽车行驶安全的核心保障，其性能直接决定车辆的主动安全能力，请回答以下问题：

1. 请从热稳定性、水稳定性、制动效能、结构与维护四个维度，对比分析盘式制动器与鼓式制动器的核心性能差异。（8 分）
2. 汽车制动系统设计中，为何强制要求设置两套独立的制动管路？相关国标对单套管路失效后的制动性能有何硬性要求？同时说明前后轮制动器制动力矩分配的核心设计原则。（6 分）

模拟试题2

一、（本题 12 分）某车企计划开发一款面向家庭用户的紧凑型燃油轿车，需完成总体方案设计。请回答以下问题：

1. 针对该车型的使用场景，你推荐采用哪种动力布置形式？请说明该布置形式的核心优势与设计局限性。（6 分）
2. 该车设计过程中需确定整车外廓尺寸、轴荷分配、比功率三类核心参数，请分别说明确定这三类参数时需重点考量的约束条件与设计原则。（6 分）

二、（12 分）膜片弹簧离合器是当前乘用车与轻型商用车的主流离合器形式，请回答以下问题：

1. 后备系数 β 是离合器设计的核心参数，请说明后备系数的定义，并阐述乘用车离合器选取后备系数时，需要考虑哪些核心影响因素。（6 分）
2. 离合器设计中，明确要求从动部分的转动惯量应尽可能小，请解释这一设计要求的核心原因，以及从动盘设计中可采取哪些具体措施来减小转动惯量。（6 分）

三、（13 分）某前置后驱乘用车，发动机最大功率 120kW，最大功率对应转速 6000rpm，最大转矩 240N・m，主减速器传动比 i₀=4.1，轮胎滚动半径 r=0.32m，传动系统总效率 η=0.9，轮胎与路面附着系数 φ=0.8，满载总质量 1700kg，设计最高车速 185km/h。请完成以下计算与分析：

1. 计算变速器最高挡（直接挡，i_g=1）能否满足设计最高车速要求；
2. 简述该变速器中间挡位传动比的匹配原则，以及如何保证换挡平顺性。

四、（13 分）汽车传动系统中，万向节与传动轴是动力传递的核心部件，需适配不同工况的传动需求。请回答以下问题：

1. 某越野汽车的变速器与分动器之间、转向驱动桥的车轮与差速器之间，应分别选用哪种类型的万向节？请分别说明选型依据。
2. 某长轴距重型货车的传动轴出现高速共振断裂风险，请从设计角度说明可通过哪些参数调整提升传动轴的临界转速，避免共振失效。

五、（12 分）某越野车型采用摩擦片式限滑差速器，其锁紧系数 K=0.6，驱动桥满载轴荷 G₂=24000N，车辆行驶时，左侧驱动轮位于泥泞路面，附着系数 φ₁=0.2，右侧驱动轮位于沥青路面，附着系数 φ₂=0.9，左右车轮垂直载荷均匀分配。请完成以下计算与分析：

1. 计算该差速器的转矩比 K_b，并说明锁紧系数 K 的物理意义；
2. 计算该驱动桥在此工况下能够发出的最大驱动力；
3. 对比分析该限滑差速器与普通锥齿轮差速器，在低附着路面工况下的牵引力利用差异。

六、（本题 13 分）某家用城市 SUV 需完成前后悬架系统匹配设计，兼顾行驶平顺性与操纵稳定性。请回答以下问题：

1. 该车前悬架选用麦弗逊式独立悬架，后悬架选用扭转梁随动臂式非独立悬架，请分别说明该悬架组合适配城市 SUV 使用场景的核心优势。（6 分）
2. 在悬架参数设计中，需匹配前后悬架的静挠度与侧倾角刚度，请分别说明这两个参数的前后匹配原则，以及不遵循该原则会对车辆行驶特性产生哪些不良影响。（7 分）

七、（12 分）当前乘用车主流采用电动助力转向系统（EPS），请结合汽车设计相关知识，完成以下分析：

1. 简述完整的机械转向系统由哪三大核心机构组成，以及各机构的核心功能；
2. 对比分析齿轮齿条式转向器与循环球式转向器的性能差异与适用车型；
3. 画出电动助力转向系统的理想助力特性曲线，并说明其设计逻辑。

八、（本题 13 分）制动系统是汽车行驶安全的核心部件，需在不同工况下保证制动效能、稳定性与可靠性。请回答以下问题：

1. 某高性能轿车前制动器选用浮动钳式盘式制动器，后制动器选用领从蹄式鼓式制动器，请分别说明前后制动器选型的设计考量与合理性。
2. 车辆在下长坡连续制动时，易出现制动效能热衰退现象，请说明热衰退的产生机理，以及在制动器设计过程中可通过哪些措施提升抗热衰退能力。

参考答案

模拟试题1

一、

1.优先选择前置前驱（FF）布置形式（2 分）

动力性：城市通勤工况下，FF 布置前桥轴荷大，前轮作为驱动轮具备更强的越障能力，能更好应对城市复杂路面；虽爬坡能力弱于 FR/RR，但城市道路坡度小，该短板影响极低（1 分）。

操纵稳定性：FF 布置天然具备不足转向特性，符合城市通勤的安全驾驶需求，不易出现甩尾失控；制动时轴荷前移，虽后轴制动力受限，但城市工况制动强度低，整体制动安全性可满足需求（1 分）。

空间利用率：FF 布置动力总成紧凑，取消了传动轴，车内地板可做到全平，大幅提升前排与后排乘坐空间；发动机布置在轴距外，轴距可缩短，提升城市通勤的转弯机动性，同时后备箱空间更规整（2 分）。

2.

（1）整车整备质量（m₀）定义：汽车带有全部装备（含随车工具、备胎等）、加满燃料和水，但无乘员、无载货时的整车质量。设计意义：是轻量化设计核心指标，减小该值可提升动力性、降低油耗，改善燃油经济性。

（2）汽车总质量（mₐ）定义：汽车装备齐全，并按规定满载乘员（5 座家用车含驾驶员共 5 人）时的整车总质量。设计意义：用于动力、悬架、制动、轮胎等部件的选型与强度计算，是整车性能设计的基础。

（3）轴荷分配定义：汽车空载、满载静止时，前轴、后轴垂直载荷占总质量的比例。设计意义：直接影响操纵稳定性、制动安全性、轮胎磨损均匀性与转向轻便性，是底盘布置关键参数。

二、

1.膜片弹簧离合器的核心优势

具备理想的非线性弹性特性，摩擦片磨损后，压紧力下降幅度极小，能长期稳定传递发动机转矩，解决了螺旋弹簧磨损后压紧力显著衰减的问题（1 分）。

高速工况优势：高速旋转时，膜片弹簧受离心力影响小，压紧力降低极少，性能稳定性远优于螺旋弹簧（螺旋弹簧高速时易受离心力影响产生弯曲，压紧力大幅下降）（2 分）。

结构设计优势：结构简单，轴向尺寸小，零部件数量少、质量小，便于整车动力总成布置；同时兼压紧弹簧与分离杠杆的双重作用，取消了分离杠杆机构，结构更紧凑，动平衡性更好（2 分）。

压力分布均匀，摩擦片磨损均匀，通风散热性好，使用寿命长；易于大批量生产，制造成本可控（1 分）。

2.扭转减振器元件功用与弹簧数量设计

（1）弹性元件核心功用：降低传动系的扭转刚度，改变系统固有振型，避开发动机转矩主谐量激励引起的共振，从根源上降低传动系的扭转振动（2 分）。

（2）阻尼元件核心功用：有效耗散振动能量，衰减传动系的扭转振动，降低振动与噪声，提升传动系统平顺性（2 分）。

（3）偶数设计原因：减振弹簧沿圆周均匀布置，选取偶数可保证离合器从动盘的动平衡，避免因弹簧布置不对称导致旋转时产生偏心振动，同时可使弹簧受力更均匀，提升减振器工作稳定性（2 分）。

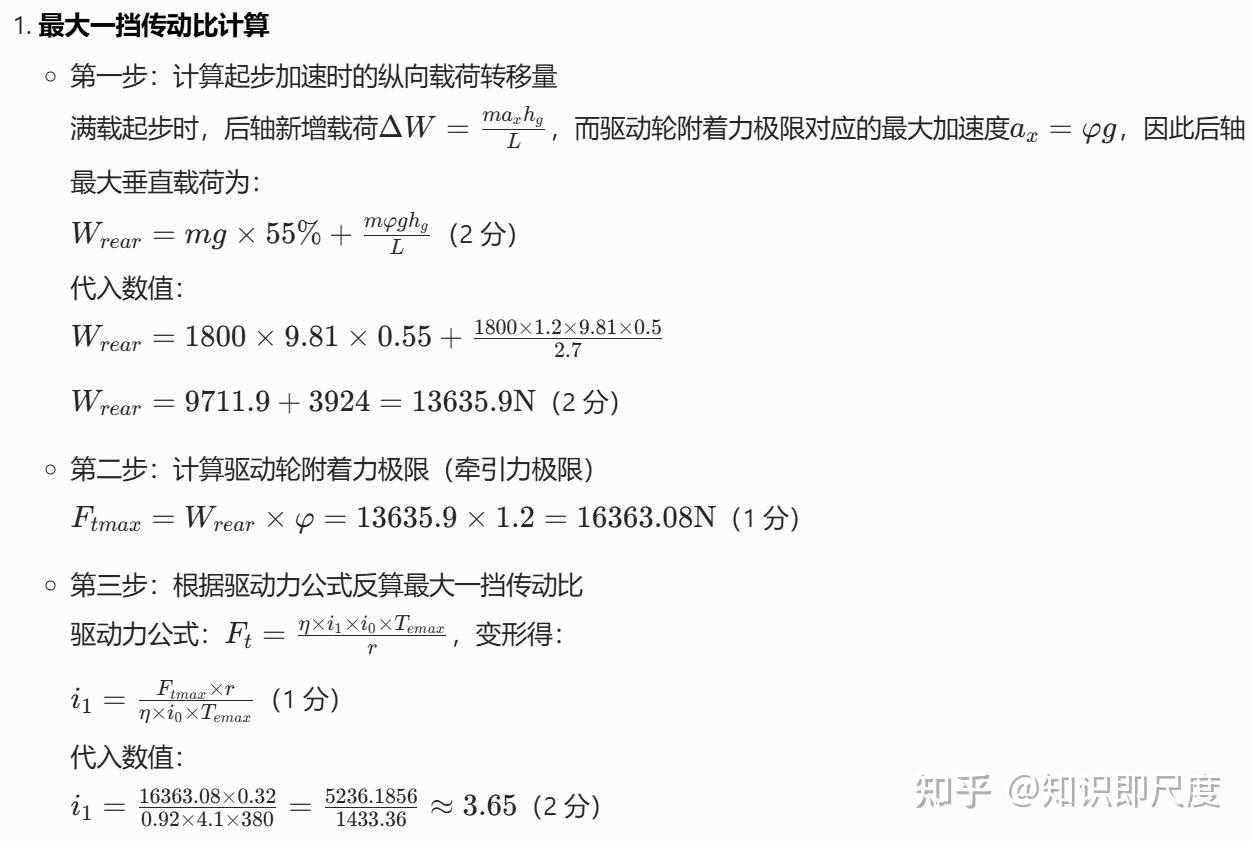

三、

2.超速挡的核心设计目的

（1）降低发动机工作转速，在高速巡航工况下，使发动机处于经济转速区间，显著降低百公里燃油消耗量，提升整车燃油经济性（2 分）。

（2）发动机转速降低，可减少发动机的机械磨损与运转噪声，提升高速行驶的乘坐舒适性，同时延长发动机使用寿命（1 分）。

（3）在发动机最高转速不变的前提下，超速挡可提升车辆的最高设计车速，拓展车辆的动力性能上限（1 分）。

（4）高速工况下，发动机转速降低可减小传动系统的振动，提升传动系统工作平顺性与使用寿命（1 分）。

四、

1.双十字轴万向节等速条件与不利影响

三个核心等速条件：① 采用两个结构完全相同的十字轴万向节；② 与传动轴相连的两个万向节叉布置在同一平面内；③ 第一个万向节的主动叉与传动轴的夹角，等于第二个万向节的从动叉与传动轴的夹角（3 分）。

不满足条件的不利影响：① 输出轴与输入轴产生瞬时角速度差，导致传动系统产生周期性的转速波动，引发扭转振动与噪声（1 分）；② 角速度波动会产生附加动载荷与附加弯矩，加剧万向节、传动轴及传动系统相关零部件的磨损，降低使用寿命（1 分）；③ 严重时会引发传动系统共振，造成传动轴断裂、万向节损坏等致命故障，同时影响车辆行驶平顺性（2 分）。

2.传动轴临界转速与分段设计

临界转速定义：当传动轴的工作转速接近其弯曲固有频率对应的转速时，会发生共振现象，振幅急剧增加甚至导致传动轴折断，该转速即为传动轴的临界转速，也是旋转轴失去稳定性的最低转速（3 分）。

分段设计的核心原因与优势：核心原因是传动轴的临界转速与支承长度的平方成反比，长轴距单根传动轴的支承长度大，临界转速低，易出现工作转速接近临界转速的共振风险（1 分）。优势：① 分段后每段传动轴的支承长度缩短，临界转速显著提升，可避开工作转速区间，避免共振，提升传动轴工作可靠性（1 分）；② 分段设计可改善传动系的弯曲刚度，降低振动与噪声，提升传动平顺性；③ 可适配整车底盘布置，降低传动轴布置难度，同时便于维修与拆装（1 分）。

五、

1.双曲面齿轮传动的优势与局限性

（1）核心优势：① 主、从动齿轮轴线垂直不相交，存在偏移距，相同传动比下主动齿轮分度圆直径更大，轮齿弯曲强度与接触强度更高，承载能力更强（1 分）；② 传动比上限更高，当主减速比i0​>4.5时，相比弧齿锥齿轮更具设计优势，同时可通过下偏移降低车身地板高度与整车质心，提升轿车行驶稳定性（1 分）；③ 同时啮合齿数更多，重合度更大，运转更平稳，噪声更低；主动齿轮螺旋角更大，不产生根切的最小齿数更少，便于实现大传动比设计（1 分）；④ 偏移距设计有利于多轴驱动桥的贯通，提升整车底盘布置灵活性，刀具使用寿命更长（1 分）。

（2）应用局限性：① 主动齿轮螺旋角大，工作时产生的轴向力更大，对轴承的承载能力与支承刚度要求更高，轴承负荷增大（1 分）；② 齿面间存在纵向滑动，摩擦损失增加，传动效率低于弧齿锥齿轮，同时对润滑油要求高，必须使用专用的双曲面齿轮油，抗胶合能力较差，易出现齿面烧结失效（1 分）。

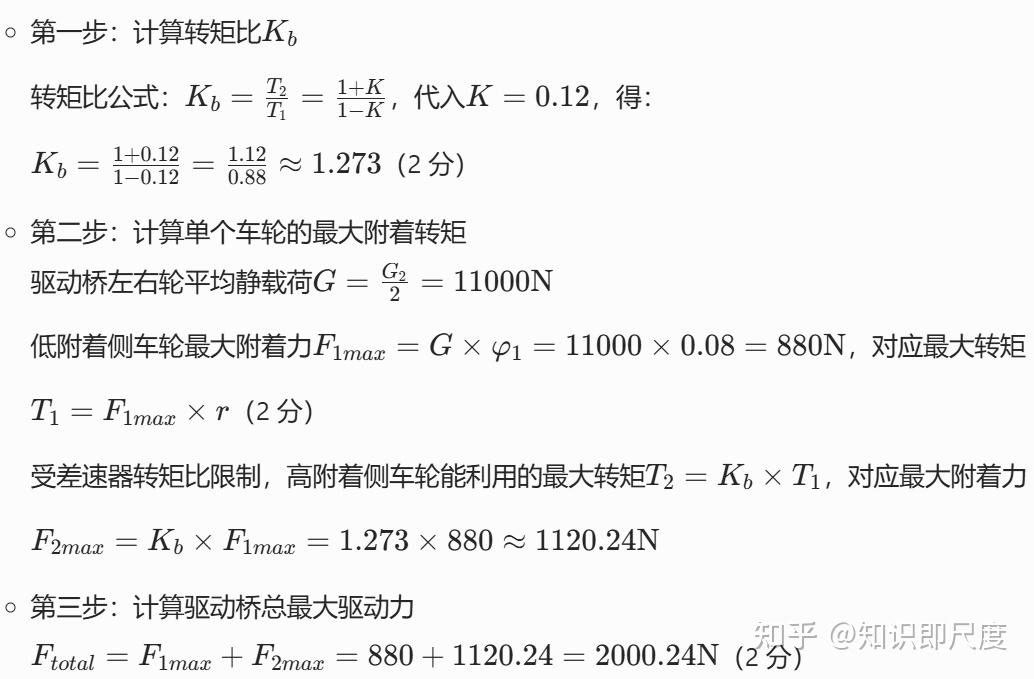

2.

最后加上对F2的附着条件校核

六、

1.前后悬架静挠度匹配原则与理由

（1）核心匹配原则：① 前、后悬架的静挠度应尽可能接近，差值不宜过大，避免车身产生共振；② 前悬架的静挠度应小于后悬架的静挠度，乘用车通常后悬架静挠度比前悬架大 5%~15%（2 分）。

（2）设计理由：① 避免共振：车身振动由前、后悬架的振动共同决定，若前后悬架静挠度完全相等，固有频率一致，易引发车身整体共振，因此需保证二者固有频率存在小幅差异（1 分）。② 抑制车身俯仰振动：后悬架静挠度更大，对应悬架刚度更小，可有效衰减路面激励引发的车身俯仰振动，提升行驶平顺性（1 分）。③ 适配载荷波动：后轴载荷随乘客数量、行李装载量的波动幅度远大于前轴，更大的静挠度（更小的刚度）可更好适应后轴载荷变化，保证不同载荷下的平顺性（1 分）。④ 提升乘坐舒适性：后排为主要乘客区域，后悬架更小的刚度可降低后排乘客的振动加速度，提升后排乘坐舒适性（1 分）。

2.麦弗逊式与双横臂式悬架对比

（1）麦弗逊式独立悬架：① 结构特点：由滑柱、下横臂、横向稳定杆组成，取消了上横臂，以减震器滑柱作为上支承，结构高度集成（1 分）。② 优点：结构简单、占用横向空间极小，便于发动机舱布置，成本低、维修方便；簧下质量小，行驶平顺性好（1 分）。③ 缺点：滑柱承受较大的侧向力，易加剧减震器磨损，影响使用寿命；侧倾中心高度变化大，轮距变化较明显，轮胎磨损快，操控极限低于双横臂式（1 分）。④ 适用车型：家用紧凑型、中型轿车，城市代步型 SUV（0.5 分）。

（2）双横臂式独立悬架：① 结构特点：由上、下两个横臂组成，车轮定位参数可通过横臂长度与角度精准设计，结构刚度大（1 分）。② 优点：侧倾中心高度稳定，轮距变化小，轮胎接地性好，操控上限高；可通过优化导向机构设计，实现抗前俯、抗后仰功能，制动与加速工况车身姿态控制好；侧向刚度大，承载能力强（1 分）。③ 缺点：结构复杂，占用横向空间大，不利于发动机舱布置，成本高、维修难度大（0.5 分）。④ 适用车型：性能车、跑车、中大型豪华轿车、硬派越野车（0.5 分）。

七、

1.EPS 理想助力特性与设计逻辑

（1）理想助力特性：车速感应型助力特性，即助力矩是转向盘力矩和车速的双变量函数；车速一定时，转向盘力矩越大，助力矩越大；转向盘力矩一定时，车速越低，助力矩越大；车速越高，助力矩越小（3 分）。

（2）设计逻辑：① 低速工况（如泊车、城市低速转弯）：提供大助力矩，大幅降低驾驶员转向操纵力，提升转向轻便性，减轻驾驶疲劳（1.5 分）。② 高速工况（如高速巡航）：减小助力矩甚至提供反助力，提升转向盘力矩反馈，让驾驶员获得清晰的路感，避免高速转向过于灵敏导致车辆失控，提升高速行驶的操纵稳定性与安全性（1.5 分）。

2.线控转向系统的优势与技术挑战

（1）核心技术优势：① 转向系统布置灵活性大幅提升，取消了转向传动轴，无需考虑转向柱的机械布置空间，便于整车底盘与座舱设计，同时碰撞时无转向柱侵入驾驶舱的风险，提升了被动安全性（1.5 分）。② 转向传动比可实现全工况无级可调，低速时设置小传动比提升转向机动性，高速时设置大传动比提升转向稳定性，解决了传统机械转向系统传动比固定的设计矛盾（1.5 分）。③ 可与车辆稳定控制系统、自动驾驶系统深度融合，快速精准执行转向指令，是高阶自动驾驶的核心执行机构，拓展性极强（1 分）。

（2）关键技术挑战：① 安全冗余设计要求极高，无机械连接的情况下，必须设置电源、传感器、ECU、转向电机的全冗余系统，避免单一故障导致转向失效，研发与制造成本大幅提升（1 分）。② 路感反馈模拟难度大，传统机械转向的路感通过机械结构直接传递，线控转向需通过路感电机模拟真实路感，对算法精度与实时性要求极高，易出现路感虚假、延迟的问题（1 分）。③ 系统实时性与可靠性要求严苛，转向信号的传输与执行必须做到微秒级延迟，同时需应对车载复杂电磁环境的干扰，保证全工况下的稳定工作（1 分）。

八、

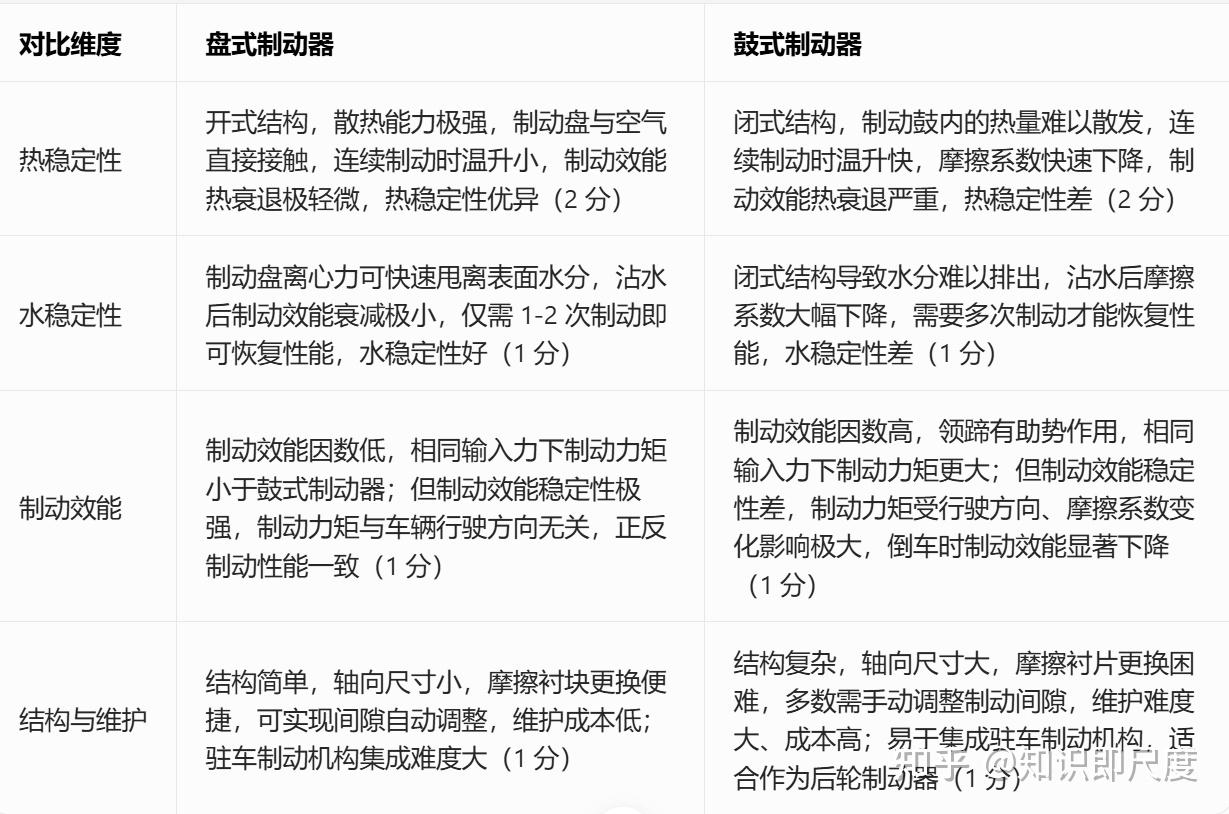

1.盘式与鼓式制动器的核心差异

2.双回路设计要求与制动力分配原则

（1）双回路设计原因与国标要求：① 设计原因：单套制动管路出现泄漏、失效故障时，另一套独立管路仍能提供制动能力，避免制动系统完全失效，是保障行车安全的核心冗余设计（1 分）。② 国标要求：当一套管路失效时，剩余的行车制动能力不得低于原设计制动能力的 30%，保证车辆仍能实现有效减速与停车（1 分）。

（2）前后轮制动力矩分配核心设计原则：① 保证制动时车辆的方向稳定性与操纵性，避免前轮先抱死丧失转向能力，或后轮先抱死发生甩尾失控，理想状态下应保证前后轮同时抱死（1 分）。② 适配制动时的轴荷转移，紧急制动时车辆轴荷大幅前移，前轴垂直载荷显著增加，后轴垂直载荷减小，因此前轴制动器制动力矩应大于后轴，制动力分配系数需与轴荷转移特性匹配（1 分）。③ 兼顾不同载荷工况下的制动性能，乘用车需保证空载、满载状态下，前后轮制动力分配均接近理想制动曲线，同时满足相关法规对制动效能、制动方向稳定性的强制要求（1 分）。④ 保证制动时车身姿态稳定，合理的制动力分配可抑制制动时的车身点头现象，提升制动平顺性（1 分）。

模拟试题2

一、

（1）选型：优先采用前置前驱（FF）布置形式（1 分）。

核心优势（3 分，每点 1 分）：

• 空间利用率高：动力总成集成度高，取消贯穿车厢的传动轴，地板平整度好，最大化拓展家用场景的驾乘与储物空间；
• 操纵稳定性优异：前桥轴荷占比高，天然具备不足转向特性，城市高速工况不易甩尾失控，操控更安全；
• 结构紧凑成本低：零部件数量少，布置难度低，制造与维修成本适配家用车定位，且前悬更短，最小转弯半径更小，城市泊车更灵活。

设计局限性（2 分，每点 1 分）：

• 爬坡能力受限：上坡时质心后移，前轴垂直载荷降低，驱动轮附着力下降，极限爬坡能力弱于 FR 车型；
• 前轴负荷大：前轮同时承担驱动、转向、制动功能，轮胎磨损更严重，满载时前轴轴荷下降，高速制动稳定性弱于同级别 FR 车型。

（2）

整车外廓尺寸

• 约束条件：严格遵守 M1 类乘用国标的外廓尺寸强制限值，同时受城市道路通行、泊车空间、整车总布置边界约束；
• 设计原则：在满足驾乘空间与底盘部件布置的前提下，尽可能控制外廓尺寸，提升城市通行灵活性，同时优化风阻系数兼顾燃油经济性。

轴荷分配

• 约束条件：受 FF 驱动形式、轮胎附着极限、制动法规约束，需保证空载 / 满载轴荷波动在合理范围；
• 设计原则：满载前轴轴荷控制在 47%~60% 区间，保证驱动轮附着力；匹配制动系统设计，兼顾转向轻便性与轮胎均匀磨损。

比功率

• 约束条件：受机动车动力性法规、发动机性能、整车总质量、动力性目标、燃油经济性目标约束；
• 设计原则：以最高车速、加速性能目标为核心匹配合理值，保证家用场景动力需求，同时兼顾燃油经济性，与同级别车型对标控制在合理区间。

二、

（1）定义（2 分）：后备系数 β 是离合器所能传递的最大静摩擦力矩 Tc 与发动机最大转矩 Temax 的比值，即 β=Tc/Temax（β>1），是反映离合器传递发动机最大转矩可靠程度的核心参数。

核心影响因素（4 分，每点 1 分）：

• 摩擦片磨损补偿：需保证摩擦片磨损后仍能可靠传递转矩，β 不能过小；
• 传动系过载保护：为防止传动系零部件损坏、保证操纵轻便，β 不宜过大；
• 发动机特性：家用乘用车多为汽油机，转矩平稳，β 取值 1.20~1.75；柴油机转矩波动大，β 需更大；
• 使用工况：经常满载、爬坡，β 需适当增大；膜片弹簧离合器压紧力磨损后变化小，β 可略小于螺旋弹簧离合器。
  （2）核心原因（3 分）：离合器分离后，从动部分与变速器输入轴同步转动。若从动部分转动惯量过大，换挡时发动机转速下降慢，待啮合齿轮间会产生较大转速差，加剧换挡冲击与齿轮磨损；同时会增大传动系共振风险，因此必须减小从动部分转动惯量，提升换挡平顺性。
  具体措施（3 分，每点 1 分）：
• 优化从动盘结构：减小从动盘本体的直径与厚度，采用钢板冲压成型，开设减重孔，在保证强度的前提下减小质量与回转半径；
• 材料轻量化：从动盘本体、摩擦片钢背采用高强度轻质合金，降低转动惯量；
• 减小摩擦片径向宽度，降低摩擦片的转动惯量。

三、

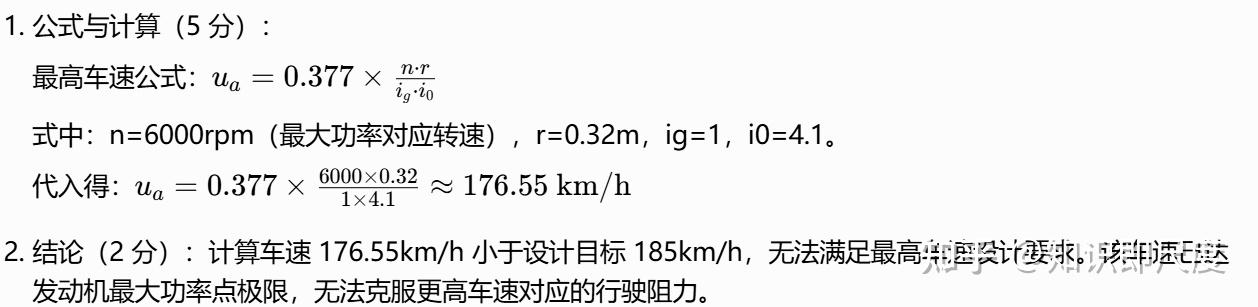

（1）

（2）匹配原则（3 分）：核心采用等比级数分配原则，相邻挡位传动比的公比 s 为发动机最大转矩与最大功率对应转速的比值；低挡位公比可适当增大保证动力性，高挡位公比减小提升平顺性；一挡满足爬坡度与附着极限，最高挡满足最高车速目标，中间挡位平滑过渡。

换挡平顺性措施（3 分，每点 1 分）：

• 优化高挡位传动比级差，减小换挡转速差，降低冲击；
• 前进挡配备锁环式同步器，保证换挡时齿轮转速同步，消除冲击；
• 对换挡齿轮进行齿向、齿廓修形，降低啮合冲击与噪声；
• 优化换挡操纵机构，减小换挡行程与换挡力，提升操作一致性。

四、

（1）变速器与分动器之间：选用十字轴式不等速万向节（2 分）。

依据（2 分）：该位置两轴夹角小、位置固定，无严苛等速要求；十字轴式万向节结构简单、承载能力强、传动效率高、成本低，通过双万向节合理布置即可消除不等速影响，满足越野车大转矩传递需求。

车轮与差速器之间：选用球笼式等速万向节（1 分）。

依据（2 分）：转向驱动桥车轮转向、跳动时，半轴夹角会大范围连续变化；球笼式等速万向节可在 35°~37° 夹角内实现完全等速传动，承载能力强，能避免不等速传动带来的附加载荷、振动与噪声，适配转向驱动桥工况。

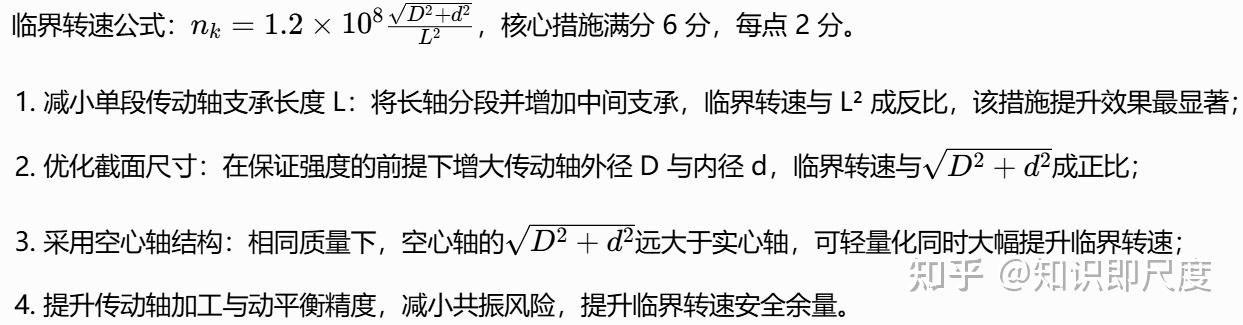

（2）

五、

（1）

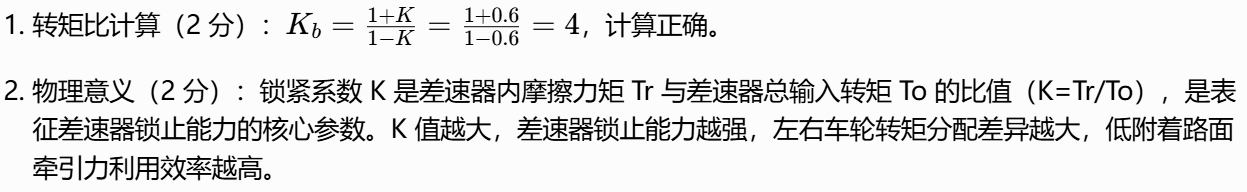

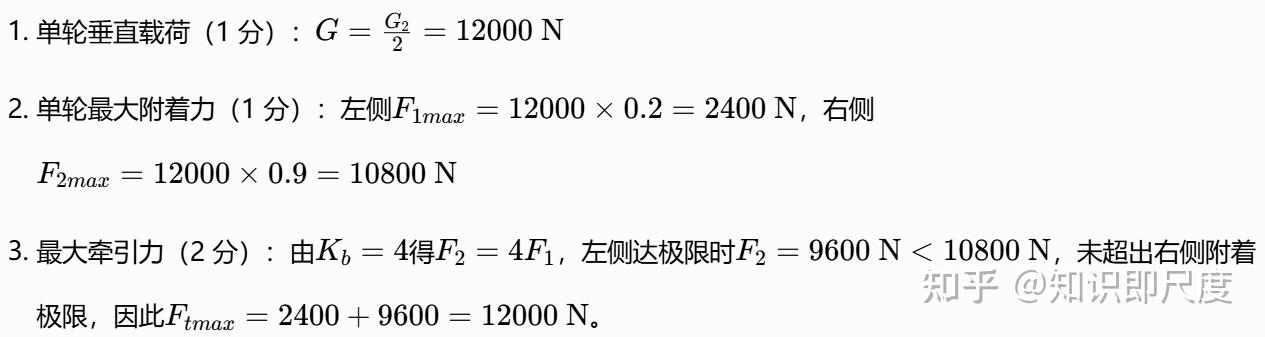

（2）

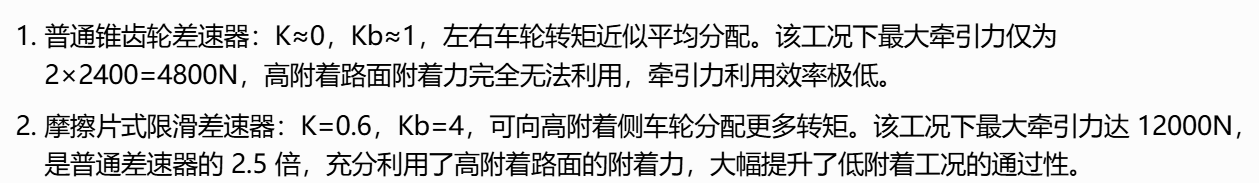

（3）

六、
（1）前麦弗逊悬架优势（3 分）：结构紧凑，适配城市 SUV 前置前驱布局，优化前舱空间；簧下质量小，轮胎接地性好，兼顾城市铺装路面平顺性与轻度非铺装路面通过性；结构简单可靠，成本与维护成本低，适配家用定位。

后扭转梁悬架优势（3 分）：占用空间极小，最大化拓展后备箱与后排空间，适配家用 SUV 载人储物需求；结构简单可靠，成本低，天然具备不足转向特性，转弯时可实现后轮随动转向，避免过多转向风险，提升城市工况操纵安全性。

（2）静挠度匹配（3 分）：

• 原则：前后静挠度接近但不相等，避免车身共振；遵循前悬架静挠度小于后悬架的原则，比值推荐 0.8~0.9。
• 不良影响：前后静挠度相等易引发共振，平顺性恶化；前静挠度大于后悬架，会加剧车身俯仰振动，后排舒适性严重下降，制动前俯量增大，影响制动稳定性。

侧倾角刚度匹配（4 分）：

• 原则：必须遵循前悬架侧倾角刚度大于后悬架的核心原则，保证车辆稳态不足转向特性，提升操纵稳定性。
• 不良影响：若后悬架侧倾角刚度更大，转弯时后轴轴荷转移更大，后轴先达附着极限，车辆出现过多转向，高速转弯易甩尾失控；刚度过小，车身侧倾过大；刚度过大，轮胎接地性变差，极限操控性能下降。

七、

（1）三大核心机构：转向操纵机构、转向器、转向传动机构（1 分）。

核心功能：

• 转向操纵机构：将驾驶员施加在转向盘上的力矩和转角，可靠传递到转向器，是驾驶员与转向系统的交互接口；
• 转向器：核心功能是减速增扭，将输入的小力矩、大转角转换为大力矩、小转角输出，同时改变力的传递方向；
• 转向传动机构：将转向器输出的力矩和转角传递到左右转向节，使两侧转向轮按理想转角关系偏转，实现车辆转向。

（2）性能差异：齿轮齿条式结构简单紧凑，正逆效率高，转向灵敏路感清晰，但承载能力有限；循环球式结构复杂，传动效率高，逆效率可设计得更低，路面冲击小，承载能力强，使用寿命长，但制造成本高、维修难度大。

适用车型：齿轮齿条式适用于轿车、轻型客车等中小型乘用车；循环球式适用于中重型货车、大型客车、越野汽车等重载车型。

（3）理想助力特性曲线：横坐标为转向盘力矩，纵坐标为助力矩；曲线分为无助力死区、线性助力区、助力饱和区三个核心分段；曲线随车速升高整体下移，原地转向助力最大，高速助力最小。

设计逻辑：低速 / 原地转向提供大助力，提升转向轻便性；中高速随车速升高降低助力，保证清晰路感，避免转向过于灵敏，提升高速操纵稳定性；死区设计避免高速直线行驶时转向过于灵敏，抑制路面扰动带来的转向盘摆振，保证直线行驶稳定性。

八、

（1）前浮动钳式盘式制动器合理性（3 分）：高性能轿车制动时轴荷大幅前移，前轴承担 70% 以上制动力，盘式制动器热稳定性、散热能力极佳，连续制动不易热衰退，保证制动效能恒定；水稳定性好，沾水后性能恢复快；制动响应速度快，适配 ABS 系统工作，提升极限工况制动稳定性。

后领从蹄式鼓式制动器合理性（3 分）：鼓式制动器可便捷集成驻车制动机构，无需额外增加执行元件，结构紧凑成本低，是乘用车兼顾行车与驻车制动的主流方案；领从蹄式鼓式制动器制动效能因数高，可在小促动力下提供足够制动力，保证驻坡能力；结构成熟可靠，防尘性能好，使用寿命长，维护成本低。

（2）热衰退产生机理（3 分）：下长坡连续制动时，制动器摩擦副将车辆动能持续转化为热能，热量无法及时散发，导致制动鼓 / 盘与摩擦衬片温度急剧升高；高温使摩擦衬片的摩擦系数大幅下降，制动器制动效能因数显著降低，相同促动力下制动力矩大幅衰减，即为热衰退。严重时摩擦衬片热分解、碳化，会导致制动完全失效。

抗热衰退措施（4 分，每点 1 分）：

• 材料优化：选用高温摩擦系数衰减小的摩擦衬片，以及高导热、高热容量的制动盘 / 鼓材料；
• 结构优化：前制动器采用通风盘、打孔盘结构，提升散热面积与对流效率；鼓式制动器增加散热筋，优化散热能力；
• 参数优化：增大制动盘 / 鼓有效直径，降低比能量耗散率，减少单位面积发热量；
• 布置优化：设计制动冷却风道，利用迎面风强制冷却制动器，加快热量散发；
• 提升制动器热容量：增大制动盘 / 鼓厚度与质量，降低连续制动的温升速率。
