JL杰理AC696N开发板常见问题FAQ-问题7：为什么喇叭没有声音？可以搜到蓝牙，可以连接蓝牙，但是播放音乐喇叭没有声音；USB直接供电喇叭有声音，但是Type-C供电没有？

客户反馈可以搜到开发板蓝牙、成功连接蓝牙，但是接喇叭播放音乐时没有声音：

1. 通过开发板的Type-C口供电，喇叭没有声音，耳机座接耳机是有声音的；
2. USB直接供电喇叭有声音

原因分析与排查步骤：

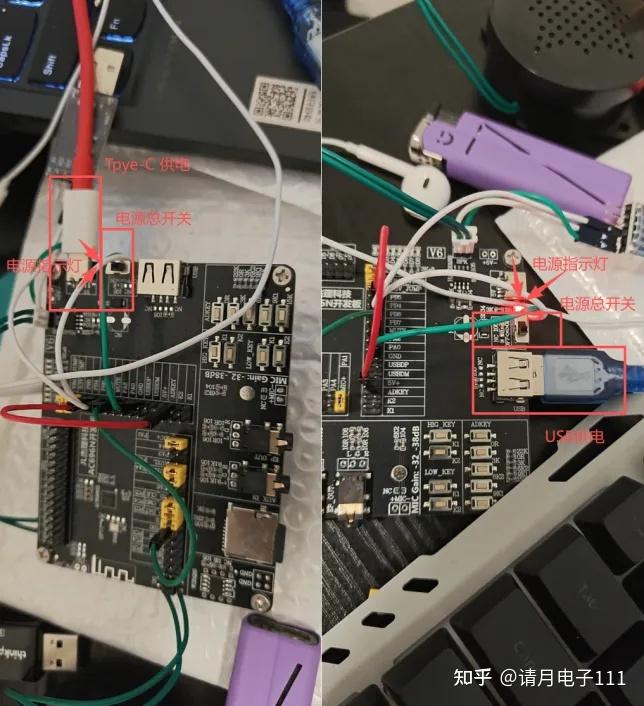

根据客户问题的描述以及开发环境拍照，该问题大概率与供电路径或功放控制电路有关，而非主芯片AC6966B或蓝牙功能本身（蓝牙可连接且耳机有声，说明音频解码与输出通路正常）。分析排查步骤如下：

1. 检查电源开关与指示灯（最常见原因）

• 依据：开发板采用Type-C接口5V供电（见原理图），但该供电路径受板载电源总开关控制。
• 操作：观察开发板，找到电源总开关，确保开关拨至“ON”位置。Type-C供电时，确认板上的电源指示灯（PWR）是否亮起。
• 分析：若指示灯不亮，说明Type-C供电未成功接入系统，开关可能在“OFF”状态。USB直接供电，绕过了此开关，直接供电到芯片，因此喇叭正常。（为什么这么设计：因为USB通常被用来下载、烧写程序）
• 解决：将开关拨到“ON”，再测试Type-C供电。

2. 检查喇叭与连接

• 操作：更换一个已知良好的4Ω 3W扬声器测试（开发板功放支持4Ω 3W）。
• 目的：排除喇叭损坏或接触不良。

3. 检查功放控制信号

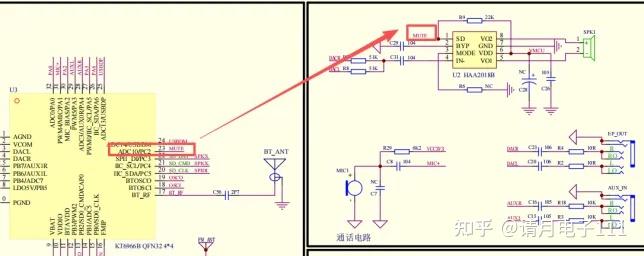

• 依据：说明书章节“2.1 芯片的脚位定义”有明确“功放控制脚连接PC2”，且板载功放芯片为HAA2018A（D类）。其MUTE（静音）引脚通常为低电平有效播放。如开发板功放电路原理图：

诊断方法：

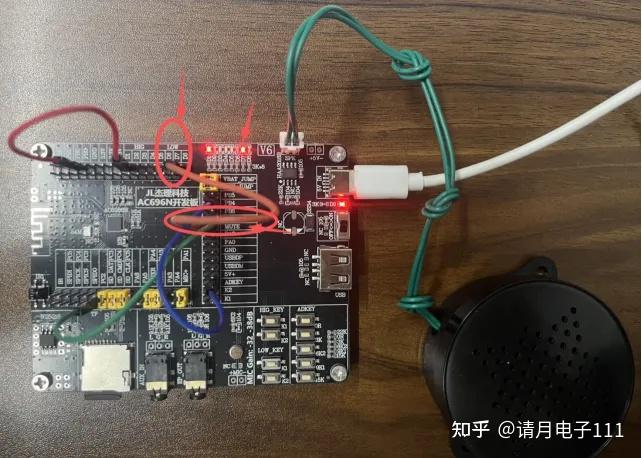

1. 用杜邦线将MUTE引脚连接到开发板上低电平LED区（如D5-D8）。
2. 蓝牙播放音乐时观察LED：

• 若LED随音乐亮起，说明PC2输出了正确的低电平控制信号，问题可能在功放后续电路。
• 若LED无变化，说明PC2控制信号异常，需检查软件配置或该引脚硬件连接。

总结：

该问题极大概率是电源开关未打开。优先检查Type-C供电时电源指示灯状态，并确保开关在“ON”位。若供电正常但问题依旧，再逐步排查喇叭和功放控制信号。
