基于AC696N开发板的蓝牙音箱方案——蓝牙音箱关机噪音问题分析与解决

引言

杰理AC696N开发板是属于一般类型的蓝牙音箱类开发板，主芯片为AC6966B4，多达32个io口进行配置，可开发度高，芯片支持多种音频格式解码；可开发功能丰富，包括，蓝牙双模，红外IR，外挂SPIFlash，TF卡，AUX信号，MIC，ADKEY，U盘，功放，灯控，EQ调音，串口通讯等。

采用AC696N蓝牙音频开发板进行蓝牙音箱类IC方案设计时，开发者常遇到各类音频细节问题，本文以其中一类“关机提示音后出现嗒的一声”为例，展开开发板调试过程与解决方案。

简易阐述

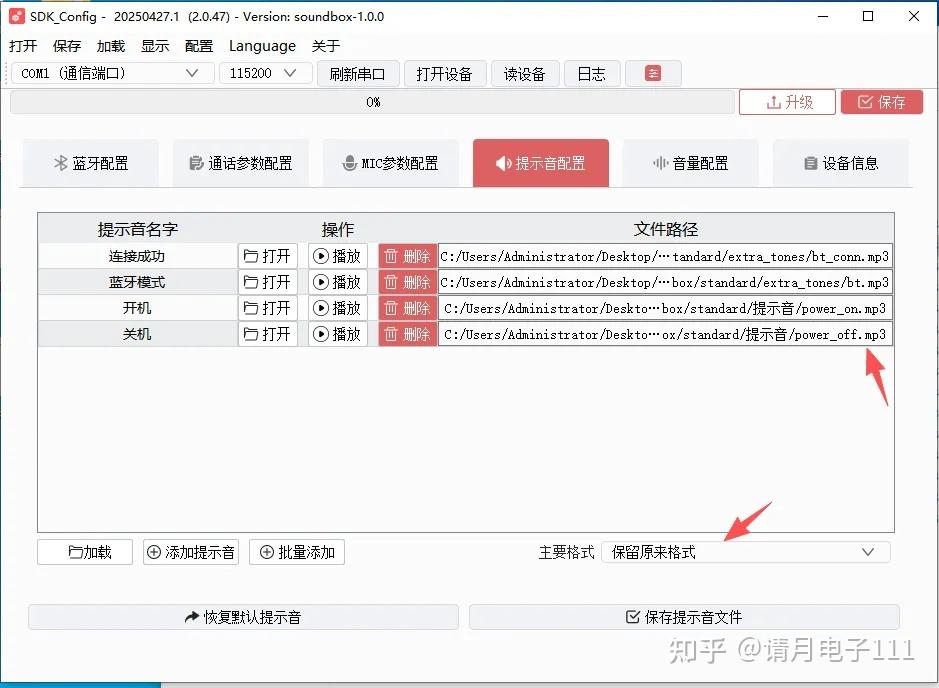

AC696N是一款高度集成的蓝牙音频SoC，广泛用于便携蓝牙音箱、Soundbar等产品。其配套的SDK配置工具（如soundbox-1.0.0）支持提示音配置、音量调节、MIC参数设置等。在本次案例中，用户发现设备关机后会产生额外的“嗒”声。

1.首先排查了音频源文件：用户提供的power_off.mp3后半段存在噪声和杂音，建议重新截取音频或直接使用纯净的MP3文件，芯片内置默认音频文件格式为MP3以及WAV格式，适用于广泛的音频文件，无需转换为wtg格式。

2.若是用户在使用的过程中需要指定的文件格式，可在代码层面进行开发更改，可先确认mp3格式的文件在开发时无音频问题。

并最终给出结论：接功放时无异常，但接喇叭时由于硬件上电/掉电瞬态冲击，刚上电和掉电时出现“搭”声属于正常现象。开发者可通过修改代码或优化电源管理电路来减弱该现象。

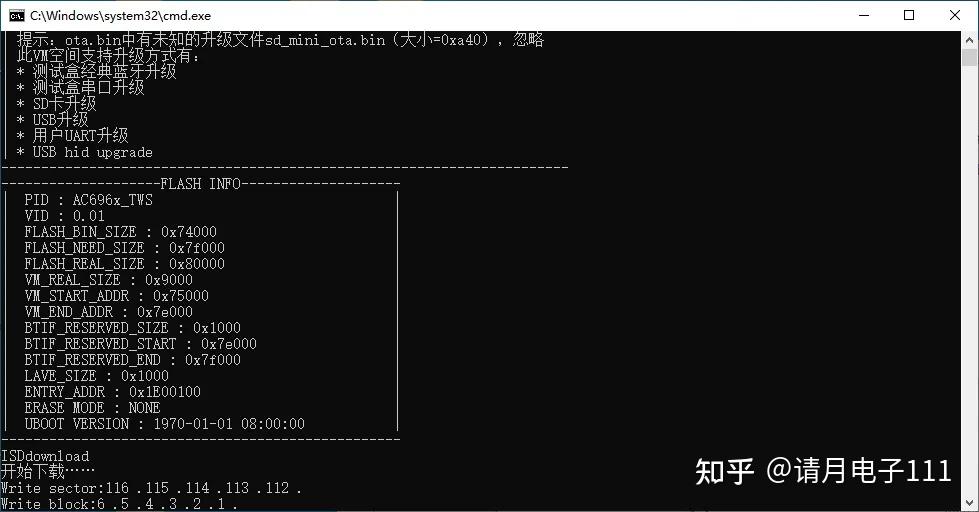

AC696N开发板的优势在于其完整的软件生态——支持串口升级、USB升级、SD卡升级等多种方式，且提供详细的FLASH分区信息（VM区、BTIF保留区等）。调试时，应善用SDK配置工具加载并测试提示音文件，同时注意音频源的质量。对于关机噪声这类混合软硬件的问题，需结合芯片手册与电路设计综合判断。

总之，杰理AC696N开发板为蓝牙音箱提供了高性价比的解决方案，而细致的问题排查流程（从音频文件到固件配置再到硬件特性）是保障产品音频体验的关键。开发者可基于该平台快速迭代，实现稳定可靠的蓝牙音频产品。
