JL杰理AC696N开发板常见问题集锦FAQ-问题0:这个板子是做什么的？AC696N是什么？什么开发环境？芯片的内核架构是什么？是51、ARM还是其他？开发板的音频输出是单端输出吗？

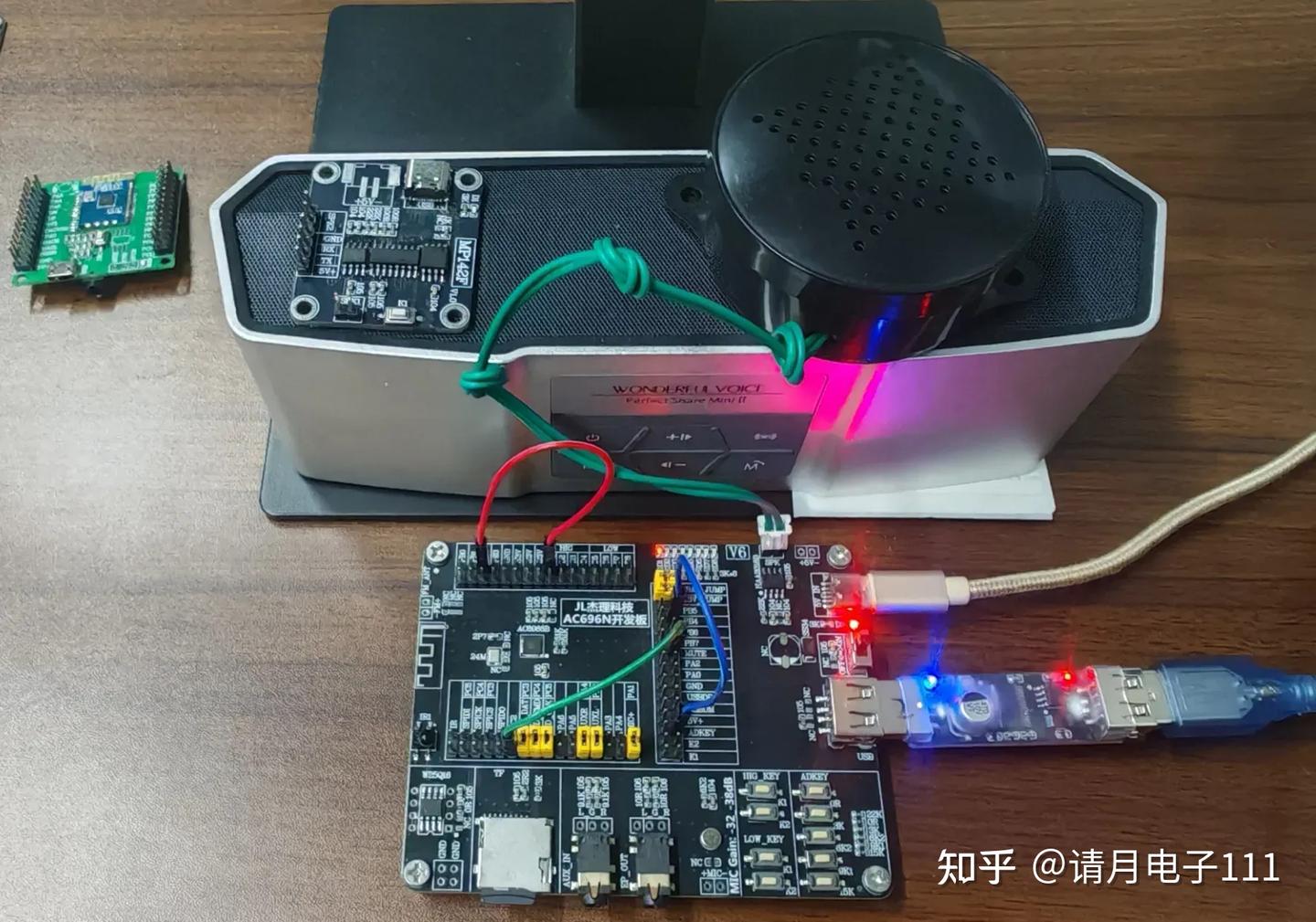

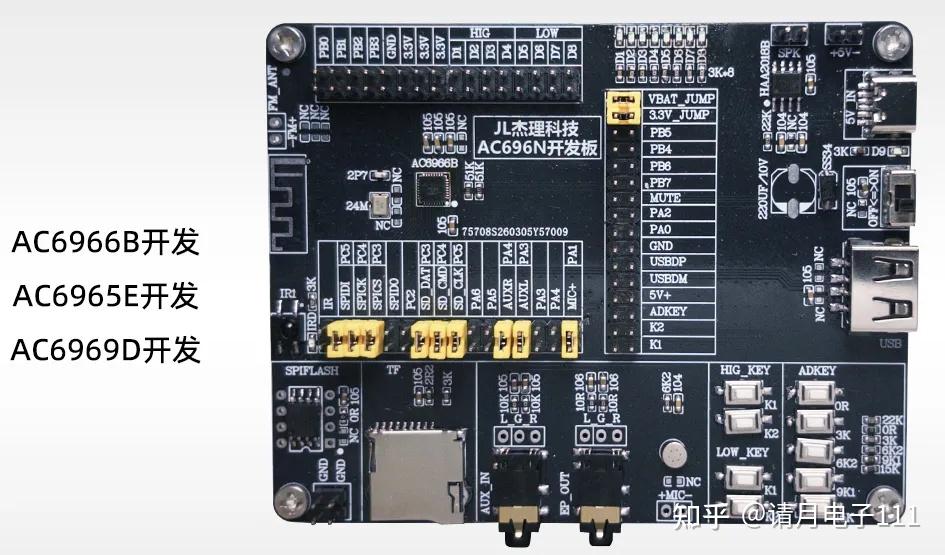

1、这个板子是用来开发杰理AC696N系列的一个开发板，支持MP3、蓝牙、FM以及全系列AC696X芯片的开发，用的是AC6966B这颗芯片，因为他封装脚最多。AC6966B是杰理2019年推出的QFN32蓝牙SOC芯片，市场占有率持续攀升，性价比较高，是开发蓝牙音频类的方案不二选择。

2、开发环境是杰理专用的开发环境，我们会提供安装教程和软件。程序的源代码是C，有开发51或者stm32的基础即可。都有参考的例程

3、芯片是32位的DSP内核，主频最高可达240MHz（典型开发配置为160MHz或240MHz），支持硬件浮点运算单元FPU，该内核针对音频编解码、音效处理及蓝牙协议栈运行进行了优化，非常适合蓝牙音频应用，不是传统的51内核或ARM Cortex-M系列内核。芯片内置RAM 空间是 128KByte，生产工艺：12 寸晶元 44nm 工艺。

AC696N系列的芯片，最大的特点就是性价比最高，是目前杰理的整个蓝牙音频产品线最便宜的芯片，功能使用上面相对还好，开发sdk完整度也很高，定位于走量型的产品

而AC6966B这一颗芯片的初步特点如下：完整的详见datasheet

1、内置了512KByte的存储空间，开发灵活度大

2、QFN32的封装，可以直接使用的IO口达到21个，基本的外设也都有

3、生命周期长，市场的用量巨大，性价比最高

同属于AC696N系列的芯片，主流的型号有

【AC6966B-QFN32】【AC6965E-QSOP24】【AC6969D-SOP16】

其他的型号就不做介绍了，因为用量不多，生命周期有限，不推荐使用

总之，记住一个特点即可：音质要求不高的小音箱应用场景，选择AC6966B就不会错

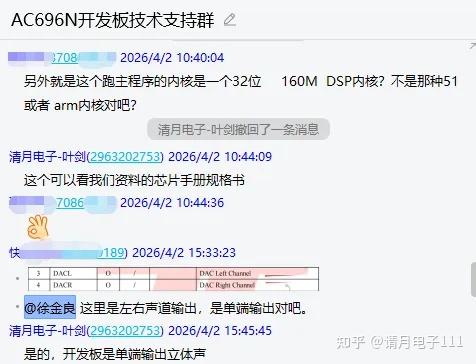

JL杰理AC696N开发板的音频输出为单端输出。其DAC输出引脚直接驱动耳机或功放芯片的输入，属于典型的单端模拟音频输出方式。开发板板载的HAA2018A D类功放也是单端输入，最终驱动4Ω扬声器。
