原厂硬件分享：CK6865L 蓝牙芯片关键电路设计与量产注意事项

CK6865L 蓝牙芯片硬件设计要点与避坑指南

大家好，我是硬件工程师。本文从原厂实战角度，结合 CK6865L 在蓝牙音频 + 灯控一体化产品中的量产经验，系统梳理电源、射频、时钟、PCB 布局、灯控与音频接口、ESD 与可靠性等关键硬件注意事项，帮助研发团队一次打样成功、降低调试风险、提升射频稳定性与音质表现。内容偏底层、重实操，适合消费电子、智能照明、蓝牙音箱等产品的硬件设计与量产测试参考。

一、行业痛点：蓝牙音频 + 灯控产品硬件常见问题

在基于 CK6865L 开发台灯音响、RGB 氛围灯、儿童音箱等产品时，硬件工程师常遇到以下典型问题，直接影响量产良率与用户体验：

1. 蓝牙连接不稳、距离近、易断连：多由射频匹配不当、天线净空不足、电源纹波过大或布局干扰导致。
2. 音质杂音大、底噪明显、音量失真：电源滤波不充分、音频地回路过大、数字 / 模拟地未隔离、走线串扰。
3. 灯控 PWM 干扰蓝牙、灯效异常：PWM 大电流走线靠近射频 / 时钟线、共地干扰、开关噪声串入 RF。
4. 晶振频偏、开机概率性不工作、功耗偏高：时钟电路布局不合理、负载电容不匹配、电源上电时序异常。
5. EMC/EMI 测试不过、认证整改周期长：地平面不完整、射频走线阻抗失控、屏蔽与滤波措施不到位。

这些问题在多芯片方案中更为突出，而 CK6865L 作为高集成 SoC，硬件设计 “牵一发而动全身”，必须在原理图与 PCB 阶段严格遵循原厂规范，避免后期大规模整改。

二、芯片简介

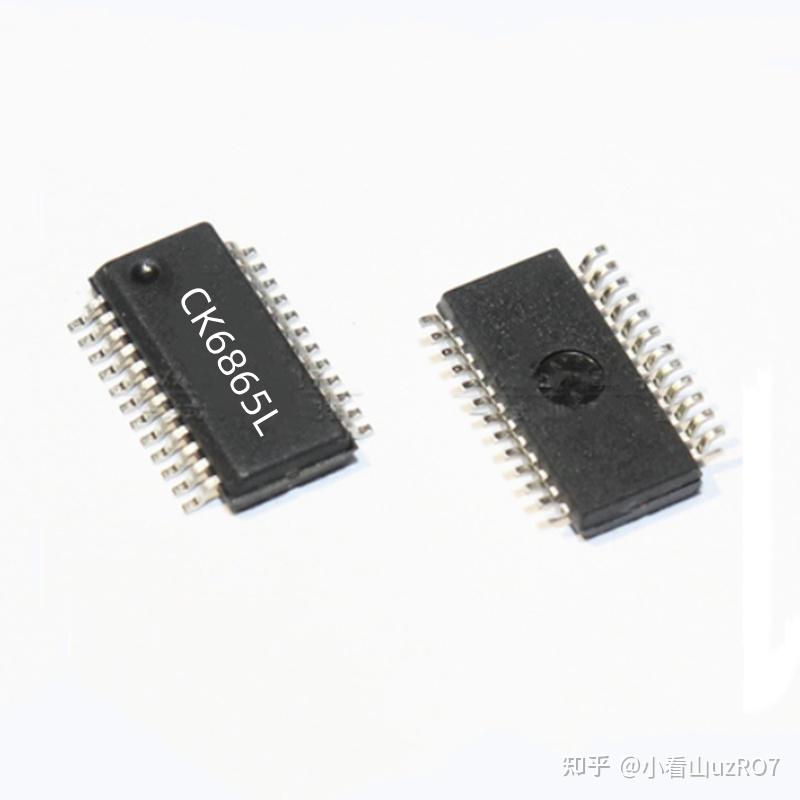

CK6865L是深圳冠一音讯推出的蓝牙 V5.1+EDR 音频 + RGB 灯控一体化 SoC，QSOP-24 封装，集成蓝牙射频、音频 Codec、5 路 PWM 灯控、红外遥控、按键检测与 UART 接口，单芯片实现 “蓝牙音箱 + 智能灯光” 融合功能，广泛应用于台灯音响、氛围灯、儿童玩具音箱、便携户外音箱等场景。因其高集成、低成本、易开发特点，硬件设计的规范性直接决定产品性能与稳定性。

三、关键参数（硬件设计核心参考）

• 蓝牙射频：2.4GHz，发射功率 + 6dBm，接收灵敏度 - 92dBm，阻抗 50Ω
• 工作电压：3.0V–5.5V（推荐 3.3V/5.0V）
• 电源架构：内置 LDO，支持 VBAT 直接供电；射频 / 模拟 / 数字电源需独立滤波
• 时钟源：内置 16MHz 晶振（外部可选），RTC 32kHz（可选）
• 音频接口：单端输出，驱动 4Ω–8Ω 喇叭，内置 D 类功放
• 灯控输出：5 路 PWM（GPIO0–GPIO4），每路最大驱动 20mA
• 封装：QSOP-24（10.2×3.5mm），推荐 PCB 焊盘间距 1.27mm

四、硬件设计核心注意事项

（一）电源电路：干净稳定是射频与音质的基础

1. 供电架构：优先采用3.3V LDO 独立供电（如 ME6211），避免直接用 5V 开关电源；若 5V 供电，必须在入口处加LCπ 型滤波（10Ω 磁珠 + 0.1μF+10μF），抑制 DC-DC 纹波。
2. 去耦电容配置（必做）：

• VBAT 引脚：就近并联10μF（电解 / 陶瓷）+0.1μF（0402），滤除低频与高频噪声。
• VDD_RF/VDD_AUDIO：各引脚就近放0.1μF，远离大电流走线。
• GND 引脚：多打地过孔（≥2 个），直接连主地平面，减少回流阻抗。


（二）射频电路与天线设计：决定蓝牙距离与稳定性

1. 射频走线（50Ω 阻抗控制，重中之重）

• 芯片 RF 引脚到天线焊盘走线长度≤25mm，越短越好。
• 全程50Ω 微带线，线宽按 PCB 叠层计算（常规 0.3mm），避免直角转弯，用45° 或圆弧过渡。
• 射频层下方完整地平面，无分割、无走线；射频线两侧多打地过孔（间距≤1mm），包地屏蔽。

1. 天线净空区（绝对不能省）

• 天线区域（PCB 天线 / 陶瓷天线）周边 15mm 内净空：无铜箔、无走线、无元器件、无金属结构件。
• 天线远离喇叭、电感、DC-DC、晶振等干扰源（距离≥30mm）。


• PCB 倒 F 天线：成本低，按原厂参考设计布局，净空严格。
• 陶瓷天线：体积小（如 2545），需预留π 型匹配网络（0402 L/C），出厂校准。
• 外置 IPEX 天线：性能最佳，适合长距离场景，注意匹配网络调试。

1. 禁止操作：射频线上严禁走数字信号、电源线、音频线；天线下方严禁打过孔。

（三）时钟电路：避免频偏、死机与功耗异常

1. 16MHz 晶振（内置优先）

• 若用外部晶振，靠近芯片 XTAL 引脚，走线短（≤5mm）、对称，全程包地。
• 负载电容按晶振规格（通常18pF/22pF），就近接地，避免寄生电容影响频偏。

1. 32kHz RTC（可选）

• 用于低功耗唤醒，走线远离射频与 PWM 线，防止干扰。

1. 布局禁忌：晶振严禁靠近天线（距离≥10mm），避免高频辐射干扰 RF。

（四）PCB 布局：射频优先、分区明确、地完整

1. 布局顺序（优先级从高到低）：天线→射频电路→晶振→电源→音频→灯控 PWM→按键 / 遥控。
2. 分区隔离：

• 射频区：PCB 边缘，独立区域，远离数字 / 大电流电路。
• 模拟区（音频）：与数字区（PWM/MCU）物理隔离，用地平面分隔。
• 数字区（PWM / 按键）：PCB 另一侧，远离射频与音频。

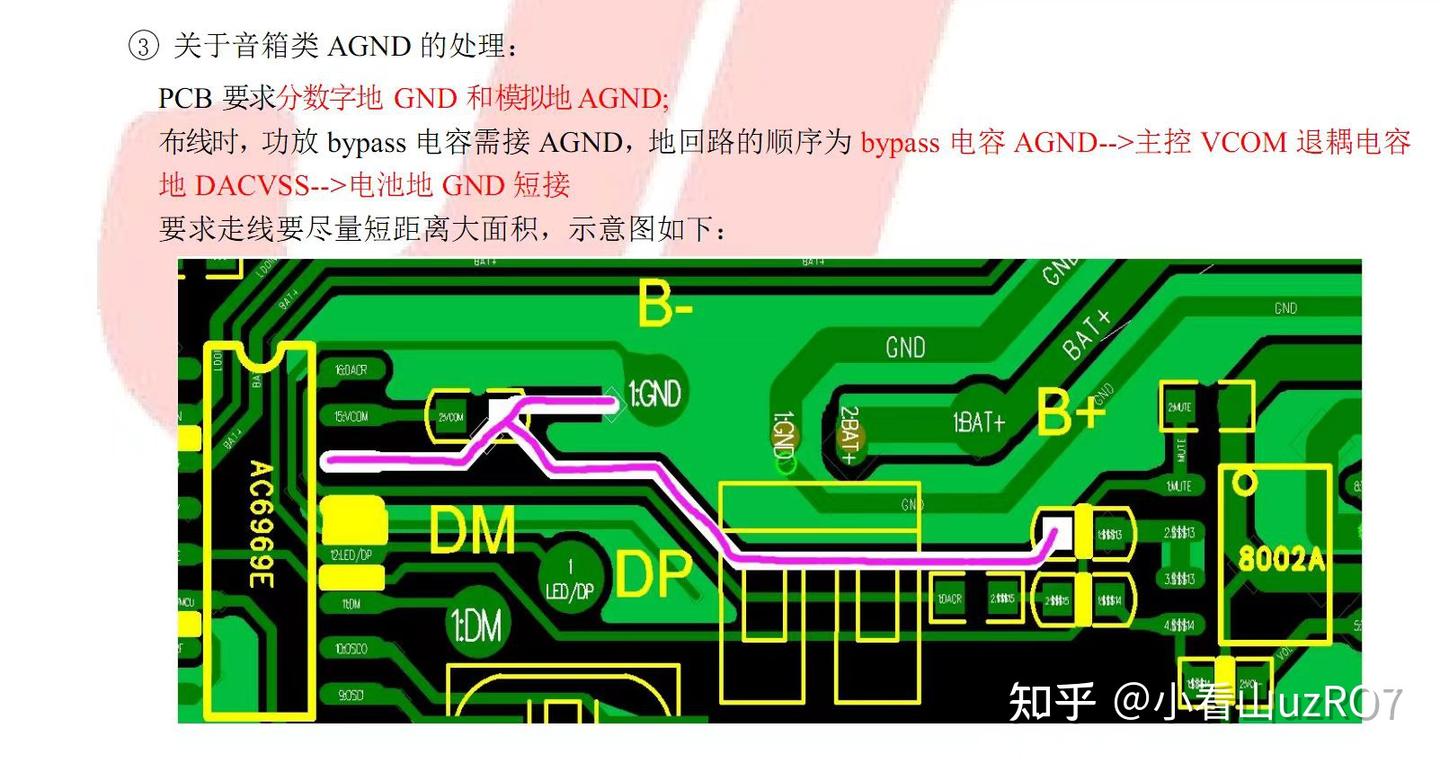

1. 地平面设计（关键）

• 推荐四层板：顶层（信号 / 射频）、第二层（地）、第三层（电源）、底层（信号 / 灯控）。
• 地平面完整无分割，射频 / 模拟 / 数字地统一接地，避免地电位差。
• 芯片 GND 焊盘多打过孔（≥4 个），直接连第二层地，减少阻抗。

1. 走线规则：

• 音频线（IN/OUT）短、屏蔽、远离 PWM / 射频，左右声道等长。
• PWM 灯控线（GPIO0–GPIO4）走底层，远离顶层射频 / 音频，线宽≥0.5mm，减少开关噪声。
• 所有信号线避免跨分割地，换层处就近打地过孔。

（五）音频电路：保证音质清晰、低底噪

1. 输出电路：单端输出，串联10Ω 电阻 + 0.1μF 电容到喇叭，抑制高频噪声。
2. 地回路：音频地独立小区域，单点连接主地，避免 PWM 大电流地回路干扰。
3. 喇叭选型：4Ω–8Ω，功率 1W–3W；远离天线与射频区，防止金属喇叭罩影响 RF 性能。

（六）灯控 PWM 接口：防止干扰蓝牙、保证灯效稳定

1. 驱动能力：每路 PWM 最大 20mA，串联100Ω 限流电阻到 LED，避免过流烧毁芯片。
2. 走线与屏蔽：PWM 线走底层，远离顶层 RF / 音频；严禁与射频线平行，交叉时走 90°。
3. 共地隔离：PWM 地与射频 / 音频地用地平面隔离，减少开关噪声串入 RF。
4. 灯效电源：LED 供电独立 LDO（如 2.8V/3.3V），避免与蓝牙电源共用，防止负载突变拉低 VBAT。

（七）ESD 与可靠性设计：量产良率保障

1. I/O 口防护：按键、遥控、UART 口加TVS 管（如 SMBJ6.5A），防止静电损坏芯片。
2. PCB 边缘防护：天线区域、接口处铺地防护，增加 ESD 泄放路径。
3. 温度适配：工作温度 - 20℃~70℃，高温环境（如吸顶灯）需预留散热焊盘，避免过热降频。

五、同行芯片硬件设计差异对比

为便于理解 CK6865L 硬件设计的特殊性，选取同类型蓝牙音频灯控芯片做关键差异对比：

选型结论：CK6865L 在蓝牙音频 + 灯控融合场景中，硬件设计兼顾性能、成本与易量产性；相比多芯片方案，减少 60% 器件，降低 30% BOM 成本，同时规避多芯片间干扰风险，适合中小批量及大批量消费电子量产。

六、原厂服务支持

为帮助工程师快速落地硬件设计，原厂提供全流程技术支持：

1. 免费硬件资料：完整原理图、PCB 参考布局、BOM 清单、天线设计指南、匹配网络参数。
2. 一对一技术对接：原厂硬件工程师24 小时响应，解决布局、射频调试、EMC 整改等问题。
3. 样品申请与测试：免费提供5–10 片样品，支持前期射频、音质、灯控功能验证。
4. 量产技术保障：批量订单提供量产测试方案、一致性测试报告、EMC 预测试支持。
5. 固件与硬件定制：针对特殊灯效、电压、接口需求，提供固件定制与硬件适配服务。

附件说明

本文配套

、参考原理图、PCB 布局文件、天线匹配参数表、EMC 整改指南，如需获取完整资料，可联系原厂技术支持申请。

以上为 CK6865L 蓝牙芯片硬件设计核心注意事项，均来自原厂量产实践。硬件设计的核心是射频优先、电源干净、地完整、分区隔离，严格遵循以上要点，可显著提升产品蓝牙稳定性、音质表现与量产良率，降低调试与整改成本。
