工业级嵌入式方案解析：RK3506 核心板与开发板技术详解

在工业控制、边缘计算与智能终端等场景中，嵌入式硬件需要在性能、稳定性与接口丰富度之间实现平衡。本文将围绕九鼎创展的RK3506 核心板与开发板，从硬件特性、功能参数及典型场景等维度，对其技术能力进行客观解析。

一、产品定位差异

在技术细节解析前，先明确两款产品的定位：

RK3506 核心板：高度集成的最小系统板，聚焦核心计算能力与基础接口，适合需要自主设计外围电路的二次开发项目。

RK3506 开发板：在核心板基础上扩展了丰富的外设接口与功能模块，提供开箱即用的开发环境，可直接用于原型验证与快速开发。

二、RK3506 核心板：小尺寸下的工业级性能

1. 核心硬件配置

核心板搭载瑞芯微 RK3506 处理器，采用三核 Cortex-A7 高性能内核 + 单核 Cortex-M0 节能内核的异构架构，主频最高可达1.6GHz。这种架构在保证计算性能的同时，可通过 M0 内核处理低功耗任务，兼顾效率与能耗。

存储配置支持灵活选型：

运行内存：128MB/256MB/512MB/1GB DDR3/DDR3L

存储内存：128MB/256MB/512MB SPI NOR/NAND，或 8GB eMMC

2. 工业级接口与稳定性

核心板集成 100M 网口、2 路 CAN FD、6 路 UART 等工业常用接口，可直接对接传感器、PLC 等设备。工作温度范围为 **-20℃~80℃**，可适应工业现场的严苛环境，同时支持 Linux/Android 双系统，适配不同开发场景。

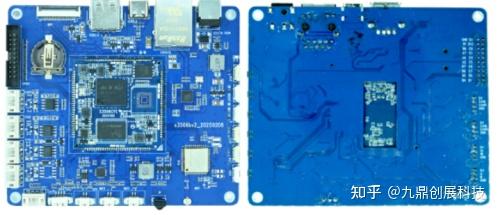

三、RK3506 开发板：开箱即用的开发载体

1. 扩展功能与外设

开发板在核心板基础上，额外扩展了以下实用功能：

显示与交互：支持 RGB/MIPI-DSI 显示接口（最高 1280×800@60fps）及电容式触摸屏接口，可直接驱动工业显示屏。

无线与连接：板载 2.4G 单频 WiFi（IEEE 802.11 b/g/n），并提供 2 路 USB 2.0 Host 与 1 路 USB OTG 接口，方便连接外设与调试。

多媒体能力：支持 MIPI CSI 摄像头接口（最高 800 万像素）与单声道音频输出，可适配视觉检测与语音交互场景。

2. 开发与调试适配

开发板提供 Type-C 与 DC 双电源输入，板载复位键与用户自定义按键，搭配 Linux 5.10 系统，开发者可快速部署应用程序。完整的硬件手册与驱动支持，降低了项目的技术门槛。

四、典型应用场景

凭借高性能与工业级稳定性，RK3506 系列已在多个领域得到应用：

工业控制：通过 CAN 与 UART 接口对接工业总线，实现 PLC 控制、数据采集与边缘计算。

智能 POS 终端：支持高清显示与扫码支付，适配零售场景的交易处理需求。

手持终端：低功耗设计与丰富的外设接口，适合物流盘点、医疗检测等移动场景。

家电显控：2D 图形加速引擎可流畅驱动家电的交互界面，提升用户体验。

五、选型参考

若项目需要高度定制化的硬件设计，对尺寸与功耗有严格要求，可选择RK3506 核心板。

若需要快速验证原型、缩短硬件开发周期，可选择RK3506 开发板，其丰富的外设可直接满足多数场景需求。

总结

RK3506 核心板与开发板以高兼容性、稳定的性能和丰富的接口，成为工业嵌入式领域的高性价比选择。无论是从零开始的硬件设计，还是快速搭建原型，两款产品均可提供可靠的技术支撑。
