全志 A40i 核心板 + 开发板详解：工业级四核 Cortex-A7 平台硬件手册
作为一款面向工业场景的嵌入式开发平台，全志 A40i 核心板 + 开发板以四核 Cortex-A7 架构为基础，提供了丰富的接口与稳定的工业级性能。本文将从核心参数、硬件接口、功能特性等维度，完整解析这款平台的技术细节。
一、核心板与开发板基础参数

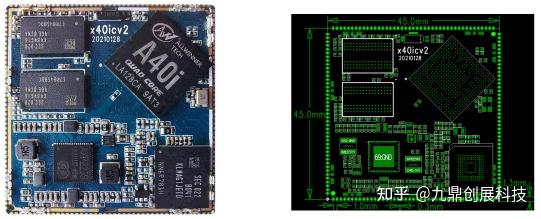

1. 核心板（X40iCV2）特性
核心板是整个平台的计算核心，尺寸仅45mm×45mm，却集成了关键硬件：
· CPU：全志 A40i（四核 Cortex-A7，主频 1.2GHz）
· 内存：标配 1GB DDR3（支持 LPDDR3，最大 2GB）
· 电源管理：AXP221S PMU，支持动态调频
· 系统支持：Android/Linux 双系统
· 工业可靠性：经过高低温、反复重启等可靠性测试，工作温度范围为- 40~85℃
2. 开发板系统配置
开发板在核心板基础上扩展了全接口，硬件配置如下：
| 模块 | 规格 |
| 内存 | 标配 1GB DDR3（可选 2GB LPDDR3） |
| 存储 | 标配 8GB eMMC（可选 4/16/32/64GB） |
| 电源 IC | AXP221S（动态调频） |
| 工作温度 | -40~85℃（工业级） |
| 存储温度 | -10~40℃ |

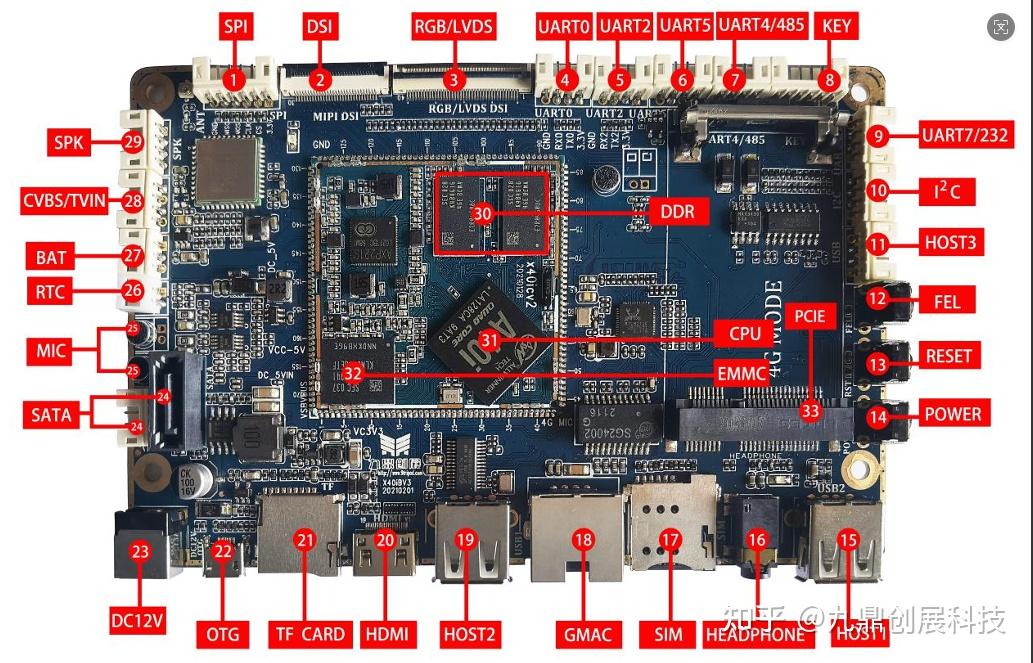

二、硬件接口全解析
开发板提供了超丰富的扩展接口，覆盖通信、显示、存储、外设等场景，以下是关键接口说明：
1. 通信接口
· 有线网络：支持千兆有线以太网（RTL8211E）
· 无线网络：板载 AP6212 WIFI/BT 模块（2.4G SDIO 接口）
· 4G 扩展：板载 PCIe 接口，可外接 4G 通信模块（需配合 SIM 卡槽）
· 串口：共 8 路 TTL 串口，其中：
UART4 可配置为 RS485 接口
UART5/UART7 可配置为 RS232 接口
UART0 默认作为调试串口
· I2C 接口：1 路 I2C2 通道（TTL 电平）
2. 显示与多媒体接口
· 显示输出：支持 MIPI、RGB、LVDS、HDMI 多接口，兼容不同类型液晶屏
· 视频输入：1 路 CVBS/TVIN 接口，支持视频输入
· 音频接口：支持耳机、喇叭输出，双麦克风输入，支持背光无级调节
3. 存储接口
· 内置存储：板载 eMMC（标配 8GB）
· 扩展存储：1 路 TF 卡槽（支持 SDIO 通道）
· 硬盘扩展：独立 SATA 接口，可外接硬盘（含电源端子）
4. 外设与功能接口
· USB 接口：2 路 USB HOST2.0、1 路 Micro USB OTG（支持程序下载）
· 摄像头接口：1 路 24PIN 并口摄像头接口（支持不同电压摄像头，需调整 LDO）
· 按键功能：复位键、开机键、FEL 强制升级键，预留 6PIN PH 座可扩展按键
· 电源相关：支持 12V DC 输入、外部电池供电、RTC 实时时钟（需外接电池）
三、平台核心优势
1. 工业级可靠性：-40~85℃宽温工作，经过高低温、反复重启测试，适合工业环境；
2. 接口扩展性强：覆盖串口、网口、无线、显示、存储等全场景接口，减少二次开发成本；
3. 系统兼容性高：支持 Android/Linux 双系统，适配不同应用场景；
4. 核心板小型化：45mm×45mm 的核心板尺寸，便于嵌入终端设备。
这款全志 A40i 开发平台既适合嵌入式开发者进行原型验证，也可直接用于工业终端、物联网设备等产品的量产开发。
