5个芯片有3个都查不到型号！问界M7整车控制器VCU拆解

做硬件这行久了，很多人天天都在项目里卷BOM、卷EMC、卷成本优化，忙到最后，视野反而容易被框死在自己那一亩三分地。

想快速成长怎么办？最直接的方法：多拆、多看、多学一线大厂的设计。

因为很多东西，光靠画原理图、堆datasheet真学不到。你会发现：你以为自己已经很懂车规设计了，结果别人一个连接器布局就能让你盯半天；一个地分区方案，直接把你思路打开；电源架构一展开，团队功底立马暴露；MOS管怎么选、怎么摆，背后全是热设计思路；甚至连导热硅脂厚度，都能看出量产经验。

硬件这行业，最怕闭门造车。多看看真正量产百万台级别的产品，比自己闷头研究半年都有效。

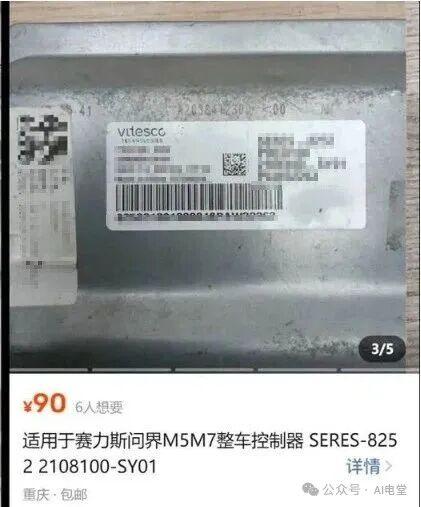

前几天刷某鱼，看到一个赛力斯问界M5/M7的整车控制器，才90块。相比特斯拉那些动不动几百上千的拆机件，这价格简直像白送。

果断拿下！拆开看看，这玩意到底用了什么方案、什么料、什么器件。

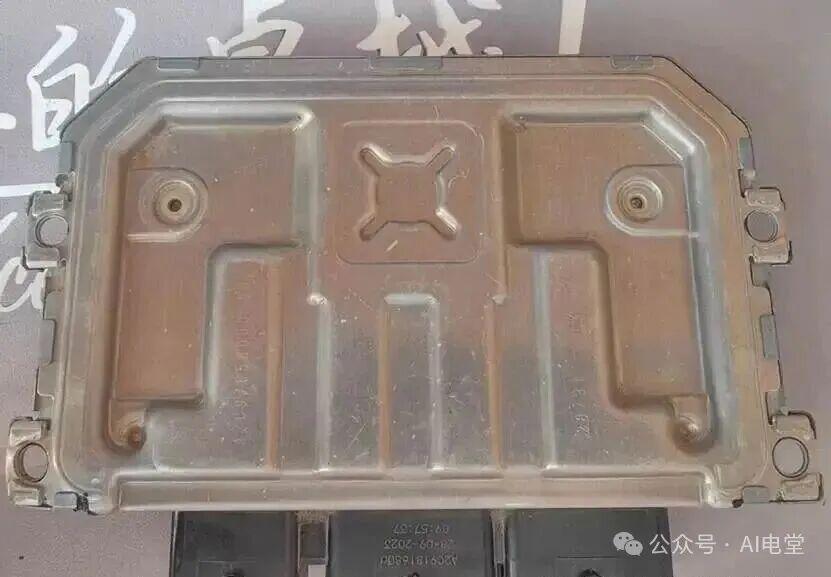

先说说外壳吧。

整车控制器这种东西，防护等级一般都不低，IP67基本算标配。也就是完全防尘，并且能在1米水深下浸泡30分钟。汽车环境温差变化非常剧烈，壳体内外会形成压力差。如果处理不好，密封圈时间长了容易失效。很多控制器会加ePTFE透气膜，实现“透气不透水”。但这台控制器上没看到透气膜，它采用的是另一套思路：

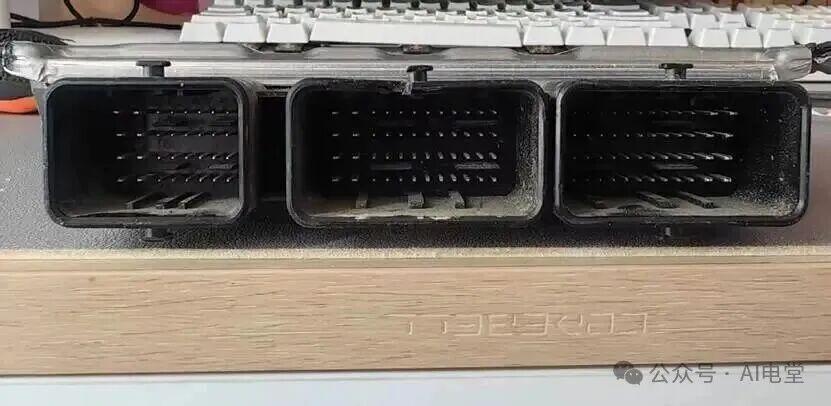

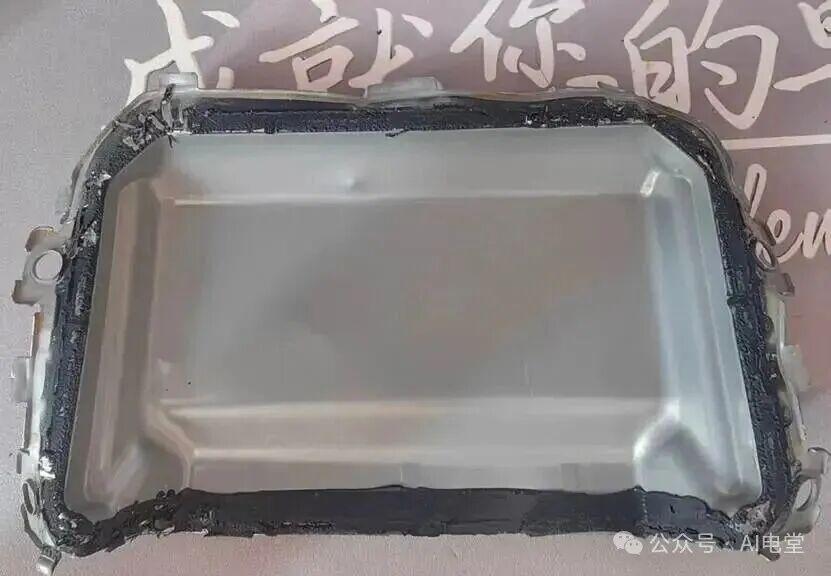

板端PIN针直接和塑料壳一体注塑，塑料壳与上下铝壳之间，再用大量密封胶完成整体密封。简单粗暴，但确实有效。当然，代价也很明显——拆的时候差点把我整崩溃。

胶打得是真狠，费了老大劲才终于撬开。

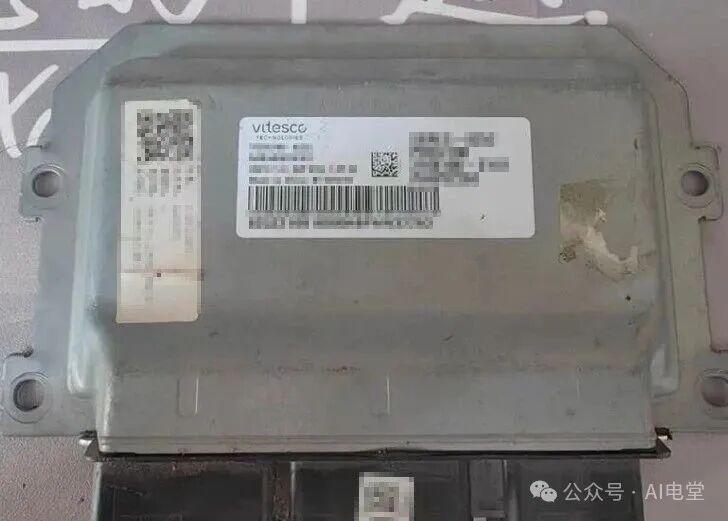

看标签，这个VCU控制器来自Vitesco Technologies（纬湃科技）。

这家公司很多人可能不熟，但实际上来头不小。它原本是大陆集团动力总成部门，2019年独立拆分出来，专门做汽车动力系统。2024年10月又正式并入舍弗勒集团，算是典型的国际Tier1玩家。

另一方面，控制器既然做了全密封，就意味着没法依赖空气对流散热。所以必须通过导热胶，把PCB上的发热器件热量直接导到铝合金外壳。

这种设计背后其实是热阻链计算：

芯片Junction → 封装 → PCB → 导热胶 → 铝壳 → 外界空气

整个链路都得算，否则满载时结温Tj压不住，寿命和可靠性都会出问题。

接着说回VCU本身。

在传统燃油车时代，和新能源VCU最接近的，其实是发动机ECU + 变速箱 TCU的组合。

但两者逻辑差异其实很大，传统燃油车很多热管理问题，可以直接“白嫖”发动机余热，而电动车不一样，冬天低温环境下：

VCU 要同时协调：

• 电机发热
• 电池加热
• 热泵空调
• 能量分配
• 回收策略

完全属于主动式热管理。

它本质上已经不是单纯控制器，而是整车能量调度中心。

VCU会采集：

• 加速踏板
• 制动踏板
• 档位信号
• 转向信息

再结合：

• 车速
• 电池 SOC
• 温度
• 电机状态

最终给MCU电机控制器下发目标扭矩和转速指令。

同时还要协调：

机械制动 + 能量回收

整套逻辑复杂度，比传统燃油车高了不少。

接下来看看核心芯片。

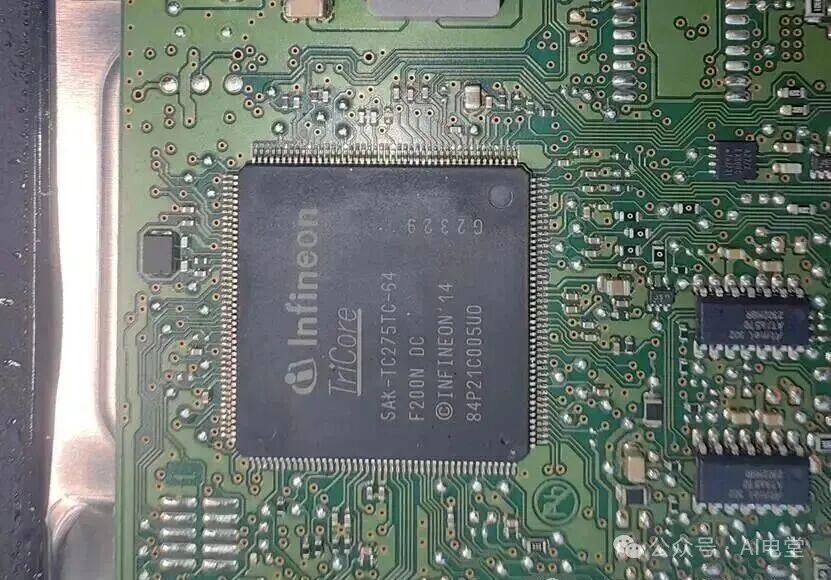

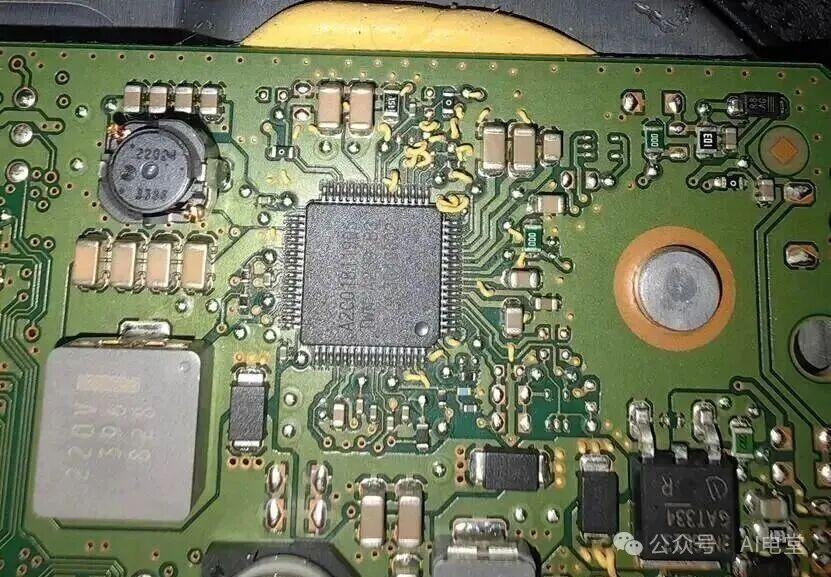

电源PMIC用的是A2C01811905，网上几乎查不到资料，大概率是车厂定制件。MCU则是英飞凌 SAK-TC275TC-64F200，这个很多做汽车电子的应该很熟，它属于AURIX TC27x系列，是经典的ASIL-D车规MCU，TC275 最大特点之一，就是三核TriCore架构，而且是异构多核设计，核心之间可以做安全冗余和交叉校验，大幅降低ASIL-D开发难度。

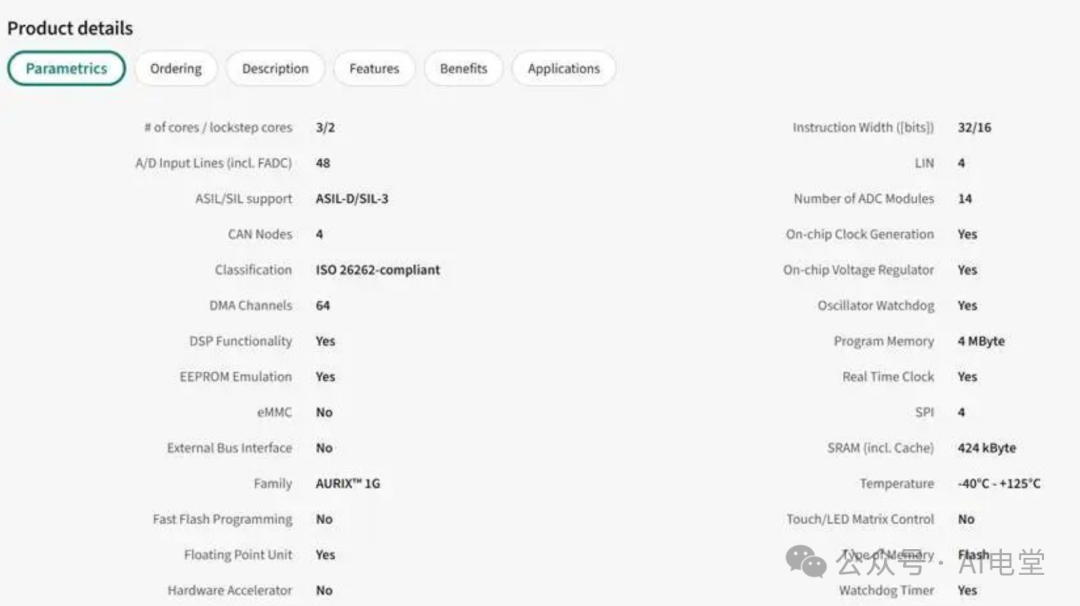

MCU资源方面：

• 4MB Flash（带 ECC）
• 约424KB RAM

跑AUTOSAR和复杂整车控制策略完全够用。

反过来看，那颗PMIC大概率也是ASIL-D配套器件。

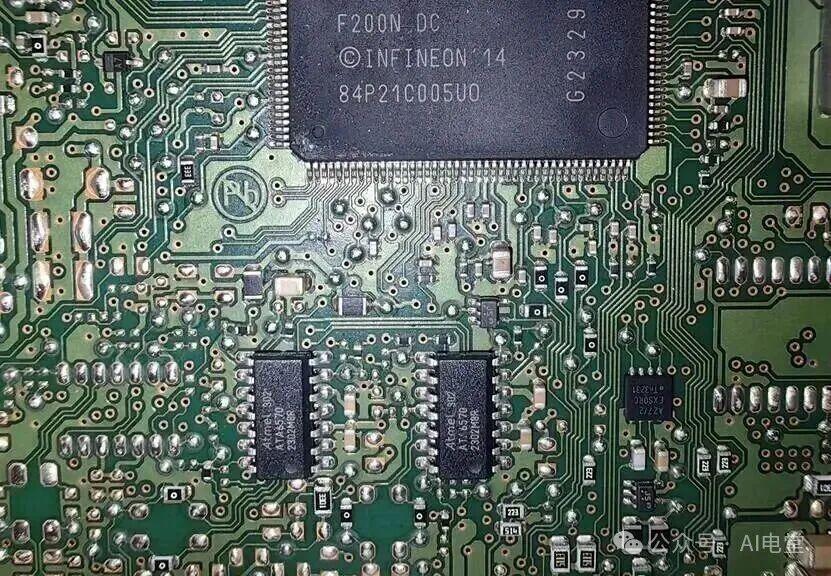

通信部分用了两颗ATA6570，这是Microchip的车规CAN FD收发器。

最高支持5Mbps数据段速率，而且支持ISO11898-6 Selective Wake。这个功能很有意思，ECU可以长期处于超低功耗休眠状态，只有检测到特定唤醒帧时，才通过INH引脚拉起外部电源，唤醒MCU。对于整车静态功耗控制非常关键。

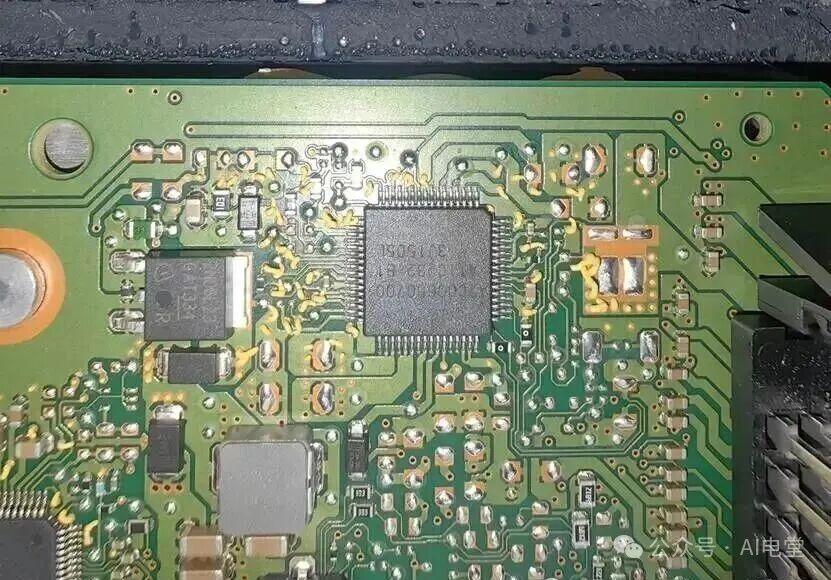

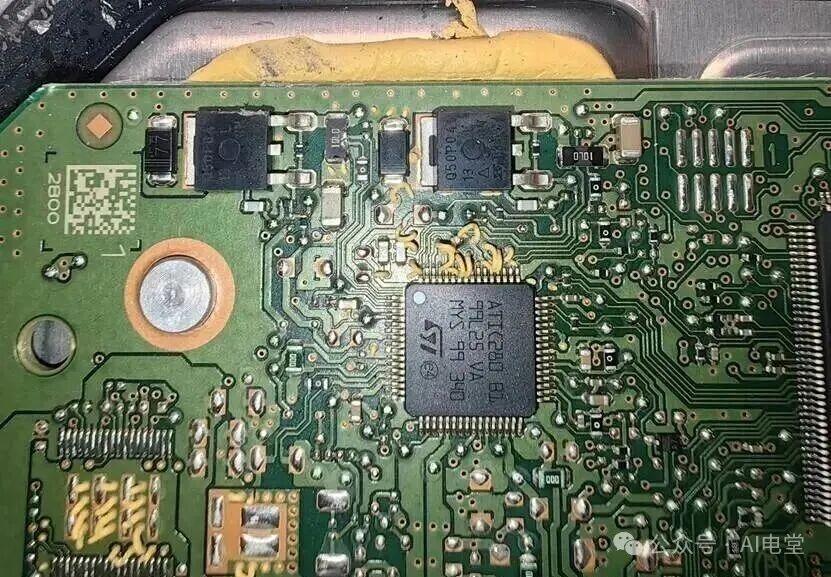

另外板子上还有两颗ST的ATIC280，以及一颗A2C00650700，网上同样查不到资料，八成又是定制 IC，欢迎评论区补充。

再说说PCB工艺。

除了连接器插针之外，整板几乎全部采用SMT贴片器件，原因其实很现实。汽车电子空间极度紧张，贴片器件体积更小，还能双面贴装，整体密度能高很多，另一方面，汽车长期处于：

• 振动
• 冲击
• 温度循环

环境下。

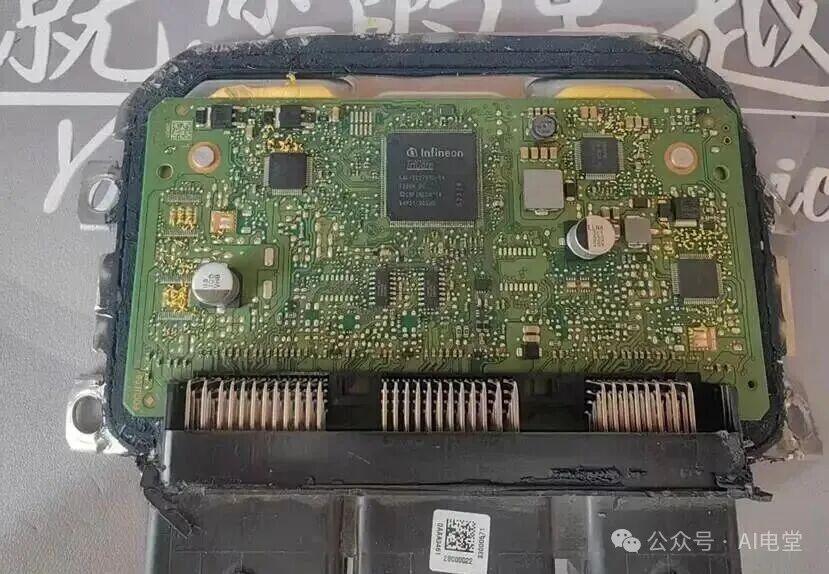

插件器件长引脚容易疲劳开裂，焊点也更容易松动。SMT器件直接趴在 PCB表面，机械稳定性明显更好。而且SMT更适合全自动化量产，车规产品动辄百万级产能，人工插件根本扛不住，这里还有个比较有意思的地方：这板子的插针居然是免焊Press-Fit。也就是说：所有插针都不是焊上去的。

Press-Fit原理其实是通过插针与 PCB 镀通孔之间的机械压配，实现电气连接。它最大的优势是可靠性极高。因为不存在传统焊点，所以：

• 虚焊
• 裂纹
• 焊点老化

这些问题基本都能规避。

同时：

• 抗振动
• 抗热循环
• 抗温度冲击

能力也更强。

很多标准里，甚至认为Press-Fit可靠性比传统焊接高一个数量级。

另外生产效率也高，全自动压接，不需要焊锡、助焊剂、清洗，特别适合大规模车规量产。当然缺点也有，它对PCB孔径精度要求非常高。孔太紧容易压坏PCB或插针。孔太松又会接触不良，所以加工公差控制很关键。另外在超大电流或者频繁插拔场景，也未必适合。

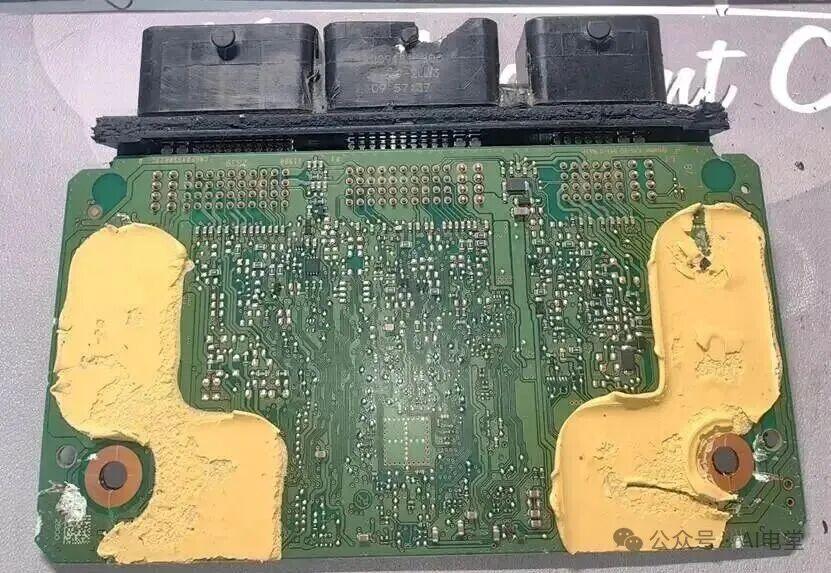

板子上那些黄色材料，就是导热胶，主要负责把功率器件热量导到铝壳。由于整个外壳是金属材质，所以还需要通过导电柱，把PCB GND和外壳连接起来，保证EMC屏蔽效果。

整板采用了沉金工艺，这个成本其实不低。为什么不用普通喷锡？我猜有一个重要原因是保证导电柱与PCB的长期可靠接触，毕竟外壳接地可靠性，直接影响EMC表现。

最后吐槽一句：拆了5个核心IC，结果3个查不到资料，现在这些Tier1真是越来越喜欢定制芯片了。

拆到这里基本结束，你们觉得这个VCU设计水平怎么样？欢迎评论区聊聊。
