基于 CK6865L 设计的幻彩灯星空灯硬件设计与选型分析

大家好，我是原厂硬件工程师，长期专注于蓝牙声光类氛围灯、投影灯产品的硬件方案开发、调试与量产支持。本文围绕多功能幻彩星空投影灯展开硬件全流程讲解，结合产品官方功能规范、实际量产经验，依次拆解整机功能架构、分模块电路设计、PCB 布局要点、主控芯片特性，最后做主流语音 / 蓝牙芯片横向选型对比。文章立足工程落地，内容专业务实，可供硬件研发、结构设计、项目选型及生产技术人员参考。

一、幻彩灯星空灯整体功能说明与硬件架构

本文对应的星空灯为激光星云投影 + 蓝牙音频 + 遥控 / 按键控制 + U 盘播放 + 定时管理一体化设备，采用 DC5V 供电，适配室内黑暗环境使用，集成激光星光、多色 LED 星云、音乐播放、声光联动等多项功能，也是当下主流的家用氛围投影灯形态。结合产品使用说明书，先梳理整机功能逻辑与硬件实现框架。

（一）核心功能划分

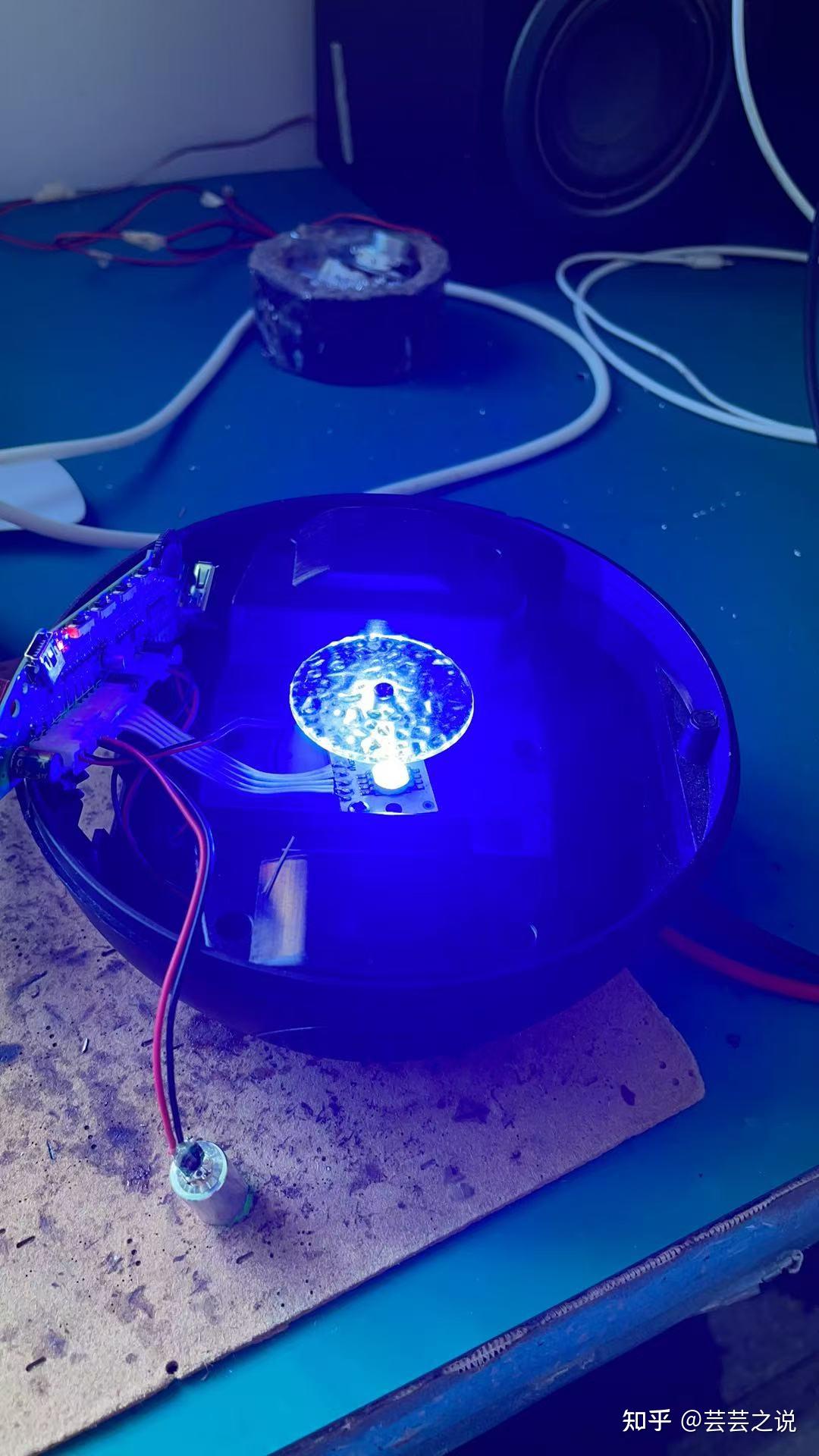

1. 光源投影功能设备搭载激光光源与多色 LED 星云光源，激光波长 532nm，LED 总功率小于 5W。支持蓝色、红色、白色、绿色单色星云切换，同时具备单色光循环、双色光循环模式；可独立控制激光星星光源、LED 星云光源的启停，支持星云亮度调节、星云旋转速度调节、星星灯光模式切换。产品头部依靠磁铁与机身连接，可手动调整投影角度，适配不同墙面、天花板投影场景。受环境温度与连续使用时长影响，光源亮度会出现小幅变化，硬件设计阶段已针对散热、温漂做优化设计。

2；音频播放功能集成蓝牙播放与 U 盘本地播放双模式。蓝牙设备名称为 BTK10，兼容主流手机、平板等终端连接，支持播放 / 暂停、上一曲、下一曲、音量加减等常规操作；外置标准 U 盘接口，可读取 U 盘中音频文件实现本地播放。音频单元搭配内置功放，直驱常规喇叭，满足室内听音需求。

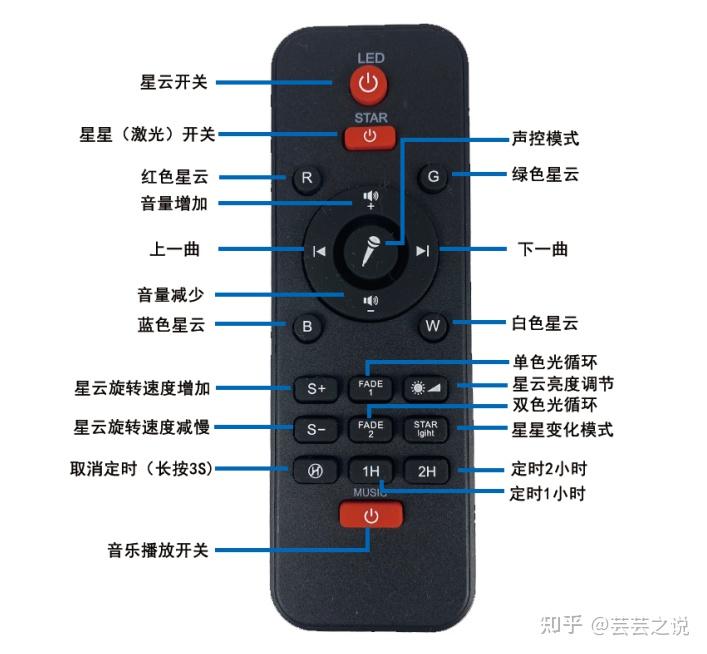

3；人机交互功能整机采用实体按键 + 红外遥控双重控制方式。机身按键支持蓝牙开关、播放暂停、曲目切换、音量调节、灯光总开关、亮度调节等操作；红外遥控器功能更加全面，覆盖光源开关、色彩切换、灯光模式、旋转速度、定时设置、音乐开关等全部功能，遥控有效距离在 5 米范围内。定时功能支持 1 小时、2 小时自动关机，也可长按按键取消定时，适配夜间伴眠使用场景。

4；电源与防护功能采用 DC5V 2A 标准 Mini USB 接口供电，电源拨动开关控制整机通断。整机工作环境温度区间为 5℃~45℃，硬件器件选型、散热布局均按照该温区标准设计；产品通过 FDA、FC、CE、RoHS 等相关认证，电路增加 ESD、浪涌防护，提升使用安全性与电磁兼容性能。

（二）整机硬件架构

整机硬件分为电源供电模块、主控核心模块、激光 & LED 灯光驱动模块、音频播放模块、按键 & 红外遥控模块、U 盘读取模块、定时控制模块七大单元。本方案采用单颗集成语音蓝牙主控作为核心，整合蓝牙通信、音频解码、PWM 灯控、红外解码、按键采集等功能，替代传统 “蓝牙模块 + 独立灯控 MCU + 音频芯片” 的分立架构，简化 PCB 布局与 BOM 物料。

二、整机分模块原理图设计

结合星空灯功能需求与供电规格，下面对每一部分电路的设计要点、器件选型、线路规则进行详细说明。

1. 电源供电模块

整机输入为 DC5V 直流电压，通过 Mini USB 接口接入，前端增加 ESD 防护器件与保险丝，抵御静电与外接电压波动。电源拨动开关串联在主干供电线路中，实现整机硬开关机。主干 5V 电压分为多路分支供电：一路直接为主控芯片、红外接收头、U 盘模块、按键电路供电；一路经过滤波处理后为激光驱动、LED 星云灯驱动电路供电；独立支路为音频功放单元供电。所有芯片、功率器件的电源引脚就近并联 0.1μF 高频去耦电容与 10μF 大容量滤波电容，滤除高低频纹波，避免灯光切换、音频播放时出现杂音、灯光频闪。针对激光光源长时间工作产生的温升，电源回路选用温漂系数稳定的器件，缓解高温下亮度衰减问题。

2. 主控核心电路

本方案采用集成式蓝牙声光主控芯片，按照标准电路完成供电、接地设计。芯片内置时钟单元，无需额外外接晶振，进一步精简外围电路。电路预留 UART 调试串口，用于后期参数配置、功能调试，量产阶段可根据需求选择是否焊接插座。芯片内置电源管理单元，适配 3.0V~5.5V 宽电压区间，完美匹配本产品 5V 供电规格，内部集成多级 LDO，电压波动时可保障蓝牙、灯光、音频模块稳定运行。

3. 灯光驱动模块

该模块分为激光星星驱动与多色 LED 星云驱动两部分，全部由主控芯片多路独立 PWM 引脚控制。激光驱动回路增加限流电阻与开关三极管，控制激光光源启停，严格匹配激光器件额定参数，防止过流损坏；红、绿、蓝、白四路 LED 星云灯，分别接入主控 PWM 通道，依靠 PWM 占空比实现亮度调节、色彩混合、灯光渐变、循环模式。星云旋转电机同样由 IO 口配合驱动器件控制，通过电平信号调整电机转速，对应灯光旋转速度档位。所有功率驱动线路做好隔离，避免功率信号干扰主控与音频电路。

4. 音频播放模块

芯片原生集成音频解码、D 类功放单元，支持蓝牙 A2DP 音频、U 盘 MP3/WAV 音频解码。音频输出端搭配 LC 滤波网络，抑制高频干扰，优化音质表现，同时降低电磁辐射。U 盘接口采用标准 USB 座，搭配简易分压、滤波电路，实现 U 盘设备识别与音频文件读取。音频模拟线路整体缩短走线长度，远离激光驱动、LED 功率线路，防止数字、功率噪声串入音频回路。

5；按键与红外遥控模块

机身实体按键采用 AD 采集方式，按照手册配置上下拉电阻，实现蓝牙开关、播放控制、灯光开关等功能，多路按键走线保持一致性，保障按压响应均匀。红外接收部分外接 38kHz 标准红外接收头，接收输出端接入芯片红外解码引脚，外围仅搭配两颗阻容即可正常工作。遥控信号接收区域在结构上预留开窗，硬件线路避开遮挡区域，保证 5 米内遥控信号接收稳定。

6. 定时控制模块

定时功能依托芯片内部固件与硬件计时单元实现，无需额外增加定时芯片。主控接收遥控 / 按键的定时指令后，内部计时器开始工作，到达设定时长后自动切断灯光与音频输出。电路无需新增外围器件，仅通过固件参数即可切换 1 小时、2 小时定时以及取消定时功能。

三、PCB 布局设计规范

星空灯内部集成激光头、LED 灯板、喇叭、电机、多类接口，腔体结构复杂，PCB 布局需要兼顾信号完整性、散热、抗干扰、结构装配四大要求，结合量产经验梳理布局规则。

1. 整体分区布局

整板严格划分区域：电源输入区、主控数字区、音频模拟区、灯光功率驱动区、按键遥控区、U 盘接口区。音频模拟区、激光 / LED 功率区做物理隔离，拉大间距，减少功率器件工作时产生的电磁干扰，避免音频杂音、蓝牙信号卡顿。USB 接口、Mini USB 电源口、按键、红外接收头统一布置在 PCB 边缘，匹配外壳开孔位置，方便装配与日常使用。

2. 地网络设计

采用数字地与模拟地分割、单点汇流的经典设计方案。音频模拟区域、红外接收区域加大地铜面积，降低地线阻抗，减少底噪；激光驱动、LED 驱动、电机等功率回路单独布设地线，与音频地线分开走向，防止大电流在地线上形成压降，影响模拟电路工作状态。整机公共地选择电源输入负极，保证参考电位统一。

3. 走线设计要点

音频输入、功放输出走线做到短、直，尽量不跨分割地平面；蓝牙射频天线布置在 PCB 空旷边缘位置，周边不铺设大面积地铜，远离灯光功率线路与电机，保障蓝牙传输稳定性。灯光驱动、电机驱动等大电流走线适当加宽铜箔，降低导通损耗与温升；按键、红外信号线走线规整，避开高温区域与强干扰源。U 盘数据线差分走线，保持等长、平行，提升文件读取稳定性。

4. 散热与器件摆放

激光光源、LED 驱动管、D 类功放属于主要发热器件，对应区域加大铺地面积辅助散热，延缓长时间工作后光源亮度衰减问题。主控芯片放置在 PCB 中部，周边紧邻布置去耦电容。磁铁连接的头部线路采用软排线对接，PCB 焊盘做加固处理，反复转动角度后不易出现线路断裂。

5. 结构适配细节

PCB 外形贴合产品内部腔体轮廓，对结构定位柱、卡扣位置做镂空避让；板边做倒角处理，避免装配时划伤线材与外壳。红外接收头、U 盘接口正对外壳开窗位置，防止遮挡造成功能失效。

四、主控芯片介绍

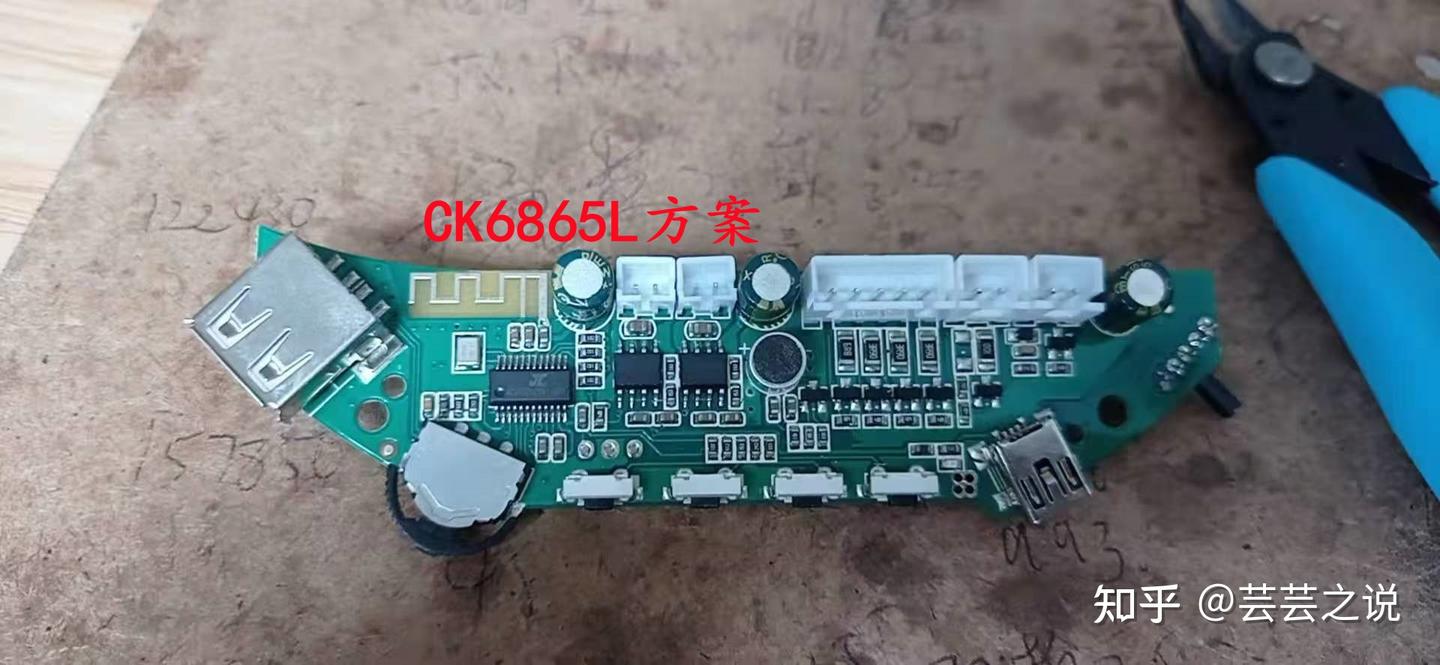

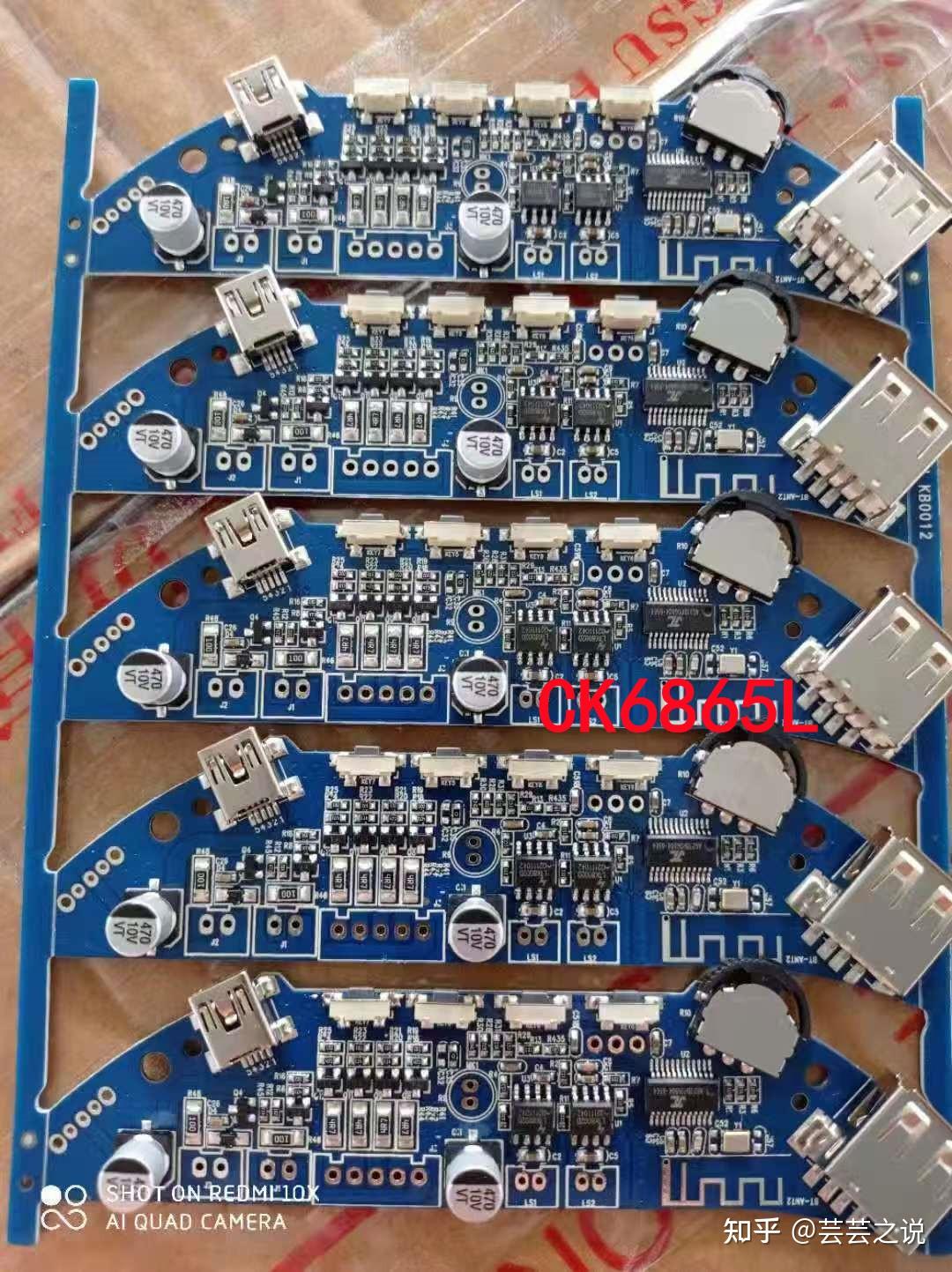

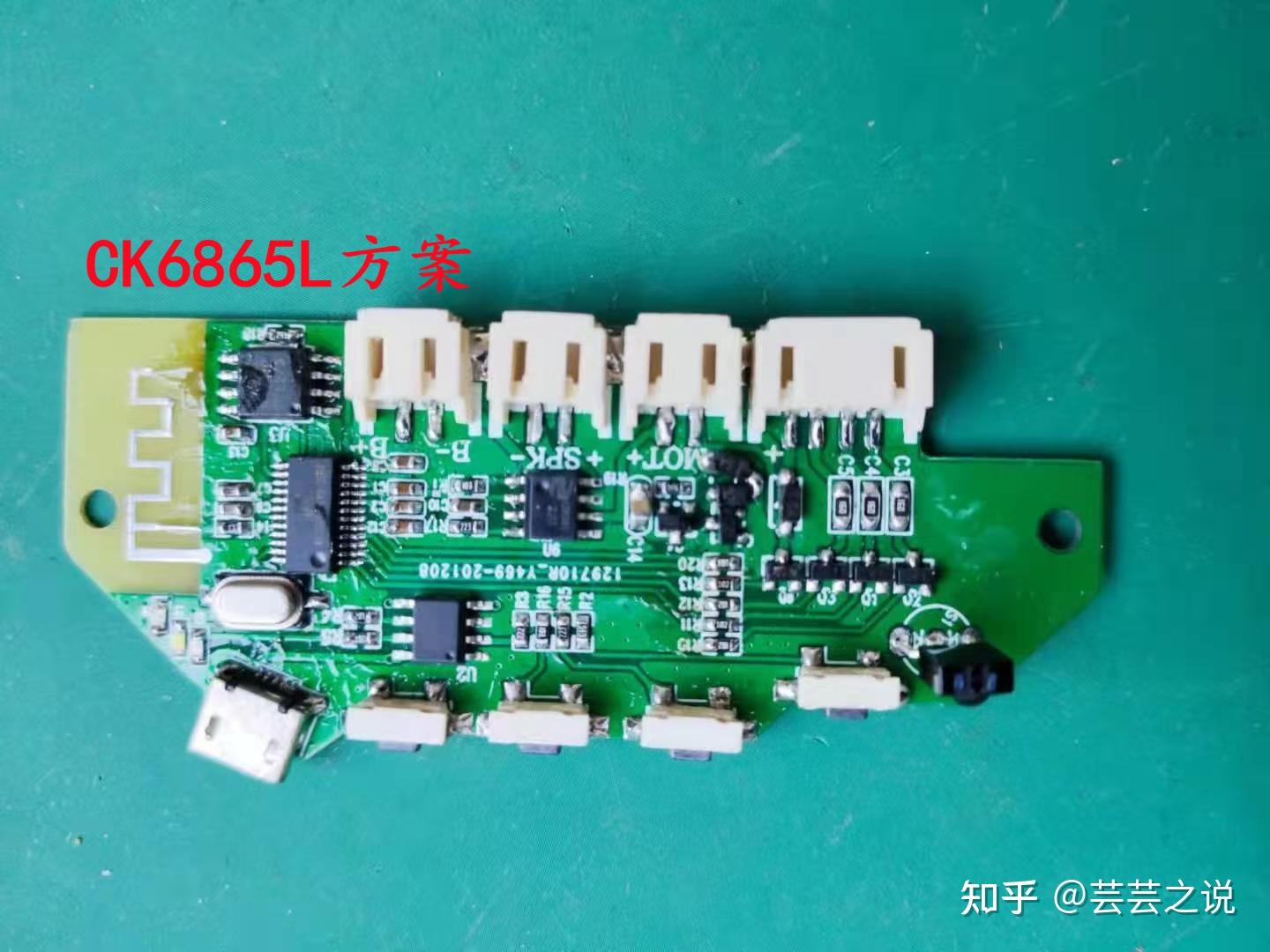

本款星空灯选用CK6865L一体化蓝牙声光 SoC，是针对氛围灯、音乐灯、便携声光设备开发的集成式主控，芯片采用 QSOP-24 封装，适配中小型灯具 PCB 尺寸。

芯片集成蓝牙 5.1+EDR 通信单元、多路独立 PWM 灯控、D 类音频功放、MIC 采样、红外硬件解码、AD 按键采集、U 盘音频解码等功能，单芯片实现蓝牙播放、本地音频、灯光驱动、遥控按键、定时控制等全部需求，可替代传统分立多芯片方案。

芯片出厂预装标准化固化固件，覆盖本款星空灯所需的灯光模式、音频逻辑、定时规则、按键遥控逻辑。常规产品直接硬件接线即可量产；若需要修改蓝牙名称、灯光参数、音量档位、定时时长，可通过板载 UART 串口发送指令完成配置，无需客户自主开发底层代码。芯片工作电压 3.0V~5.5V，适配本产品 DC5V 供电，内置多级稳压电路，应对负载切换带来的电压波动，保障整机长时间稳定运行。同时芯片支持功能模块化裁剪，可根据产品配置关闭冗余功能，适配不同档位的星空灯产品。

五、主流蓝牙声光芯片选型对比（星空灯专用场景）

目前声光一体星空灯行业主要分为三类硬件方案，结合硬件复杂度、开发难度、功能完整性、抗干扰能力、改款灵活性五个维度进行客观对比，明确本方案的产品定位。

选型小结

通用蓝牙 MCU 搭配独立灯控芯片的组合方案，自定义空间较强，适合功能深度定制、有专职软件团队的大型厂商，但整体开发流程复杂，联调耗时久。蓝牙模块加分立 MCU 的传统方案，硬件线路繁琐，抗干扰表现一般，更多应用在功能简单、成本敏感的基础款产品中。

集成方案凭借单芯片高集成度、成熟固化固件、简易改款方式，兼顾了功能完整性与开发效率，完美匹配市面主流多功能蓝牙星空灯的开发需求，也是现阶段中小厂商、外贸订单选用较多的方案。该方案在精简 BOM、缩短研发周期、提升量产稳定性方面具备优势，可覆盖绝大多数中低端至中端声光一体投影灯产品。
