前言

大家好，我是原厂硬件研发工程师，长期负责 CK 系列蓝牙声光芯片参考方案开发、标准化原理图与 PCB 输出，本文依托多款 E27 圆形 PCB 样板实测调试数据，完整拆解CK6865L 驱动 RGB 全彩 + 暖白光二合一 E27 蓝牙音乐球泡整套硬件设计思路，全部内容基于实物调试总结，参数取自实验室实测，可供照明硬件研发、方案改板、元器件选型参考。

现阶段 E27 智能音乐球泡普遍存在几项硬件设计难点：传统分体方案需要蓝牙主控 + 独立 PWM 灯控两颗 IC，外围阻容器件数量偏多；AC220V 阻容降压电源纹波容易造成灯光频闪；PWM 调光高频走线干扰蓝牙射频，出现断连、灯效紊乱；暖白常照与 RGB 律动两套电源回路易出现地弹串扰。CK6865L 从芯片架构端集成蓝牙通讯与多路硬件调光资源，针对性优化上述硬件问题，下文按设计顺序逐一说明。

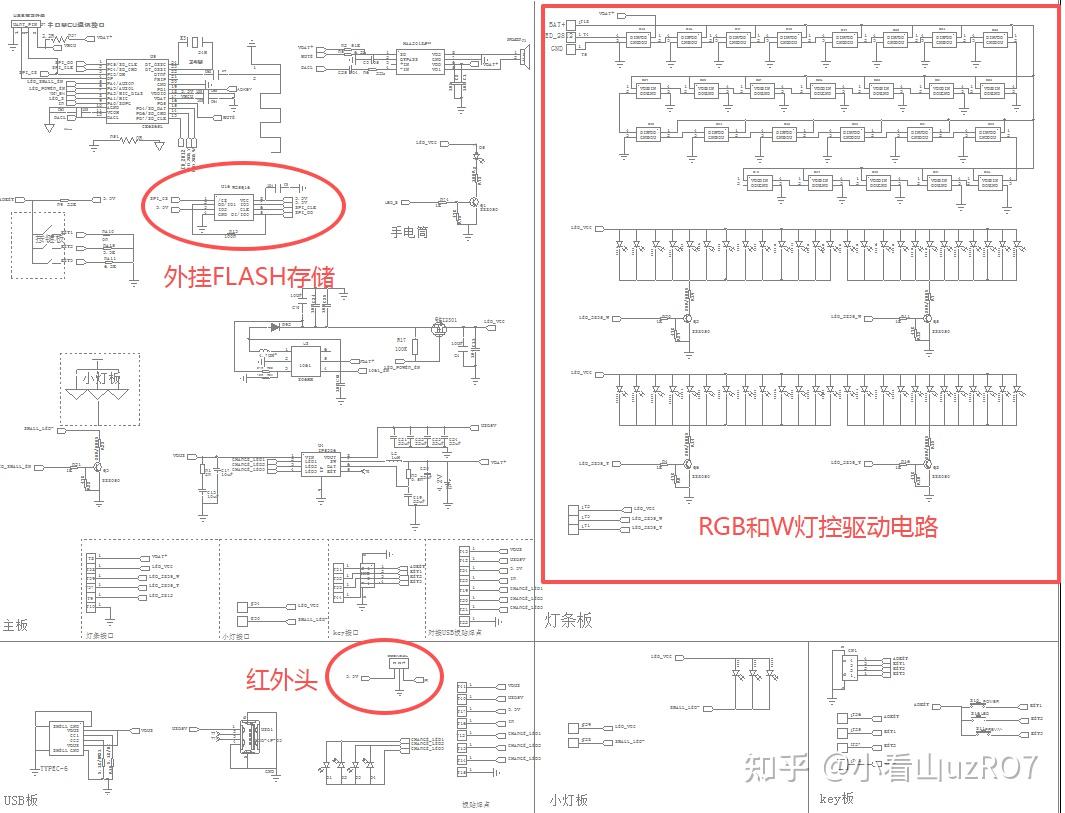

一、E27 球泡整机原理图硬件设计

整机原理图划分为 **AC220V 转低压电源模块、CK6865L 主控核心电路、2.4G 射频匹配电路、RGB + 暖白 MOS 驱动电路、外设拓展（红外 / AD 按键 / MIC 拾音）** 五大单元，适配 E27 铝壳狭小内腔，配套原厂标准化 BOM。

1、AC-DC 阻容降压电源电路

E27 灯头接入 220V 市电，前端采用非隔离阻容降压 + 全桥整流架构，稳压后输出 5V 直流电压供给 CK6865L；芯片工作区间 3.0V~5.5V，片内集成多路 LDO，电源输入端就近布置 0402 封装 1μF+0.1μF 去耦电容，抑制工频纹波，改善灯光低频频闪。交流输入端增加 TVS 瞬态抑制器件，抵御市电浪涌冲击，提升整机耐压稳定性。高压区与低压直流区元器件物理分区，满足安规间隙要求。

2、主控与晶振基准电路

外置 16MHz 无源晶振作为系统时钟，晶振两端搭配 22pF 负载电容，电容紧贴晶振焊盘摆放，下方整片铺地屏蔽，隔绝电源开关噪声，保障起振稳定；CK6865L 内置 Mask ROM 固化标准固件，出厂预装蓝牙协议、灯光律动、红外解码程序，硬件无需外挂 SPI Flash 存储固件，精简外围元器件清单。

3、蓝牙射频匹配电路

RF 射频引脚预留 π 型 LC 匹配网络空焊盘，原厂参考参数：串联 2.2nH 高频电感，两侧并联 12pF 贴片电容；E27 圆形 PCB 优先选用板载倒 F 天线，硬件同步预留陶瓷天线焊位，工程师可根据球泡内腔结构自由切换天线类型，主控主体电路不用改动。

4、RGB + 暖白灯光驱动核心电路

芯片原生引出5 路独立硬件 PWM 引脚，PA0~PA4 分别管控 R 红、G 绿、B 蓝、W 暖白、预留冷白通道，PWM 输出经 N 沟道 MOS 管驱动对应 LED 灯珠，MOS 栅极统一串联 1kΩ 限流电阻，保护芯片 IO 引脚不受瞬时冲击电流损伤。

· RGB 三色：常规搭配 5050 共阳灯珠，采用低端 MOS 驱动架构，依靠 PWM 占空比变化调节色彩与亮度；

· 暖白光：独立 2835 灯珠灯串，单路 PWM 独立控制，可单独开启常亮照明，也可跟随蓝牙音源、环境拾音实现灯光律动；每一串灯珠回路按需串联功率限流电阻，按照灯珠 VF 压降核算阻值，规避单通道过流损坏灯珠。

5、外设拓展电路

1. 红外遥控：IR 引脚外接红外接收管，搭配 10k 上拉电阻，硬件原生支持遥控开关机、切换灯效、蓝牙切歌；2.AD 按键：单路 AD 引脚实现短按蓝牙配对、长按恢复出厂设置，上拉电阻可按需贴装或省略；3.MIC 拾音：芯片内置 MIC 偏置电源，外围搭配简易 RC 滤波即可接入咪头，拾取环境音源驱动 RGB 灯光随节奏变化，无需额外外置运放放大电路。

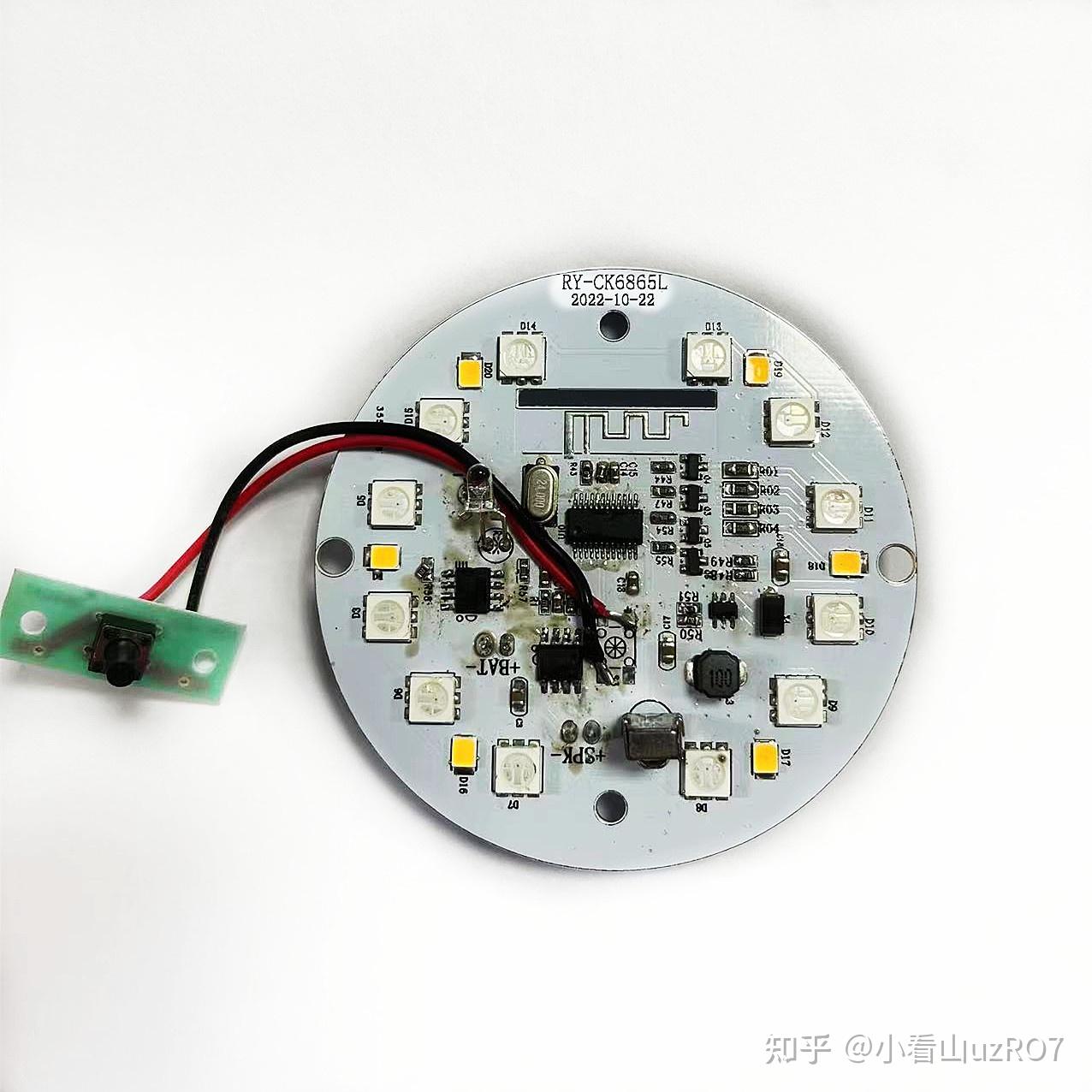

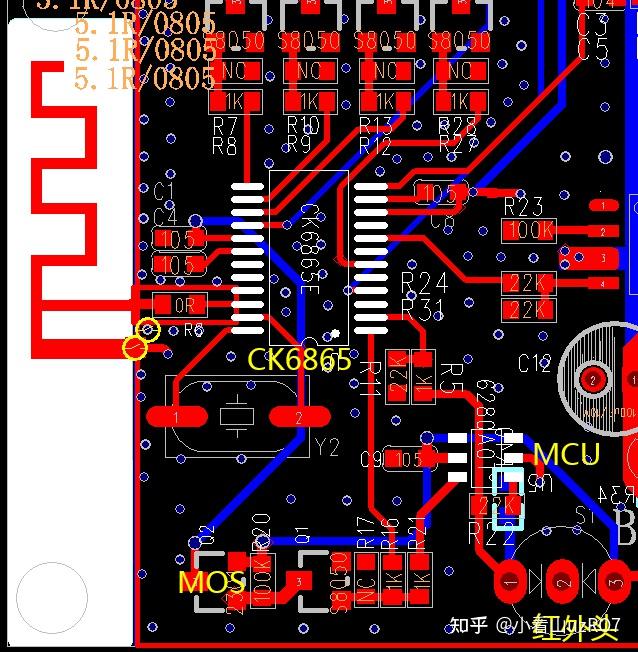

二、E27 圆形 PCB 布局布线设计规范（腔体受限专项优化）

E27 球泡采用圆形双层 FR4 板材，受铝散热器内径约束，布局遵循强弱电分区、大功率远离射频、数模地线分离三项准则。

1、PCB 区域划分

圆形 PCB 环状分区：板最外圈排布 AC 高压阻容、整流二极管等高压器件；中上区域预留天线净空区；板中心放置 CK6865L 主控；下半区域排布 MOS 管与 RGBW 灯珠；侧边点位布置红外接收头、MIC 焊盘。高压交流区与低压直流区预留≥3mm 安规隔离间距。

2、射频天线布线规范

天线投影区域全板禁止铺铜、走线、贴装元器件，净空预留尺寸≥5mm；RF 馈线做 50Ω 阻抗管控，走线短直、采用 45° 斜向拐角；阻容降压高压电容、功率 MOS、灯珠大电流走线与天线边缘间距≥15mm，降低开关噪声对蓝牙接收灵敏度的干扰。

3、PWM 调光与音频走线规范

R/G/B/W 四路 PWM 控制走线属于高频干扰源，走线避开晶振、射频线路正下方；PWM 信号线与电源走线平行间距≥2.5mm；MOS 至灯珠的功率走线加宽铜箔，1oz 铜厚条件下单通道 1A 电流走线宽度≥1.2mm，减少线路压降带来的亮度不均衡问题；暖白与 RGB 电源采用单点星形接地，避免多路灯光地回路串扰。

4、接地与散热设计

整机以整流后直流负极作为公共汇集地，芯片全部电源引脚的去耦电容紧贴焊盘就近过孔下地；大功率灯珠焊盘开窗露铜，搭配矩阵散热过孔，利用铜箔辅助密闭腔体散热。

三、CK6865L 芯片产品介绍

CK6865L 为原厂自研蓝牙 5.1 双模（BR+EDR+BLE）一体化声光 SOC，采用 QSOP24 贴片封装，单芯片集成 2.4G 射频收发单元、32 位运算内核、五路独立硬件 PWM 调光模块、音频 DSP、MIC 信号采集单元、红外解码模块与片上 PMU 电源管理单元。芯片定位平价 E27 音乐球泡、RGB 氛围台灯、低压装饰彩灯，用单芯片替代传统方案里蓝牙主控 + 外置灯控 MCU 两套器件，精简硬件链路与 BOM 物料，适配中小型灯具厂商的小腔体声光产品开发。

四、CK6865L 详细硬件参数

表格

五、CK6865L 硬件层面核心特点

1. 声光硬件一体化集成：单芯片同时实现蓝牙无线通讯与五路独立 PWM 调光，省去外置专用灯控 IC，同等功能下减少外围阻容与分立器件数量，降低 PCB 布板复杂度；

2. 宽电压多供电兼容：3.0~5.5V 稳定工作，可匹配 220V 阻容降压、5V 适配器、3.7V 锂电三类供电架构，同版 PCB 可适配球泡、台灯、小夜灯多款产品；

3. PWM 抗干扰硬件优化：芯片内部 PWM 输出增设缓冲电路，弱化调光高频杂波对 2.4G 射频的干扰，改善球泡蓝牙掉线、灯光乱闪的常见故障；

4. 功能固件模块化裁剪：同一版硬件 PCB，依靠固件配置可关闭 MIC 拾音、暖白通道、蓝牙通话等功能，一版 PCB 衍生多款产品配置，缩减重复开板开销；

5. 外设资源原生集成：红外、AD 按键、MIC 偏置全部内置，不用额外增加分压、放大外围电路，遥控器配套硬件改动量小。

六、硬件适配产品应用场景

结合供电特性与引脚资源，硬件可适配四类产品开发：

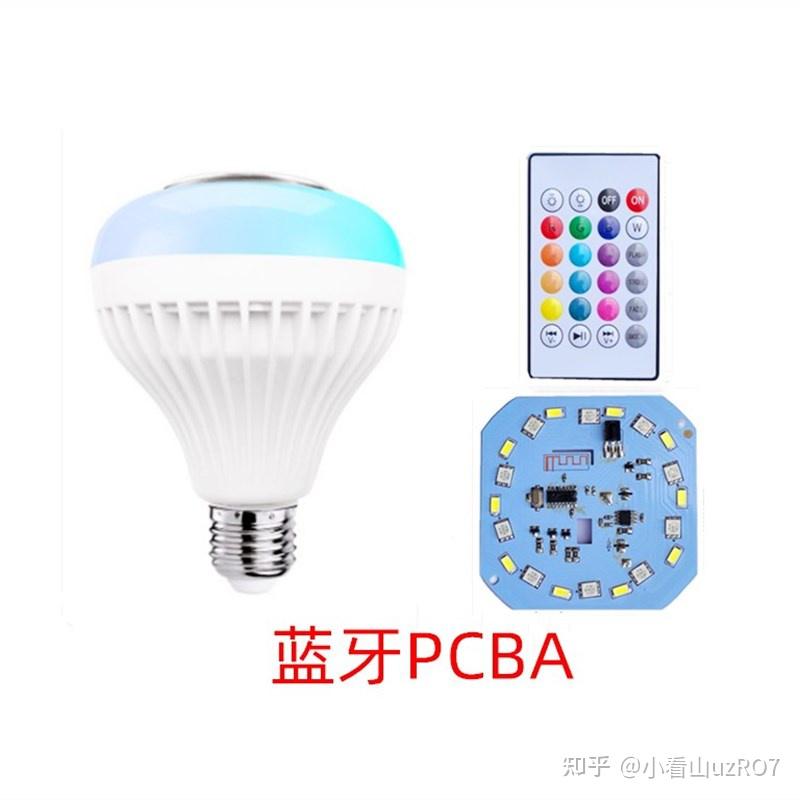

1. E27/B22 市电音乐球泡：220V 交流输入，RGB 炫彩律动 + 暖白日常照明双模式灯泡，家居、礼品氛围照明；

2. RGBW 桌面蓝牙台灯：5V DC 适配器供电，蓝牙播放 + 多档位调色桌面灯饰；

3. GU10 嵌入式氛围射灯：低压小功率天花射灯，遥控 / 蓝牙调色；

4. 低压节日彩灯模组：5V 供电灯带控制板，蓝牙联动灯光变色。

七、同赛道芯片硬件选型横向对比（杰理 AC6328A / 炬芯 ATS2810/CK6865L）

表格

选型定位总结

1. 对标杰理 AC6328A：AC6328A 缺少专用硬件 PWM 通道，多路 RGBW 灯光需要占用 GPIO 拓展电路，同时额外外挂 Flash 拉高物料，CK6865L 自带五路专属调光引脚，外围线路更简洁，更适配 E27 多路灯光控制需求；2. 对标炬芯 ATS2810：ATS2810 研发重心偏向音频性能，无集成灯控资源，做音乐球泡必须搭配第三方灯控芯片，硬件链路更长，CK6865L 声光一体化硬件架构，聚焦平价 E27 音乐球泡细分赛道。

附件预留说明

附件下载：《CK6865L 规格书 V2.1.pdf》（文档包含完整电气参数、E27 球泡参考原理图、圆形 PCB 图纸、MOS 驱动选型表、天线设计规范，需要可留言索取原厂规格文档）

文末结语

全文内容均来自项目实物调试积累，后续会持续更新不同功率 E27 球泡的电源选型、不同规格灯珠配套限流参数实测数据，同行硬件工程师遇到球泡频闪、射频干扰、灯光不同步等硬件问题，欢迎在评论区交流探讨。
