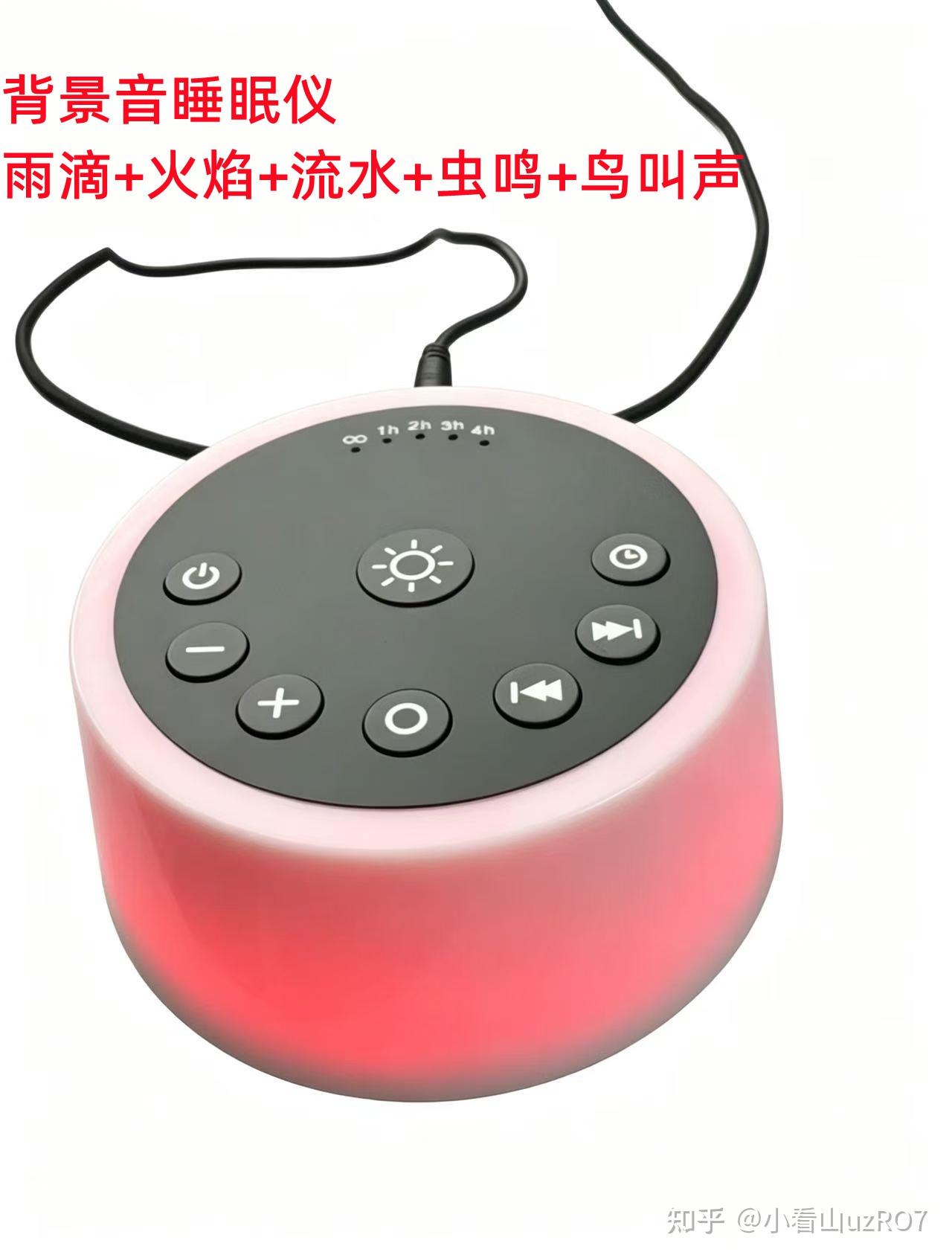

大家好，我是原厂硬件工程师，长期负责 CK6865L 蓝牙芯片在白噪音睡眠仪、助眠小夜灯项目的方案调试与硬件整改。现阶段市面主流助眠睡眠仪都是灯光 + 背景音二合一结构，常用 2835 暖白贴片灯做常亮氛围夜灯、2812 内置驱动 RGB 幻彩灯做渐变呼吸彩光。CK6865L 预留多路硬件控制 IO，无需外挂 LED 驱动 IC 与主控 MCU，就能直接驱动两类灯珠。本文从 LED 外围驱动电路、PCB Layout 布线规范入手，结合量产睡眠仪案例介绍芯片参数、产品优势及横向选型对比，内容全部基于实板调试经验，可供同行硬件设计参考。

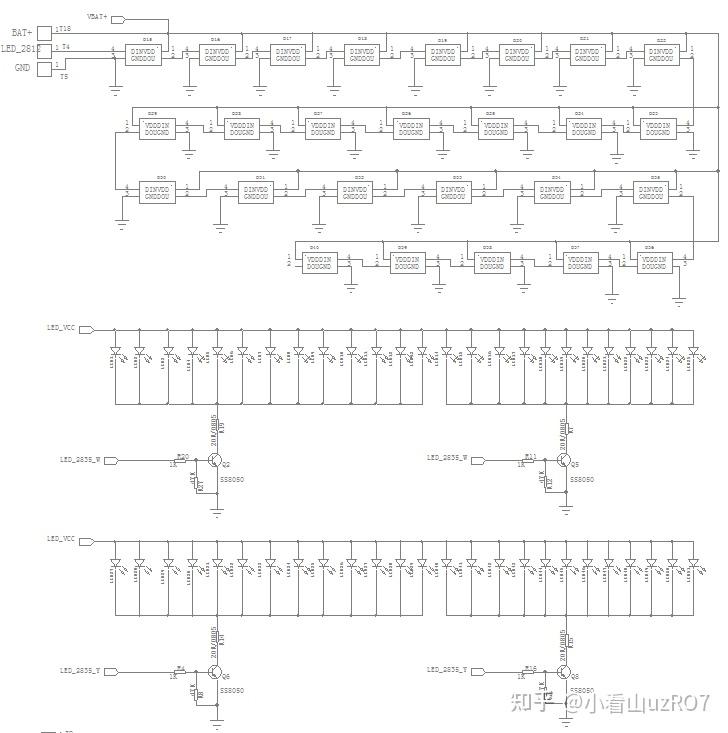

一、2835 暖白灯 + 2812RGB 幻彩灯外挂驱动电路设计

整套灯光电路依托 CK6865L 原生 IO 引脚实现控制，整机供电沿用睡眠仪常规 3.7V 锂电 + LDO 输出 3.3V 系统电源，分为2835 暖白光恒流支路、2812RGB 串行彩灯支路、按键模式配置电路、音频功放电路四大部分。

1、2835 暖白 LED 灯驱动电路

2835 暖白灯常规工作电压 3.0~3.2V、单颗电流 20mA，采用 IO 串限流电阻直推方案：CK6865L 通用控制 IO 串联 150Ω~220Ω 功率限流电阻后接 2835 正极，灯珠负极接 GND；硬件通过引脚上下拉配置两种逻辑：短按按键常开暖白夜灯、长按定时 30min 自动熄灯，芯片固件内置阶梯调光逻辑，硬件无需 PWM 外围电路即可实现渐亮渐暗助眠柔光效果。多颗 2835 并联时统一共用限流分压，规避分压不一致造成亮度不均问题。

2、2812 内置驱动 RGB 幻彩灯接线电路

2812 为单线串行通信内置 IC 彩灯，单总线 DATA 引脚直连 CK6865L 专用彩灯控制 IO，VDD 接 3.3V、GND 接地；芯片出厂固件已内置 2812 时序驱动，硬件接线完成后，依靠按键切换流水、呼吸、渐变、频闪等多种幻彩灯光效果，全程不用编写时序程序、不用外挂驱动 MCU；多颗级联 2812 仅首尾 DATA 首尾串联即可，总线无需外加电平转换芯片。

3、模式配置与音频配套电路

预留硬件配置电阻区分工作模式：暖白灯常亮 + 本地 FLASH 雨滴 / 鸟鸣背景音、RGB 彩灯渐变 + 手机蓝牙播放助眠音乐两种组合；DAC 音频输出外接 D 类功放驱动喇叭，灯光与音源同步启停，是声光一体睡眠仪标准硬件搭配。

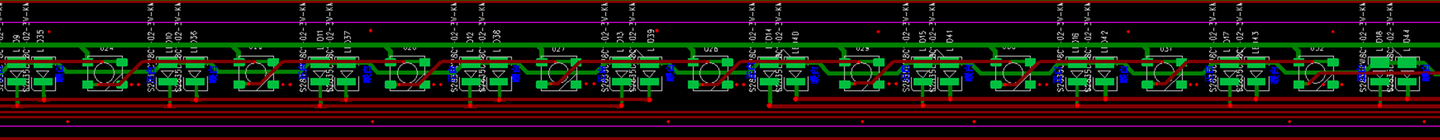

二、LED 配套睡眠仪 PCB Layout 布线要点

结合多款量产样机整改问题，整理灯光线路、射频线路分区布线规则，杜绝灯光干扰蓝牙、灯珠频闪杂音等常见故障：

1. 2812 彩灯信号线远离蓝牙天线区域2812 单线 DATA 属于高频数字走线，布线避开 2.4G 蓝牙净空天线区，走线不能跨射频地层分割，防止数字时序干扰蓝牙射频，出现蓝牙断连、音频卡顿。

2. 大功率 2835 电源走线加粗处理多颗并联 2835 回路铜皮加宽，降低线路压降，避免多灯点亮后电压跌落导致灯光变暗、功放供电不稳出现喇叭杂音。

3. 灯光地、音频模拟地、射频地单点接地LED 数字回路地与音频模拟地分开走线，在 LDO 电源地焊盘单点汇合，抑制灯光开关瞬间浪涌噪声串入音频回路，保证雨滴、虫鸣等轻柔背景音无电流噪音。

4. 器件分区布局CK6865L 主控居中摆放，2812 彩灯模组、2835 灯珠靠近板边结构开孔位置，滤波电容紧贴芯片 VCC 与 LED 供电引脚，缩短电源回流路径。

三、CK6865L 芯片产品介绍

CK6865L 是面向声光一体睡眠仪、安抚玩具开发的免编程双模蓝牙音频芯片，除基础蓝牙 A2DP、BLE 透传、SPI 外挂 FLASH 拓展自定义鸟鸣 / 雨滴音效功能外，芯片固件内置 2835 调光驱动、2812 单线 RGB 时序驱动，硬件工程师仅通过外接限流电阻、简易布线即可完成暖白夜灯 + 幻彩灯双灯光系统搭建，无需外挂 LED 驱动 IC、额外 MCU 做灯光逻辑控制。产品定位中小型声光类消费产品，是目前多灯光白噪音睡眠仪量产主流主控。

四、CK6865L 详细硬件参数（声光睡眠仪实测）

1. 蓝牙规格：经典蓝牙 A2DP+BLE 双模，支持手机蓝牙播放助眠音源，BLE 简易电量上报；

2. 供电范围：DC2.0V~3.6V，适配 3.7V 锂电池 + 3.3V LDO 睡眠仪标准供电；

3. 灯光驱动资源：多路通用 IO，自带硬件 PWM 调光，直驱 2835 暖白 LED；内置 2812 标准通信时序，单 IO 驱动多颗级联 RGB 幻彩灯；

4. 存储拓展：自带 SPI 硬件接口，可外挂 SPI-FLASH 存储虫鸣、雨滴、溪流等自定义背景音效；

5. 配置方式：硬件引脚上下拉电阻配置灯光 + 音源联动逻辑，整机免软件开发；

6. 射频指标：空旷蓝牙传输距离 10m，满足卧室居家使用环境；

7. 工作温度：-20℃~+70℃，符合民用消费电子温区标准；

8. 功耗特性：灯光休眠、音频待机双低功耗设计，延长整机锂电池续航。

五、CK6865L 核心优势（灯光 + 音频睡眠仪落地角度）

1. 内置 LED 驱动固件，灯光硬件接线即用芯片预装 2835 调光算法、2812 串行驱动时序，硬件接好限流电阻与信号线即可实现各类灯光效果，省去软件编写灯光控制代码，纯硬件团队即可完成声光整机开发。

2. 省去外围驱动 IC，优化 BOM 与 PCB 面积对比通用方案无需外挂 LED 驱动芯片、辅助 MCU，减少外围元器件数量，PCB 空间富余，方便结构塞入小型睡眠仪塑胶外壳。

3. 灯光音频联动原生支持，适配助眠产品需求固件自带声光联动逻辑，硬件配置后可实现开灯自动播放背景音、熄灯延时关音频，契合助眠仪使用场景，不用额外搭建逻辑电路。

4. 抗干扰优化，规避灯光干扰蓝牙与音频芯片内部电源分区优化，开关灯瞬间浪涌抑制完善，实际量产中极少出现灯光点亮后蓝牙掉线、喇叭异响问题，量产稳定性高。

5. 支持 FLASH 扩音 + 双灯光组合，产品差异化强同时兼容外挂 FLASH 自定义多类助眠音效、2835+2812 双光源，方便产品做多档位、多模式中高端睡眠仪。

六、适用落地场景

1. 2835 暖白 + 2812 幻彩灯光组合白噪音睡眠仪（本文落地案例）

2. 声光一体助眠小夜灯、婴幼儿声光安抚玩偶

3. 桌面迷你氛围蓝牙小音箱、床头伴睡发声灯具

4. 智能家居小型声光蓝牙模组、车载伴睡小配件

补充说明：若产品需要几百颗以上大规模阵列彩灯、自定义复杂灯光特效、APP 远程调光，本型号不适用，建议选用可编程蓝牙 SOC 方案。

七、同类型芯片选型对比（睡眠仪灯光 + 音频方案）

表格

在需要 2835 暖白光 + 2812RGB 幻彩双光源、搭配外挂 FLASH 多类助眠音效、控制研发与物料成本的睡眠仪项目中，CK6865L 综合适配优势明显。

八、原厂技术服务支持

原厂技术团队针对 CK6865L 声光睡眠仪项目提供全流程技术支持：免费提供 2835、2812 标准参考电路、PCB 灯光布线规范、IO 引脚配置表；前期原理图审核、天线与灯光走线避坑指导，样品调试出现灯光频闪、蓝牙受干扰、音频杂音等问题协助排查，量产阶段功耗、灯光一致性优化建议。

附件说明

语音芯片实战教程：基于 CK6159A 搭建儿童井字棋互动玩具方案

本文配套《CK6865L 规格书 + 2835 暖白灯 / 2812RGB 彩灯参考原理图 + 睡眠仪整机 PCB 布局手册》PDF 文档，文档包含详细电气参数、灯光限流选型参数、多灯级联接线范例，工程师可下载用于硬件设计参考。
