## 前言
大家好,我是原厂硬件工程师,日常负责 CK6865L 参考方案开发、样板调试与硬件规范输出。在 E27 音乐球泡、氛围彩灯项目落地阶段,很多硬件同行咨询**CK6865L 的 MIC 拾音外围电路设计方案**,常见痛点集中在:外置运放带来元器件增多、电源纹波窜入音频链路造成底噪偏大、PWM 调光高频干扰拾音出现杂音、狭小腔体 PCB 布线困难。本文依托多版样板实测数据,从原理图、PCB 布局、芯片资源逐项拆解 CK6865L 单端 ECM 拾音整套硬件设计逻辑,内容全部基于实物调试总结,可用于灯具、小音箱类产品 MIC 电路开发参考。

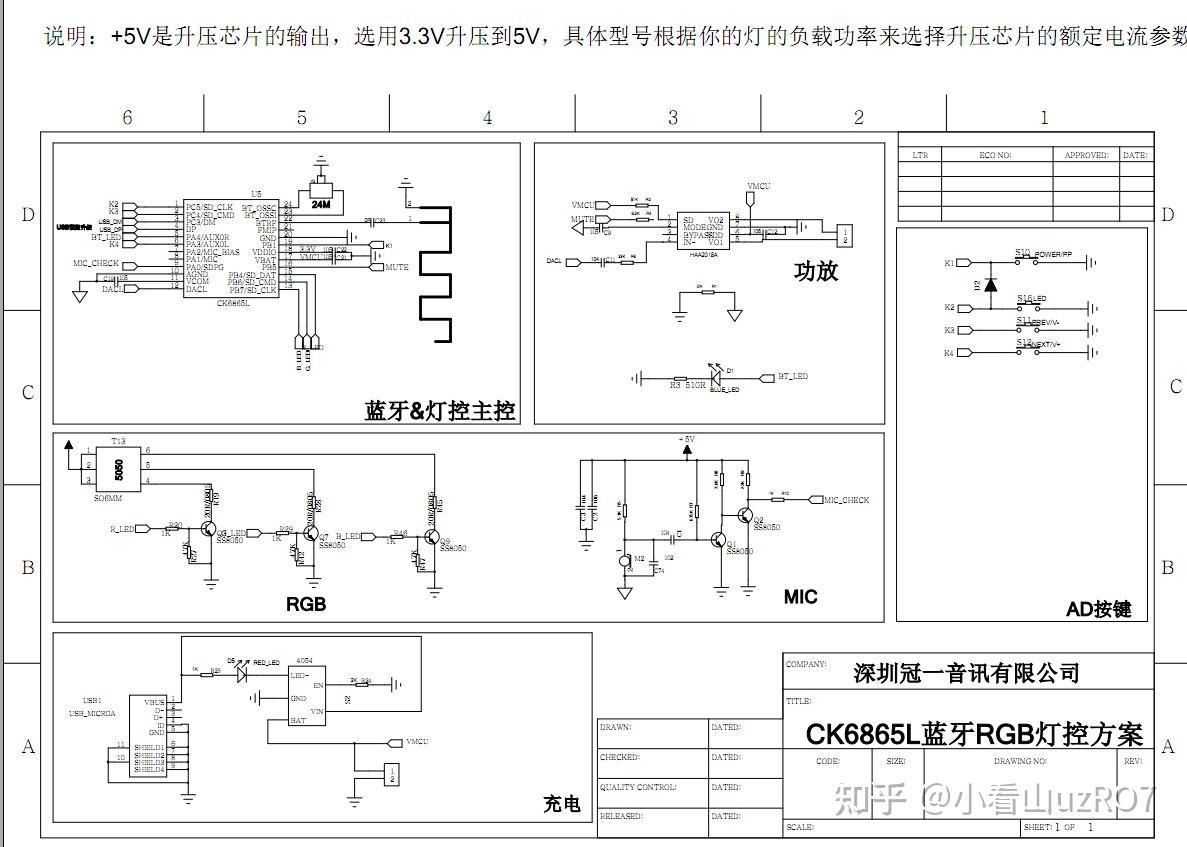

## 一、MIC 拾音整机原理图分项设计

整套拾音电路依托 CK6865L 内置音频资源搭建,原理图划分为**主控电源电路、芯片 MIC 偏置供电回路、ECM 咪头 RC 滤波采集电路、五路 PWM 灯控隔离电路、基准晶振电路**五大模块,无需外置运算放大芯片,仅少量阻容元件即可完成音频拾取,适配 E27 狭小内腔布板。
### 1、主控基础电源电路
整机分两种供电架构:AC220V 阻容降压 5V 输出、DC3.7V 锂电升压至 5V;CK6865L 工作电压区间 3.0V\~5.5V,芯片内部集成多路独立 LDO,其中一路专用 LDO 作为**MIC 内置偏置电源**,从芯片 MIC\_BIAS 引脚输出固定电压,电源主输入端就近并联 0.1μF+1μF 多层陶瓷去耦电容,抑制工频电源杂波,从源头减少电源噪声耦合进拾音链路。高压阻容降压区域元器件与 MIC 信号回路电气分区,预留安规隔离间距,规避工频干扰。
### 2、片内 MIC 偏置与咪头采集核心电路
CK6865L 引出专用 MICIN 模拟输入引脚 + MIC\_BIAS 偏置输出引脚,适配常规 ECM 驻极体咪头:
1. MIC\_BIAS 引脚串联**4.7kΩ 偏置电阻**后接入 ECM 咪头电源端,为咪头内部 FET 场效应管提供静态工作电流,满足驻极体咪头供电需求,该阻值为多场景实测优选参数,可平衡低频响应与输出幅值;
2. 咪头信号输出端搭配**1μF 隔直耦合电容**接入芯片 MICIN 引脚,电容和芯片输入阻抗组成高通滤波,滤除 20Hz 以下超低频杂波,阻隔直流电平进入 ADC 采样端口;
3. MICIN 引脚并联 100pF 高频瓷片电容到 GND,构成 RC 低通滤波,过滤 2.4G 射频、PWM 调光带来的高频干扰,优化拾音底噪表现。
整套拾音外围仅 1 颗偏置电阻 + 2 颗电容,省略 LM358 等外置运放器件,精简 BOM 清单。
### 3、晶振时钟配套电路
外置 16MHz 无源晶振搭配 22pF 负载电容,电容紧贴晶振焊盘,晶振下方整片铺地屏蔽。芯片 ADC 音频采样、DSP 音频解析、PWM 调光共用同一系统时钟,时钟同源可以降低采样时序偏差,改善拾音触发灯光律动不同步问题。
### 4、PWM 驱动隔离辅助电路
五路 RGBW 硬件 PWM 输出经 N 沟道 MOS 管控 LED 灯珠,MOS 栅极串联 1kΩ 限流电阻,在原理图设计阶段,PWM 功率回路和 MIC 音频信号回路做电源节点分离,采用独立支路取电,减少灯光开关瞬间电流波动对 MIC 偏置电源的扰动。
### 5、拓展外设配套电路
红外接收、AD 按键电路独立走线,按键上拉电阻、红外限流元件远离 MIC 信号链路,避免按键通断产生的脉冲噪声窜入音频采样通道。
## 二、MIC 拾音专项 PCB 布局布线规范

PCB 采用双层 FR4 板材,以 E27 圆形板为例,围绕**音频信号线短距、强弱信号分区、远离射频与大功率走线**三大准则布局,改善拾音杂音、蓝牙干扰问题。
### 1、分区布局规划
圆形 PCB 环状分区:外圈布置 AC 高压整流、阻容降压元器件;中上区域为天线净空区;板中心位置摆放 CK6865L 主控,**MIC 引脚就近放置咪头焊盘**,缩短音频走线长度;下半区域排布 MOS 功率器件与 LED 灯珠。高压区域和音频信号区域物理间距≥3mm。
### 2、MIC 音频走线规则
1. MIC\_BIAS 偏置走线、MICIN 信号走线尽量短粗,走线长度控制在 5mm 以内,全程避开晶振、射频馈线、PWM 功率走线正下方;
2. 咪头位置优先靠近外壳拾音开孔,结构预留防尘泡棉安装位,减少腔体震动传导噪声;
3. 音频信号线禁止跨分割地槽布线,避免地平面分割带来的电位差引入杂波。
### 3、天线与功率走线避让要求
板载倒 F 天线净空区无任何铺铜与走线,MOS 管、大功率灯珠供电走线与咪头焊盘间距≥12mm,规避 PWM 高频开关噪声、2.4G 射频辐射干扰 MIC 采样。
### 4、接地优化设计
MIC 相关阻容元件就近过孔单点下地,芯片 MIC\_BIAS、MICIN 周边去耦电容紧贴焊盘过孔,整机采用星形接地,整流负极作为公共地汇集点,减少多路功率回路地弹噪声干扰音频 ADC 采样。
## 三、CK6865L 芯片产品介绍
CK6865L 为原厂自研蓝牙 5.1 双模 BR+BLE 一体化声光 SOC,QSOP24 封装,芯片内部集成独立 MIC 模拟前端 AFE、可编程偏置 LDO、高精度内置 ADC、硬件 DSP 音频解析单元、五路独立硬件 PWM、红外解码与片上 PMU 电源模块。芯片硬件原生集成完整 MIC 信号采集链路,针对 E27 球泡、小彩灯狭小腔体优化拾音架构,无需外挂运放、Codec 即可完成环境音源采集,拾音数据直送片内 DSP 做频段运算,用于灯光音乐律动,主打中小型声光灯具拾音场景开发。
## 四、CK6865L 详细硬件参数
表格
| 参数分类 | 规格指标 |
| ------------ | -------------------------------------------------------------------- |
| 蓝牙制式 | 蓝牙 5.1 双模 BR+EDR+BLE,支持 A2DP/AVRCP/HFP 协议 |
| MIC 硬件资源 | 单端模拟 MIC 输入,内置 AFE 前端、片上 LDO 偏置、内置 12bit ADC 采样 |
| 偏置输出 | MIC\_BIAS 引脚可编程稳压输出,适配常规 ECM 驻极体咪头 |
| PWM 资源 | 5 路独立硬件 PWM,软件可调频,RGBW 灯光驱动专用 IO |
| 供电范围 | DC3.0V\~5.5V,多路线性 LDO 独立供电 |
| 存储配置 | Mask ROM 固化固件,内置拾音采样 + 律动算法,免外挂 SPI Flash |
| 封装规格 | QSOP24,15.4mm×7.6mm |
| 拾音功耗 | MIC 正常采样整机新增功耗 3\~6mA,待机整机 2.8mA |
## 五、拾音硬件层面核心特点
1. **内置 MIC 整套供电与采样链路**:片内集成偏置电源、AFE 放大、ADC 采样,外围仅 RC 基础元件即可搭建 ECM 拾音电路,省去外置运算放大器,减少 PCB 器件占用空间;
2. **偏置电压软件可调**:固件配置可微调 MIC\_BIAS 输出电压,适配不同灵敏度参数的 ECM 咪头,不用改动硬件阻容阻值即可优化拾音灵敏度;
3. **硬件滤波联动设计**:芯片内部 ADC 前端集成数字滤波,配合外围 RC 无源滤波形成双层降噪结构,弱化 PWM 调光、蓝牙射频带来的干扰杂音;
4. **拾音功能模块化裁剪**:同一张 PCB,通过固件配置关闭 MIC 采样功能,产品切换为无拾音基础蓝牙球泡,一版 PCB 适配两款产品规格;
5. **音频数据片内直传 DSP**:咪头采集信号经 ADC 后直接送入片内 DSP 运算,无需芯片串口外接 MCU 转发音频数据,缩短声光联动链路,优化律动响应延迟。
## 六、MIC 拾音方案适用产品场景

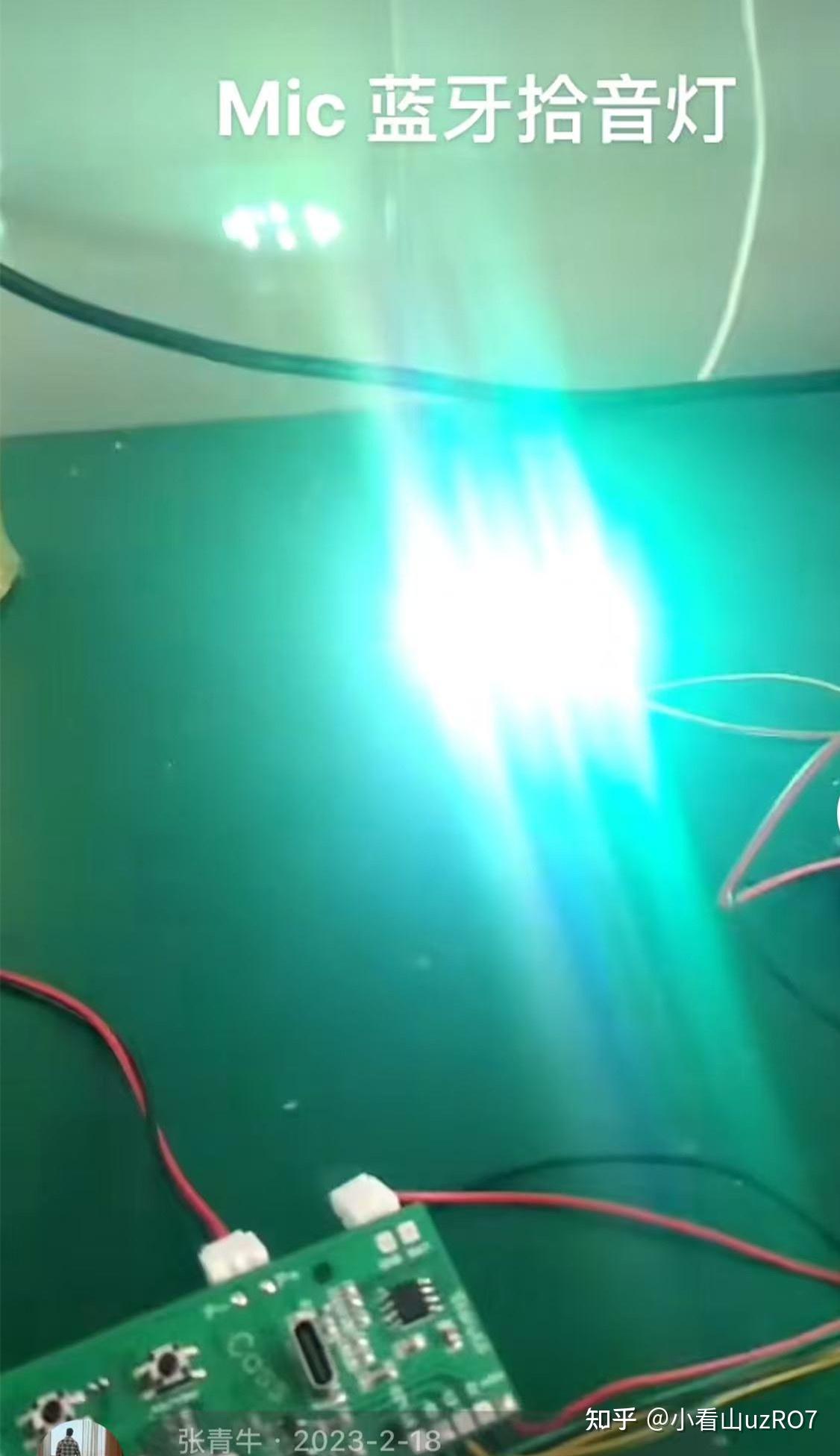

1. **E27/B22 市电音乐球泡**:220V 阻容降压供电,ECM 拾音实现环境声音触发 RGBW 灯光律动;
2. **5V RGBW 桌面蓝牙台灯**:适配器供电,拾音 + 蓝牙双音源灯光变色;
3. **GU10 低压氛围射灯**:小腔体嵌入式灯饰,单麦拾音声控变光;
4. **低压节日彩灯控制板**:5V 供电模组,环境拾音联动整串彩灯变色。
## 七、同类型芯片硬件选型横向对比(杰理 AC6328A / 炬芯 ATS2810/CK6865L)
表格
| 芯片型号 | 品牌 | MIC 硬件架构 | 外置器件需求 | 拾音外围 BOM | 产品硬件定位 |
| -------- | -------- | ---------------------------- | ------------------------------ | --------------------------- | -------------------------------------------------- |
| CK6865L | 原厂自研 | 内置 LDO 偏置 + 片内 ADC+AFE | 无需运放、免外挂 Flash | 1R+2C 极简外围 | E27 灯具单麦拾音 + RGBW 灯控一体化方案 |
| AC6328A | 杰理 | 无内置 MIC 偏置与专用 AFE | 需外挂 SPI Flash,拾音外加运放 | 运放 + 多颗阻容,元器件偏多 | 入门蓝牙音箱、简易彩灯,非优化灯具拾音 |
| ATS2810 | 炬芯 | 无集成灯控与 MIC 偏置资源 | 必须搭配独立运放 + 外置灯控 IC | 双芯片架构,外围器件多 | 中端多媒体音响,侧重音频播放,不适配小腔体灯具拾音 |
### 选型总结
1. 对标 AC6328A:AC6328A 缺少专用 MIC 偏置电源与内置 AFE,实现 ECM 拾音需要额外搭建运放放大电路,同时必须外挂 Flash 存储固件,BOM 成本与 PCB 布线难度上升;CK6865L 硬件全链路集成拾音资源,更适配 E27 狭小腔体灯具开发。
2. 对标 ATS2810:ATS2810 硬件设计偏向大功率音频输出,无集成多路硬件 PWM 与灯具拾音配套资源,做音乐球泡拾音需要双 IC 搭配,硬件链路更长;CK6865L 拾音 + 灯控单芯片整合,聚焦氛围灯饰细分应用。
## 八、原厂配套硬件技术服务
1. 硬件资料:原厂输出 Altium 标准原理图、E27 圆形 PCB 工程、MIC 部分专属 BOM、元器件封装库,图纸标注 MIC 位号与阻容推荐参数;
2. 样板调试:客户样机出现拾音底噪偏大、射频杂音、灵敏度异常时,工程师远程协助优化 RC 参数、调整天线匹配值与固件偏置档位;
3. 固件适配:按需修改拾音灵敏度、关闭 MIC 功能、调整 DSP 滤波参数,输出对应定制固件;
4. 认证支撑:配合客户产品 CE、FCC 认证,提供 MIC 电气参数、音频采样测试文档。
## 附件预留说明
CK6865L芯片规格书_V2.0.pdf> 附件下载:《CK6865L 规格书 V2.2.pdf》(文档包含完整电气参数、MIC 参考原理图、PCB 音频布线规范、ECM 咪头选型参数、不同供电下偏置参数对照表,需要可留言索取原厂规格文档)
## 文末结语
经过多款 E27 样板反复换咪头、换阻容参数实测,CK6865L 依靠片内集成音频采集资源,可使用极简外围电路完成 ECM 咪头拾音开发,有效解决小腔体灯具拾音干扰、布板局促的常见硬件问题。后续我会持续更新不同灵敏度咪头搭配下的阻容实测参数,同行在项目调试遇到拾音底噪、杂音、灵敏度失调等问题,欢迎评论区交流硬件调试思路
