3.7V充放电锂电池给3.3V单片机供电方案
本文章提供一个3.7V充放电锂电池升压5V电源供电电路，此电路具有成本低、简单易懂、操作简单，适合初学者改造电子产品、DIY电子产品，只需简单接线焊接，就可以完成对电子产品的改造。
一、物料清单：
| 物料名称 | 价格（元） | 数量（个） |
|---|---|---|
| TP4056 1A锂电池充电板模块 | 0.92元 | 1 |
| DC-DC升压模块 | 0.93元 | 1 |
| 3.7V可充电锂电池 | 2.95元 | 1 |
| STM32F103C8T6单片机模块 | 4.67元 | 1 |
| 导线若干 | 拆废弃充电线 | 4 |
二、操作步骤

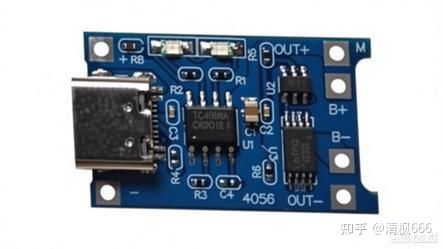

1、准备TP4056 1A锂电池充电板模块

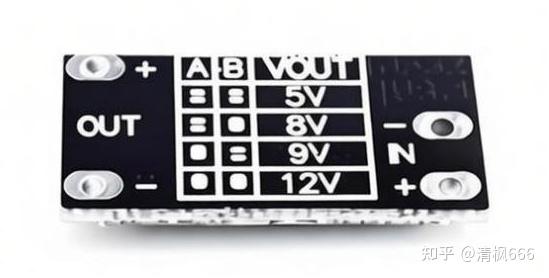

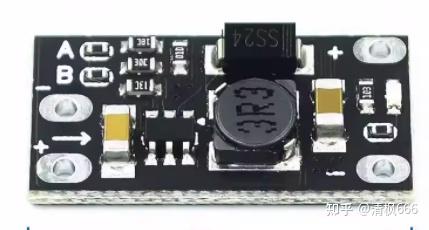

2、准备3.7V转12VDC-DC升压模块 支持5V/8V/9V/12V输出升压，本文只需要5V。注意要把A、B处上的电阻拆卸不要。OUT处检测输出电压，输出为5V则输出正常，输出其他电压，则A、B处焊点间有连锡，需要清理焊锡。
3、小聚合物3.7V大容量可充电锂电池，容量为200毫安。

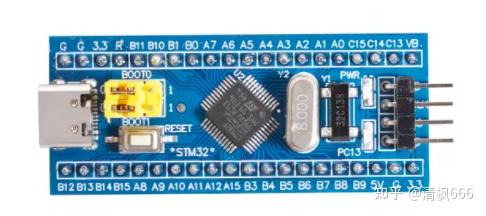

4、STM32F103C8T6单片机模块，观察单片机引脚上5V和GND

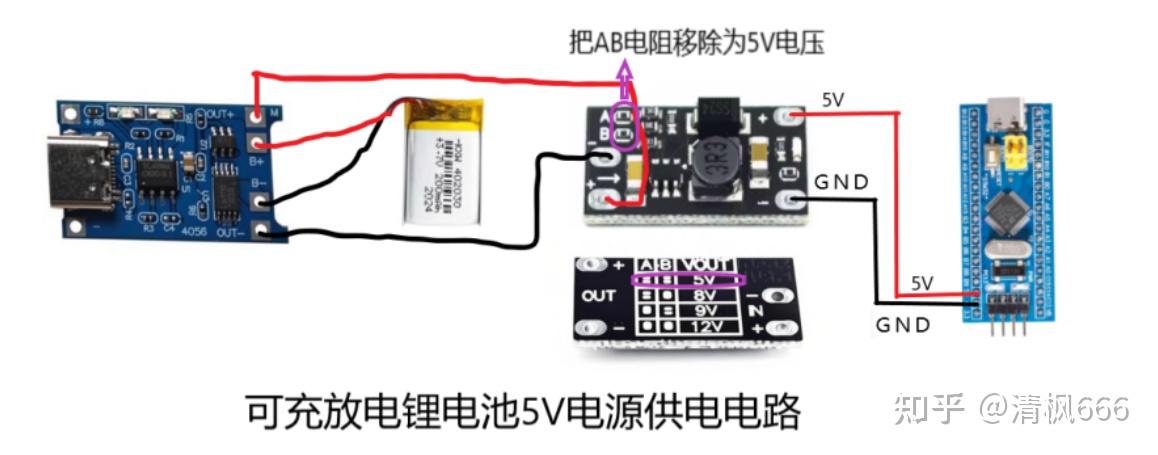

5、低成本的可充放电锂电池电源供电电路，接线原理图如下。
各个模块接线说明：
| 锂电池充电板 | 电池 |
| B+ | 红线 |
| B- | 黑线 |
| 锂电池充电板 | 5V升压模块 |
| OUT+ | INT+ |
| OUT- | INT- |
| 5V升压模块 | STM32单片机 |
| OUT+ | 5V |
| OUT- | GND |
该电路优点：成本低、简单易懂，适合刚刚初学者DIY电子产品
缺点：该电路功耗高，TP4050模块发烫严重，升压模块一直亮灯非常耗电。
三、实物图

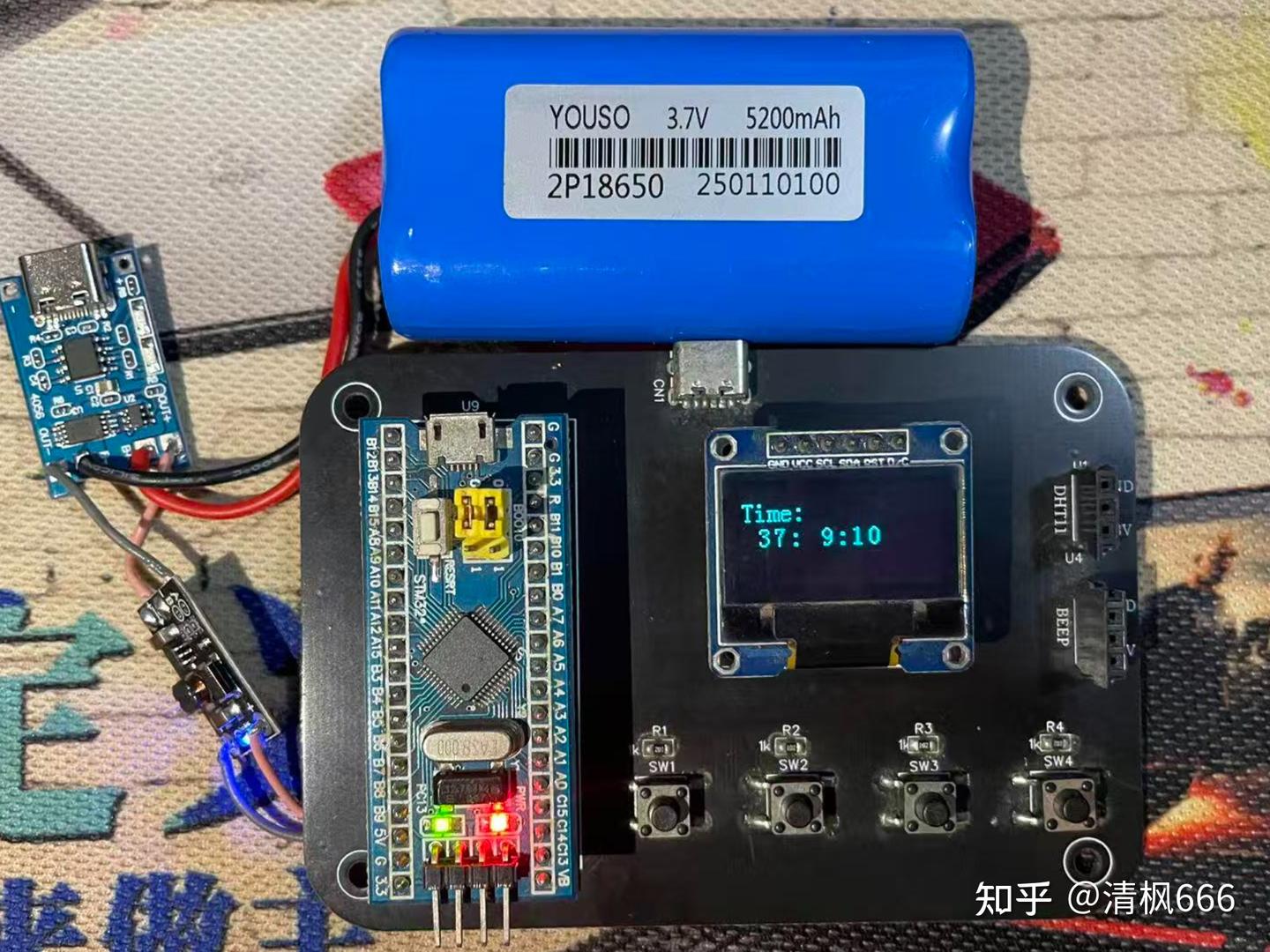

STM32单片机可充放电锂电池供电的时钟显示实物图：
四、总结
可充放电锂电池电源电路可以为单片机提供稳定的电压和电流，唯一的不足之处，该电路功耗较高，TP4050模块发烫严重。若本文有错误，本人会虚心请教。大家有其他方案可以提出一起交流讨论，喜欢的读者点赞转发收藏，我是清枫菌，笔芯！#锂电池供电单片机
