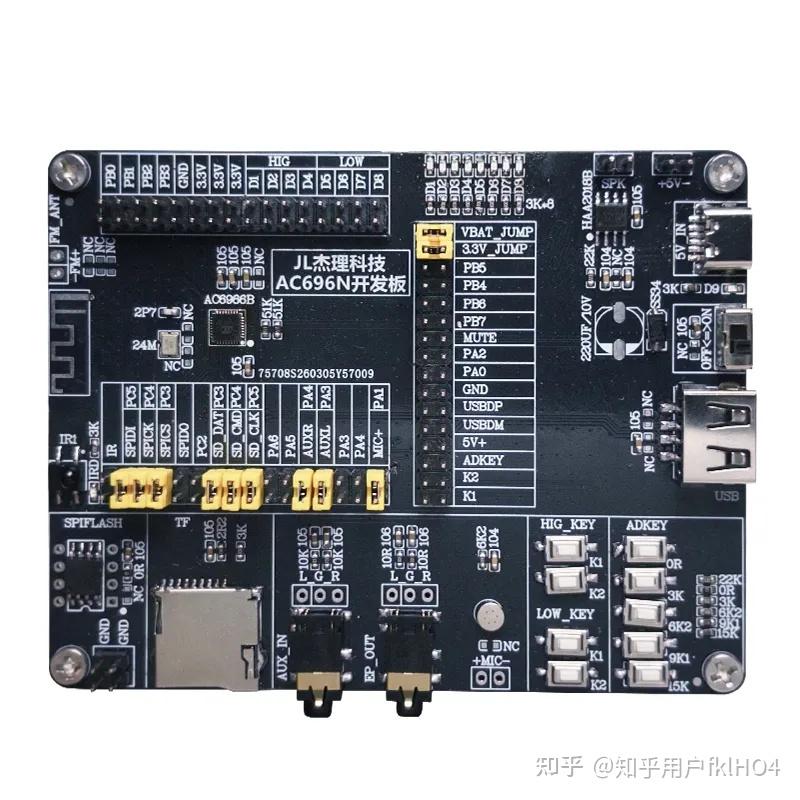

开发板使用的是杰理的双模蓝牙音频芯片AC6966B-QFN32。这款芯片隶属于AC696N系列，此系列的芯片是发布于2019年的产品，RAM 空间是 128KByte，时钟最大是 240MHZ ，生产工艺：12 寸晶元 44nm 工艺。

AC696N系列的芯片，最大的特点就是性价比最高，是目前杰理的整个蓝牙音频产品线最便宜的芯片，功能使用上面相对还好，开发sdk完整度也很高，定位于走量型的产品

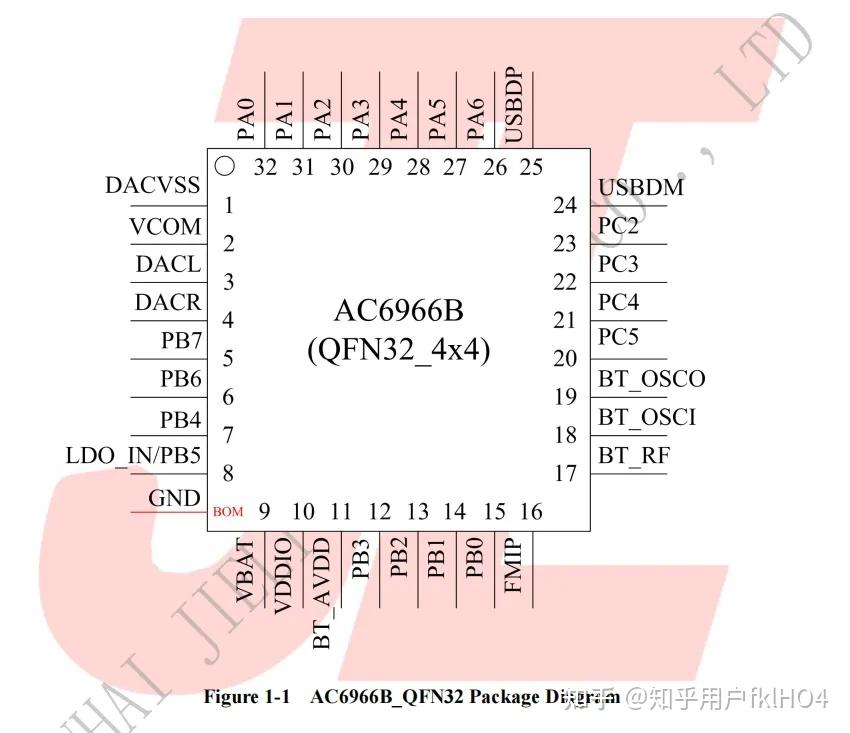

而AC6966B这一颗芯片的初步特点如下：完整的详见datasheet

• 内置了512KByte的存储空间，开发灵活度大
• 32位DSP/DAC、ADC、PDM数字MIC、双通道MUX
• QFN32的封装，可以直接使用的IO口达到21个，USB/TIMER/SPI/IIC/UART/ADC/GPIO基本的外设也都有
• 生命周期长，市场的用量巨大，性价比最高

同属于AC696N系列的芯片，主流的型号有

【AC6966B-QFN32】【AC6965E-QSOP24】【AC6969D-SOP16】

其他的型号就不做介绍了，因为用量不多，生命周期有限，不推荐使用

总之，记住一个特点即可：音质要求不高的小音箱应用场景，选择AC6966B就不会错

AC6966B特性

中央处理

• 32位DSP支持硬件浮点单元(FPU)
• 最高160MHz可编程处理器
• 64向量中断
• 4级中断优先级

DSP音频处理

• 支持BT音频的SBC、AAC音频解码
• 支持蓝牙电话的mSBC语音编解码器
• 支持MP2、MP3、WMA、APE、FLAC、 AAC、 MP4、 M4A、 WAV、AIF、AIFC音频解码
• 用于语音处理的丢包隐藏(PLC)
• 声学回声消除/抑制(AEC,AES)
• 单/双麦克风环境噪声消除(ENC)
• 多频段DRC限幅器
• 用于语音效果的10段均衡器配置

音频编解码器

• 双通道16位DAC，信噪比≥95dB
• 单声道16位ADC，信噪比≥90dB
• 支持8KHz/11.025KHz/16KHz/22.05KHz/24KHz/32KHz/44.1KHz/48KHz采样率
• 一个模拟麦克风放大器，内置麦克风偏置发生器
• 支持两个PDM数字麦克风输入
• 双通道单声道模拟MUX
• 支持DAC路径的无电容、单端和差分模式
• 支持16欧姆和32欧姆扬声器负载

蓝牙

• 符合Bluetooth V5.1+BR+EDR+BLE规范
• 满足Classl、Class2和Class3发射功率要求
• 支持GFSK和π/4 DQPSK所有数据包类型
• 提供+6dBm发射功率，
• 接收灵敏度为-90dBm
• 快速AGC以增强动态范围
• 支持a2dplavctplavdtplavrcplhfplspplsmplattlgaplgattlrfcomm\sdpV2cap profile

外设

• 一个全速USB2.0OTG控制器
• 六个多功能32位定时器，支持捕获和PWM模式
• 三个全双工基本UART，UARTO和UART1支持DMA模式
• 三个SPI接口支持主机和设备模式
• 一个硬件IIC接口支持主机和设备模式
• 用于模拟采样的10位ADC
• 所有GPIO支持外部唤醒/中断

管理单元

• 用于内部数字和模拟电路供电的低压LDO
• 软关机模式下电流消耗为3uA
• 内置LD0，支持核心、1/O、蓝牙和闪存
• VBAT为2.2V至5.5V
• VDDIO为2.2V至3.6V
