杰理AC6965E开发TWS音箱方案中AD按键 + LED状态 —— 不用显示屏也能玩转交互
引言
在杰理蓝牙音频系列芯片开发中，成本控制和IO资源紧张是嵌入式工程师常遇到的问题，尤其是做杰理AC696N开发板调试、落地杰理AC6965E开发TWS音箱方案时，很多入门款音箱、便携耳机不会搭配显示屏，仅靠按键+LED实现人机交互。AC696N自带成熟的ADKEY分压按键+LED状态指示方案，单IO即可实现多按键功能，搭配LED灯光反馈完成设备状态提示，极简且稳定，是消费级蓝牙音频产品的主流低成本交互方案。
一、项目需求场景
多数低成本蓝牙音箱产品，需要实现播放/暂停、切歌、音量调节等基础功能，但硬件板载IO口资源有限，独立按键IO不足以支撑多按键配置。为解决该问题，可采用AC696N的ADKEY分压按键方案，仅占用单个IO引脚，就能实现多路按键功能，搭配LED指示灯完成设备状态可视化交互，完美适配成本敏感的量产音箱项目。
二、ADKEY按键功能配置规则

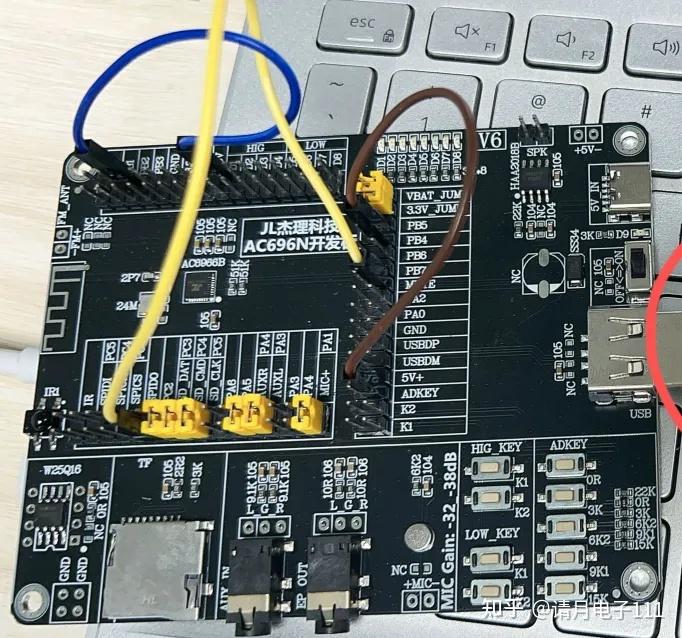

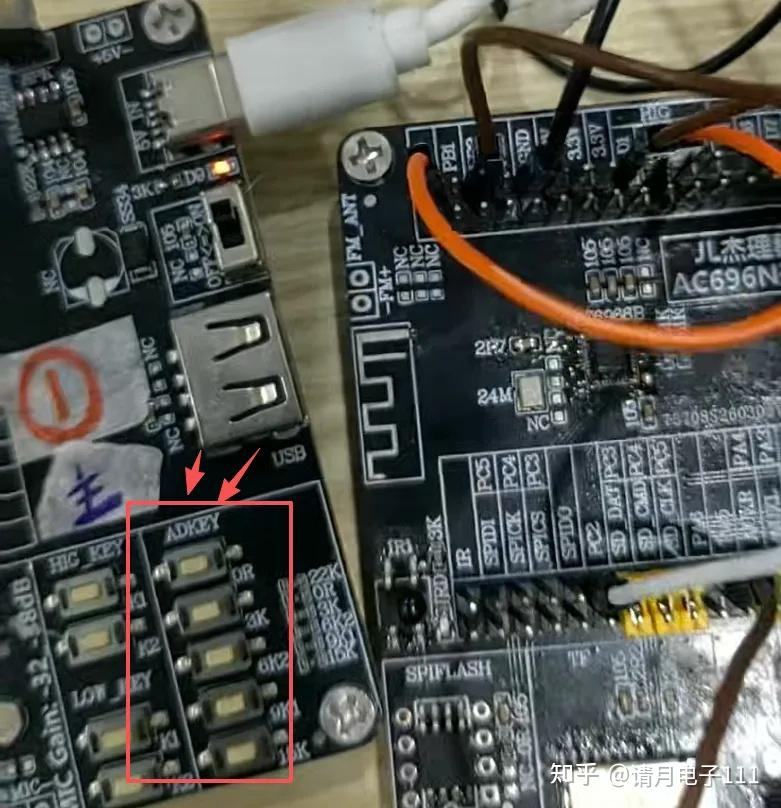

本文配置基于芯片手册Page6-7核心参数，采用PB4作为ADKEY专用引脚，通过不同对地电阻分压区分按键功能，支持短按、双击、长按三种触发方式，电阻误差允许±5%，参数适配常规硬件设计，具体功能对应关系如下：
| 对地电阻值 | 短按功能 | 双击功能 | 长按功能（持续触发） |
| 0Ω | 播放/暂停 | 进入/退出TWS配对 | 无功能 |
| 3kΩ | 上一曲 | 无 | 音量减（每200ms触发一次） |
| 6.2kΩ | 下一曲 | 无 | 音量加（每200ms触发一次） |
| 9.1kΩ | 音量减 | 无 | 无功能 |
| 15kΩ | 音量加 | 无 | 无功能 |
补充说明：长按音量调节为连续触发机制，默认每200ms执行一次加减音量操作，符合主流音箱操控逻辑。
三、LED状态指示逻辑
AC696N支持独立LED状态提示，无需屏幕即可清晰区分蓝牙连接、播放状态、TWS配对状态，适配所有蓝牙音频设备，具体状态规则如下：

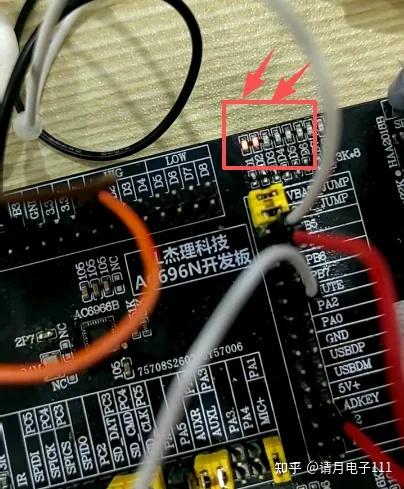

1. 单设备蓝牙状态指示
蓝牙未连接：LED快闪（周期200ms）；蓝牙已连接待机/音乐暂停：LED常亮；音乐播放中：LED慢闪（周期1s）。
2. TWS配对设备状态指示
TWS配对成功后，主设备TWS指示灯慢闪，从设备TWS指示灯保持常亮，可快速区分主从设备状态。
四、开发常见疑问与工程解答
针对工程师调试过程中高频遇到的问题，结合杰理SDK开发经验统一解答，同时补充实用扩展方案：
1. 0Ω直接接地是否存在硬件风险？
无风险。0Ω按键为直地开关设计，芯片引脚自带内部上拉电路，通过检测低电平判断按键触发，是成熟稳定的硬件方案，可直接量产使用。
2. 双击0Ω按键退出TWS配对，是否会清空配对记录？
会清空。双击触发后，设备会清除TWS双耳配对记录和手机蓝牙回连记录，恢复初始出厂配对状态，可用于设备快速重置。
3. 能否自定义新增按键功能？
支持自定义扩展。工程师可修改SDK中 key_event_handler 按键处理函数，新增分压电阻档位（如20kΩ），自定义实现EQ切换、灯光切换、模式切换等拓展功能。
五、开发原理与调试注意事项
ADKEY的核心原理为ADC电压采样检测，多个按键并联至同一个IO口，依靠不同阻值电阻分压产生差异化ADC数值，芯片识别数值后执行对应按键逻辑。调试务必添加软件去抖动滤波，避免电压波动导致按键误触发、连击问题，保障设备稳定性。
总结
这套AD按键+LED交互方案，是杰理蓝牙音频系列芯片开发中超高性价比的经典设计，完美适配杰理AC696N开发板调试与杰理AC6965E开发TWS音箱方案量产。仅占用单个IO口即可实现五组按键功能，搭配LED灯光完成全场景设备状态提示，无需显示屏就能实现完整人机交互，极大节省硬件成本与IO资源。同时支持自定义按键功能、适配不同产品需求，调试简单、稳定性高，是入门级、中端蓝牙音箱的首选交互方案。
关键词：AD按键，LED状态指示，蓝牙音箱交互，ADKEY分压，TWS状态提示，杰理AC696N开发板，杰理AC6965E开发TWS音箱方案，杰理蓝牙音频系列芯片开发
