JL杰理AC696N蓝牙音箱方案开发之存储设备应用(3)：TF卡个别不读与排线过长导致的读卡异常

引言

产品上市后，偶尔遇到某张TF卡不读，换一张又正常；或者大音箱里排线一长，卡就时好时坏。这种问题往往是供电瞬态不足或排线引入的干扰。

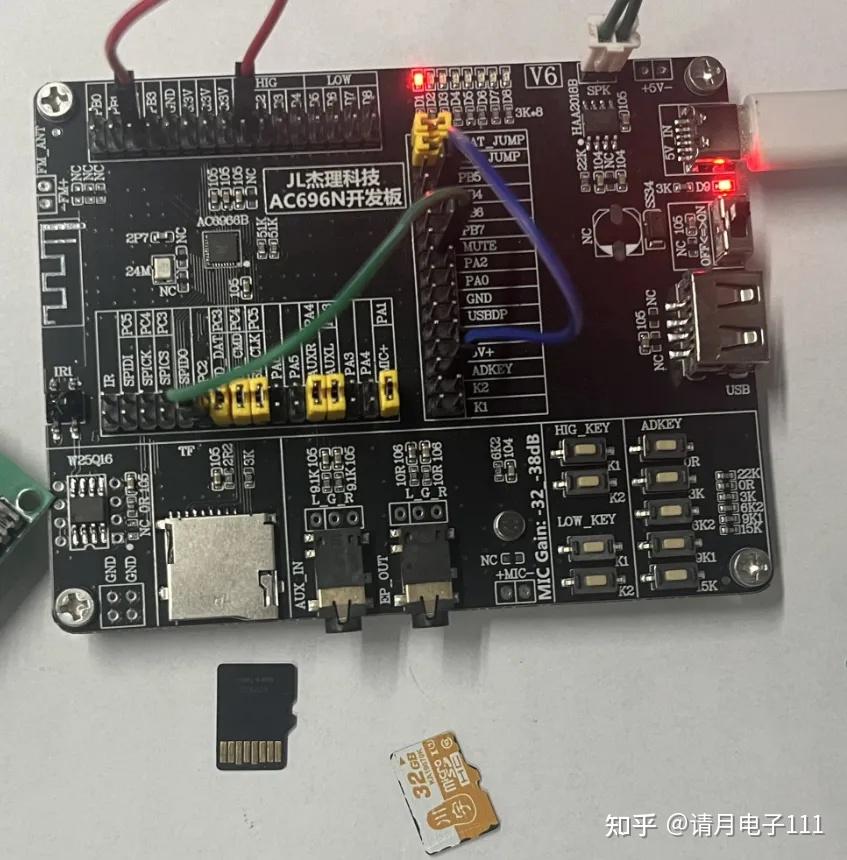

杰理AC6966B音箱方案在开发阶段可以在AC696N开发板上提前测试卡的瞬态电流和排线抗干扰措施，避免量产后再返工。

1. 某张TF卡不读，其他TF卡能读

排查思路：

1）软件开打印看log。

2）排查TF卡供电：用外置3.3V给卡供电是否正常。

3）插卡瞬间，VDDIO电压是否有被拉低。

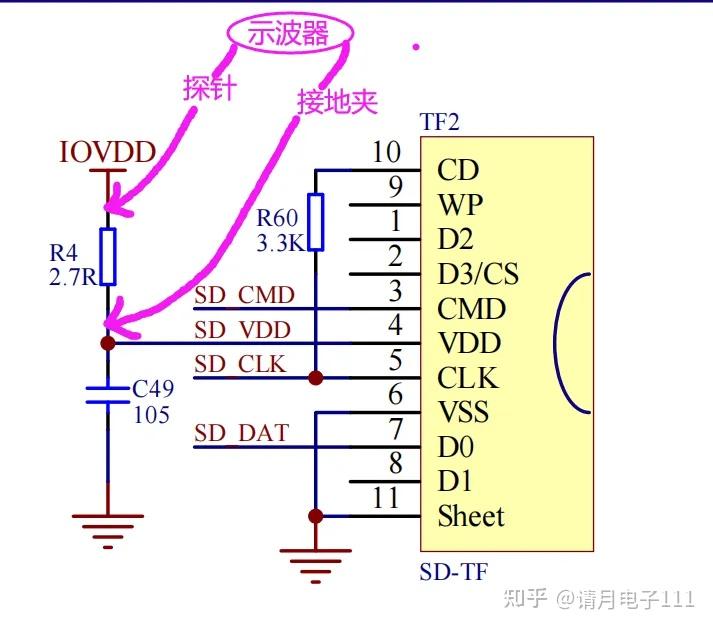

4）测试OK卡和NG卡的瞬态工作电流：在TF电源串一个小电阻（如2.7Ω），用示波器挂电阻两端测瞬态压差，再换算成电流。

注意：不同品牌、不同速度等级、不同容量的TF卡，工作电流和额定电压不一样。电流大小：低速卡 < 高速卡 < 超高速卡，小容量 < 大容量。

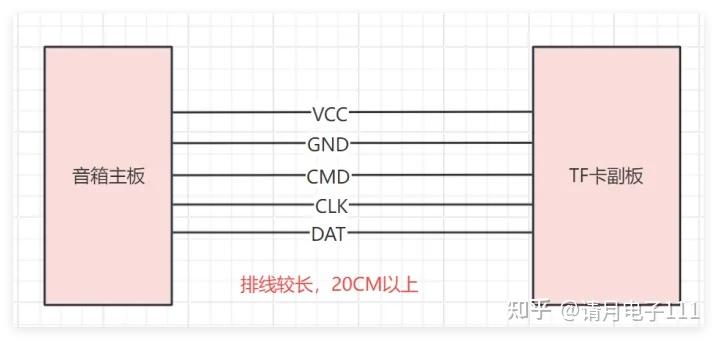

2. 大音箱中，TF卡副板与主板排线过长导致不读卡

1）这类大音箱一般用220V电源板或高压电源供电，辐射较强。主副板排线过长容易引入干扰，影响TF卡通信。需要在TF卡副板端的CMD、CLK、DAT三根数据线上各串一个磁珠（1KΩ@100MHz）来吸收高频干扰。

2）用示波器测试TF卡插入瞬间，VCC电压是否被拉得过低（不要低于3V）。若被拉低，加大TF卡座电源脚的滤波电容，最大可加到226（即22μF）。

总结

个别TF卡不读，先看供电是否被拉低，再用串电阻法测瞬态电流。

大音箱排线过长时，数据线加磁珠、电源脚加大电容是有效手段。不同卡的电流需求差异大，选卡时尽量统一规格。

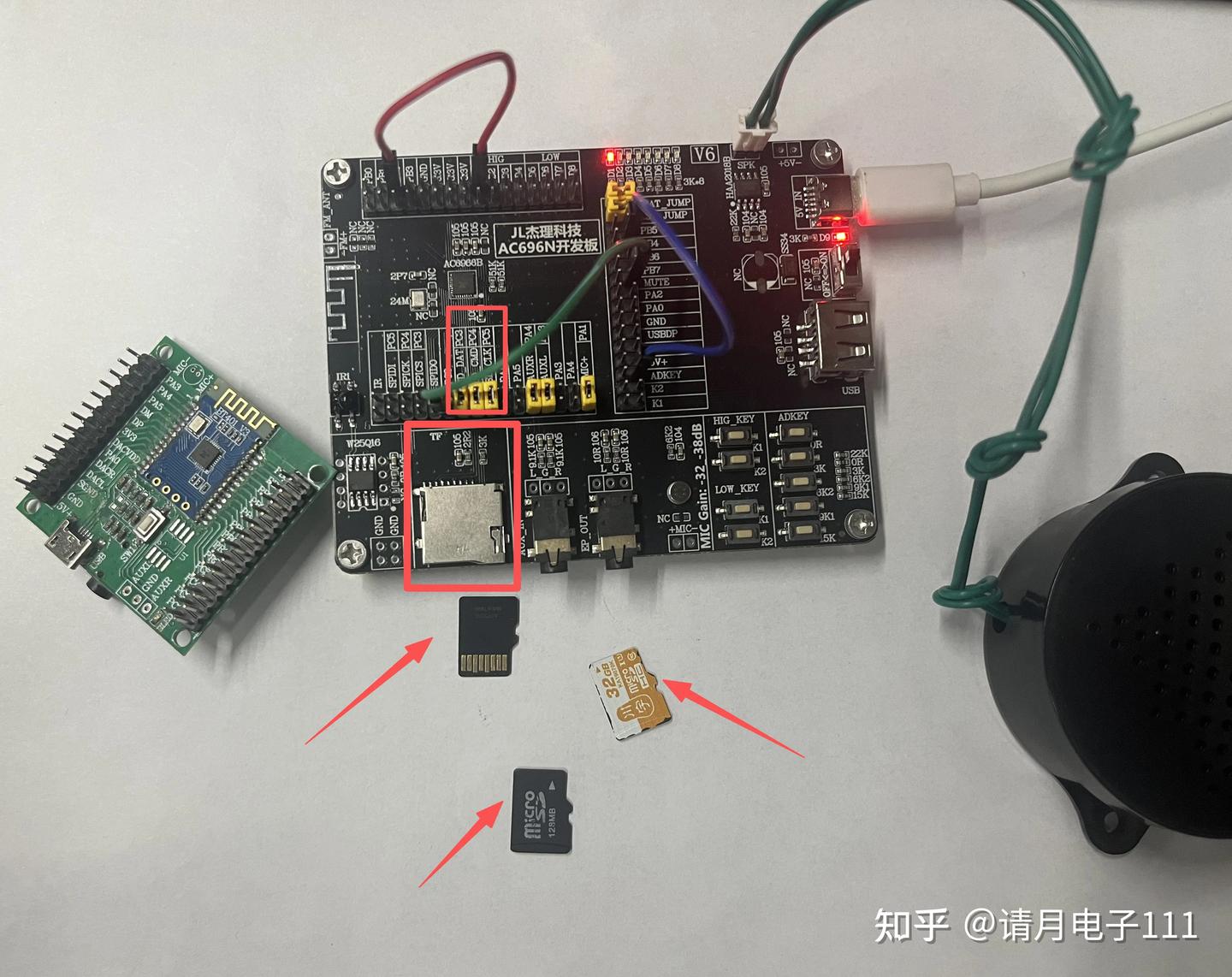

开发阶段用杰理AC696N开发板多做几张卡的兼容测试，能避免后期用户反馈“某某卡读不了”的麻烦。
