杰理AC696N打造TWS对箱方案初探：硬件连线速查手册，别再被排针难住

引言

刚拿到AC696N开发板的朋友，多半会对着密密麻麻的排针发愁——到底哪些引脚接按键？LED连哪里？串口又该怎么引出？别担心，今天咱们就从最基础的“硬件连线”入手，把杰里TWS音箱方案的关键节点理清楚。看完这篇文章，至少点亮指示灯、输出调试信息都不成问题。

一、客户需求场景

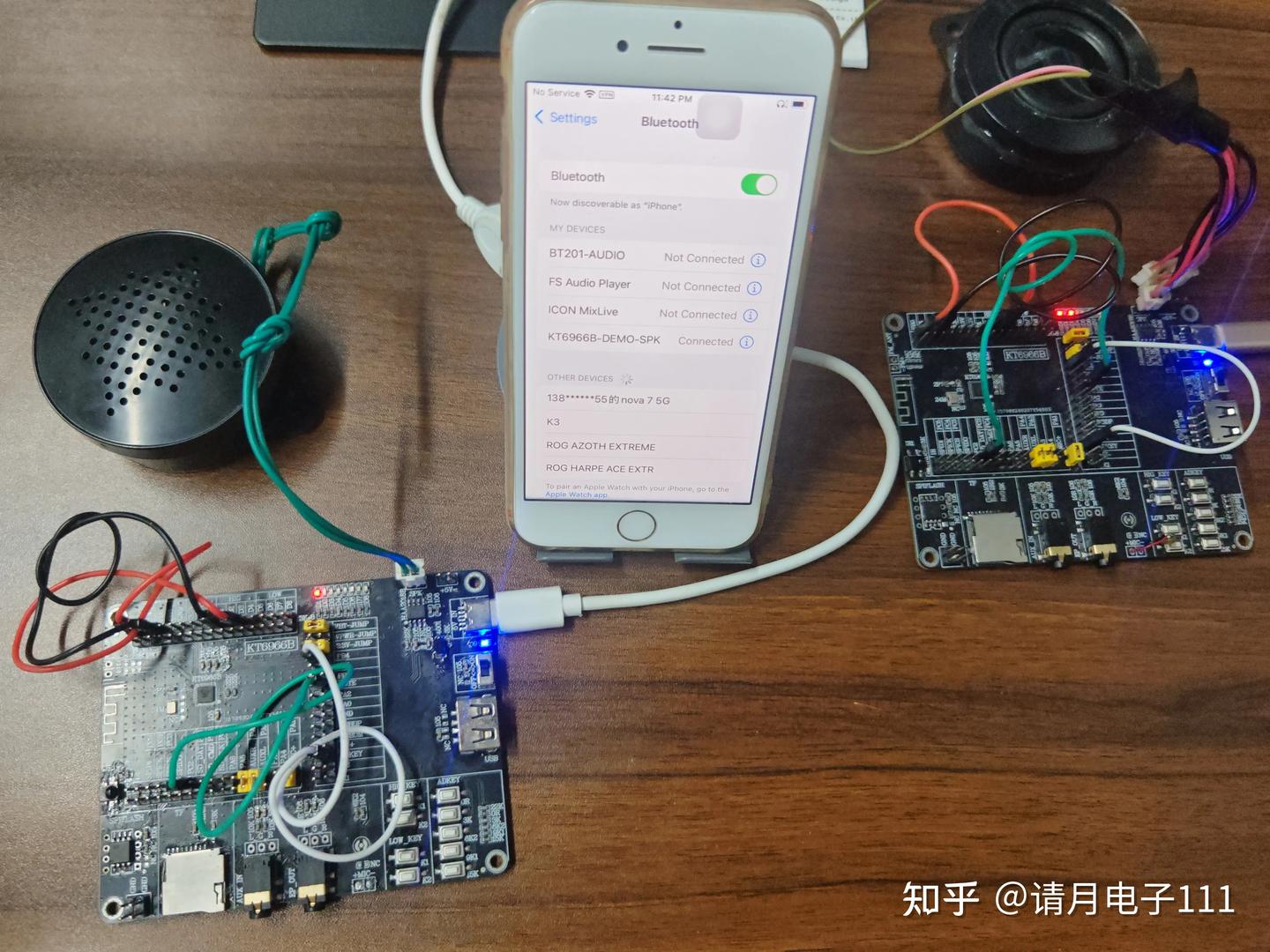

一位客户王工，刚开始接触AC6966B这颗芯片，想快速搭出一套TWS对箱原型。他手里有两块开发板，但对如何引出按键引脚、连接调试串口、以及供电的注意事项还不太清楚。

二、硬件引脚速查表（直接照着接就行）

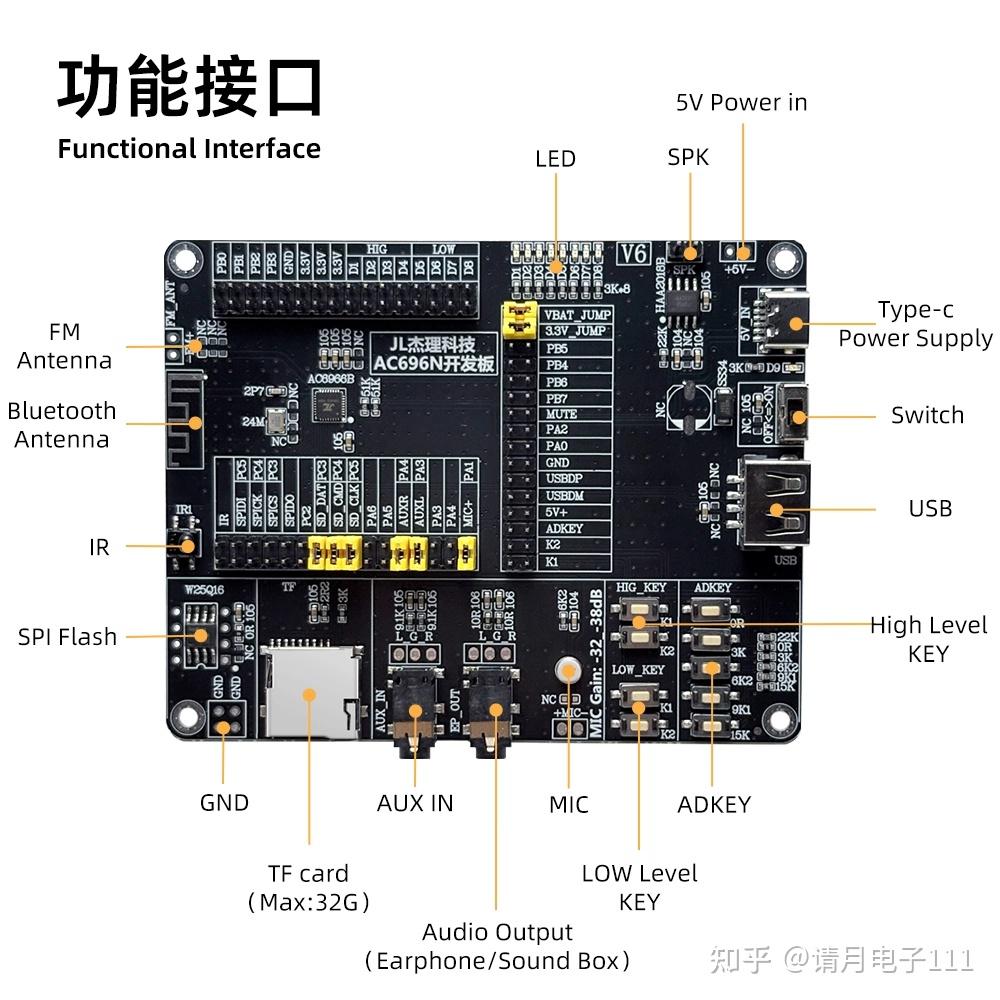

根据《AC696N开发板说明书》，开发板通过排针将常用控制脚位引出，整理如下：

供电说明（三选一，切勿同时接入）

• 通过MicroUSB接口输入5V
• 从VBAT引脚接入电池或稳压电源，电压范围3.3~5V
• 注意：芯片内部LDO最大输出能力为100mA，整机电流不要超过此值

三、常见疑问与解答

1. MUTE引脚为什么要加上拉？悬空会怎样？

悬空时引脚处于高阻态，容易受外界噪声干扰，可能导致意外进入静音状态。建议外部接一颗10kΩ电阻上拉到3.3V，确保电平稳定。

2. 串口波特率为什么是1000000？能改成115200吗？

SDK默认采用1000000bps主要是为了快速输出调试日志。当然可以在代码中修改为115200bps，但记得同步修改上位机软件的波特率设置。

3. LED高电平有效，如果外接5V的灯珠需要加电阻吗？

芯片I/O口输出为3.3V，驱动普通LED时建议串联1k~2kΩ电阻限流。即便是5V灯珠，也建议串电阻或使用电平转换，以免损坏IO口。

四、工程师补充说明

• Mute上拉：建议10kΩ电阻接3.3V，防误触发。
• 串口调整：改动代码中的CONFIG_UART_BAUDRATE宏即可重设波特率。
• LED电阻：1k~2kΩ是安全值，亮度足够。

另外要特别提一下——PB4上的ADKEY是用户交互的核心入口，通过不同阻值分压实现多个按键识别。后续会专门写一篇详细讲解它的分压网络设计。

总结

硬件连线是迈入开发的第一道门槛。对照上面的引脚表，把UART、LED、按键接好，你就能正常看到日志输出、获取设备状态了。下一期我们将聊聊让很多工程师头疼的晶振选型与底噪问题，敬请期待。
