透明悬浮歌词音箱要两千？我只花了一百DIY
本内容来源于@什么值得买APP，观点仅代表作者本人 ｜作者：真真梦
之前看到有一款透明悬浮歌词音箱，感觉很带感，但2K+的价格太高了些，就迟迟没有下手。买了3D打印机后，无意间发现有人做了一款“全息投影舱”，这不就是传说中的透明音箱吗？于是决定复刻出来，很快顺利完成了，就特地发文分享详细制作过程和我的一些心得。

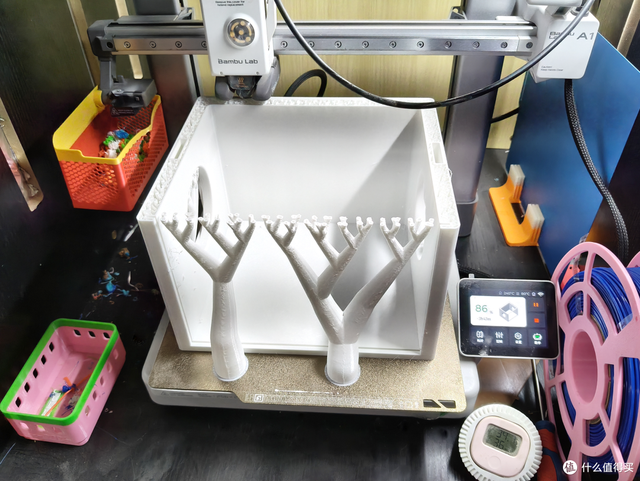

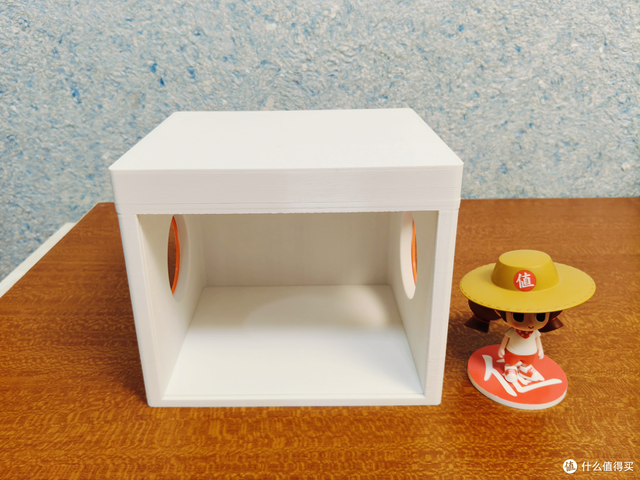

首先我用拓竹A1把音箱外壳打印出来，外壳分为3盘打印，需要1030克也就是一整卷耗材，箱体只能用白色料打，建议用PETG强度更高，不要用PLA，大概需要24小时打印完，没有3D打印机的也可以找人代打。提醒一下，箱体较高，根据以往经验，打印到一半高度以上时就不要加速打印了，否则容易出现问题。
我是先抱着试水的心态，用的16一卷的便宜耗材试打，打印效果不是很好，层纹较明显，但能用，没有大问题，就没有重新打印。由于成品效果是透明的，箱体里很适合放一些手办、照片等物件，我这里放的是右边的“张小草”做演示。

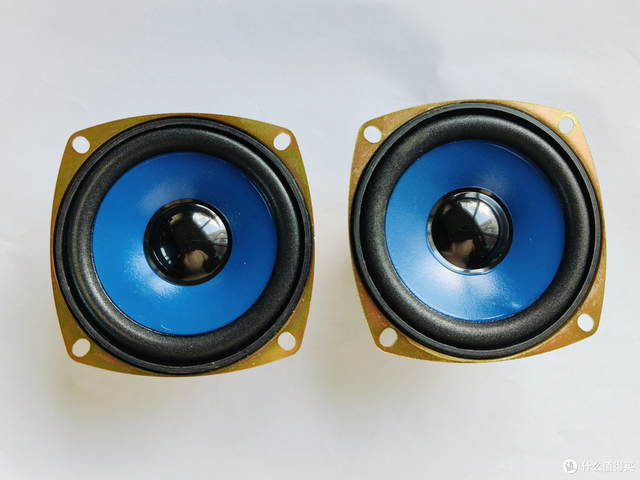

喇叭用的是一对3寸5W蓝盆，尺寸是直径77.6mm，高35mm，有点太厚了，我没找到性价比高的方形内磁喇叭，合适的差不多要40多一对，我这个一对才11元（或者你有音质好的蓝牙音箱，尺寸合适的，直接放在箱体里效果会更好）：

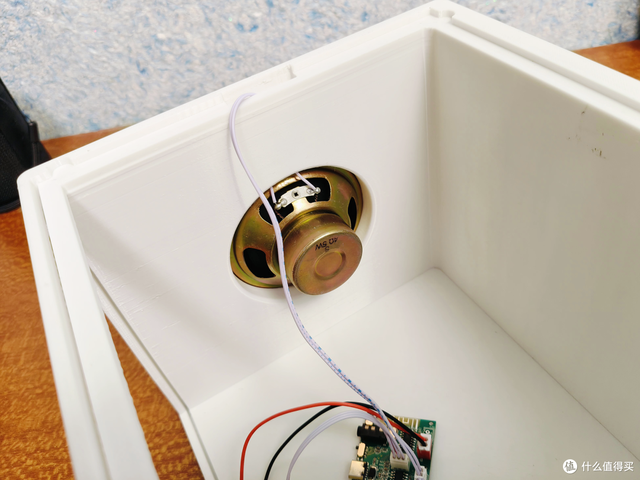

把喇叭装在侧面，用打印好的喇叭盖固定住，尺寸严丝合缝，不用打胶和拧螺丝：
把喇叭线从箱体穿进去，用电烙铁焊好，注意正负极别焊反了。喇叭线我用的是功放板附送的，也可以自己用其他线代替，或者买现成的2p插针线。

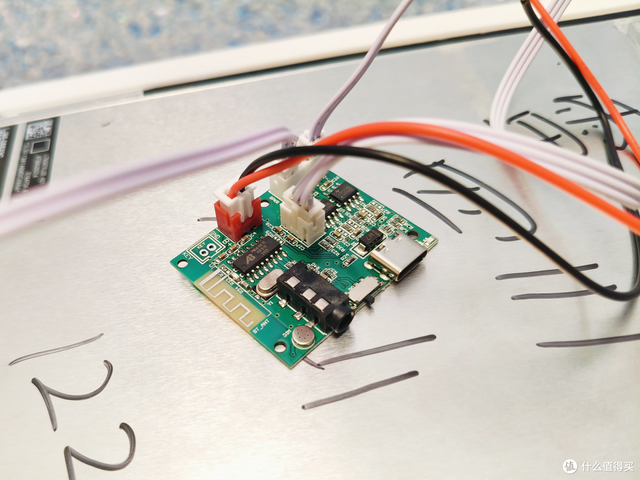

功放板买的是12元的蓝牙立体声功放板，Type-C供电，支持3.5mm音频输入。客服很不专业，买的时候我反复问了功放板是否附送了2p喇叭线，客服说不送，我就单独买了3条，结果收到货一看原板子是送了的！焊好喇叭线后通电连蓝牙试了下没问题。注意往后看，这个功放板其实是不需要买的...

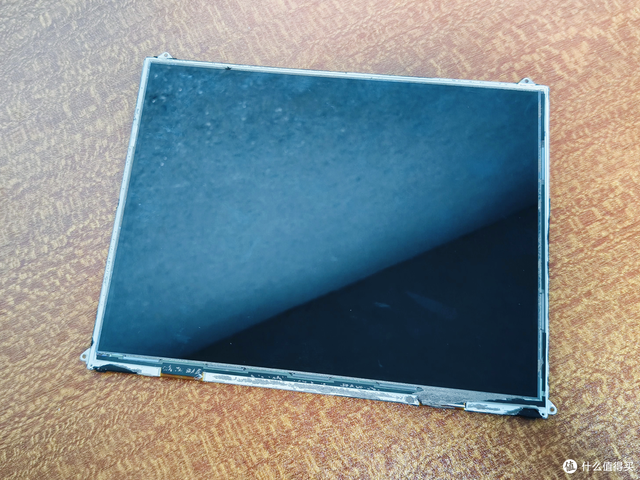

接下来是音箱的核心部件：IPAD2拆机显示屏，为什么选用IPAD2屏，主要是IPAD2屏背光板没打胶，很容易分离，且目前这块屏只需要35就可以拿下：

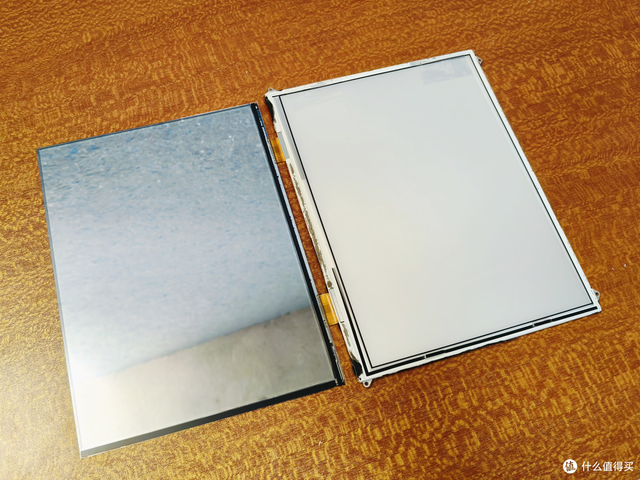

接下来要把屏幕和背光板分离出来，要很小心操作，一不注意就报废了，分离出来后用透明胶把背光板的透光片粘在边框上，要不然会掉出来。这个操作没有经验的人做不了，买屏的时候一定要让商家分离好再发货，不帮分离的不买。

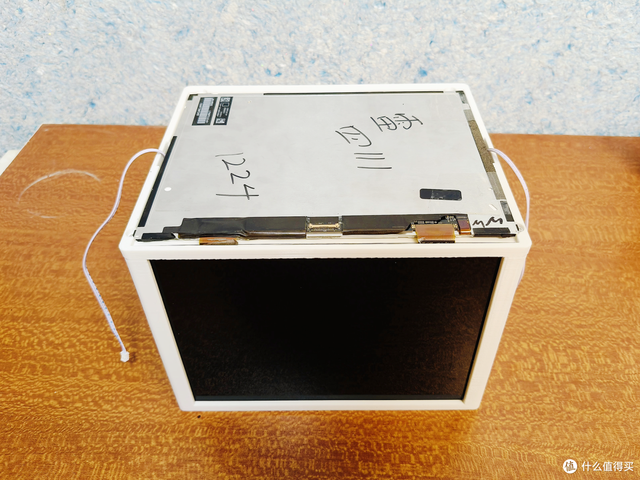

把要放在箱里的手办等物件摆好，然后小心的把屏从上往下插入凹槽里，背光板则盖在顶上，直接放好就行，箱体预留了背光板的对应槽位，无需额外固定：

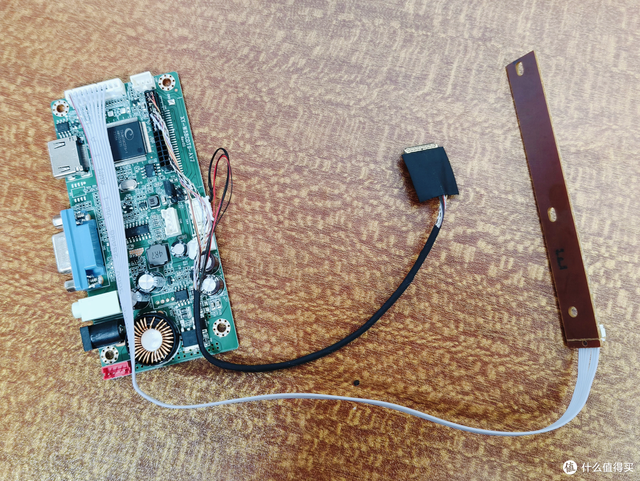

需要买一块50的驱动板来驱动IPAD2显示屏，这块板是12V圆口供电，有VGA、HDMI输入接口、音频输出接口，接好电源和信号就可以用了：

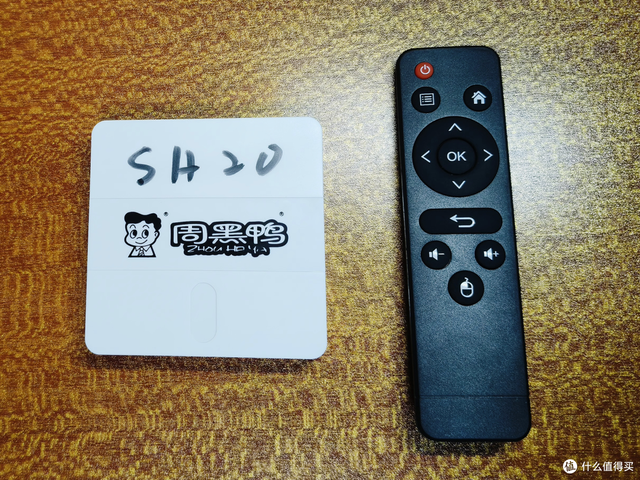

信号源方面，原计划是把我之前用来做游戏机的安卓电视盒内置在音箱里，安装各种音乐软件实现一体化，不需要外接信号，用遥控器进行控制。这个电视盒比较便宜，配置较低，2G+16G存储，RK3228A方案，带wifi，安卓9.0系统，日常用起来比较卡，但刷机后运行音乐软件没问题。

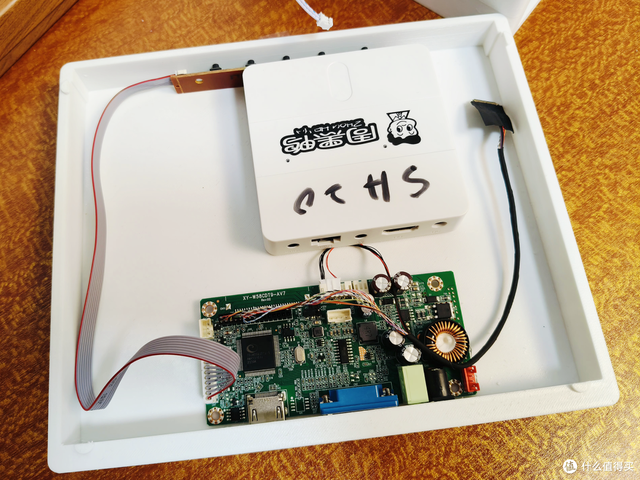

可以把电视盒外壳拆了，只留下主板装在音箱盖子上，用短HDMI线连接电视盒到驱动板，但我发现电视盒发热量巨大，屏幕背光板发热量也很大；且这样做的话以后万一想用来接电视、NAS之类的设备就没办法了，所以最终放弃了这个方案。

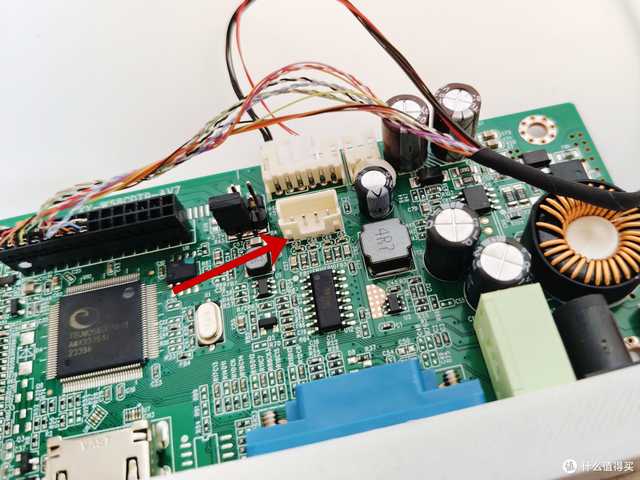

虽然驱动板介绍没有提到，但我仔细观察了发现驱动板上其实有功放芯片，也有预留的喇叭口，就是下图的4P插座，直接插上喇叭就能用了，且试听对比了下声音比那块功放板的还稍微好听一点，功率也足够～

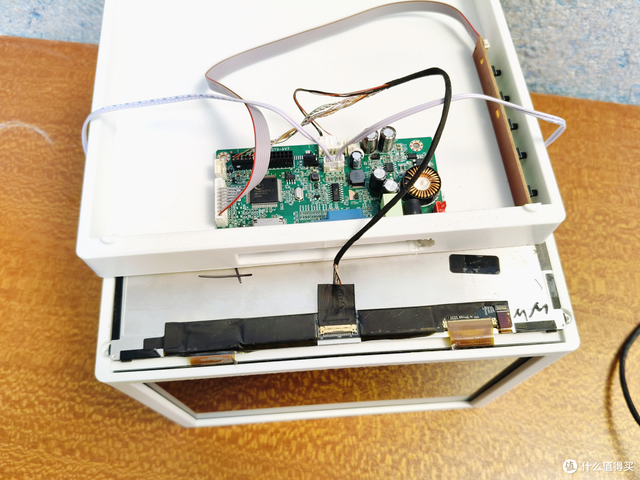

用美工刀把2P喇叭线插针上凸起的地方削掉就能插入4P插座了，注意左边是L、右边R声道不能插反。把驱动板排线插到显示屏排线座上，注意，排线金手指是朝上的，别插反了：

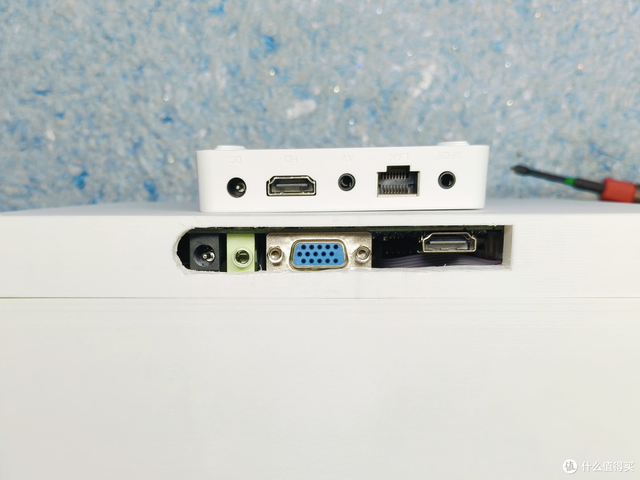

因为外壳是提前打好的，驱动板接口朝外安装的话，电源接口会被壳体挡住，且VGA口太高了，会修改模型的可以用切片软件在打印前把这个线口扩大加宽一些，不会改就像我这样用美工刀削掉一点，直到电源线和HDMI线都能顺利连接就行了。这样一来音箱就成了一台透明显示器，把电视盒放在顶上或者背后，或者连接电脑和NAS都很方便：

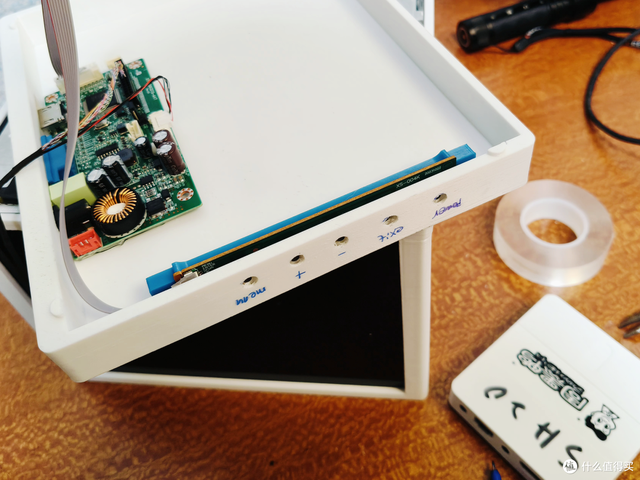

驱动板带了一片按键板，内置中英文菜单，可以用按键板调节亮度、音量等参数，为了以后方便使用，我把按键板安装在了顶盖侧面。如图，把按键板拿出来对着盖子，用记号笔画出按键位置，用电钻打5个孔就行了。嫌麻烦的也可以调整好之后把按键板放在盖子里，需要调节的话就只能开盖了。

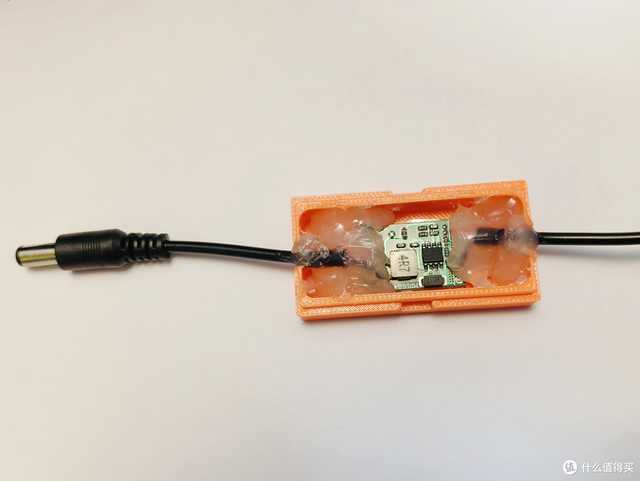

我这个电视盒居然是5V供电的，为了实现一个电源带所有设备，我额外买了一条一拖三电源线（原本第三个口是给功放板准备的），把其中一个头剪开，接了一片12V转5V降压模块，打印了个小盒子，用热熔胶封了起来（线较细，避免断）。用不到电视盒子或者电视盒子是12V供电的这个可以不做：

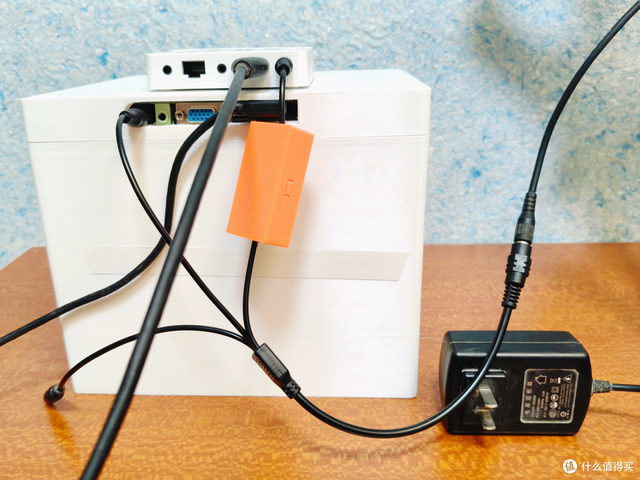

就这样搞定了，是不是特别简单？用了一只12V3A的电源(不给电视盒供电也可以用12V 2A的)，给音箱和电视盒同时供电刚好够用。如果把电视盒内置在音箱里的话，有必要时也可以用充电宝加12V诱骗线进行供电：

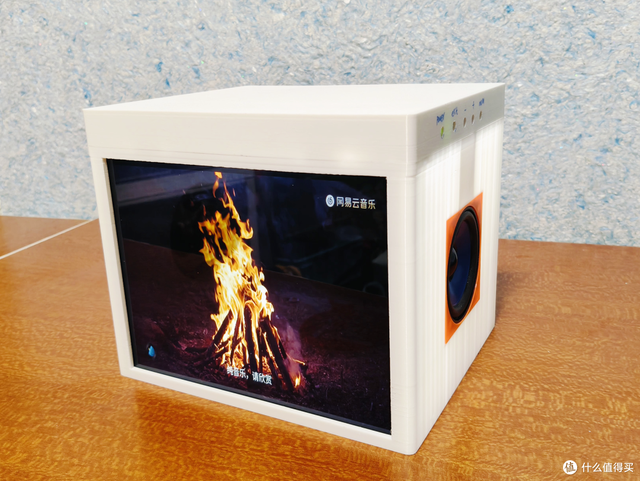

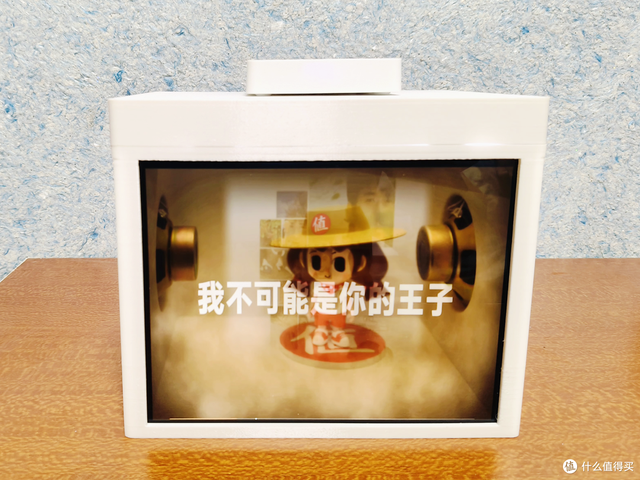

通电测试，一次成功！正面的样子，虽然不像2000多原款那么精致，看着也是蛮舒服的：

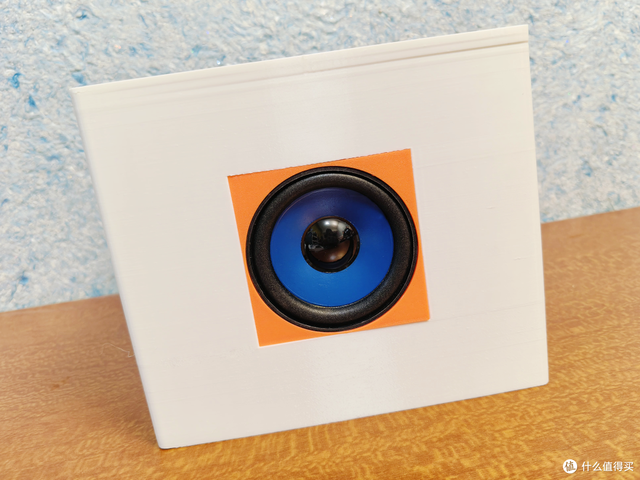

附侧视图，喇叭盖子我是用橙色耗材打印的，所有接口在背面，按键在侧边：
接下来是软件部分。

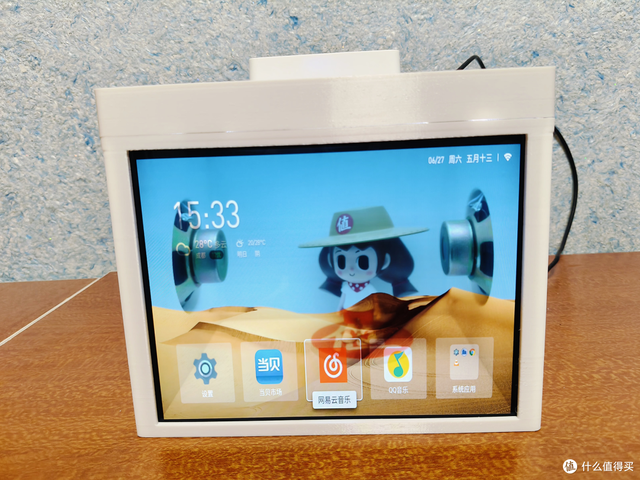

如图，屏幕是透明的缘故，所以在电视盒桌面状态能看见盒子里的手办，但完全不影响平时操作。屏幕透白不透黑，实在不需要看到盒子里物件时把桌面颜色设置成纯黑，或者显示黑色的场景就行了(如上一张图)：
先给电视盒子装上当贝市场，再安装网易云音乐TV版（也可以HDMI直接连接电脑，用电脑里的网易云音乐效果完全一样）。先随便找首歌播放，在播放界面找到【播放样式】，在【皮肤】里找到【歌词动效】，安装【节奏前线】，这个效果最契合这个音箱，可以展示箱内物品的同时显示动态歌词。原理很简单，显示屏和背光板分离之后就成了透明的，背光板从顶上往箱子里打光照亮箱内物体，呈现悬浮和立体效果。

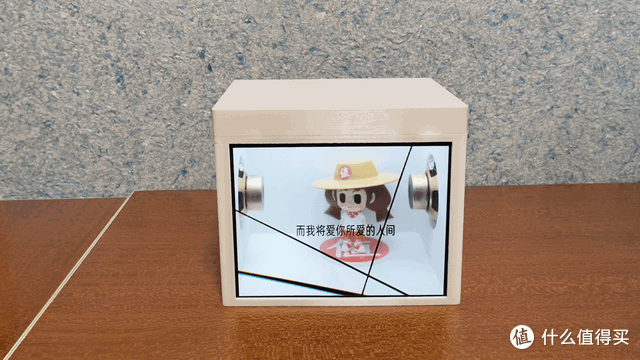

录了一段视频做演示，图片和视频有压缩，估计看不出来，实际观感还是很不错的，字体也很清晰。音质方面其实是超出预期的，我个人能听得下去，只是箱体没有做倒相结构，且箱体太轻的缘故，音量开得较大时会有低音共振，比如听萧亚轩《最熟悉的陌生人》前奏鼓点就很明显，需要在显示屏驱动板菜单里把音量调低，调低之后就没有什么问题了(我是调到35)，只是这时功率不是很大，只适合在房间里听了。对音质要求很高的话，手上有JBL之类的蓝牙音响可以拆了装进去，用3.5mm插孔连接；甚至不拆直接放后面都行。

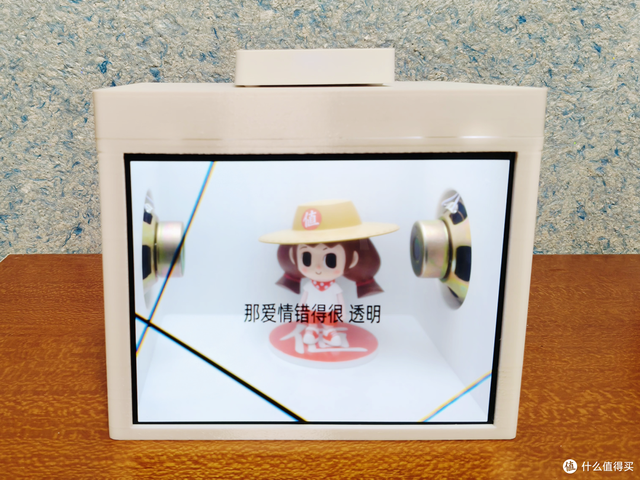

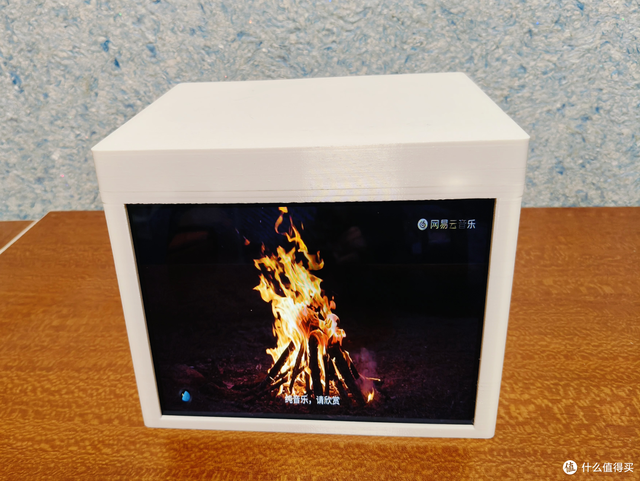

【节奏前线】效果需要开黑胶会员，不想开会员的话也可以用免费的【神光模式】，这个模式更带感，歌词显示效果更好，只是背景颜色是随机的，或者有照片墙，不能完全透明展示手办：

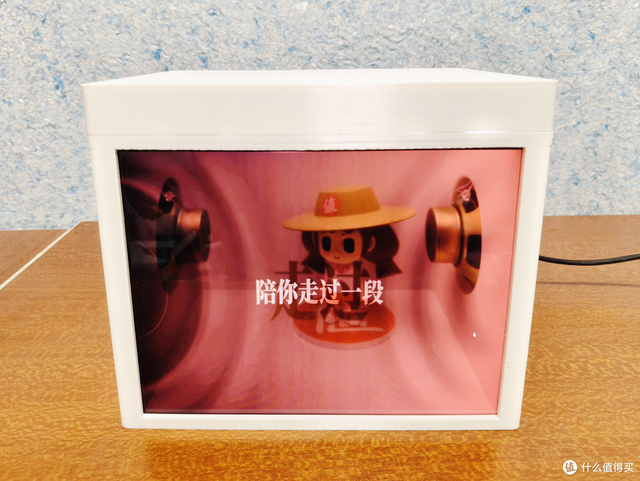

如果不喜欢网易云音乐，QQ音乐里的【动感波光】也有类似效果，免费的：

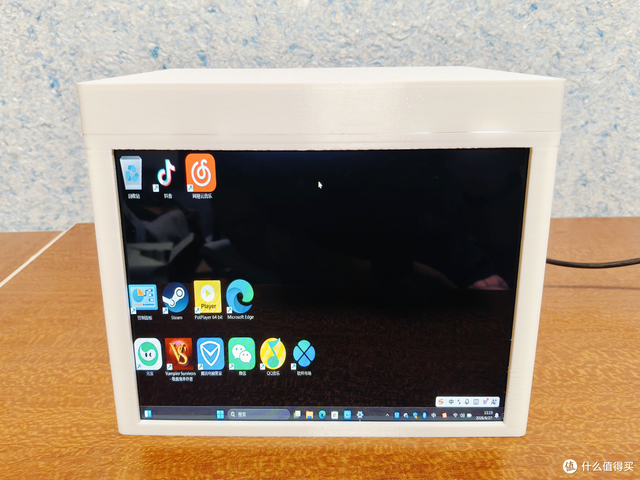

连接电脑效果如图，分辨率的原因有些变型，不过不影响打开软件操作，用来看视频不太适合，但用来听歌、做性能监视器是完全没问题的。

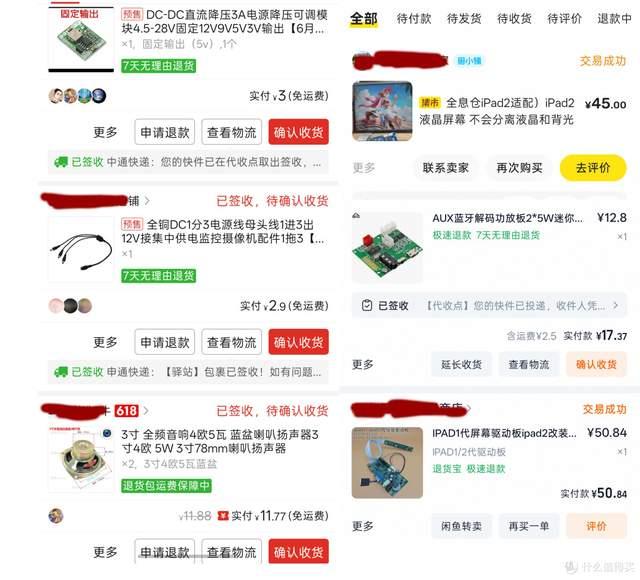

最后统计一下总成本，不包括自己已有的电脑、电视盒和电源：IPAD2屏45元、驱动板50元、喇叭11元、一分三线3元、外壳耗材成本16元，合计125元，是不是很便宜？音质虽然比原款可能差一点，但带来的情绪价值更高，毕竟是自己花很少钱做的~喜欢的朋友可以尝试做个来玩玩吧。有任何问题欢迎回帖咨询，目前在做一款DIY NAS，下篇继续分享。
