画质清晰度MTF50P测试

一、测试准备：

测试用例整理

根据需求整理测试用例

测试计划制定

按照整理的测试用例，分计划去完成

1、同网络下先执行case，避免执行一条case来回切换，造成测试耗时

2、收集图片方法，可通过便利贴形式进行标记

3、收集后的图片进行分类汇总和根据条件重命名

硬件部分：

手机：准备好测试手机安装上对应的app,调接正确的网络场景和APP内的测试场景

实验室硬件熟悉操作、软件imatest熟悉简单操作

二、测试

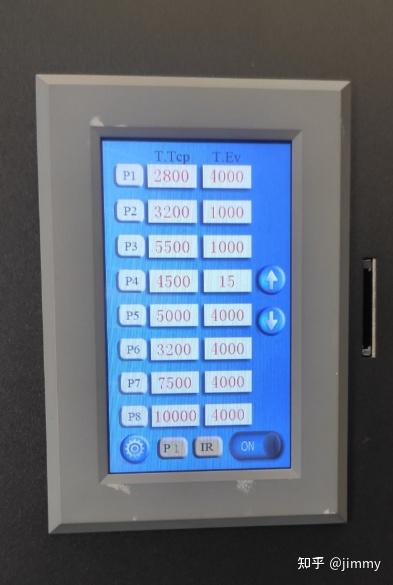

实验室硬件：灯光调试 打开灯光电源红色按钮，屏幕上把OFF切换成ON，之后调接灯光，选择P5档（5000、4000）

灯光设置（左右一样）

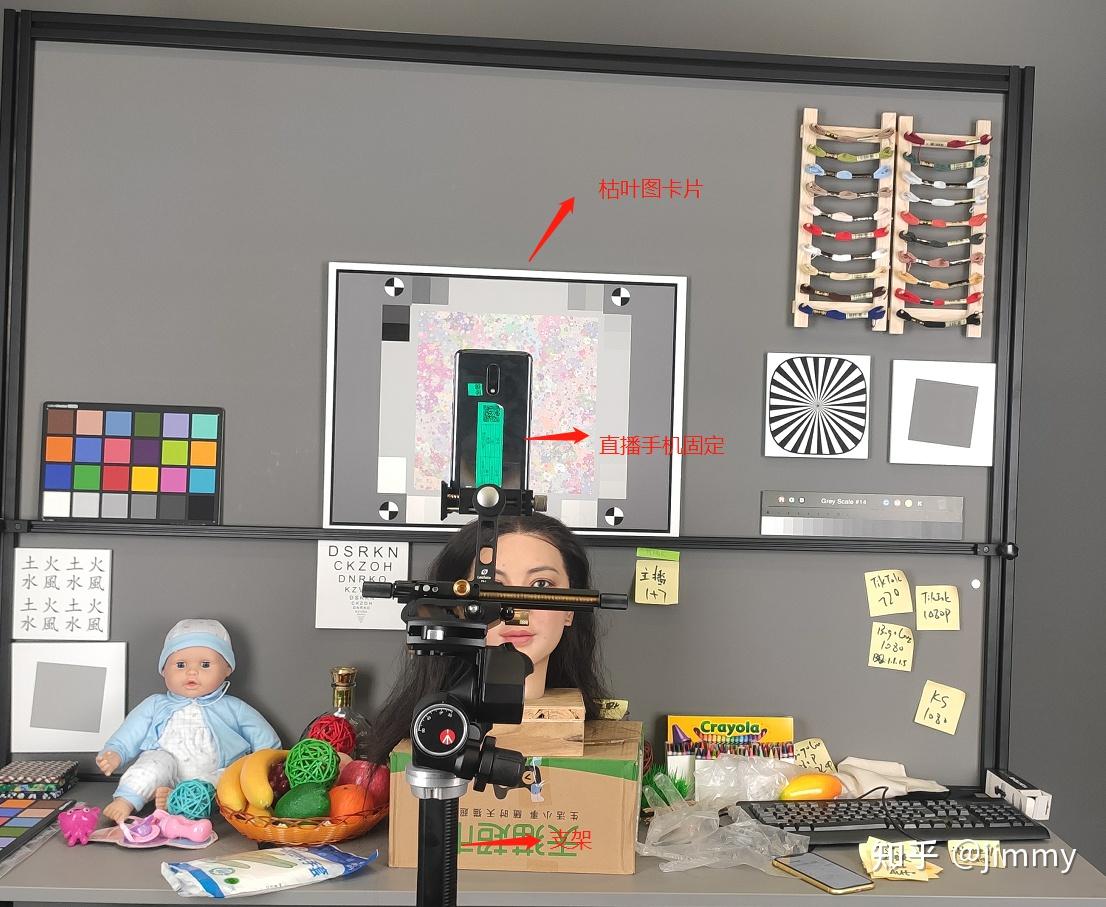

清晰度卡片：选择枯叶图，人工操作需要带着一次性手套，拿起卡片放在实验室中固定的面板中，轻拿轻放，使卡片放在正中央（对准手机中的直播画面来回调整，直到客观上看着在屏幕的中间，平衡，不倾斜为止），可用硬件平衡仪进行测量

支架：固定好手机后，打开测试app内的直播场景，设置测试场景，点击开播按钮

主播端：支架固定上去进行截图操作（这里截的图是直播间的画面，注意：截图时要保证支架和手机不要抖动，抖动截取的图分析出的清晰度数据会受到影响，这个是细活）

观众端：多台需求中的手机进行搜索主播id进入直播端画面，进行截图操作，根据case中的条件进行切换不同清晰度（HD、AUTO、原档）

省略: 网络条件切换的case

以上截图完成后把每一个图都导入到电脑中做好机型、网速条件，端的分类，以及图片的重命名(重命名一般根据case条件进行命名，这样执行出来的mtf生成的曲线图名字就很好找到对应的case趋势)

三、imatest基本操作

枯叶图操作为例

选择软件中随机图/枯叶图按钮->下一步->选择后进行画面的调整→设置mft单位->默认64位->曲线图选择MTF

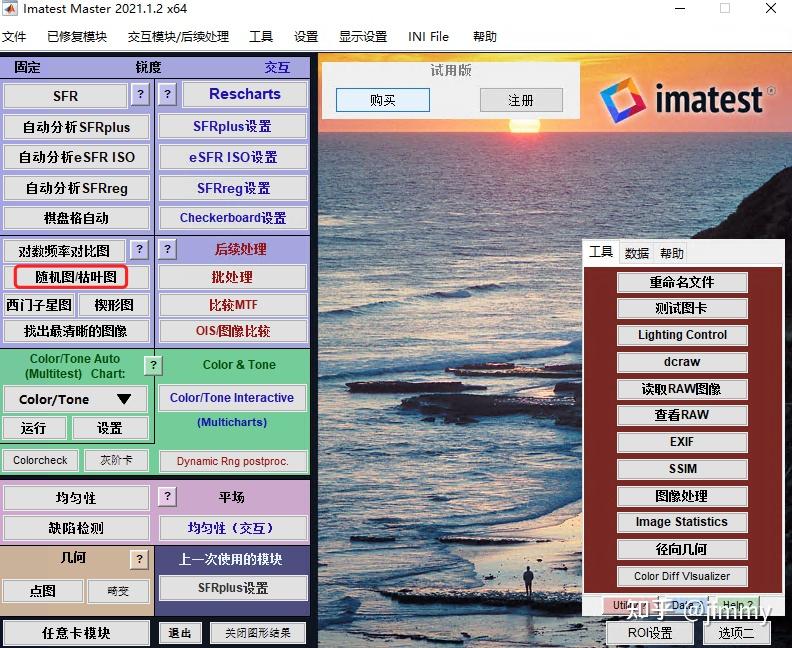

1、打开imatest软件，启动后，选择随机图/枯叶图按钮，导入图片(可单个导入，可多选导入)

调接图片正确性，对准四个点，点击是的

2、设置：枯叶图、MTF单位选择第10个（单位选择和开发确认）、默认64位

3、点击下一步，保存路径修改（新建results文件，把分析后曲线数据放在这个文件中）

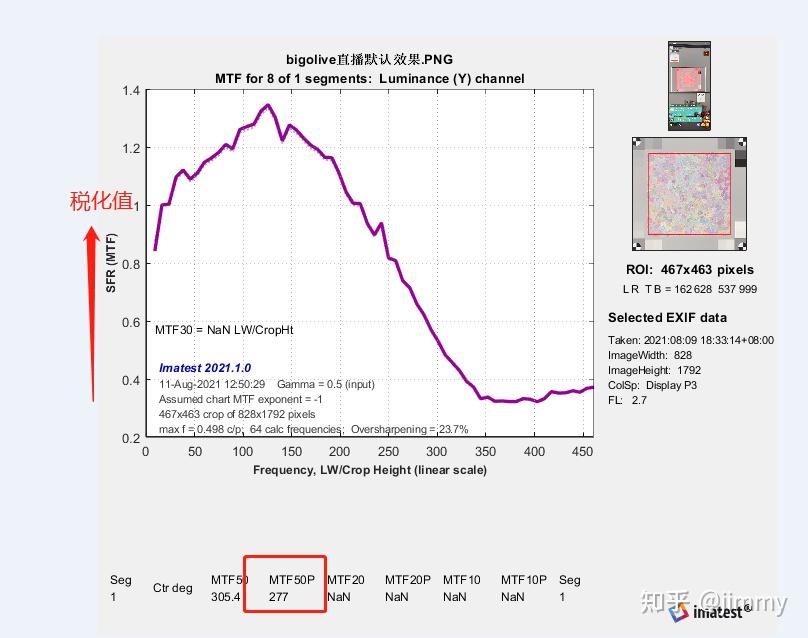

4、checkresults文件中跑出的曲线图都是什么趋势，如果如下趋势ok，反之检查!

结束语：

1、软件分析图片时，如果遇到软件提示警告，那么需要手动选中标准进行图片调整；

2、软件分析图片时，遇到图片不能导入需要重新收集图片分析(如果直播端图片分析出问题，需要重新调整等操作，如是客户端分析出问题，再次确认直播端画面无问题在进行客户端截图)；

3、软件分析出的results中的mtf曲线图无税化数据（1以上的数据表示存在税化情况）或者MFT50p过低(几十情况下)，需要重新收集图片分析；

锐化整体值在1以上OK 纵坐标

mtf50p 值越大越好，具体根据业务对比

汇总时明确如下几点

影响清晰度因素

1、网络情况

2、分辨率情况

影响分辨率因素

1. 被观看主播的开播设备性能与网络情况
2. 观众的网络情况

四、结果确认(尽快确认)

结果输出后进行和开发确认数据是否符合预期

符合预期本项目结束

不符合预期

1、针对疑问数据复测

2、开发优化后复测

五、离开实验室

1、收拾实验室卡片归位、便利贴取舍、卫生等

2、关闭实验室灯光和室内灯，关门离开即可
