新能源汽车电池、动力电池包气密性检测要求是什么呢？
从事环境可靠性测试设备研发十余年，经常收到车企、动力电池研发工程师提问：电池包高低温测试具体要做哪些项目？新旧国标差异在哪？一套合规的标准化测试流程如何搭建？
结合当前 2026 年正式落地的 GB 38031-2025 新版强制国标，我结合一线实验室实操经验，梳理电池包高低温全套测试逻辑、执行标准与设备适配方案，解决研发测试、型式认证中的常见难题。
一、为什么电池包必须做高低温环境测试？
国内南北温差跨度极大，冬季漠河 - 40℃、夏季吐鲁番地表超 80℃，动力电池电解液活性、密封结构、热管理系统都会随温度大幅变化：
- 低温下锂析出、放电容量骤降，直接影响车辆续航与冷启动；
- 长期高温循环加速电解液分解，电芯内阻持续上升，缩短电池使用寿命；
- 冷热交变反复胀缩，容易造成壳体密封失效、水汽侵入，引发绝缘下降、内部短路；
所有新能源车型上市前，高低温环境测试是工信部型式认证强制门槛，无合格报告无法完成申报。
二、区分单体 / 模组 / 整包三类适用测试标准（避坑重点）
很多实验室容易混淆标准适用层级，导致认证复测返工，分三类整理现行有效版本：
整车电池包系统强制国标
GB 38031-2025（2026 年 7 月实施）：新增高低温叠加撞击、热扩散 2 小时无明火硬性要求，温度冲击、湿热循环判定标准大幅收紧，是当前整车测试核心依据。
配套基础试验标准：GB/T 31484、GB/T 31485、GB/T 2423 系列。
出口海外配套标准
IEC 62660、UN 38.3、IEC 60068，海外车企客户会额外增加 - 55℃超低温、快速温变应力筛选项目。
三、实验室标准化高低温测试全流程（PACK 整包实操版）
整套流程分为预处理、恒温测试、交变冲击、阶段性复测四大环节，所有数据全程可追溯，满足 CNAS 实验室审核要求。
- 前置预处理
电池包满充满放 3 次校准容量，外观、绝缘、内阻逐项记录；多路温度传感器分别贴于电芯、水冷板、壳体，实时捕捉内部温差。 - 低温容量验证
试验箱稳定 - 40℃保温 8 小时，完成完整充放电循环，统计容量保持率，用于标定整车低温续航衰减曲线。 - 高温耐久循环测试
60℃恒温环境连续 50 次充放电，模拟夏季停放、快充叠加高温工况，验证 BMS 热保护、水冷散热系统工作稳定性。 - 冷热温度冲击循环
-40℃与 85℃快速切换，单次切换不超过 30 分钟，高低温各保温 8h，完成 5 轮循环；试验结束静置 2 小时后拆解，核查密封、电芯、线束有无损伤。 - 复测与失效分析
每 10 轮循环取出常温静置复测电性能；一旦监测到内部温升异常、可燃气体浓度超标，系统自动停机保护，留存完整数据用于失效复盘。
四、测试设备怎么选？电芯模组与整包 PACK 差异很大

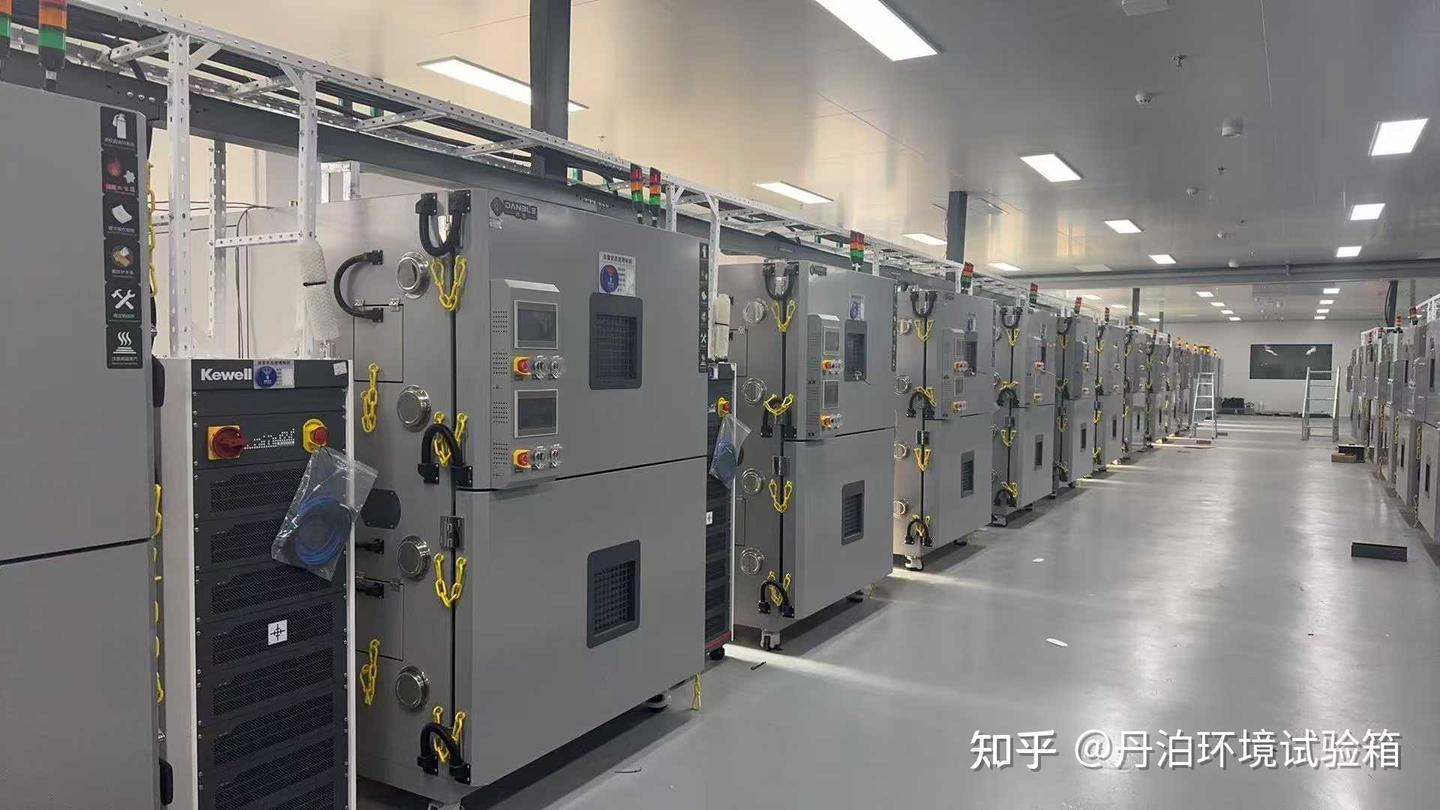

小型 800L 以下常规高低温箱只能用于电芯、模组研发；完整电池包、整车 PACK 认证必须选用防爆步入式高低温湿热舱，核心配置缺一不可：
- 防爆结构：双层防爆门、泄压阀、惰性氮气保护、自动灭火喷淋；
- 温场控制：均匀度≤±1℃，宽温域 - 40~85℃，温变速率可调；
- 拓展接口：预留充放电设备、BMS 通讯、气体监测外接端口；
行业内丹泊仪器、宏展、上海柏毅均有成熟新能源电池专用舱方案，可根据 PACK 尺寸、测试循环量做非标多层工位定制。
五、新版 GB38031 带来的测试变化，实验室务必注意
- 取消旧版宽松判定标准，温变后绝缘电阻门槛提升至 100Ω/V；
- 新增高低温叠加底部撞击复合测试项目；
- 热扩散试验要求电芯失控后整包 2 小时不起火爆炸，对高温耐久测试提出更高要求；
- 试验数据存储时长延长至 10 年，所有温变曲线、电压电流记录需完整存档。
结尾交流
大家在电池包高低温测试中遇到过哪些数据失真、设备防爆、标准合规类问题？可以在评论区留言交流，看到都会逐一回复。
编辑于 2026-06-25 · 著作权归作者所有
