汽车电子诊断：DEM 触发 DTC 到底存不存 NVM？怎么存？
在汽车嵌入式软件开发（特别是 AUTOSAR 架构体系）中，很多刚接触诊断模块（DEM）的同学都会有一个直观的误解：“只要 Monitor 报了 FAILED，DTC 不就应该立刻存入 NVM（非易失性存储器）吗？”
答案是：完全不是！
如果真这么干，Flash 芯片可能会在短时间内因为频繁擦写而报废。为了兼顾 Flash 寿命、下电安全 和 内存资源限制，AUTOSAR DEM 内部设计了一套极其严密的存储与置换机制。今天我们就来深度扒一扒 DEM 到 NVM 的底层逻辑与核心配置。
一、 拨云见日：Failed 故障的“两步走”生命周期
当底层的 Diagnostic Monitor 调用 Dem_ReportErrorStatus() 汇报了一个 DEM_EVENT_STATUS_FAILED 时，数据并不会瞬移到 NVM 里，而是要经历两个阶段：
1. RAM 阶段（开辟坑位）
故障汇报后，首先通过 DEM 内部的去抖机制（Debounce）。确认滤完波、真正达到 Failed 条件时，UDS 状态位的 Bit 0 (testFailed) 置 1。此时，DEM 会在 RAM 的事件内存（Event Memory） 中为该 DTC 分配空间，并抓取当前的冻结帧（Freeze Frame）和扩展数据（Extended Data）。
2. NVM 阶段（同步存盘）
RAM 里的数据何时同步到 NVM，取决于具体的存储策略。除了少数涉及安全（如气囊）或排放（OBD）的核心故障会配置为立即存盘（Immediate Storage）外，绝大多数普通故障平时都只躺在 RAM 里，只有当车子熄火、ECU 走下电流程调用 Dem_Shutdown() 时，才会通过 NvM_WriteAll 集中下电存盘。
二、 核心配置：掌控存储时机的四大“开关”
在 DaVinci Configurator 或 EB Tresos 等工具中，以下配置直接决定了 DTC 的存储命运：
1. 决定何时写 NVM
DemImmediateNvStorage(Boolean)True：一旦触发存储条件，立刻异步调用NvM_WriteBlock写入 Flash（防猝死掉电）。False：平时只住 RAM，下电时统一进 NVM（保护 Flash 寿命）。
DemEventMemoryEntryStorageTrigger(Enumeration)DEM_STORAGE_ON_FAILED：只要 Bit 0 置 1，立马触发存储流程。DEM_STORAGE_ON_CONFIRMED：必须等故障确认为历史故障（Bit 3 置 1）时才触发存储。
2. 决定空间与通道
DemMaxNumberEventEntryPrimary：主内存能存多少个 DTC。配小了，新故障就挤不进来。DemNvRamBlockIdRef：DEM 与 NvM 模块的通道绑定。这里的 Block 长度必须与 DEM 的数据量完美匹配，否则写入直接报错。
三、 内存满了怎么办？深度解析 DEM_DISPLACEMENT_FULL
如果车子开久了，RAM 里的事件内存被存满了，此时又来了一个新的 DTC 申请要空间，该怎么办？DEM 启动了“末位淘汰制”——事件置换策略（Displacement Strategy）。

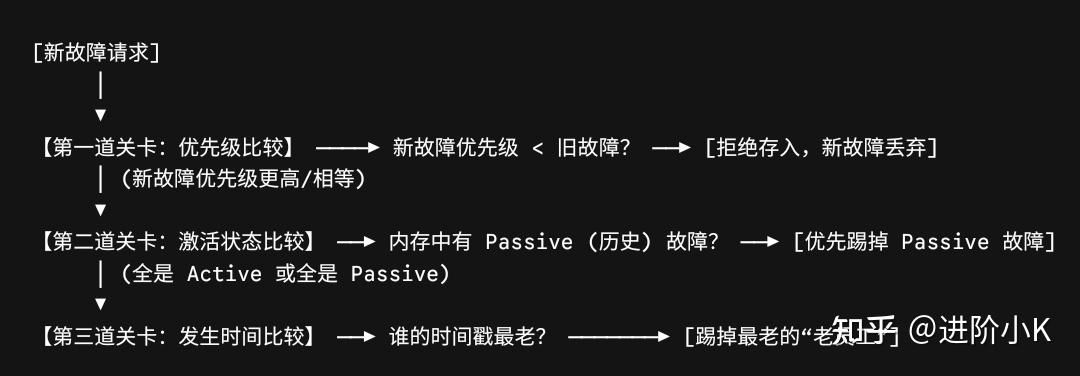

在几种置换策略中，DEM_DISPLACEMENT_FULL 是最智能、考虑维度最完整的“冷酷裁判”。它会通过三道过滤器来决定淘汰谁：
为什么选 FULL 而不是 PRIO_OCC？
DEM_DISPLACEMENT_PRIO_OCC：只看优先级和时间。哪怕一个低优先级的故障此时此刻正在发生（Active），只要它时间足够老，也会被无情踢掉，这在工程上存在漏报当前故障的风险。DEM_DISPLACEMENT_FULL：引入了状态保护。它会死保当前正在发生（Active）的故障，优先去捏软柿子——踢掉那些虽然优先级一样、但此刻已经好了的（Passive）历史故障。
四、 工程师避坑指南（Debug 检查清单）
在实际项目中，如果你遇到“明明报了故障，但在 NVM 里死活找不到”的 Bug，可以按照以下清单对号入座排查：
- 直接拔电源测试：测试时如果没有走标准的下电流程（没触发
Dem_Shutdown），而 DTC 又是DemImmediateNvStorage = False，那么 RAM 里的数据直接烟消云散，重新上电当然找不到。 - 踢到了硬骨头：内存满了，但里面全是 Priority 1 的核心安全故障，你新报的是个 Priority 3 的娱乐系统故障。根据
FULL策略的第一关，新故障直接被 Displacement Failed 抛弃。 - OBD 的免死金牌：如果 ECU 支持 OBD，某些涉及排放法律法规的 DTC 拥有最高豁免权，无论内存怎么满，置换机制都绝对碰不得它们。
总结： DEM 的存储不是一拍脑门的即时行为，而是 RAM 缓冲、NVM 异步、状态机控频、置换策略兜底的组合拳。摸透了这几个参数，诊断开发和测试就能游刃有余。
