找出引起故障的微小原因 （索尼收放机，小米盒子，凌钻电风扇）

署名 浙江 方位

1.SONY WM-FX193收放机

上次撰文介绍了该机的维修及摩机过程。为了工作时间长一些，我使用一节14500锂电池加占位筒，即4.2V供电电压给机器供电。机器工作一段时间，播放磁带的声音不失真，收听AM中波信号声音也不失真，不过FM波段声音又失真了(人声对白含混不清，背景沙沙声较大)。

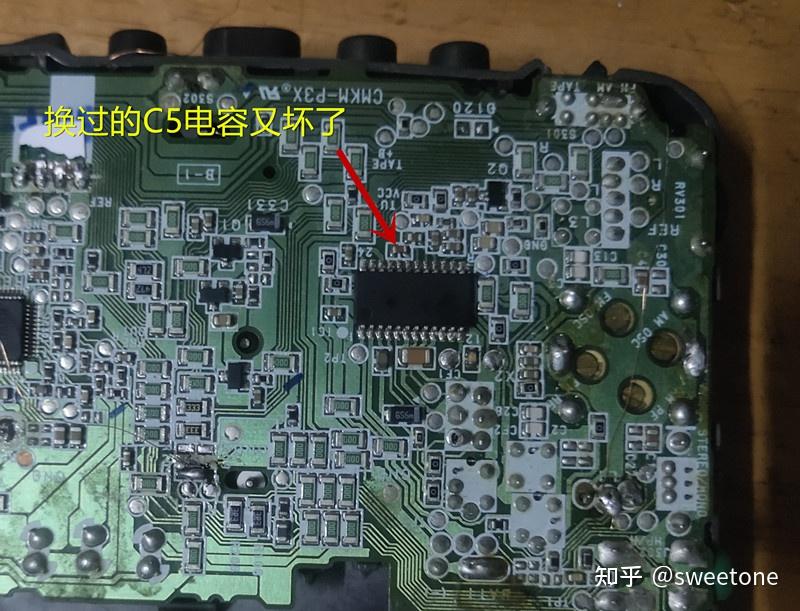

好在FM频率低端（如87.5MHZ）的节目声音正常无失真。失真的电台信号偏在高频这一侧，怀疑频率跟踪偏移，导致个别信号不佳。上次用锂电池4.2V供电后，曾经通过换掉TA2111芯片AFC（自动频率控制）19脚与21脚OSC本振电路之间的耦合电容C5 6PF修复过机器，难道又是C5电容故障了？

由于AFC电路只是稳定接收效果，其不接入本振回路，也不影响收音。试着拆下电容C5，再收听FM电台信号，收到的几个电台信号居然不再有含糊不清的失真现象，只是收到的电台频率刻度变化了。这当然是芯片内部AFC变容二极管不接入本振回路引起本振频率变化的缘故。但是，也说明的确又是C5故障，使得FM解码输出的声音失真了。

分析维修：

因为在用普通电池3V电压供电情况下，FM收音基本正常；而用了锂电池4.2V电压供电情况下，TA2111芯片AFC（自动频率控制）19脚与21脚OSC本振电路之间的耦合电容C5 6PF已经故障了2次。怀疑供电电压变高后，本振回路电感的自感电势（特别是开关收音电源瞬间）也会变高，就有可能击穿损坏耐压不高的贴片电容。

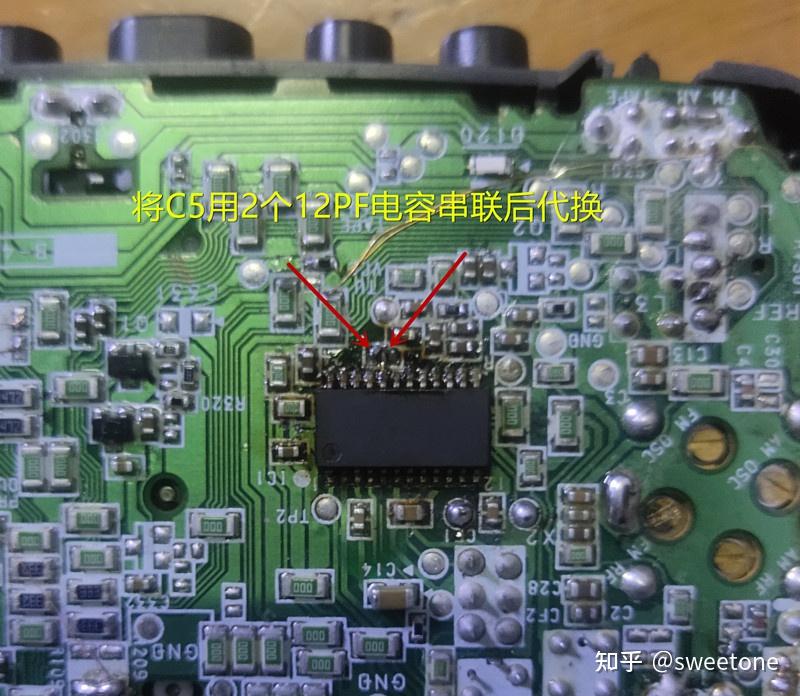

一个电容承受的电压，若用两个同样容量的电容串联来承受的话，则每个电容可以只分担承受一半电压。于是将C5换成两片个12PF贴片电容串联后焊接到焊盘上，再试听，收到的FM电台信号不再有含糊不清的失真现象。使用至今，每次开机收到的FM电台声音都一直正常。

再摩机

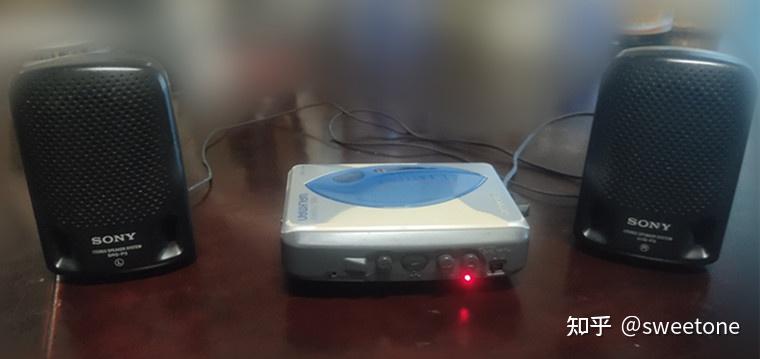

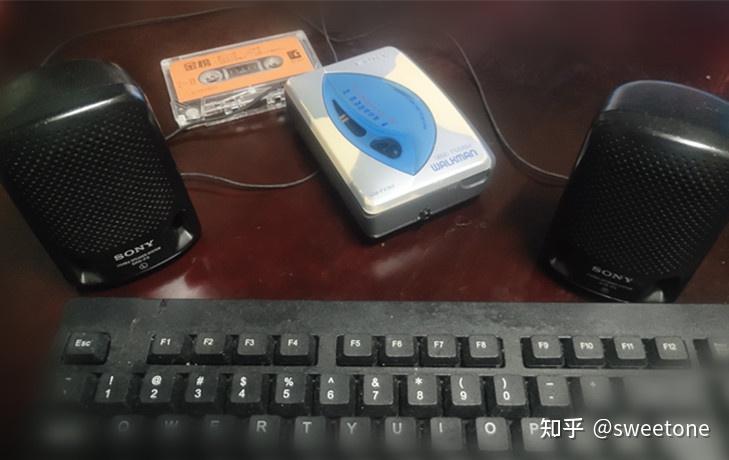

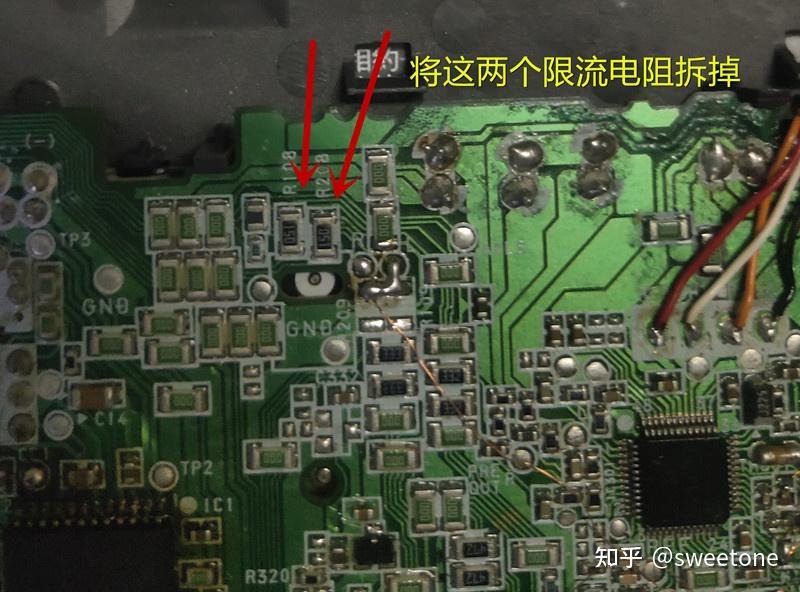

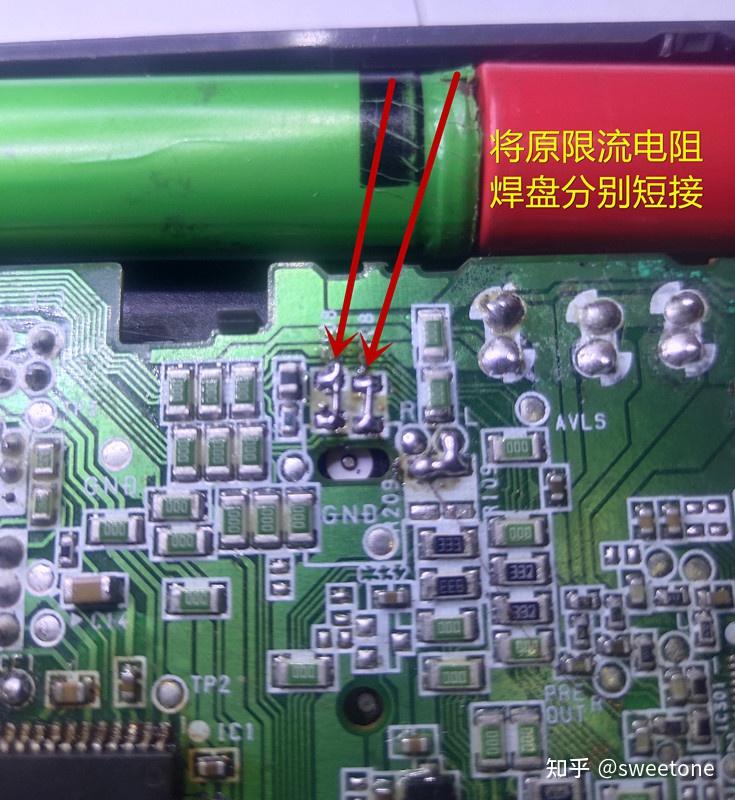

本人有一对SONY SRS-P3 型微型音箱，喇叭阻抗是8欧姆X2，额定功率是0.2wX2。该小音箱灵敏度较高，可以作为随身听的外放喇叭。用WM-FX193连接SRS-P3 实际试听，小音箱的声音不是很大。查看WM-FX193电路，其左右声道耳放输出线路各串联了一个16欧姆限流电阻R108，R208 。可见此限流电阻与该小音箱串联时，限流电阻会消耗掉2/3音频功率。将R108，R208拆除，用导线分别短接R108，R208焊盘。再试听，用SRS-P3外放的声音变响了。

2.小米盒子

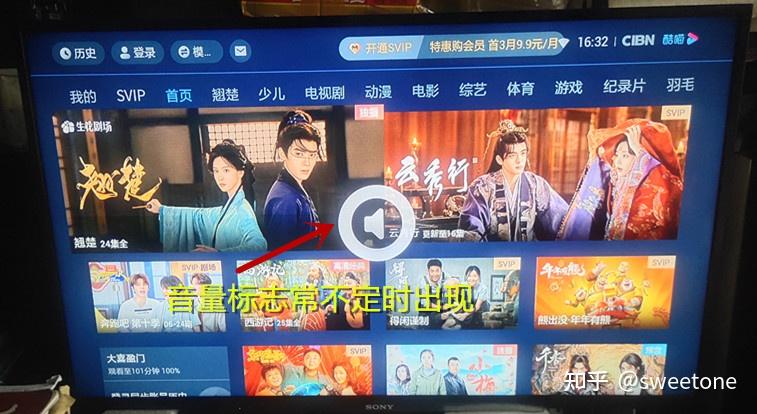

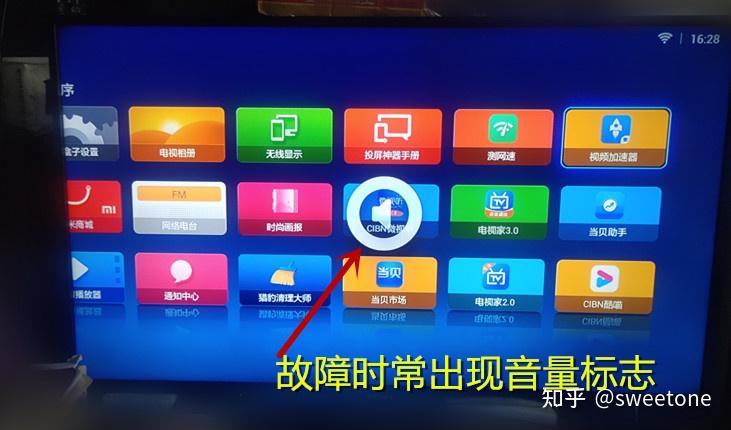

一个小米盒子，近期偶尔遥控失灵，会出现死机现象，屏幕上偶尔会出现喇叭符号。

乘着遥控器有时正常时，给盒子清除系统垃圾，但是故障现象仍未排除。在将遥控器红外发射头对着小米盒子时，会发现小米盒子的电源指示灯在无规律闪动，屏幕上偶尔也会出现喇叭符号。看来，盒子的死机故障可能是遥控器引起的。

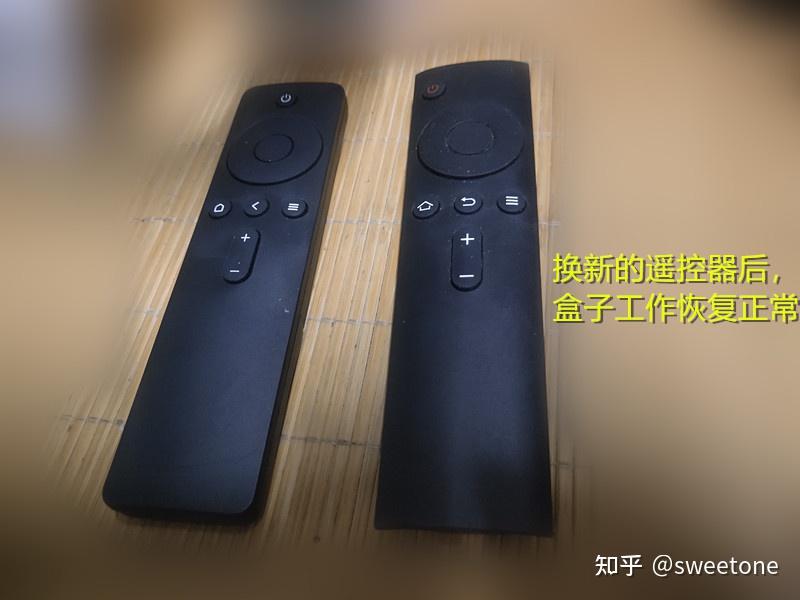

拆开遥控器，发现线路板上音量按键上的确有电池漏液的痕迹。将线路板漏液痕迹用电子清洁剂清洗干净，再试机，故障现象不变。用手机摄像头对遥控器发射头拍照，可以从手机屏幕看到：不按任何按键的话，发射头仍有红光发出。将音量按键从线路板上揭去，不按任何按键的话，从手机屏幕可以看到发射头仍有红光发出。怀疑遥控器芯片故障，由于该遥控器便宜，只要几元钱，于是在淘宝网购了新的遥控器。再用新遥控器控制小米盒子，盒子运行稳定正常。

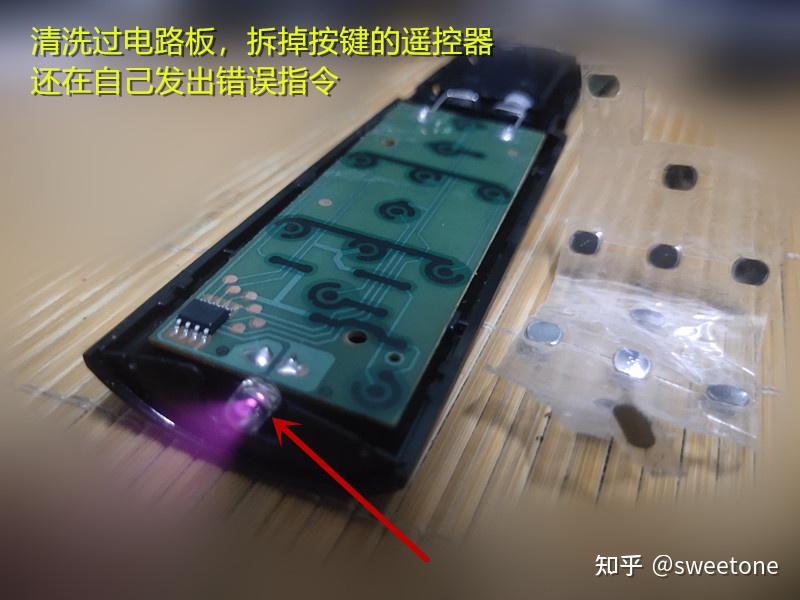

乘着有空时，再检查一遍旧遥控器。这次将所有按键彻底从线路板上揭去，不按任何按键的话，从手机屏幕可以看到遥控器发射头仍有红光发出。用电子清洁剂对线路板上按键的碳膜及遥控芯片的引脚都清洗一遍，并用电吹风加热吹干。再试验。遥控器基本正常了。但是，第二天试验遥控器，故障又出现了。再次清洗并加热吹干，遥控器又正常了。第三次试验遥控器，故障依旧。

分析维修：

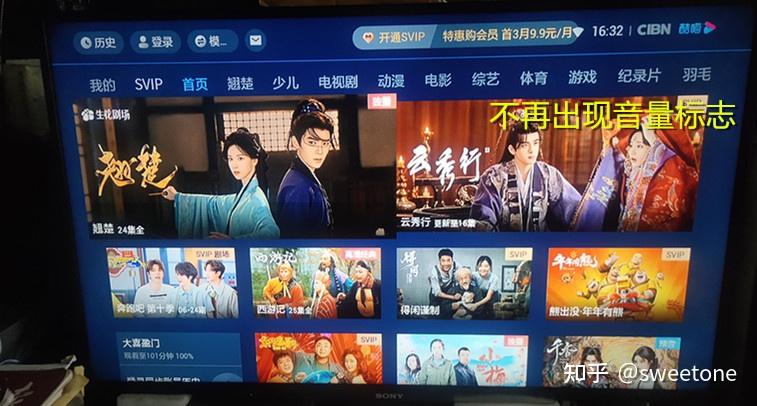

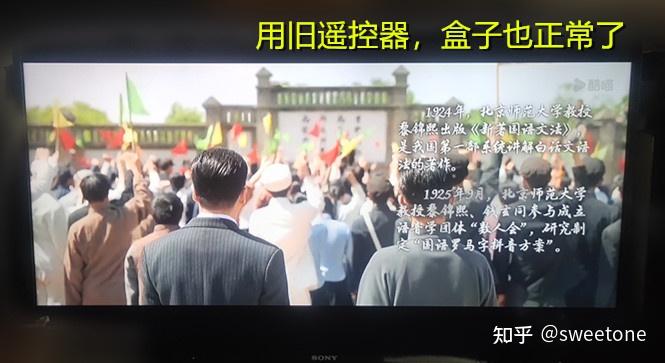

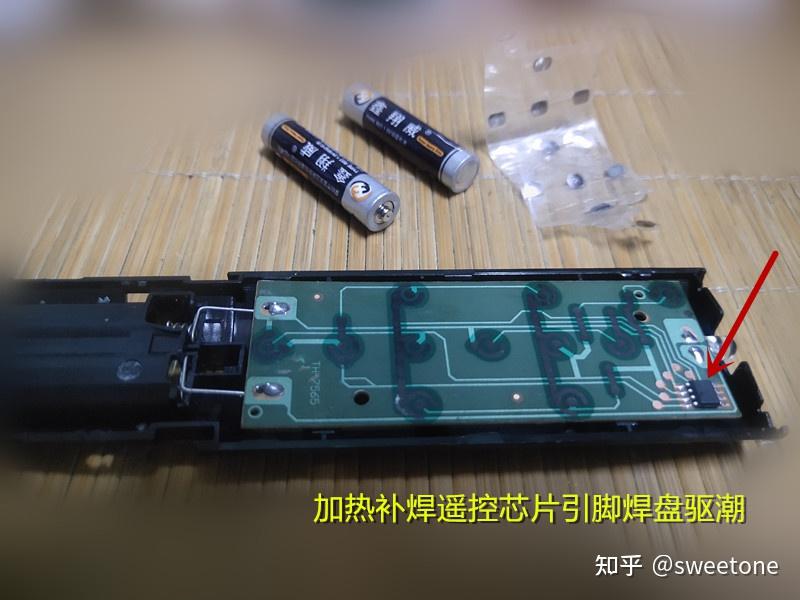

估计是电吹风加热给遥控芯片焊盘起了驱潮作用，但是驱潮不彻底。考虑到电吹风较高的温度会损坏按键碳膜，所以用电烙铁单独对遥控芯片引脚加热补焊数遍，使其焊盘被驱潮。待旧遥控器线路板冷却后再试机，小米盒子工作正常，不再有异常及死机情况出现。旧遥控器使用至今，盒子工作一直正常，盒子没有再出现异常死机情况。

看来，的确是遥控芯片引脚焊盘受潮漏电，造成芯片在按键没有操作的情况下，也发出错误指令，使得盒子工作异常。

3.凌钻电风扇

该电风扇工作时，风扇叶片转动较慢。怀疑启动电容老化，给风扇换了新的1UF启动电容，但是风扇叶片转速变化不大。

用手拨动风扇叶片，感觉风扇电机主轴的阻力较大，估计电机主轴缺少润滑。于是，拆开电机，给风扇电机轴承加了润滑油脂。将电机部件装好后，用手转动电机轴，感觉转动阻力变小。但是，再通电，电机已经不能转动了。测量电机的5根引线，发现红，白，蓝，黑四根线之间连通，而黄线(启动绕组)与其他任意一根引线都不通了。

分析维修：

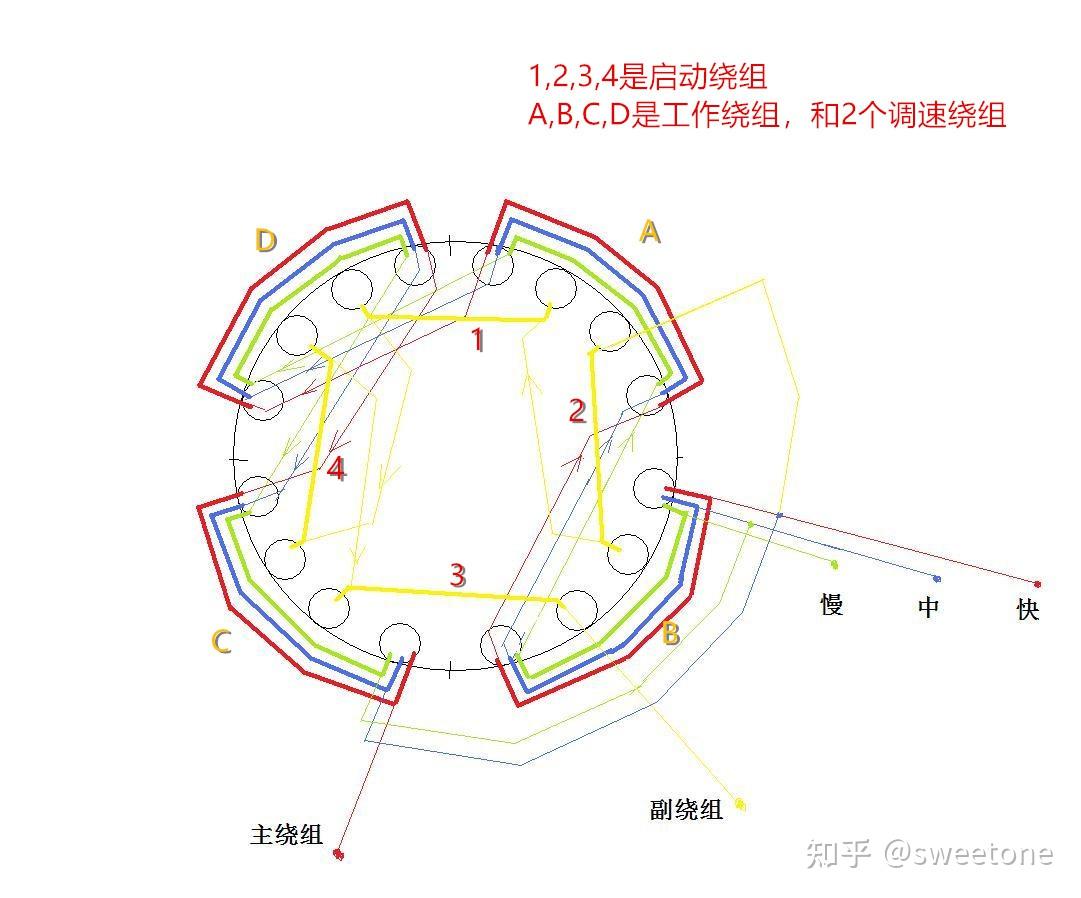

黄线与蓝线之间的是启动绕组，由于黄线与蓝线之间也不通，说明在拆装电机部件时，启动绕组可能被刮擦而断线。本电机是16槽4极3档的异步风扇电机。由于不知道该电机的启动绕组分布位置及断线处，维修一时没有进展。偶然在网上看到一款16槽4极3档的异步风扇电机的绕组分布图。可以看到，工作绕组和调速绕组1，调速绕组2安装在铁芯外圈，有4捆绕组线圈，占用8个线槽。启动绕组安装在铁芯内圈，也是4捆绕组线圈，也占用8个线槽。

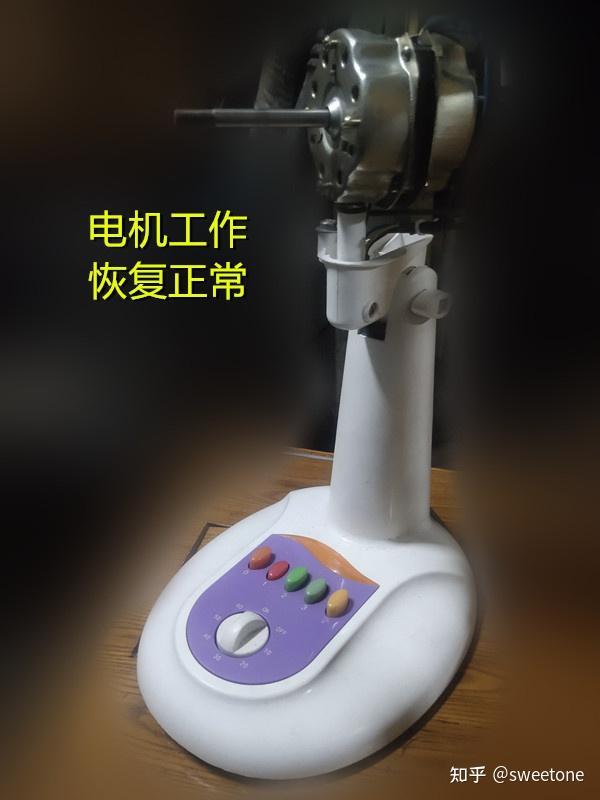

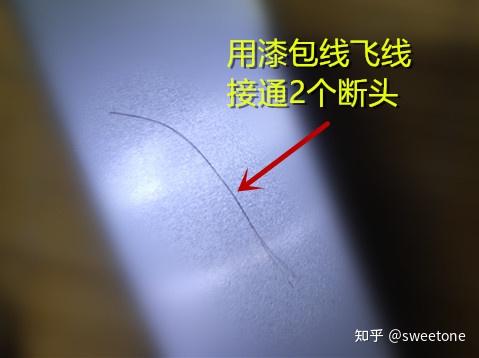

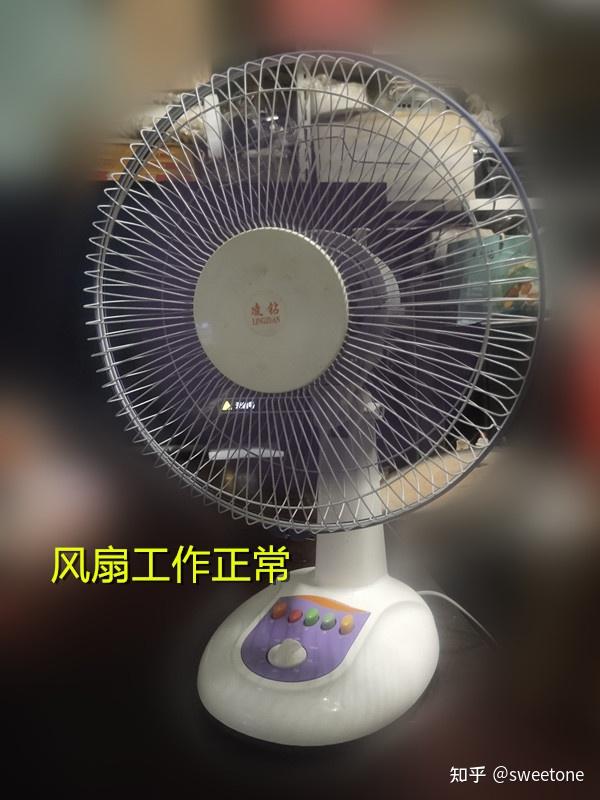

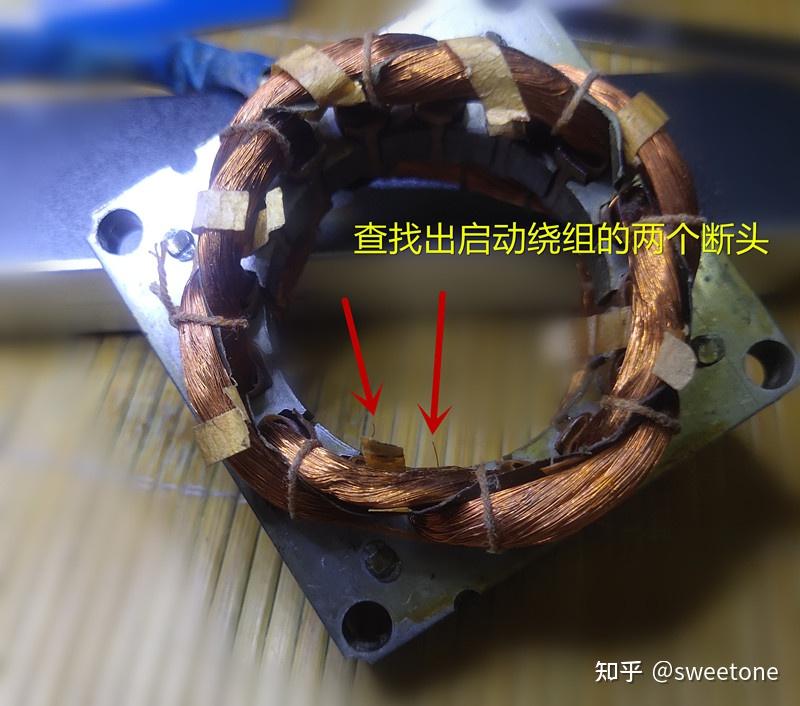

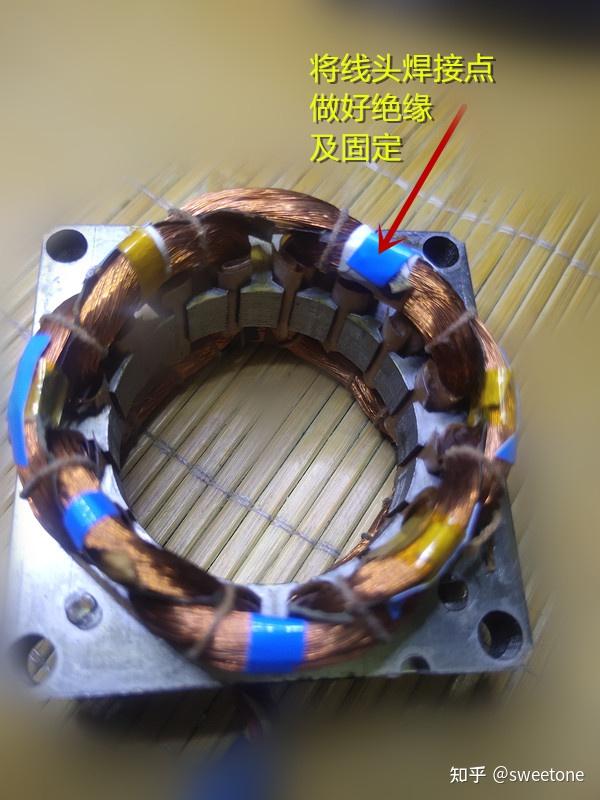

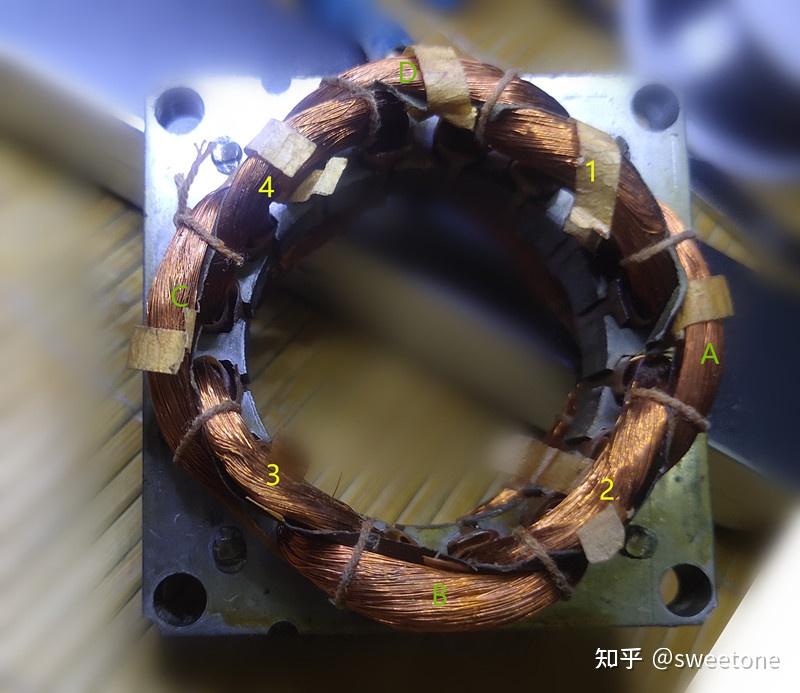

这样看来，安装在铁芯内圈的启动绕组容易在拆装带主轴的转子时被刮擦断线。断线的范围缩小到铁芯内圈的4捆线圈上。功夫不负有心人，借助放大镜经过仔细查找，终于找到了刮擦断线的线头两个。将2个线头用一根漆包线飞线焊接连通。并用耐高温胶带将飞线及焊接点做好绝缘及固定。实测该电机的红黑线之间工作绕组阻值为950欧姆，红白线之间调速绕组1阻值为175欧姆，白蓝线之间调速绕组2阻值为178欧姆，蓝黄线之间启动绕组阻值为616欧姆。将电机装好复位，开机试验：风扇转动恢复正常，切换转速档位，电机转速变化明显。

由于风扇电机转子和定子铁芯之间磁路间隙较小，拆装不小心就会刮擦定子上的启动绕组线圈而断线，需要在拆装时注意避免。
