用一个电阻及一段胶带修复 VORWERK (福维克) THERMOMIX(美善品) TM5-1食品料理机不工作故障

署名浙江方位

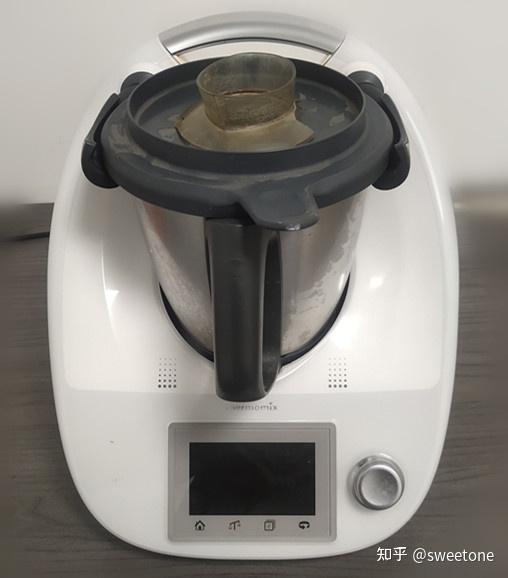

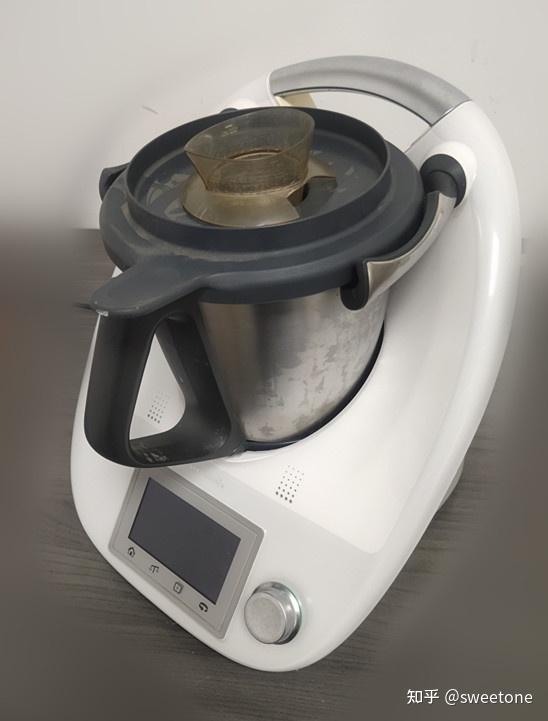

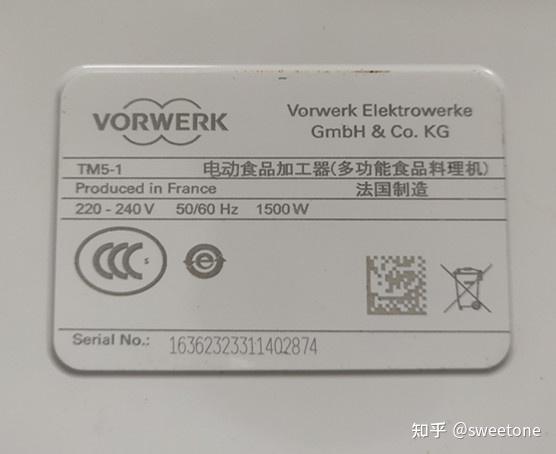

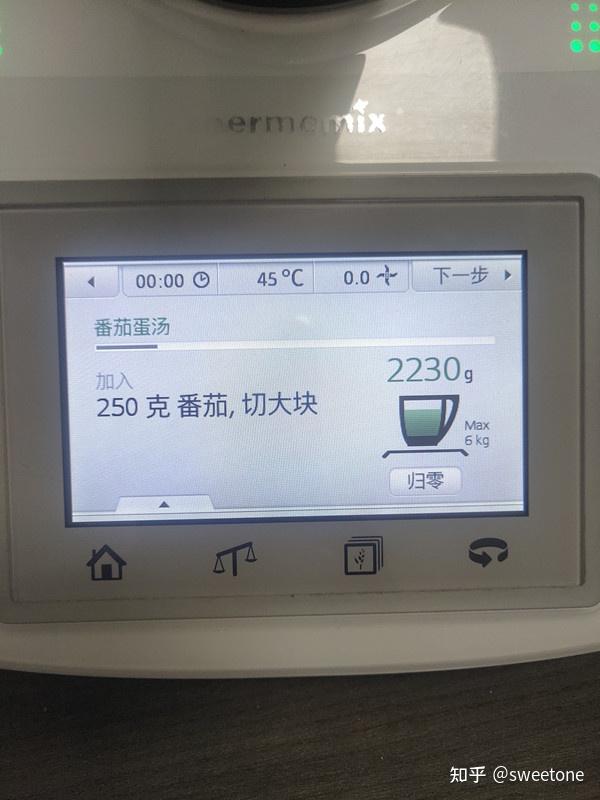

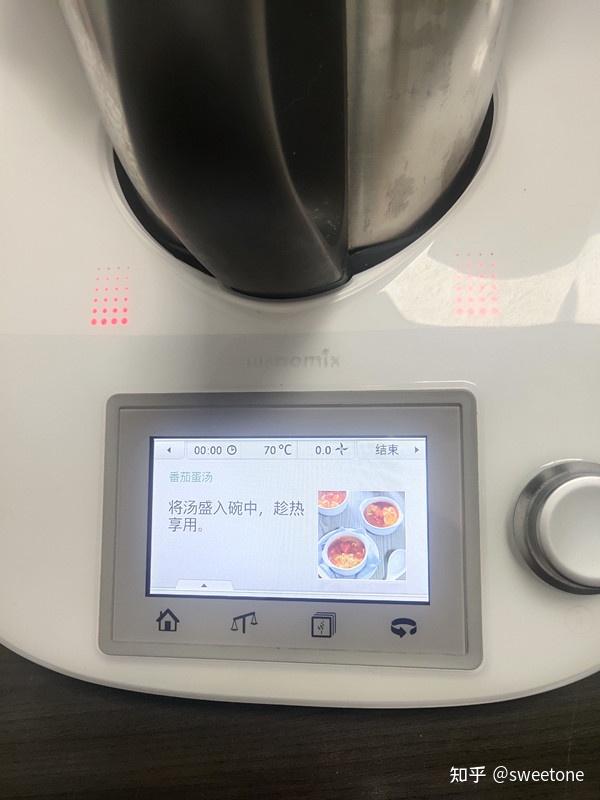

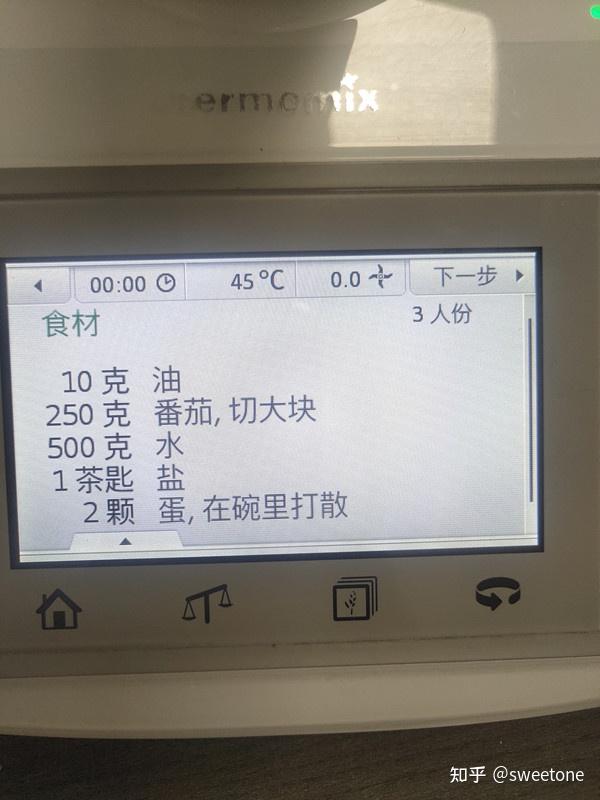

德国品牌VORWERK (福维克) TM5-1食品料理机除了机器自带的煮白米饭，原味酸奶，卡士达三种烹饪功能外，配合外接THERMOMIX(美善品)食谱存储卡，用户更可以在该机液晶触摸显示屏的操作提示下，与机器协同完成普通或高难度的数百种家常料理的制作：如菜肴，汤，粥饭，烘培，甜点，饮料等等。

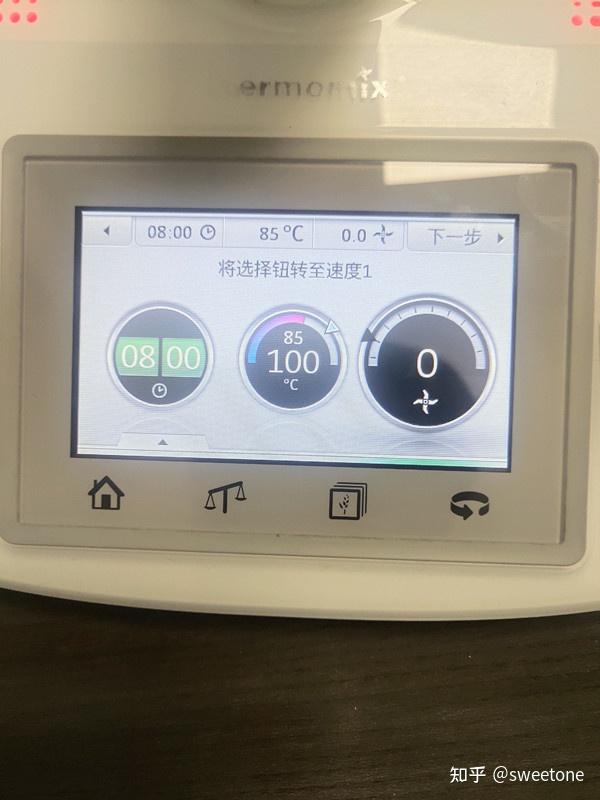

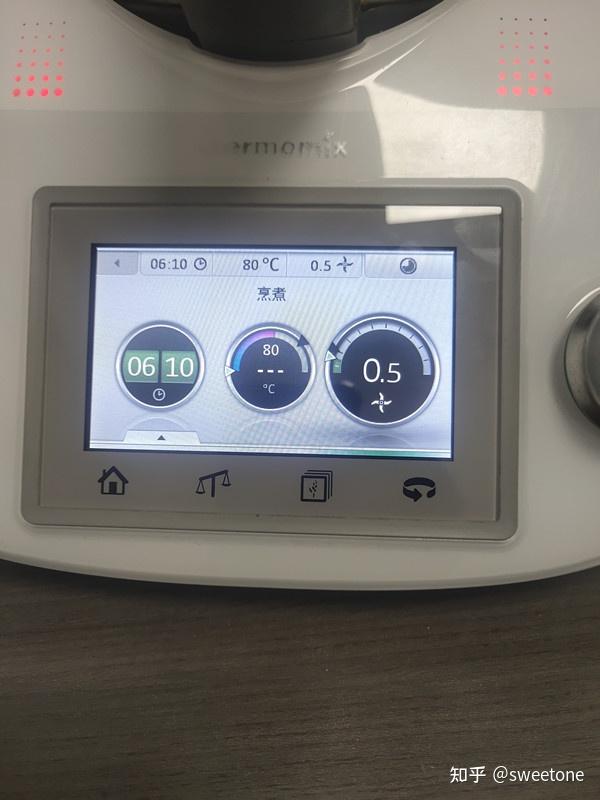

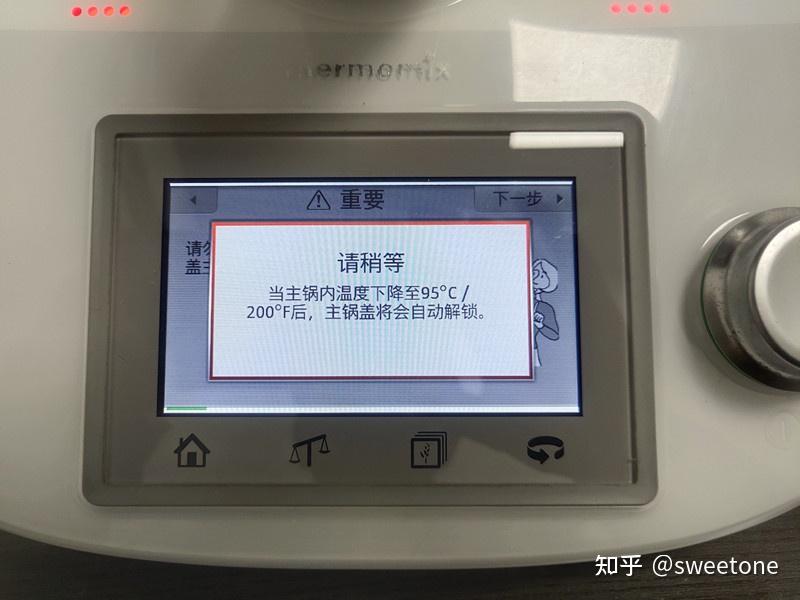

机主的一台该型号料理机，开机后液晶屏自动提示：“当主锅内温度下降到85度后，主锅盖将会自动解锁。”而此时锅子并未加热，锅盖也并未上锁。操作旋钮没有反应，点击触摸屏也没有反应。只有按电源键，机器可以关机。

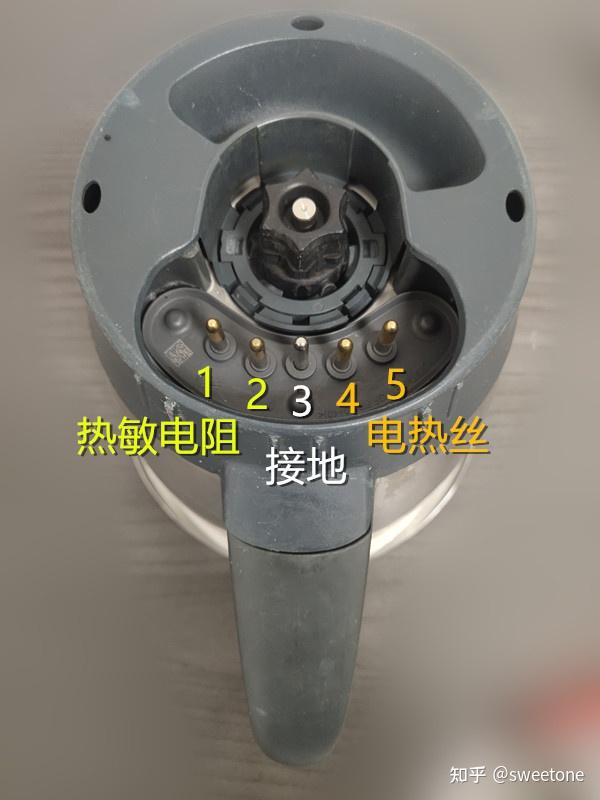

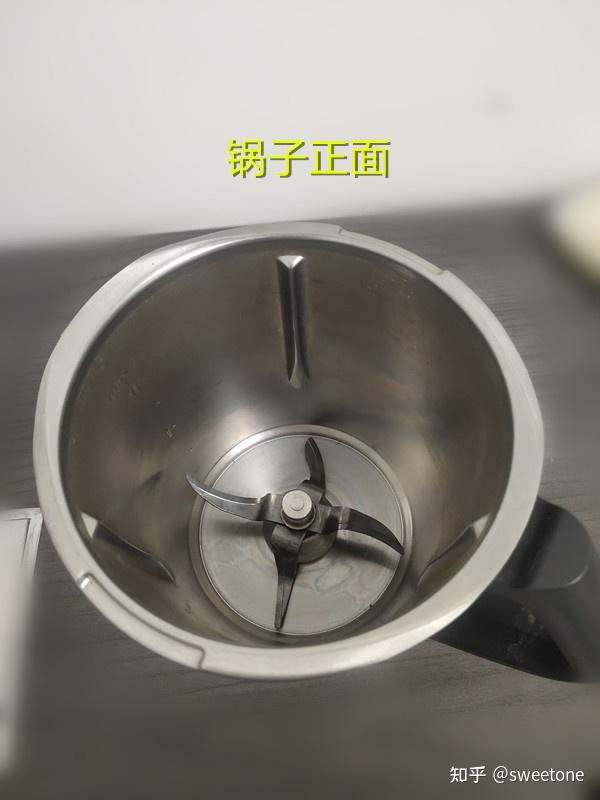

从故障现象分析，可能是料理机的主控芯片检测到锅内温度过高信号，而做的提示并保护。测温用热敏电阻是安装在锅内，一般负温度系数的热敏电阻阻值是随着温度的升高而降低。所以，当温度过高的话，热敏电阻的阻值会很低，热敏电阻两端的分压电压也会很低。测量锅底插针：测出1，2针之间阻值是150K欧姆左右，3脚独立，4，5脚之间阻值是45欧姆左右。估计1，2针之间是热敏电阻，阻值应该正常，并未过低。3脚是保护接地。4，5脚之间是电热丝，阻值也正常。

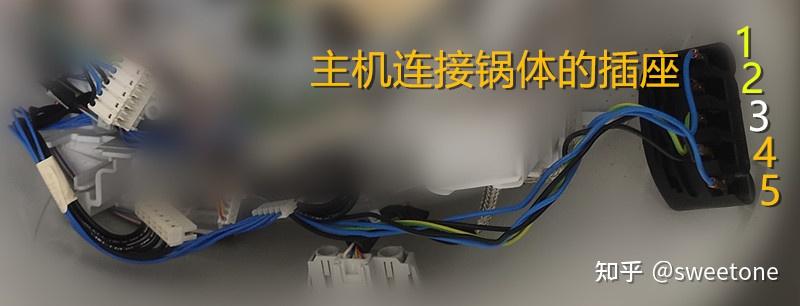

再检测锅子底座上1，2针之间阻值只有15K欧姆，好像比150K欧姆低的太多，是否是这个原因拉低了热敏电阻两端的阻值？将锅子插在底座上，测得1，2针之间电压有3V左右，好像电压并未过低。

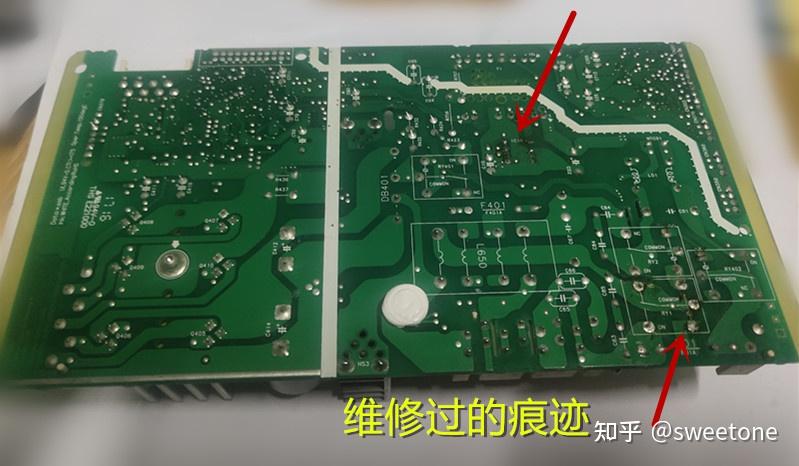

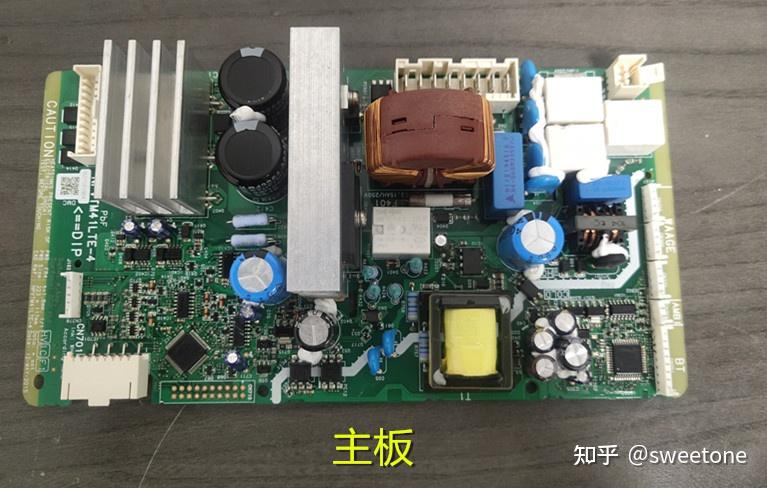

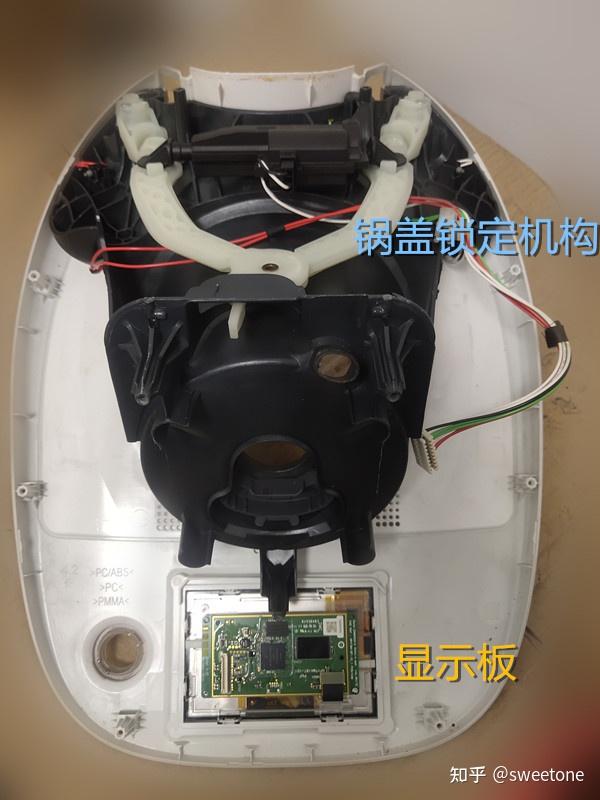

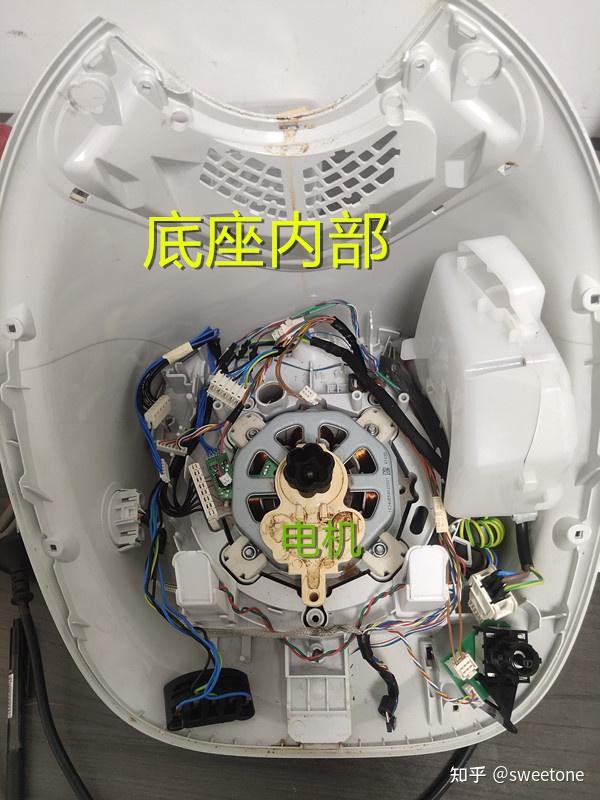

拆开机器查看，锅子底座的排线是连接到主板上的。拆下主板观察，主板上电源芯片有换过的痕迹，继电器也有焊接过的痕迹。看来该机修理过，于是先查看主板一遍，没有找到异常故障痕迹。

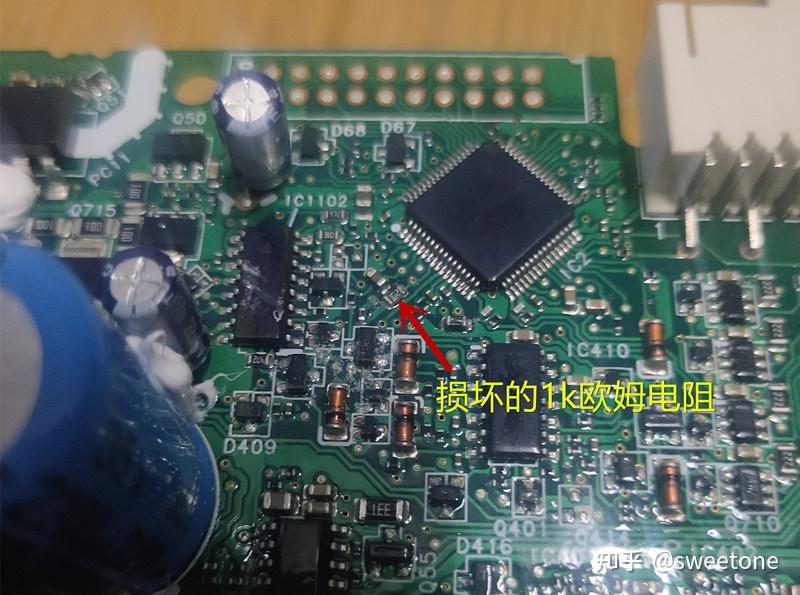

再在线路板上查找测温线路，经过仔细查找，测绘出测温电路如图所示：R2是锅内的热敏电阻。R1是上拉电阻，接3.3V供电端，用以与R2分压。C1是抗干扰滤波电容。R3是耦合电阻，将在R2上分压的电压输入主控芯片STM32F100RBT6B的温度检测输入端8脚。实测R1为14K欧姆，3.3V供电端对地内阻是1K欧姆左右，所以测量出锅子底座上1，2针之间阻值只有15K欧姆是对的，15K欧姆其实是R1阻值14K欧姆与3.3V供电端对地内阻1K欧姆之和。再测出R3阻值是103K欧姆，与其标称值1K欧姆相差太大，估计已经损坏。该电阻增大一百多倍，使得输入主控芯片温度检测输入端8脚的电压被严重衰减，所以使得主控芯片以为锅内温度过高而提示异常及保护。

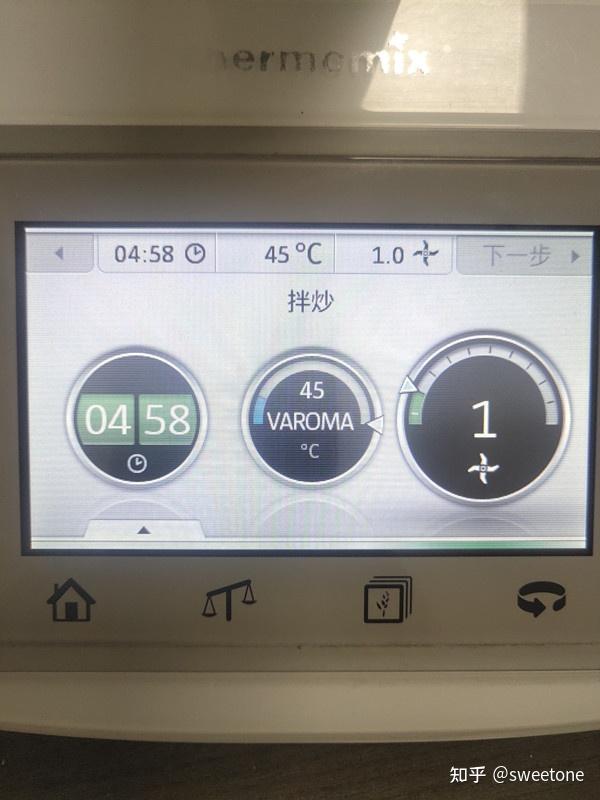

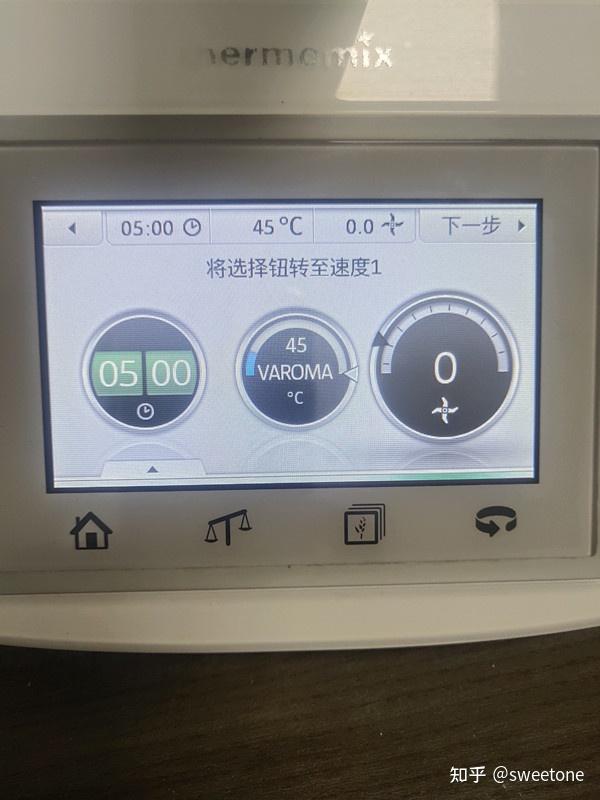

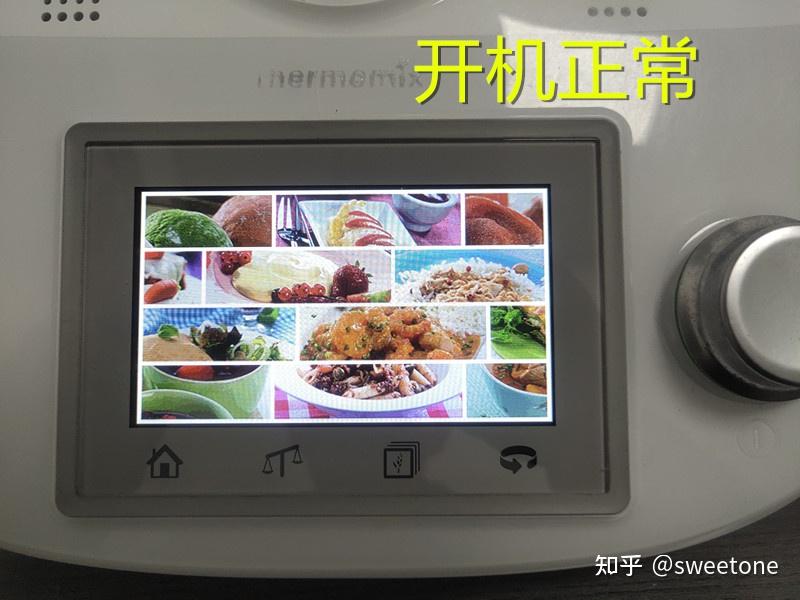

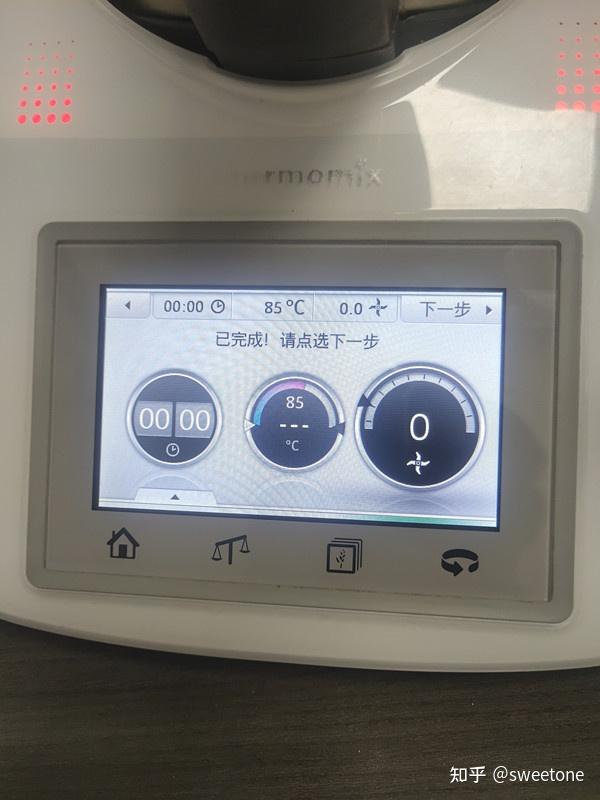

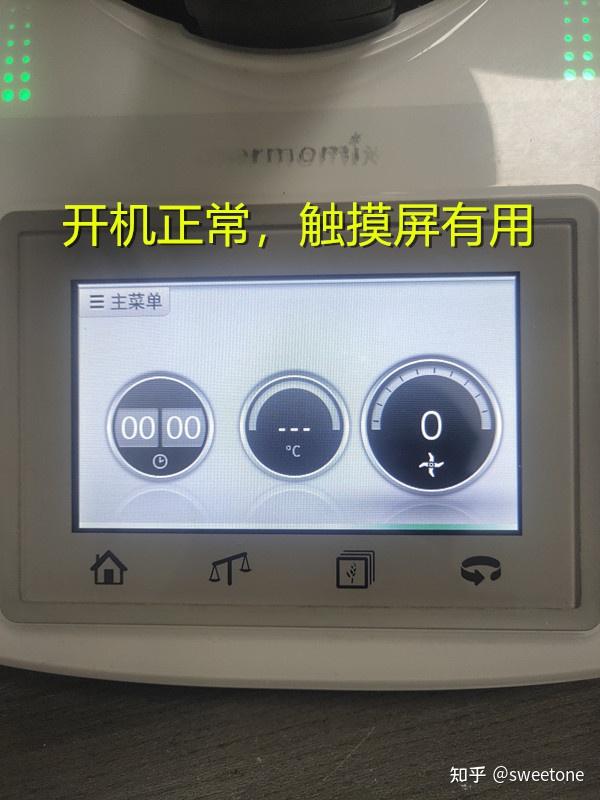

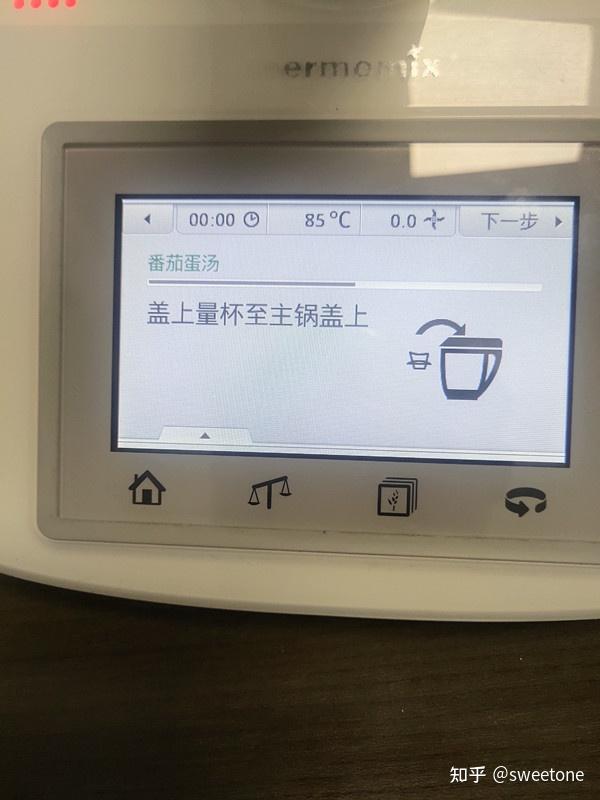

将故障电阻换新的1K欧姆电阻。再将主板以及所有部件装好，将锅子放在料理机上。按电源键开机，机器能够进入主菜单，“当主锅内温度下降到85度后，主锅盖将会自动解锁”的提示已经不再出现。操作触摸屏，机器有反应；旋转旋钮，机器也有反应。看来，机器测温异常故障已经排除。

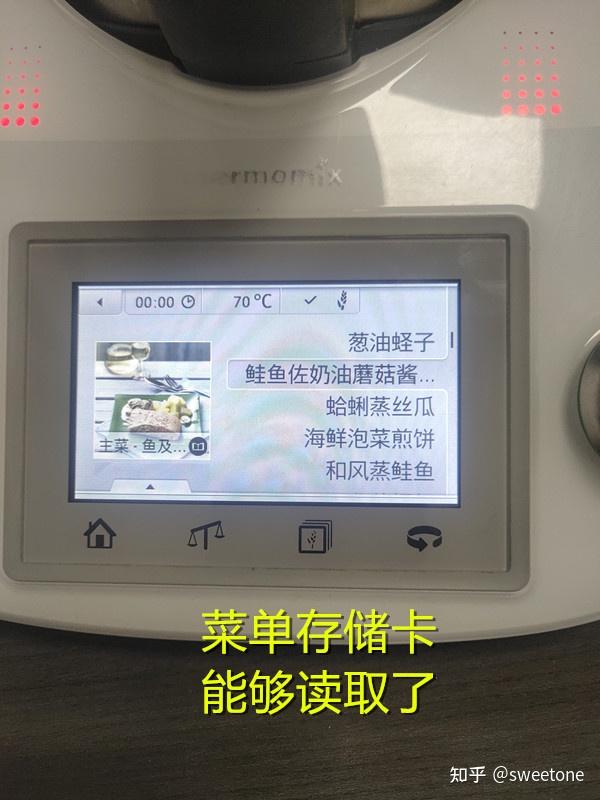

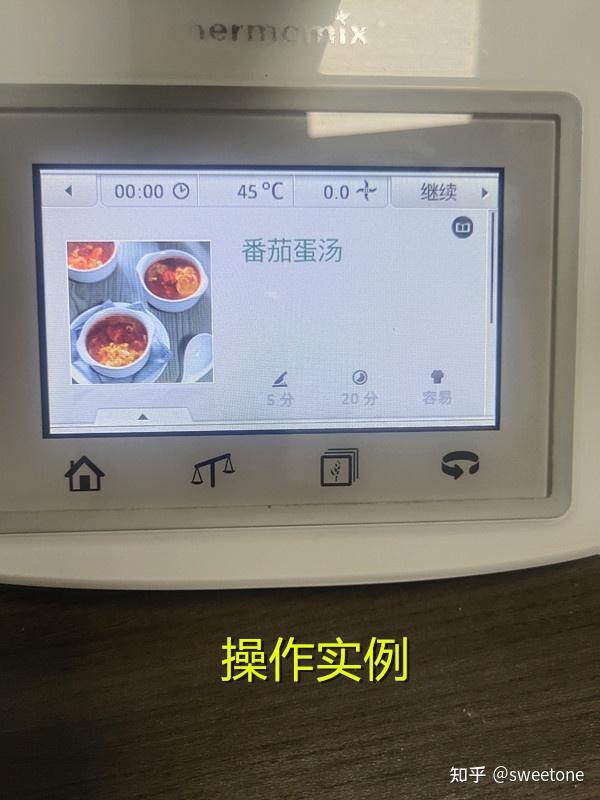

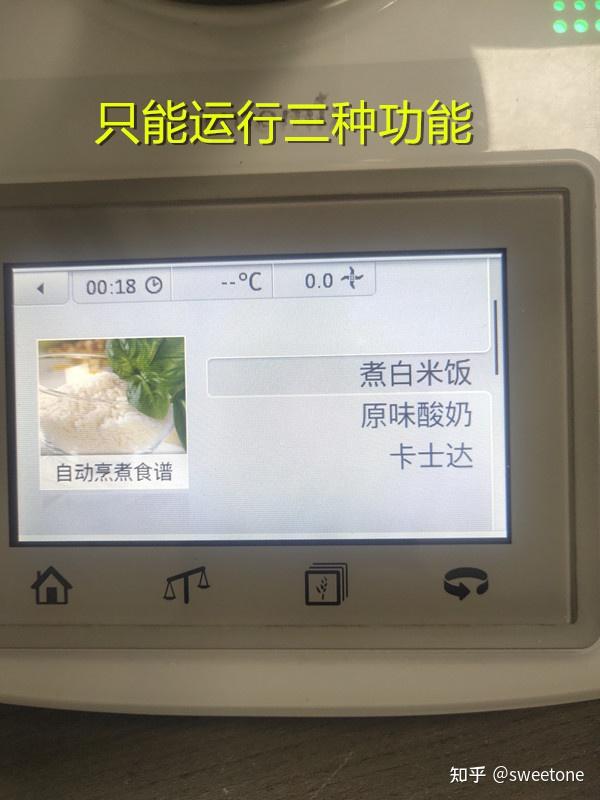

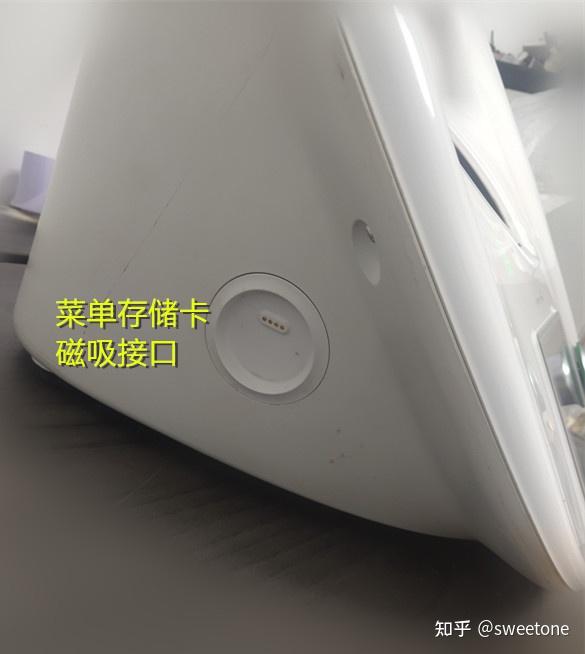

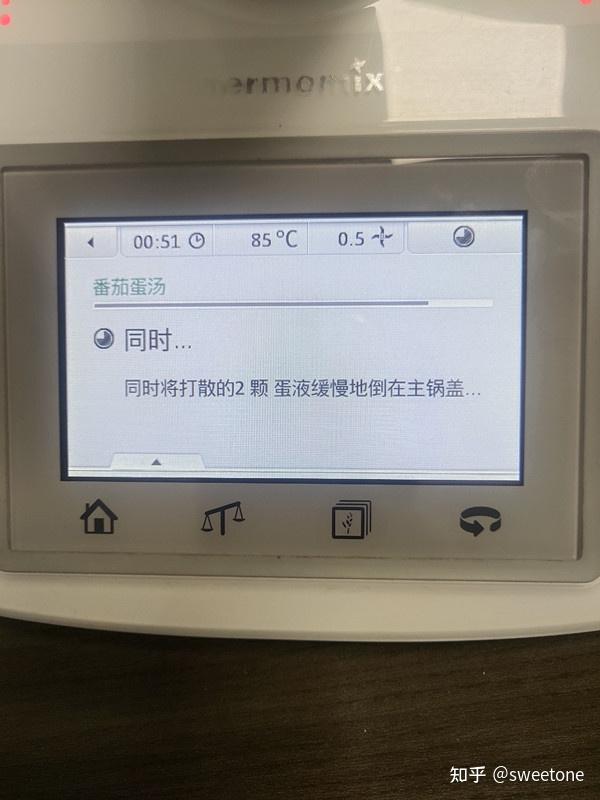

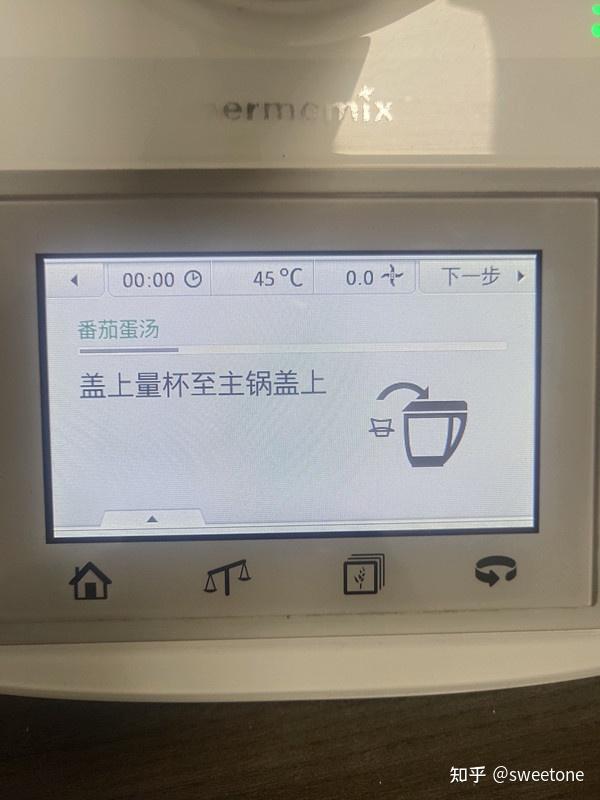

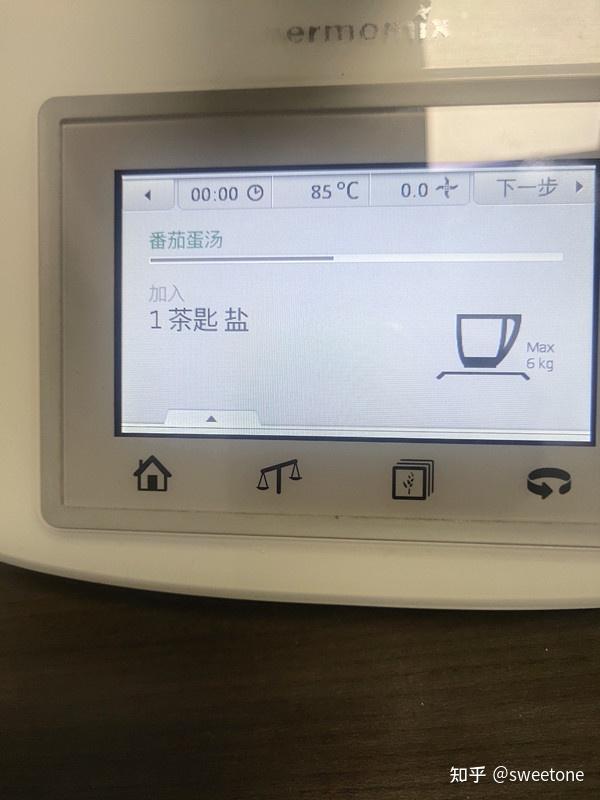

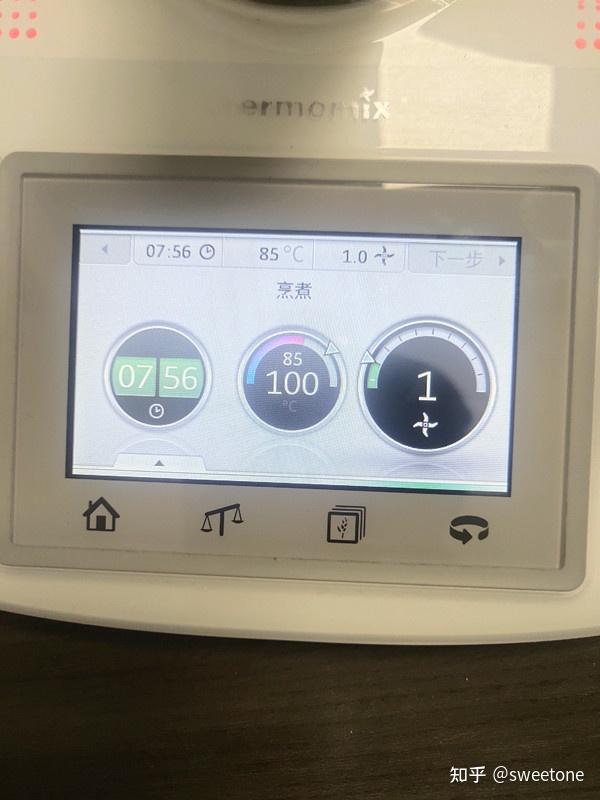

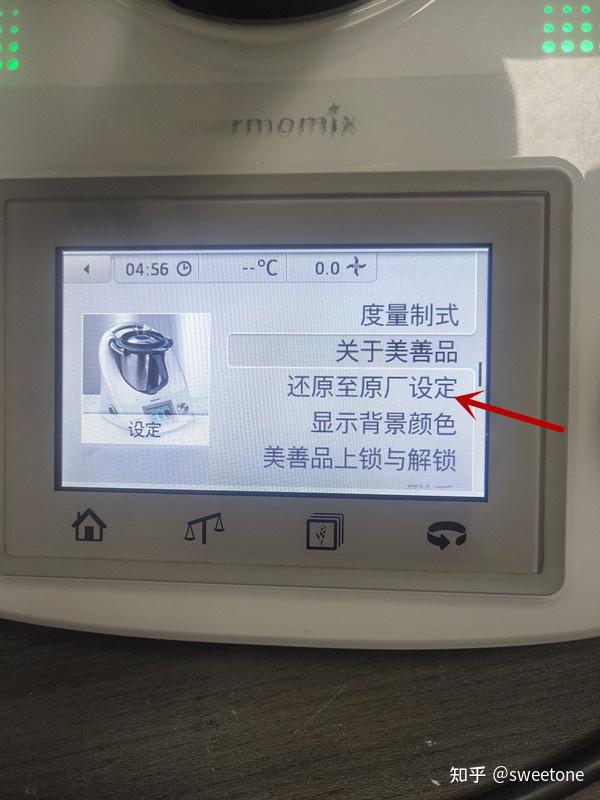

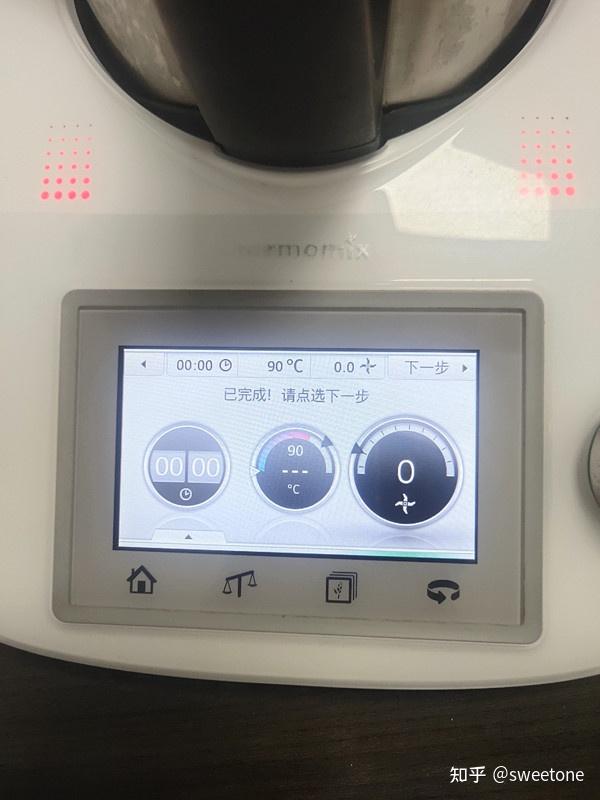

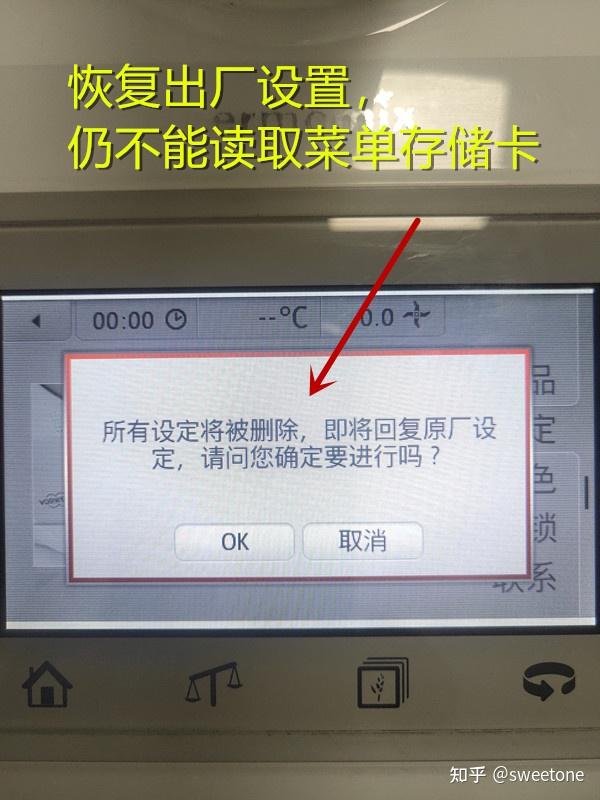

试着操作料理机自带的煮白米饭，原味酸奶，卡士达三种烹饪功能，料理机的电机，加热运行正常。但是试着选择外接THERMOMIX(美善品)食谱存储卡内的菜谱进行操作的话，料理机提示“需要连接存储卡”。该料理机的优势就是其电子菜谱的交互性，若没有此功能，该料理机还不如一台多功能智能电饭煲。试着安装存储卡数次，料理机仍旧是有该提示。在料理机菜单里将机器恢复出厂设置，料理机也仍旧是该提示。

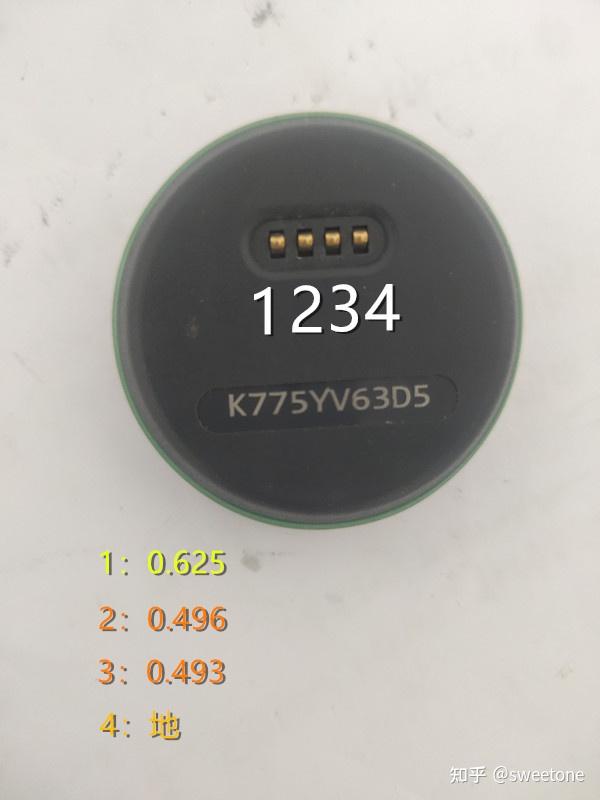

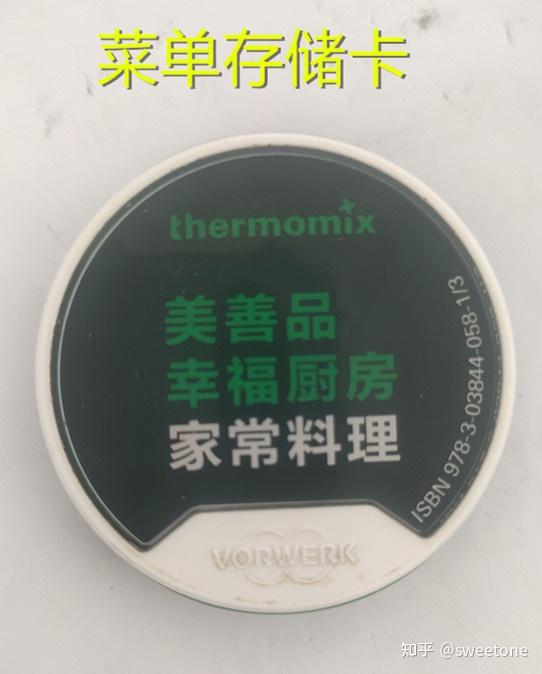

怀疑存储卡故障，用万用表二极管挡位，测量出存储卡的接口引脚之间阻值基本正常，分析其1脚是电源，4脚是地，2，3脚是数据传输端。（数值是该引脚对地阻值，万用表红表笔接地，黑表笔接测量脚）

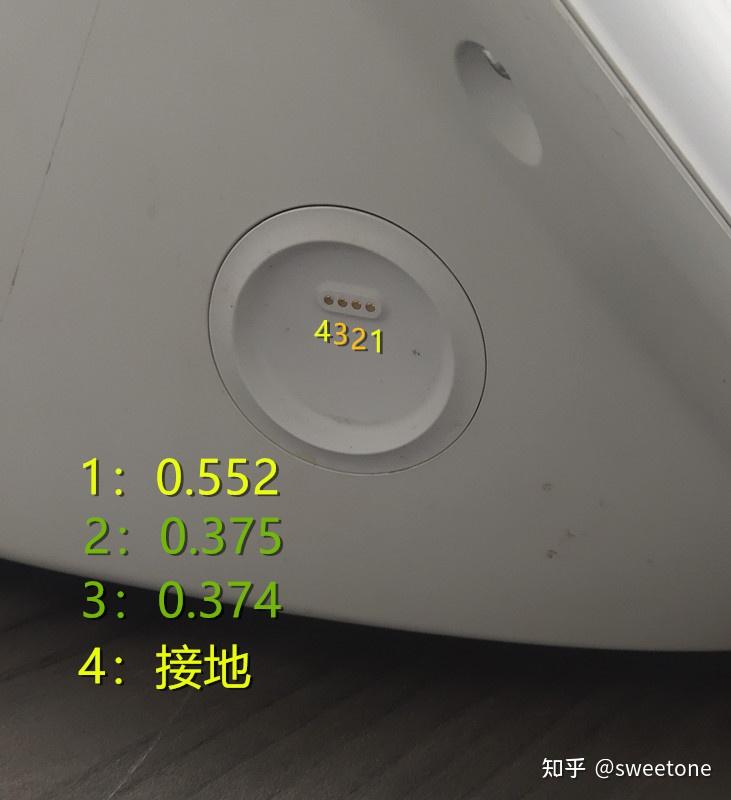

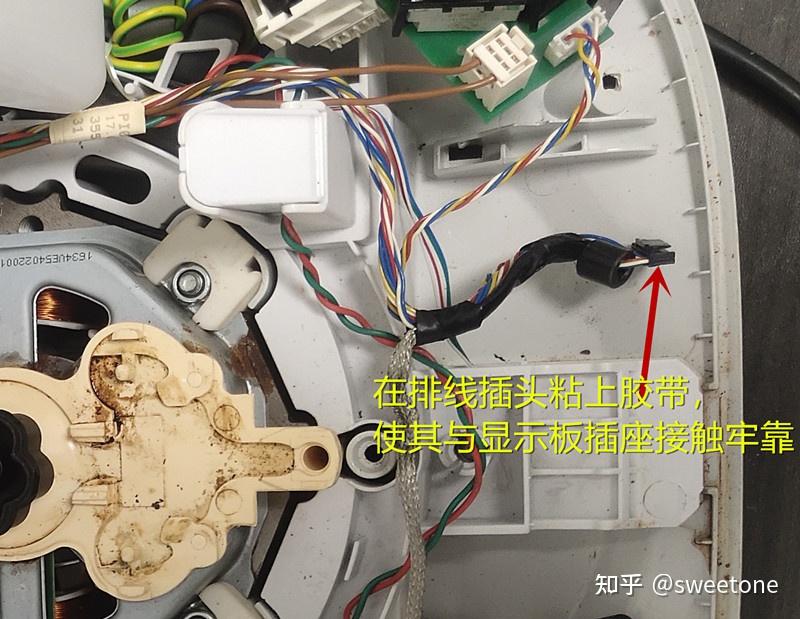

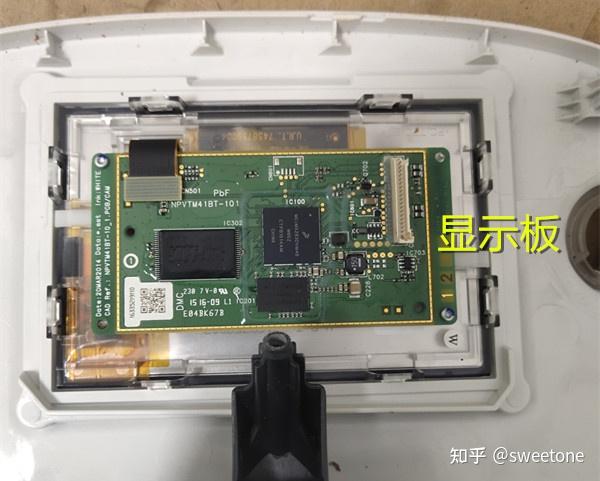

同样测量料理机的存储卡接口阻值，发现其电源，数据传输端3个脚与显示板有连接，而接地脚与显示板没有接通。再次拆开料理机，查看存储卡接口与显示板的连接排线没有断线。进一步发现是排线插头与显示板插座连接较松，试着在排线插头边上粘一段胶带，使得插头与插座连接紧密些。装好排线后，测得料理机存储卡接口引脚阻值如图所示（数值是该引脚对地阻值，万用表红表笔接地，黑表笔接测量脚）。
