凯丰KFS-C1迷你电子秤故障两修

署名 浙江 方位

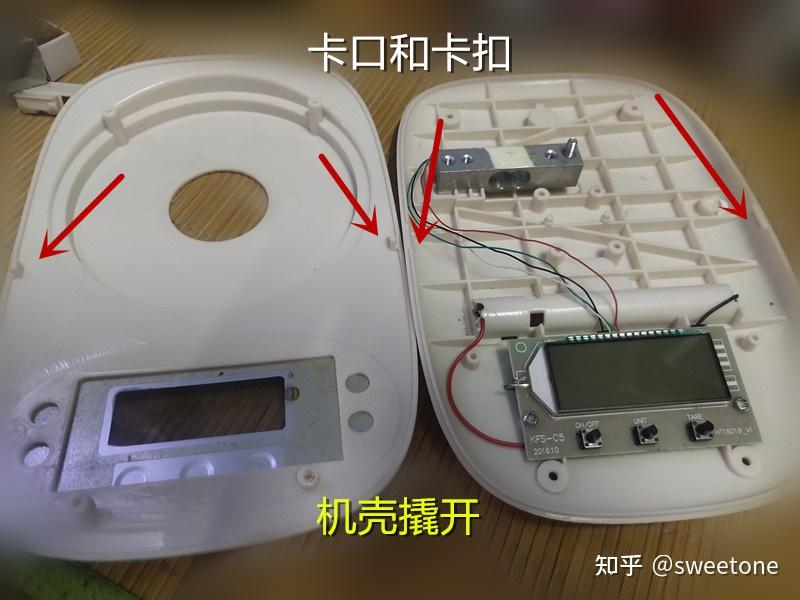

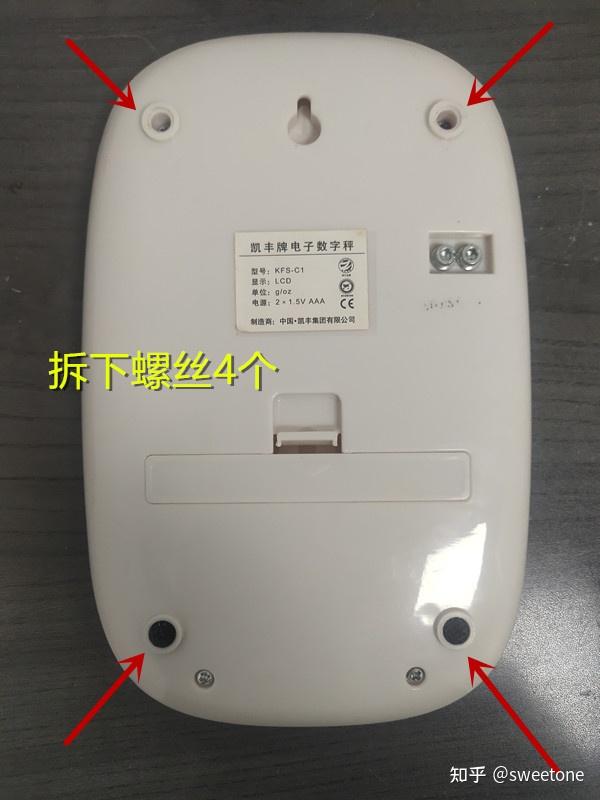

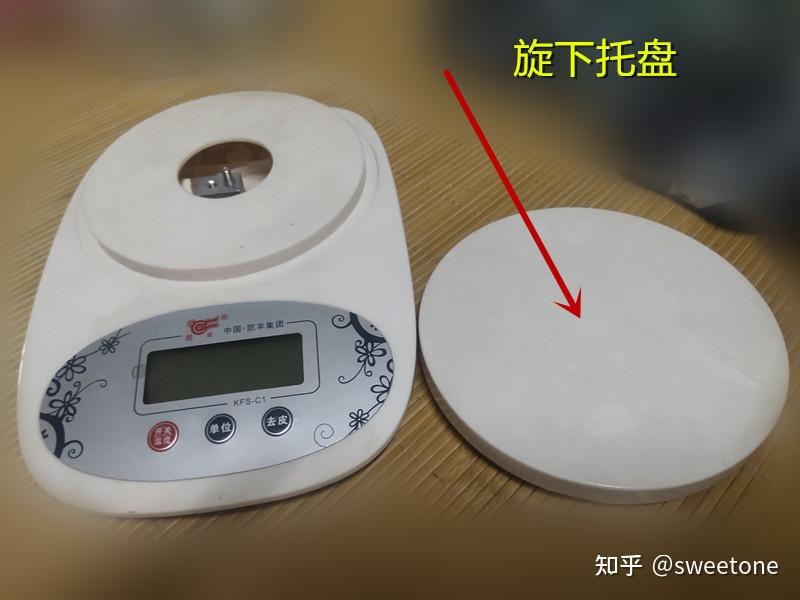

一个凯丰KFS-C1型电子秤不开机。拆开底下4个螺丝，旋下秤盘，再用螺丝刀撬一下，以分离面板和底壳（面板和底壳之间有卡扣。）

1修

查出主板电源地线与电池夹负极之间的引线腐蚀断，换上好的导线后，电子秤仍不能开机。测量电池夹弹簧和接线板之间接触不良。查看弹簧和接线板有少量锈蚀，估计电池漏液所致。

处理方法

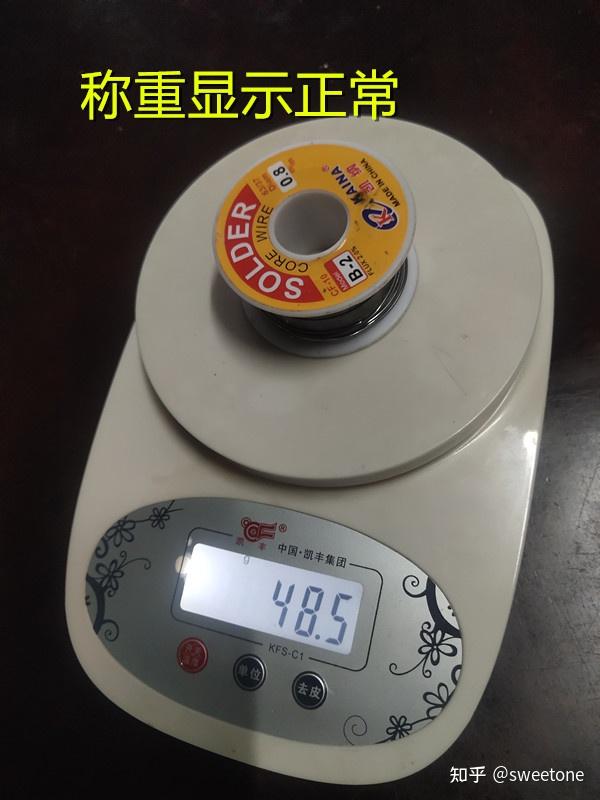

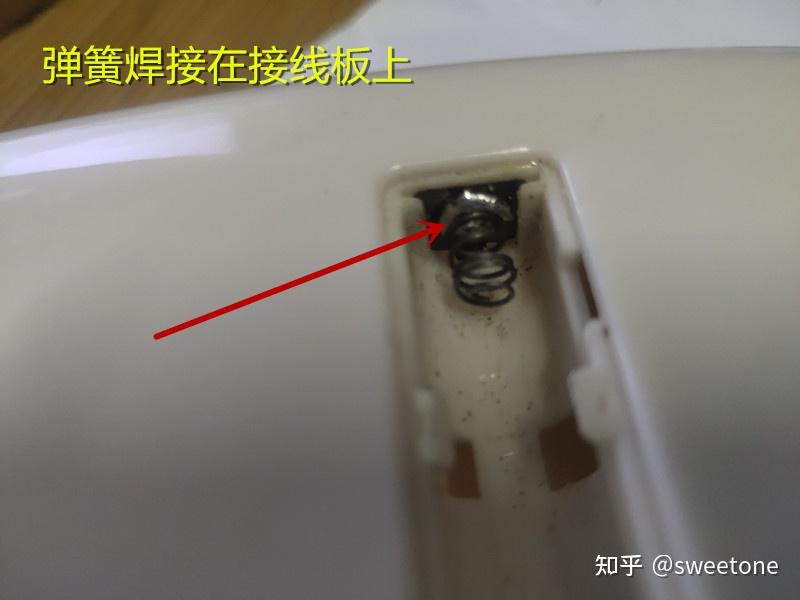

用锉刀将弹簧和接线板的锈迹打磨掉，为了接触可靠，用焊锡将弹簧和接线板用焊锡焊接连接在一起。再开机，电子秤开机正常。在秤盘上放上物品，电子称显示屏显示数字也有变化。

2修

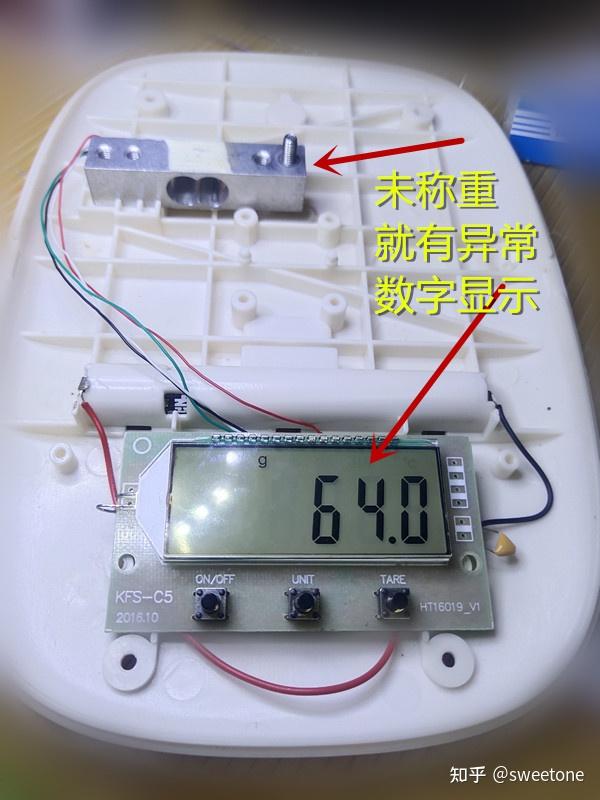

但是，多次试验，发现电子秤在开机初始化后，显示屏显示的数字会由0克自动上升，数字会在几秒内升到几十克，并继续无规律变化，明显影响实际称重的精度。因为该电子秤的电池曾经漏液到主板，于是用电子清洁剂清洗主板并用电吹风吹干。再开机，故障现象不变。怀疑称重传感器受潮，用电吹风吹风加热驱潮后，故障现象也不变。

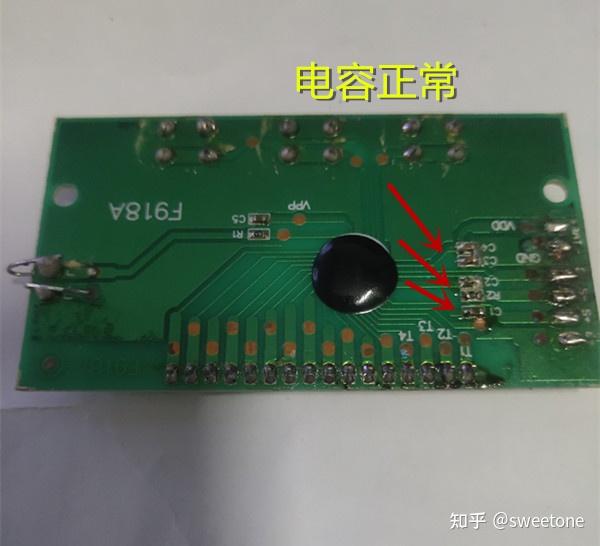

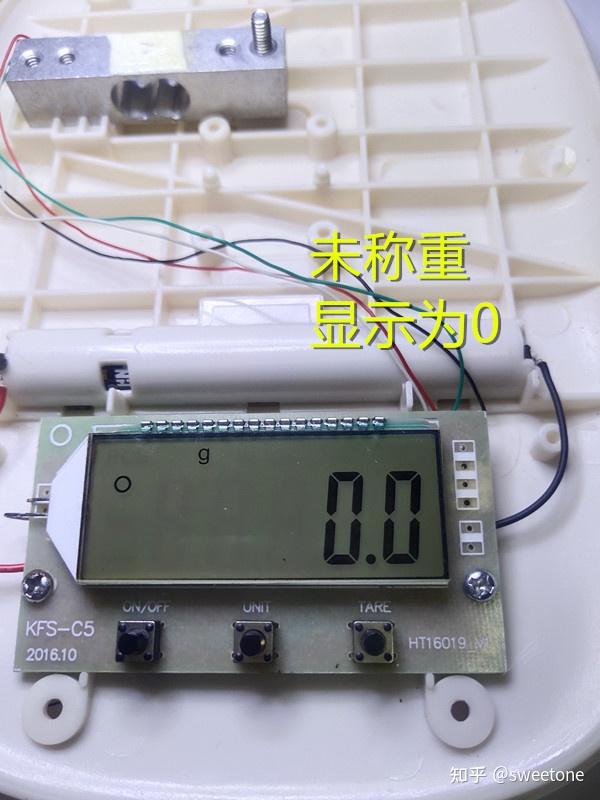

如图所示，在路用胜利VC6243电容电感表测量电容C1， C 2，C3，C4基本正常。但是仍怀疑电容有问题，将电容换新后，故障现象不变。测量称重传感器的S—，,S+焊盘电压，发现S+焊盘电压在1.31V，1.32V之间波动。怀疑称重传感器劣化，从主板焊下传感器引线，测量其E+,E—，S—，,S+四根线之间阻值：在不给传感器加重量时，四根线之间阻值很稳定。将四根线重新焊接到主板上，再次开机，电子秤在开机初始化后，显示屏显示的数字稳定在0克，不再变化。称重功能也已经正常。

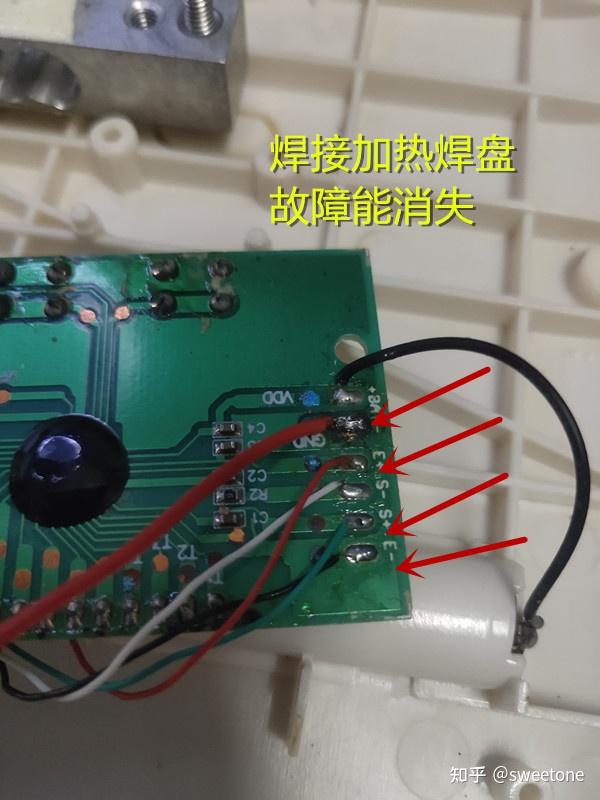

但是，冷机开机的话，故障现象又出现了。因为用电烙铁焊接称重传感器的引线焊盘后，故障消失。怀疑称重传感器的焊盘漏电：电烙铁加热线路板驱潮后短时绝缘性能变好，而冷机后其绝缘性能又变差了。用电烙铁再次焊接加热一遍称重传感器引线的焊盘，故障又能消失。证实了主板上称重传感器的焊盘有漏电情况。

观察主板上称重传感器的焊盘，上面电池漏液残留的痕迹很明显。用电子清洁剂清洗主板无效，估计用热风枪三四百度的高温加热可以彻底驱潮。但是因为主板上CPU是软封装（俗称牛屎堆），用热风枪加热主板，高温极可能使得主板上CPU软封装内部虚焊，所以不敢贸然使用热风枪给主板加热驱潮。

处理方法

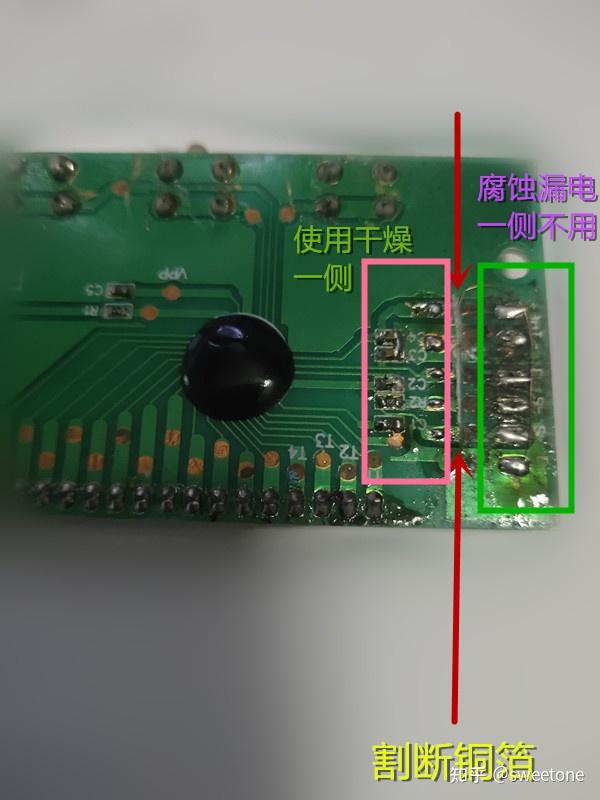

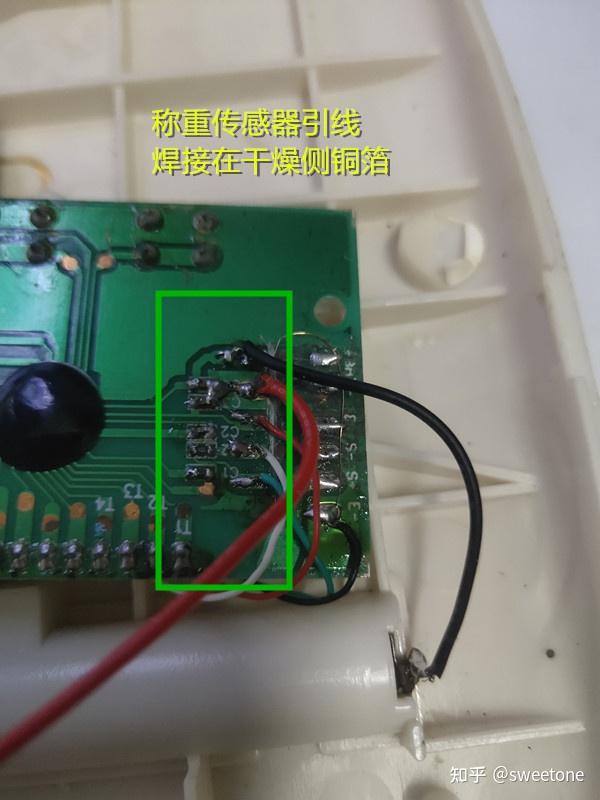

观察到称重传感器的各个引线焊盘与线路板板基之间腐蚀受潮。不过焊盘线路铜箔都较长，用刀片将各个焊盘与线路板板基之间腐蚀受潮的那几段铜箔割断不用，只用干燥的这几段线路铜箔。将称重传感器各个引线重新改接到干燥的这几段线路铜箔上。

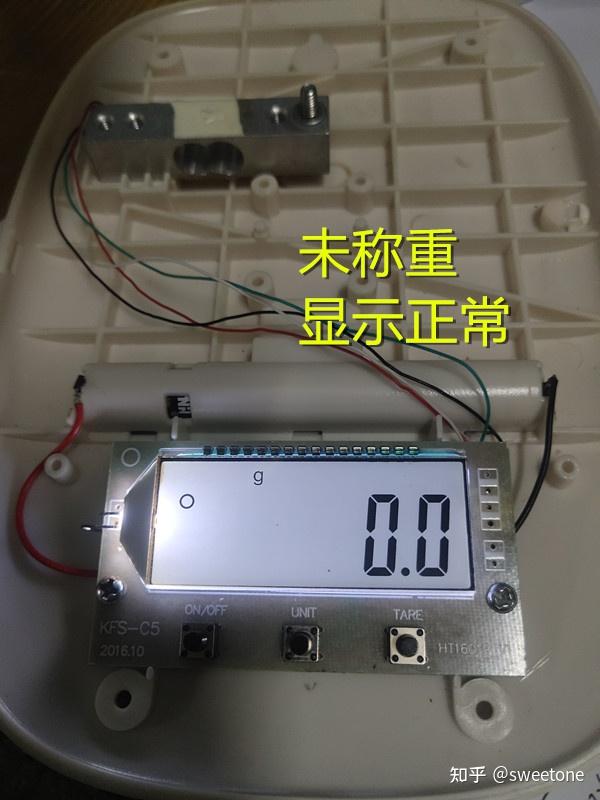

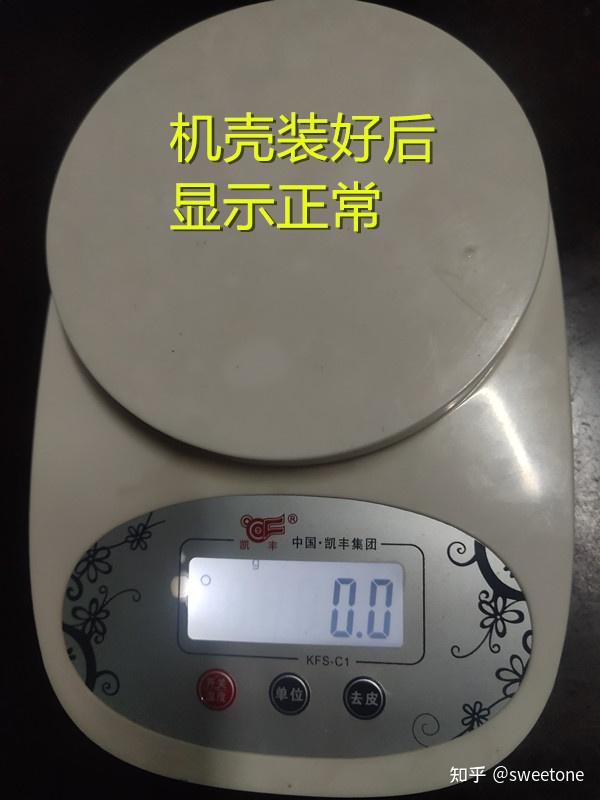

在冷机状态多次开机试验，电子秤在开机初始化后，显示屏显示的数字稳定在0克，数字不再无规律变化，不再影响实际称重的精度，电子称修复。
