天龙D-250二手迷你分体式组合音响小修及电路简析
署名 浙江 方位

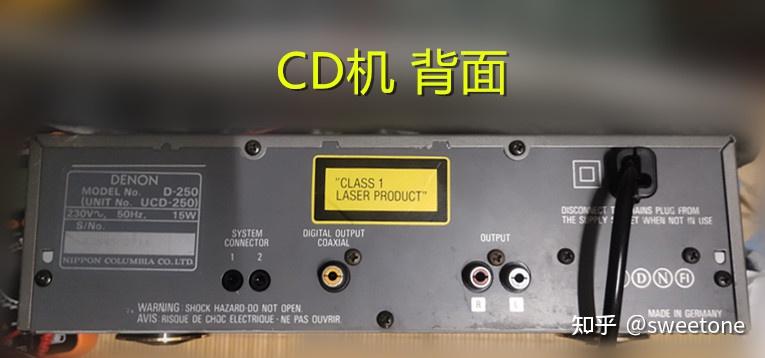

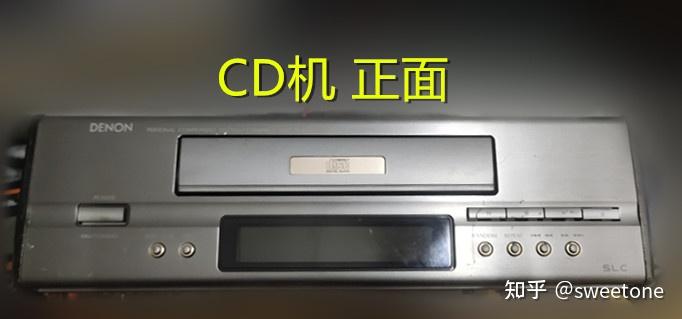

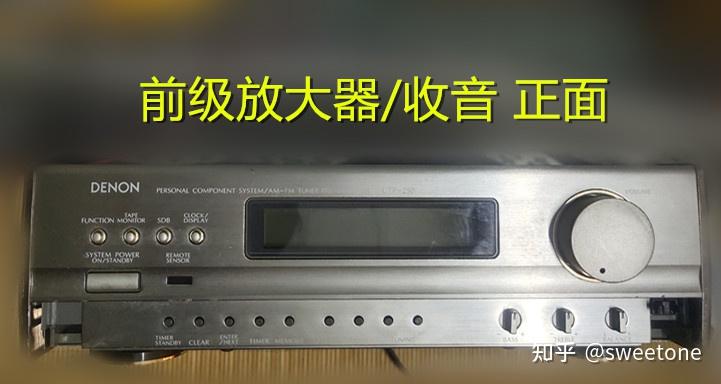

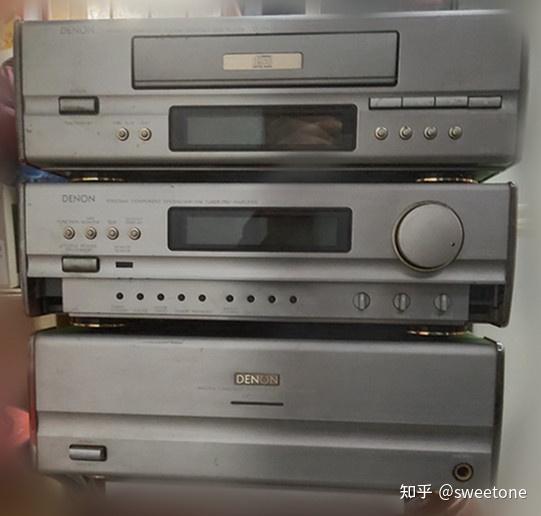

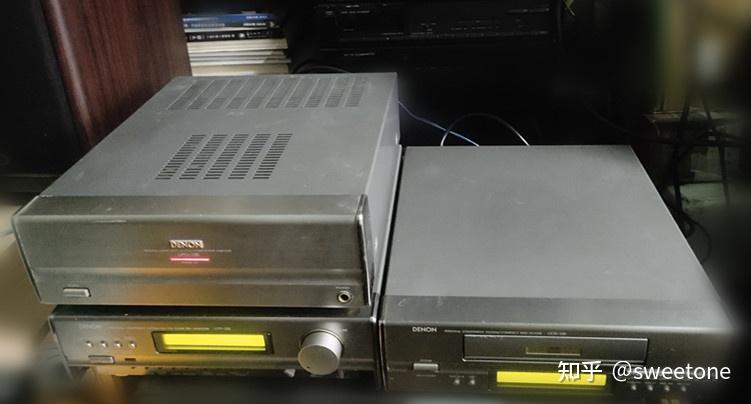

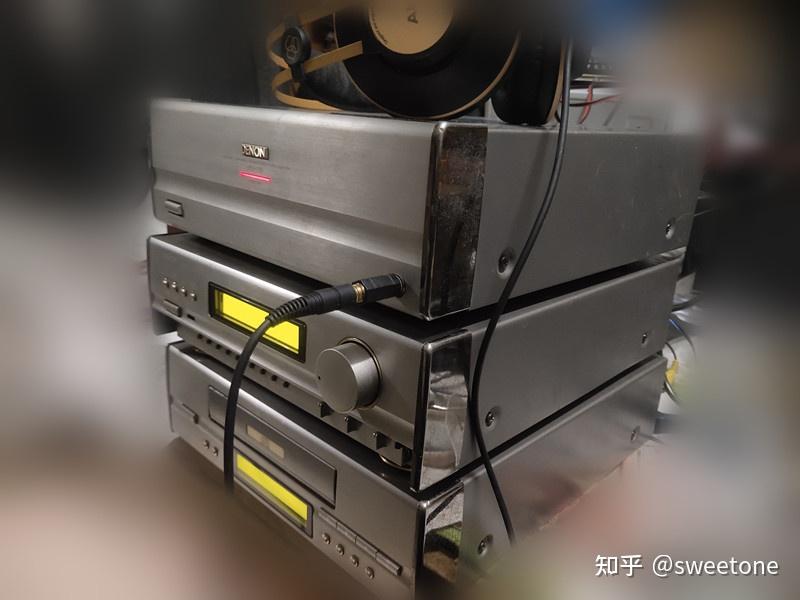

春节前，在闲鱼上花300元买到天龙D-250二手迷你分体式组合音响的3个组件：CD机，带收音头的前级放大器及后级功率放大器。该套组合不采用排线连接，既保证音频信号的信噪比及音质，还使得每个组件可以单独灵活使用。春节期间，音响收到，于是花时间整修了一下，现记录如下。
小修及摩机：

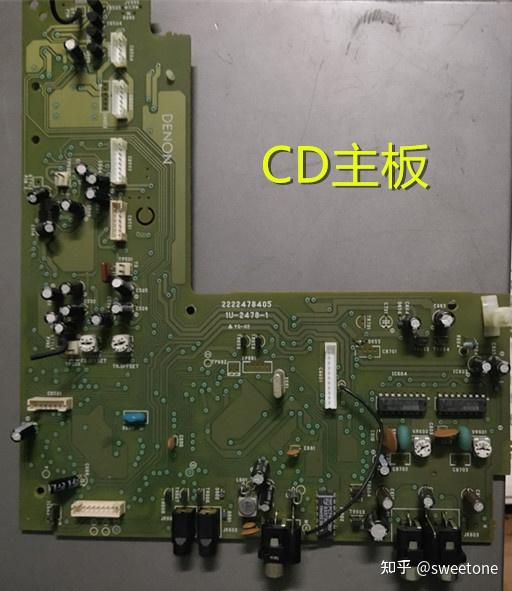

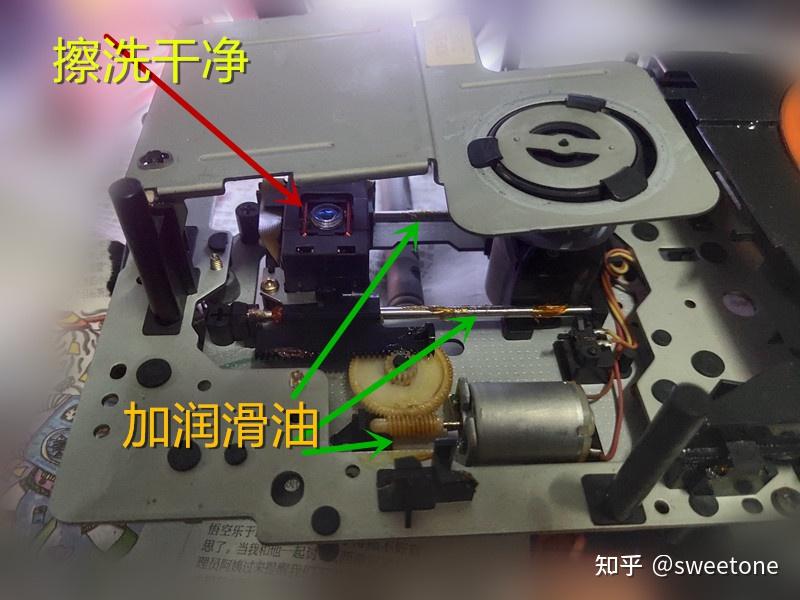

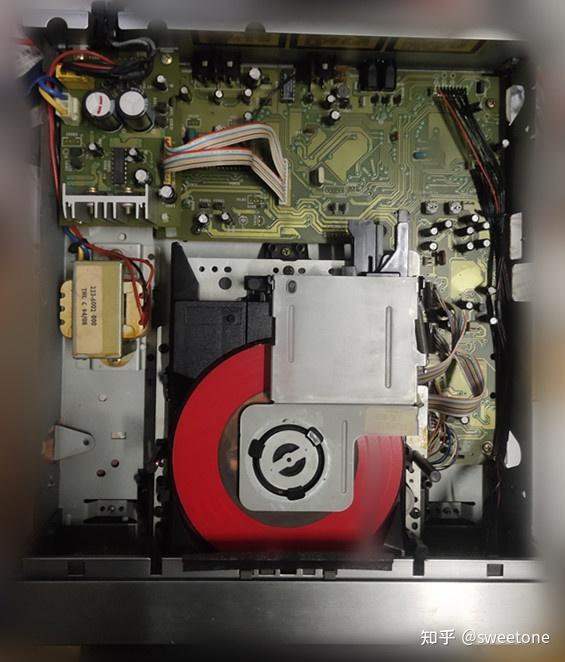

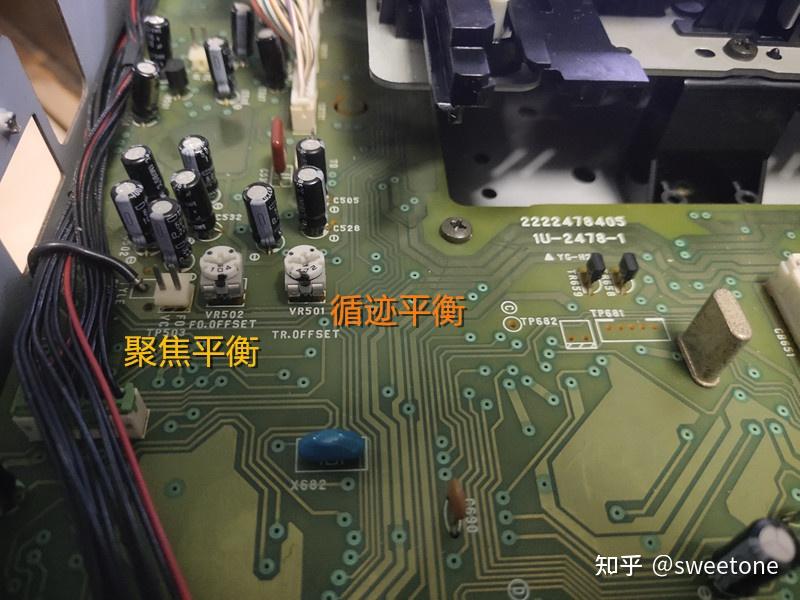

1.卖家在出售时先告知CD机原先正常读碟，目前不读碟了。那就先查CD机，开机并放入碟片，机器的确不读碟。打开机壳，看到激光头定在滑轨外侧（光盘外侧位置），并没有移到滑轨内侧初始位置（光盘中心位置）。用手将激光头推到滑轨内侧初始位置。再试验，激光头能够读碟了，但是读出碟片TOC信息较慢，要一二十秒。播放碟片的话，也有跳轨现象。给激光头滑轨上加润滑油，用棉签擦洗激光头物镜。再放入碟片试验，激光头能顺利移到滑轨内侧初始位置，读出碟片TOC信息只要二三秒。不过，正常播放碟片时，仍略有跳轨现象。主板上有聚焦平衡和循迹平衡电位器。在电位器初始位置做好标记，若调乱的话，也可调回初始位置。然后，边观察激光头读碟情况边反复微调这两个电位器，直至机器能够顺畅播放大多数碟片为止。

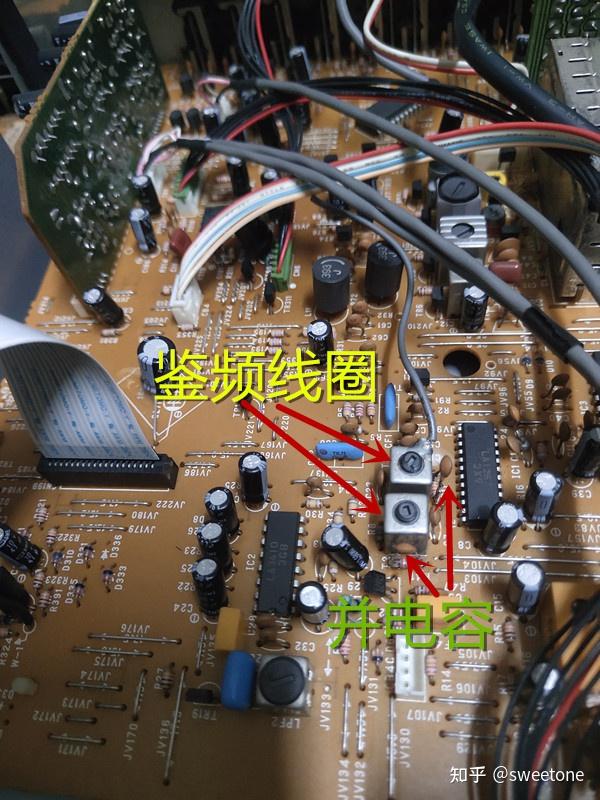

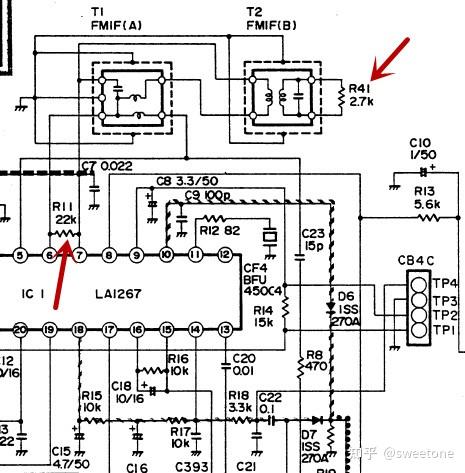

2.连接好前级放大器和后级功率放大器听CD及其他信号源，音箱输出声音正常。但是，试听前级放大器自带的收音头，其FM电台信号异常：调到电台频率中心点，音箱输出的声音轻而失真。略微调偏电台频率点，音箱输出的声音反而更大，但是声音也失真。根据维修经验，这是FM鉴频线圈内瓷管电容老化所致。拆开FM鉴频线圈，取出内部老化的瓷管电容，将这两个瓷管电容用100PF瓷片电容代替（电容就近焊接在R 11,R41 的引脚上）。微调FM鉴频线圈上的磁芯，使得收到的电台声音最大并失真最低。调好后，本机自动搜台时能准确在电台中心频率点停台（如本地的87.5MHZ，96MHZ，97.1MHZ，107.4MHZ等电台）。
3.通过比较，本机的声音比较明亮，与大多数天龙功放中性略暖的特点有所不同。试着调整前级放大器的音调电位器有对低音略有改善，不过开启SDB（动态低音）效果也不明显。但是查看电路图，SDB电路的耦合电容有10UF,基本正常。

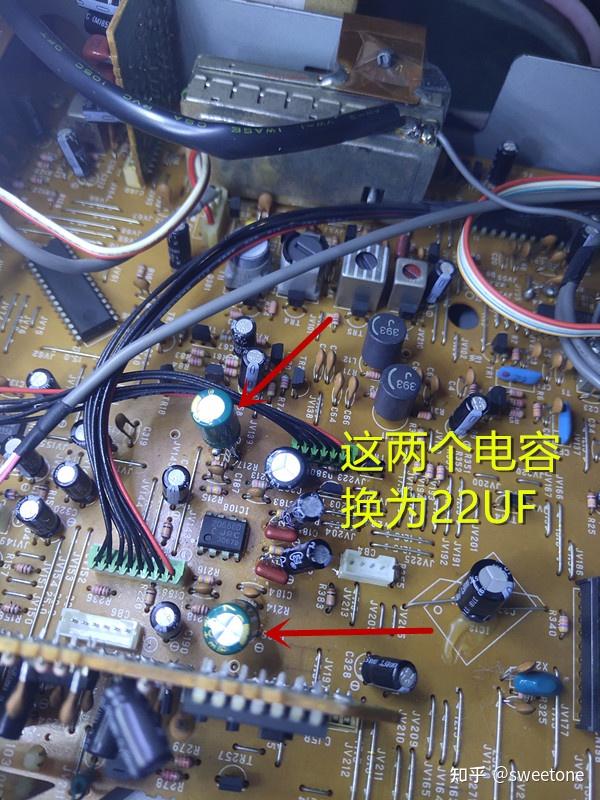

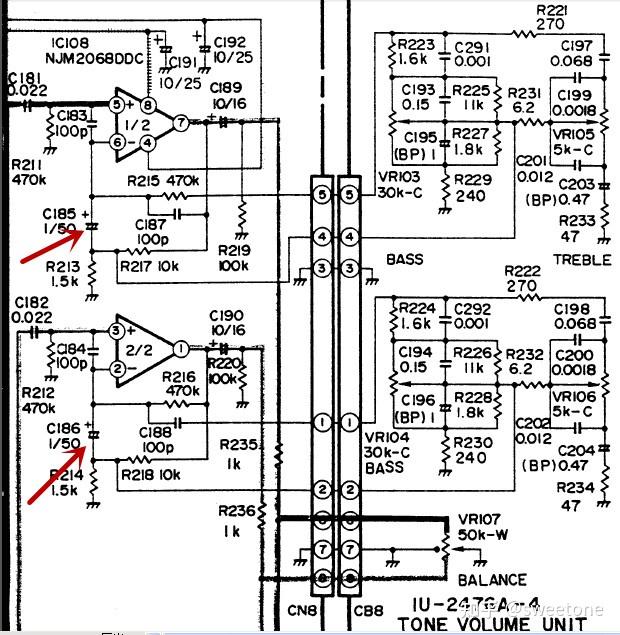

再查看电路图音调电路运放IC 的输入耦合电容C181, C182 用的是0.022UF，R211,R212电阻是470K。根据转折频率计算公式：Fc=1/2X3.14XRXC=15.37hz。转折频率在人耳听限20HZ以下，不影响低音效果。试着在C181, C182电容再并联上1UF电容，的确对低音改善不明显。音调电路负反馈电容C185,C186用的是1UF，怀疑其容量变小，使得音调电路低频下限变高。拆下测得其容量的确老化变小。将其用1UF新电容代换后，低频下限变低。试着将C185,C186用22UF新电容代换后，音调电路低频下潜有明显改善，表现为低音变得更结实。

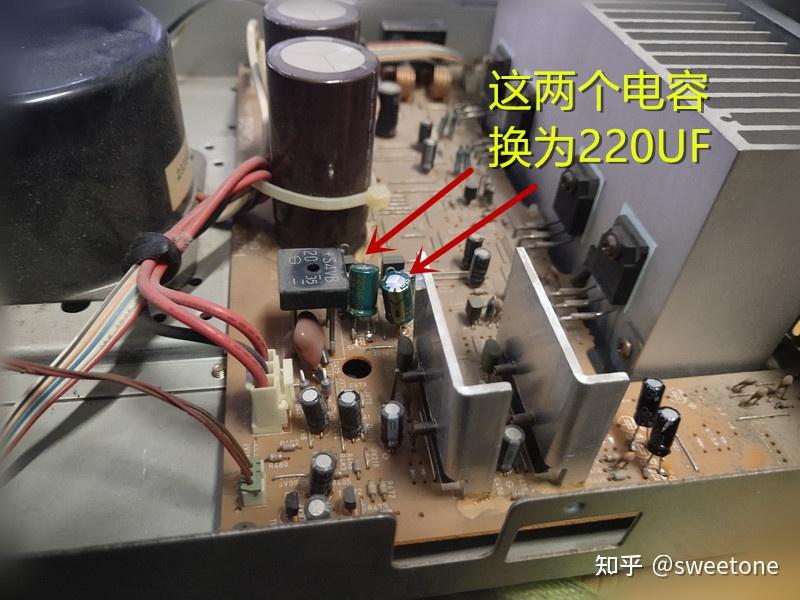

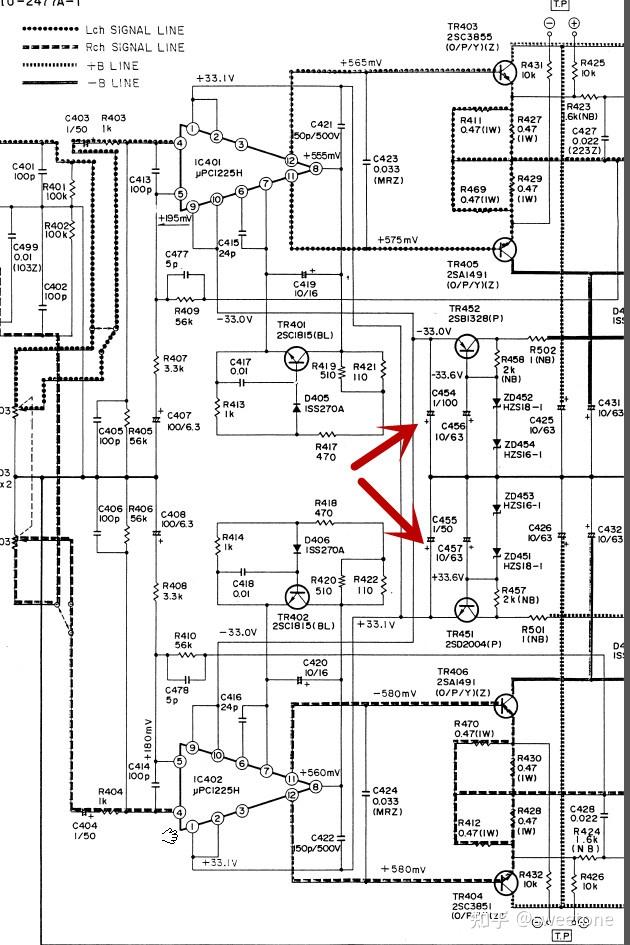

怀疑后级功放电路信号输入耦合电容C403,C404容量也有降低，将其由1UF换为10UF，但是低音改善不明显。查看推动电路UPC1225H的+—33V供电端滤波电容C454,C455只有1UF，觉得能量储备偏小了些。将C454,C455换为220UF电容后，低音表现也有很大改善，表现为：低音除结实外更有了弹性。可见电源储备对功放声音表现有改善作用。
电路简析：

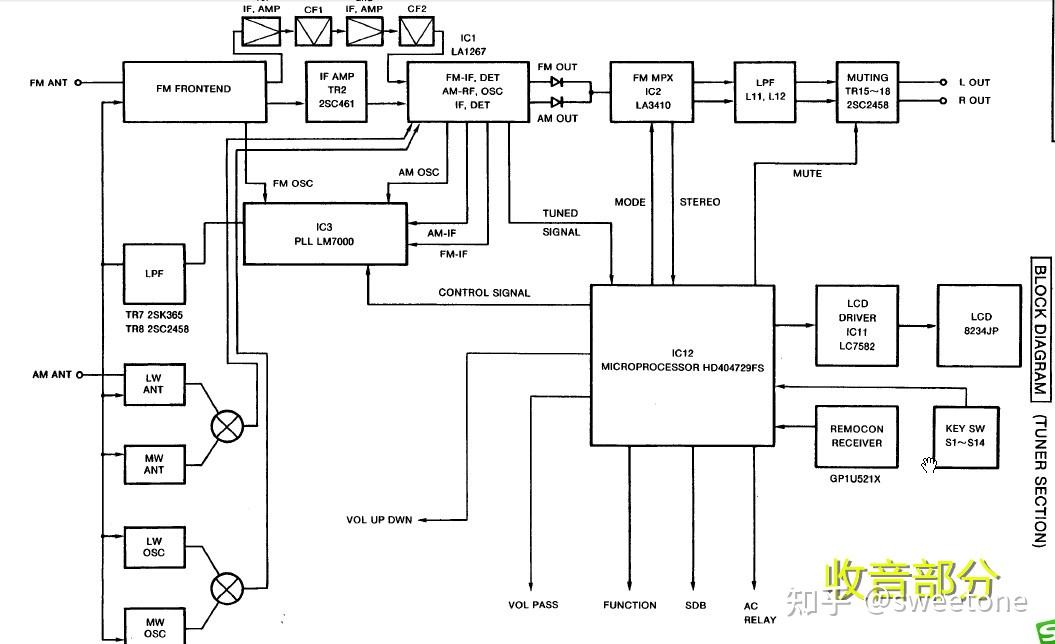

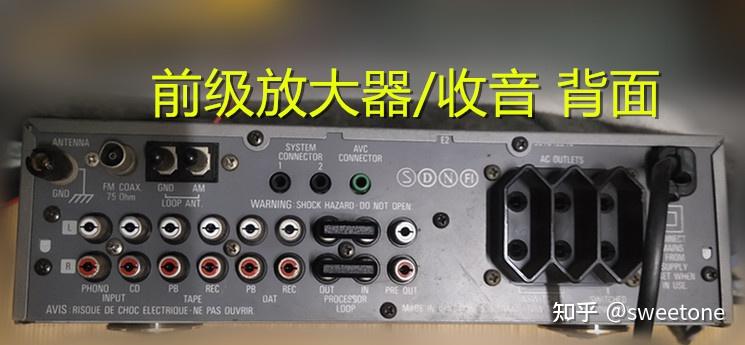

前级的收音头部分：FM高频部分用高频头组件。FM中放，解调；AM高放，中放，解调用的是LA1267芯片。FM立体声解码用的是LA3410芯片。PLL数字调谐锁相环电路用LM7000芯片。
前级的主控芯片是HD404729FS，控制收音头的各个功能，以及音频电路的信号选择，音量大小，SDB重低音效果，电源继电器的控制，以及对LCD显示屏的驱动。

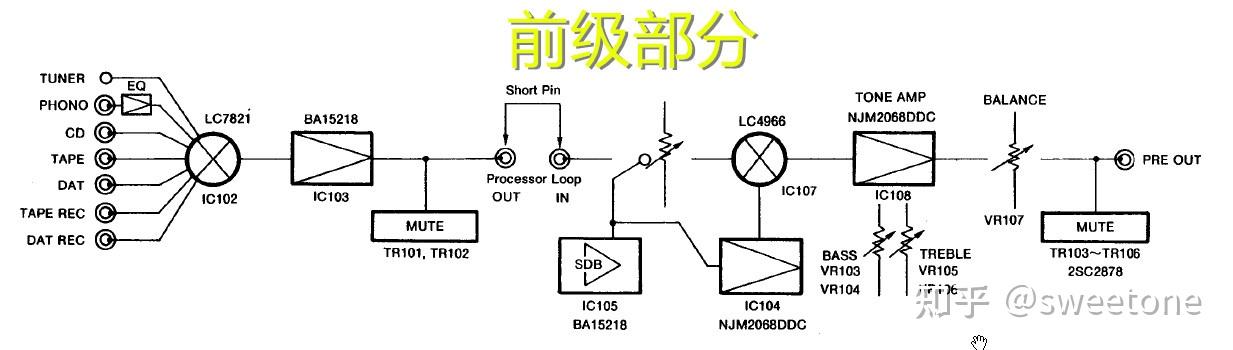

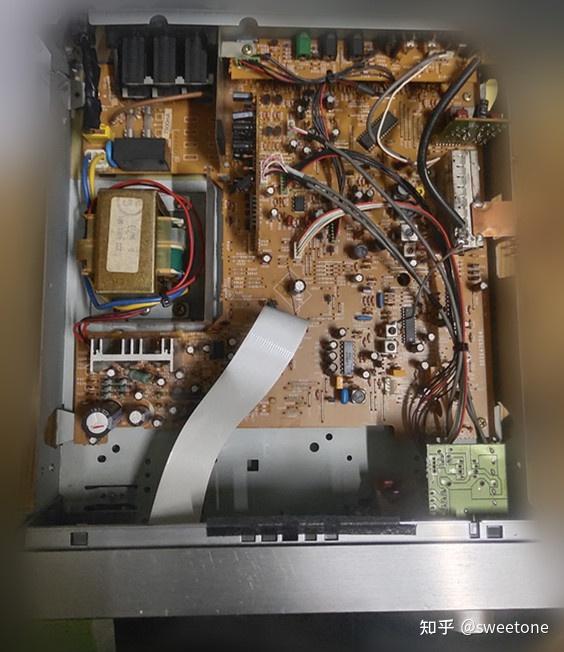

前级的音频部分：收音头，唱盘，CD，磁带，DAT输入信号由LC7821切换，再经过BA15218缓冲后到PROCESSOR OUT插座输出。信号经过连接器再输入LOOP IN插座，信号经过音量电位器和SDB重低音电路处理（BA15218模拟电感，NJM2068放大，LC4966混合），再经过音调电路NJM2068控制高低音效果，再经过平衡电位器从PRE OUT插座输出。

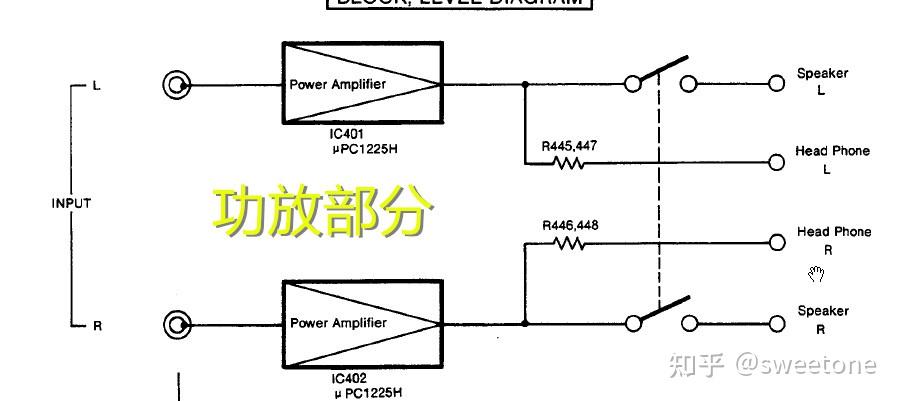

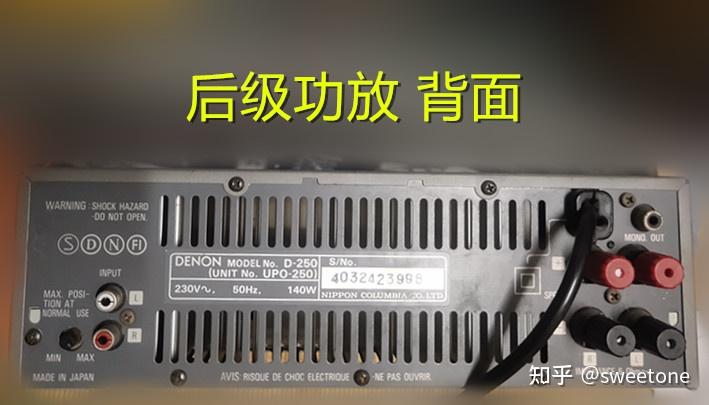

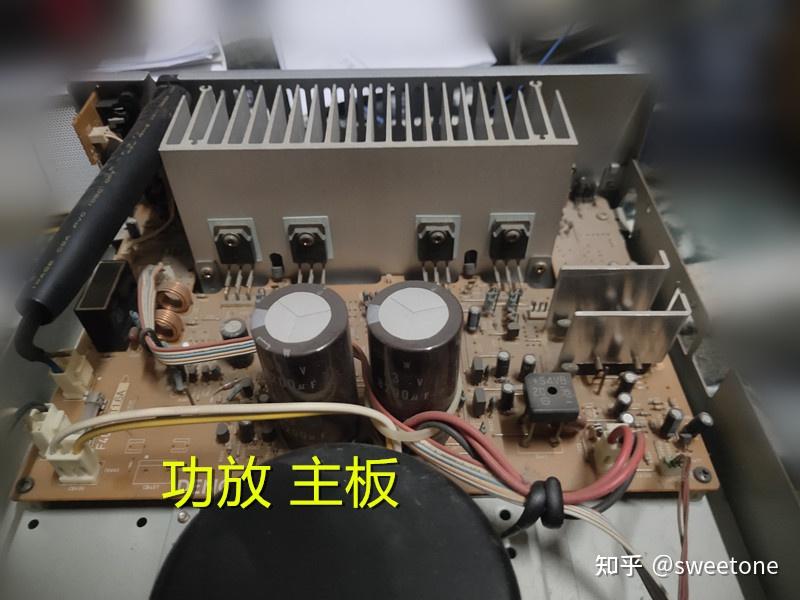

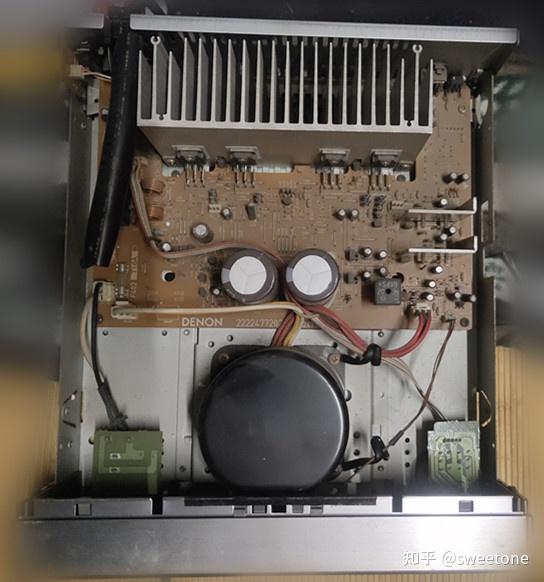

后级功放的音频部分：输入信号经过功放管推动芯片UPC1225H放大后驱动功放对管2SC3855和2SA1491，功放管输出放大后的信号给音箱发声。用UPC1225H芯片组成的功放电路基本上免调试，其7，8脚外接2SC1815用于调整末级功放管的静态电流，该管子紧贴功放管散热器安装，用以温度补偿，稳定功放管静态工作点。

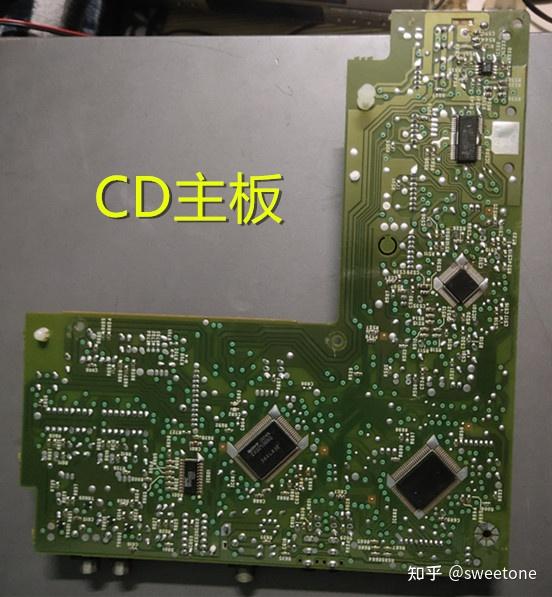

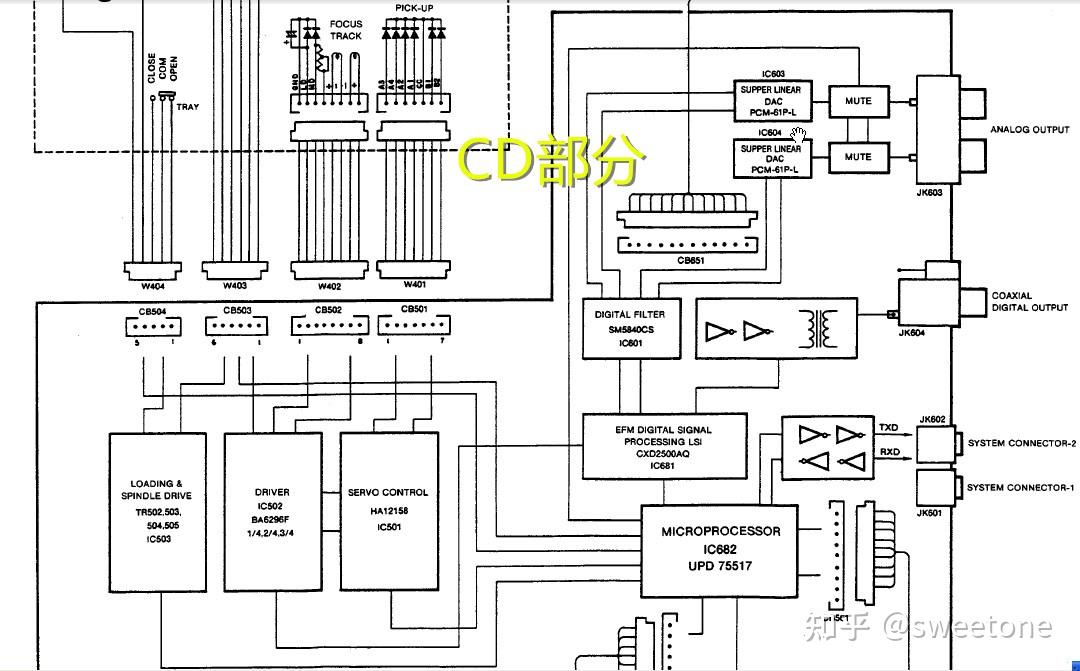

CD部分：激光头组件用的是日立HOP-M3。RF放大，激光头伺服芯片是HA12158，激光头机芯驱动芯片是BA6296F及三极管若干。DSP芯片是超强纠错的CXD2500AQ。数字滤波芯片是SM5840CS，DAC芯片是2片PCM61P-L。CD机的主控及LCD显示芯片是UPD75517。
