安桥CR-245BT 微型桌面音响不开机小修
署名 浙江 方位

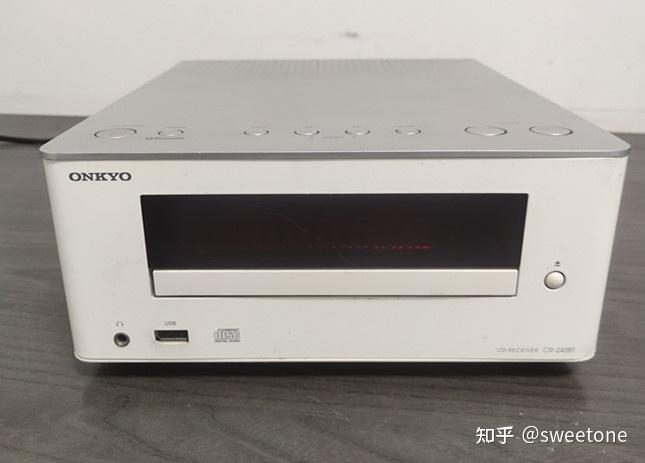

安桥CR-245BT 微型桌面音响具有CD播放，USB音频播放，蓝牙接收，FM收音，AUX音频输入多个功能。机主告知：他的一台该型号音响在使用中突然关机，再按电源键，机器已经不能再开机。

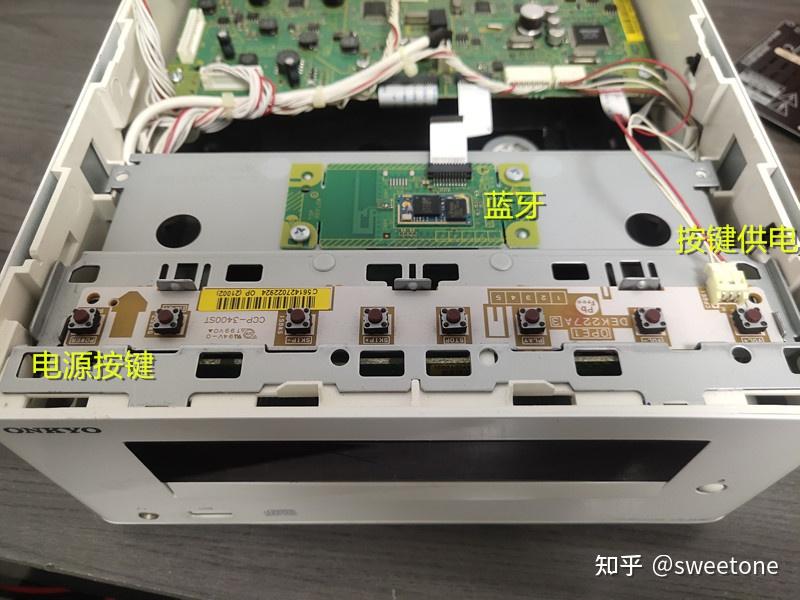

拆开机器，按压电源键，测量出该按键接点正常。测量给按键供电的排线，测出供电端（红线与地端）电压为0V。估计电源输出有问题。

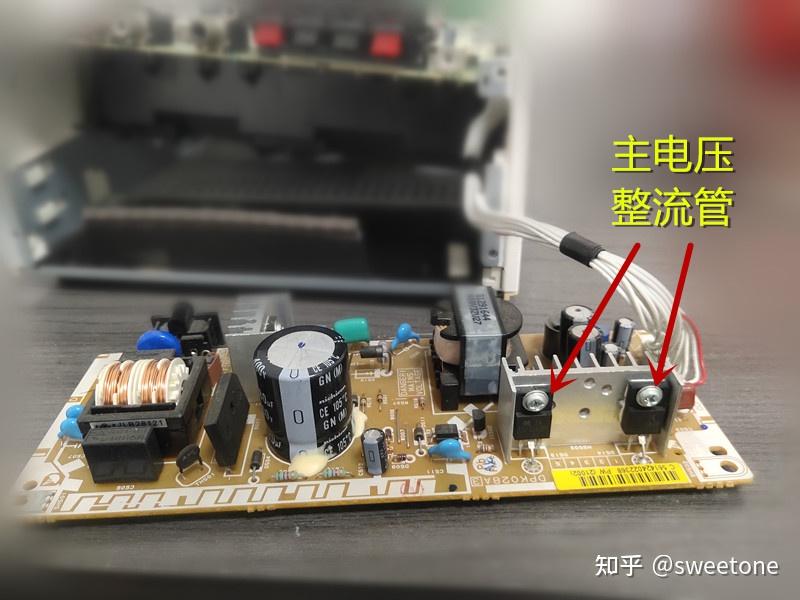

拆出电源板，测量高压侧滤波电容有310V电压，而测量出低压侧主电压整流二极管输出端对地电压为0V。看来开关电源工作异常。断电，测量出低压侧整流二极管阳极和阴极之间短路及整流二极管输出端对地短路。为判断是主电压整流二极管短路了，还是负载短路了？拔下电源板至主板之间的排线，再测量出低压侧整流二极管阳极和阴极之间不再短路，整流二极管输出端对地也没有短路情况。单独给电源板通电，测量出低压侧主电压整流二极管输出端对地电压为17V，基本正常。

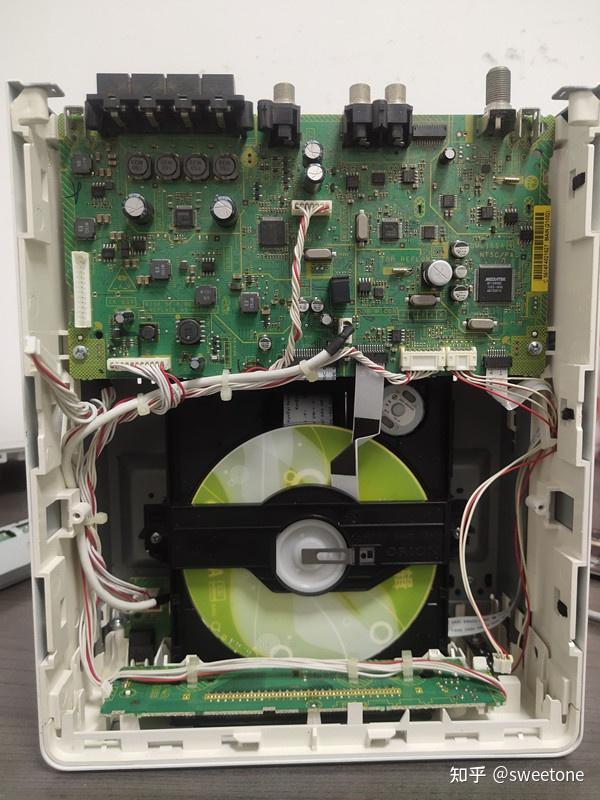

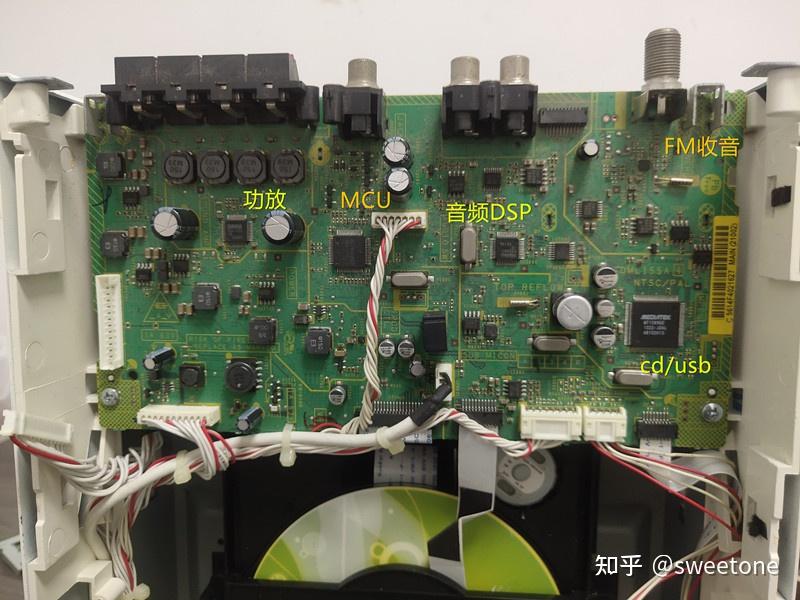

看来短路点在主板上，当时只有老式指针式万用表，用其测量测量主板主电压供电端滤波电容两端阻值，测量出C1,C2,C3,C4这几个贴片瓷片电容两端阻值只有4—5欧姆左右。估计这几个电容可能有短路故障，也不排除降压稳压芯片也有短路情况。

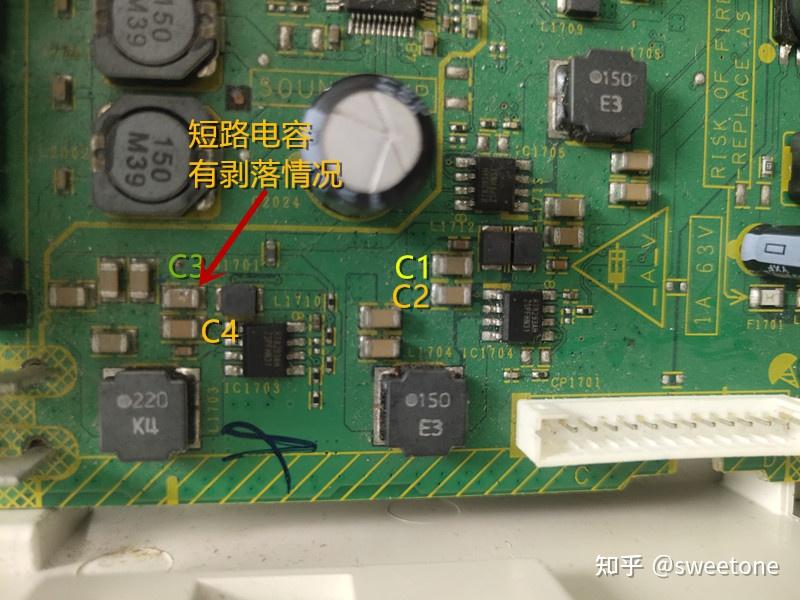

准备用烧机法：即用低压大电流维修电源给电路通电，故障元件在大电流下一般会异常发热，即将故障元件暴露出来，不过考虑到也有一定风险。于是先找来高精度数字万用表。再测量出C1,C2两端阻值各为4.5欧姆，再测量出C3，C4两端阻值为4.2欧姆，4.3欧姆。由此可见C3短路的可能性比较高，用放大镜观察该电容，也看出电容外观有剥落痕迹。进一步判定C3该电容可能短路，而电源芯片IC1703不一定故障。将该电容拆下，再测量主板主电压供电端滤波电容两端阻值，测量出C1,C2,C3,C4这几个贴片瓷片电容两端阻值均恢复正常，短路排除。

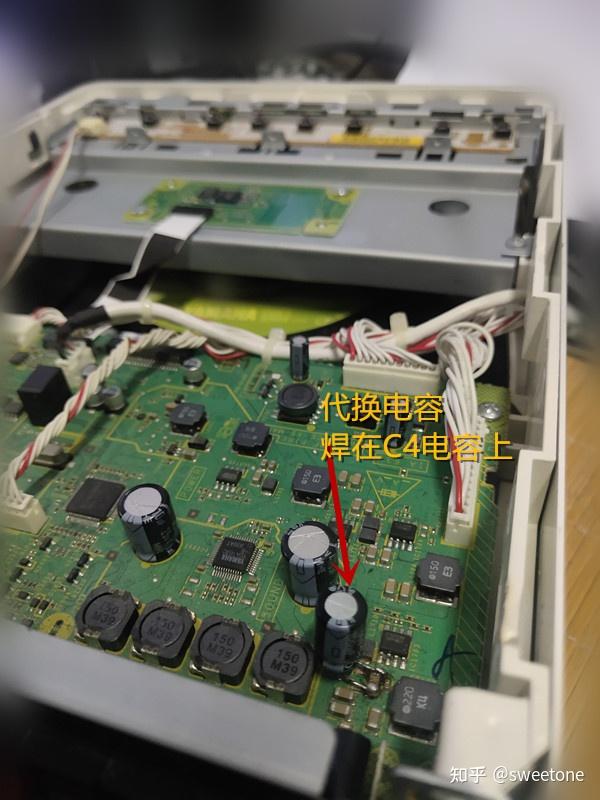

将该短路瓷片电容用100UF电解电容代替，焊接并联在C4电容上。

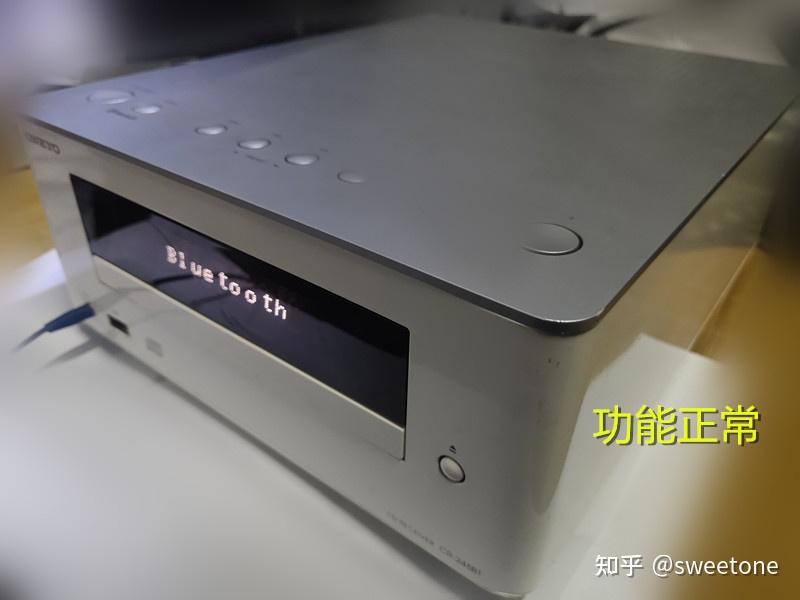

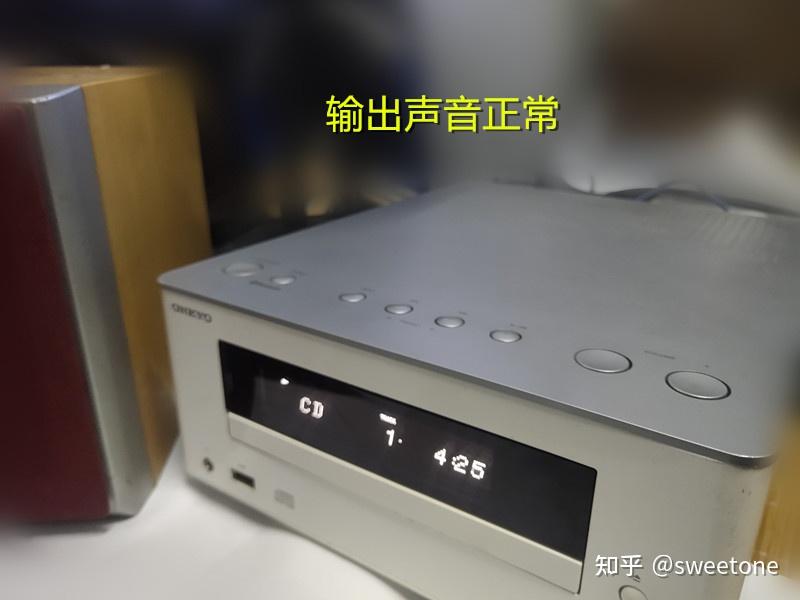

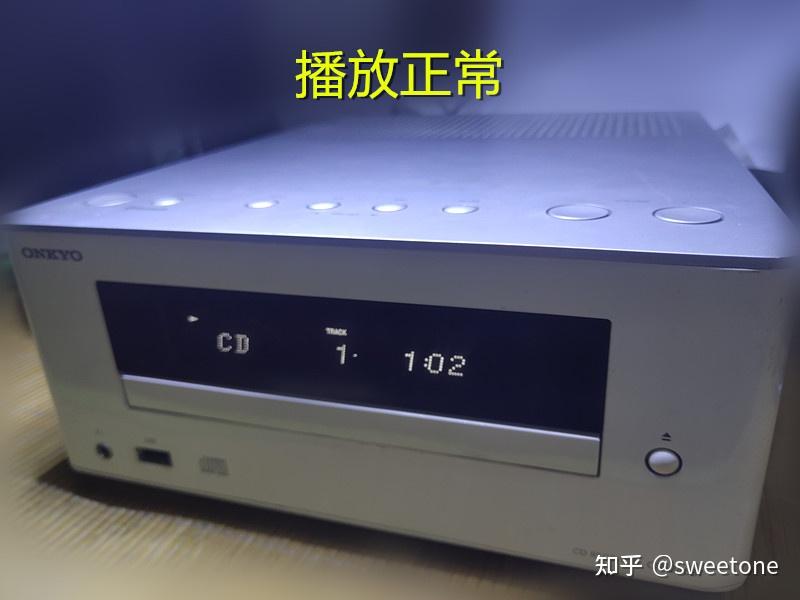

接好电源板与主板排线试机，音响所有功能恢复正常，音响输出给音箱的声音也完全正常。
