无线充电发热？

实验目的

手机的电池最佳充电温度范围在20~35℃，和无线充电的便捷性，让其大行其道。但是当前无线充电的效率还远比不上有线充电，无线充电器的发射部件和手机的接收部件发热都比较明显。这次实验就是看看不同的无线充电功率下，对电池温度的影响，看能不能尽量控制在35℃以下。

实验方法及器材

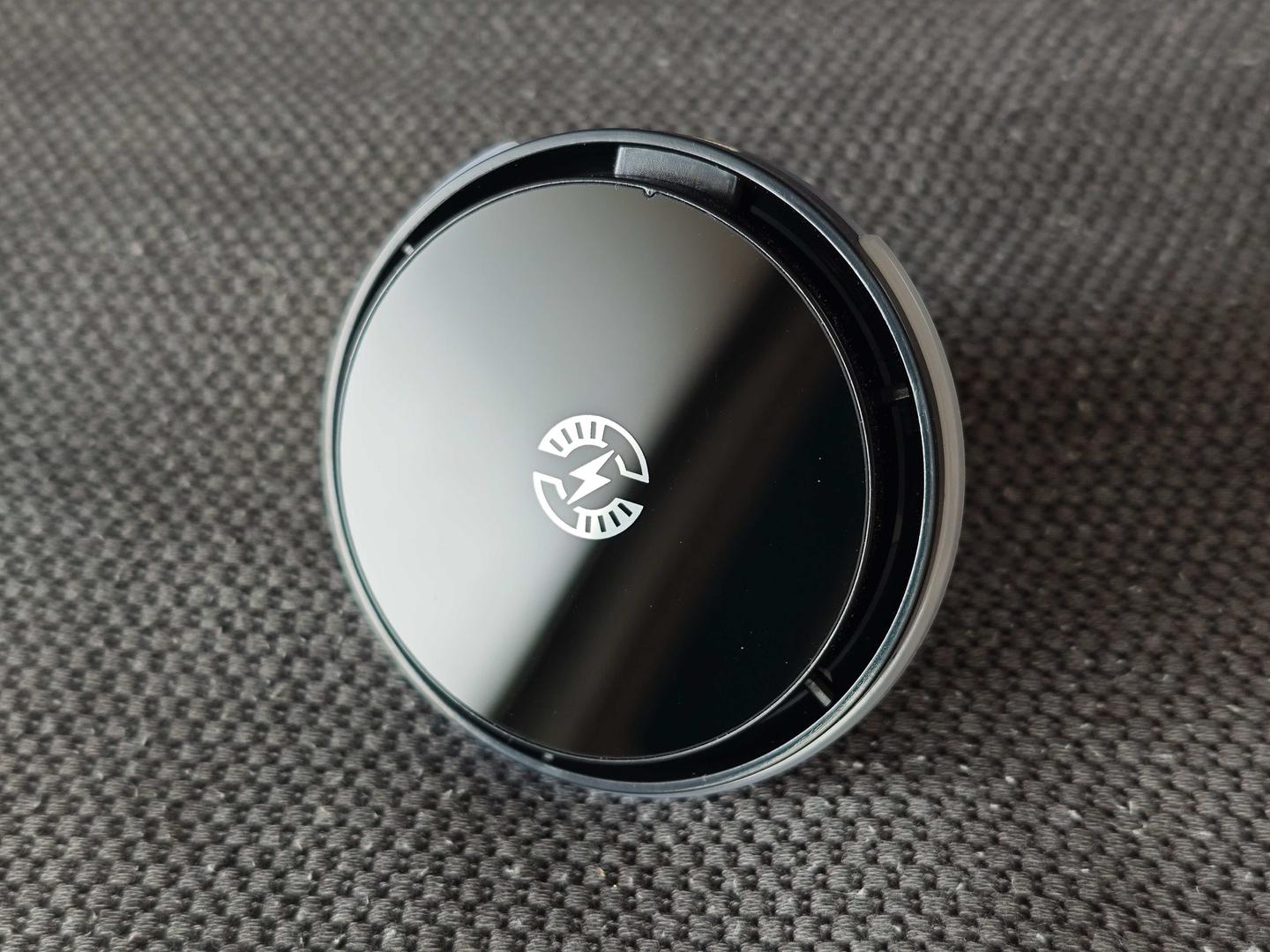

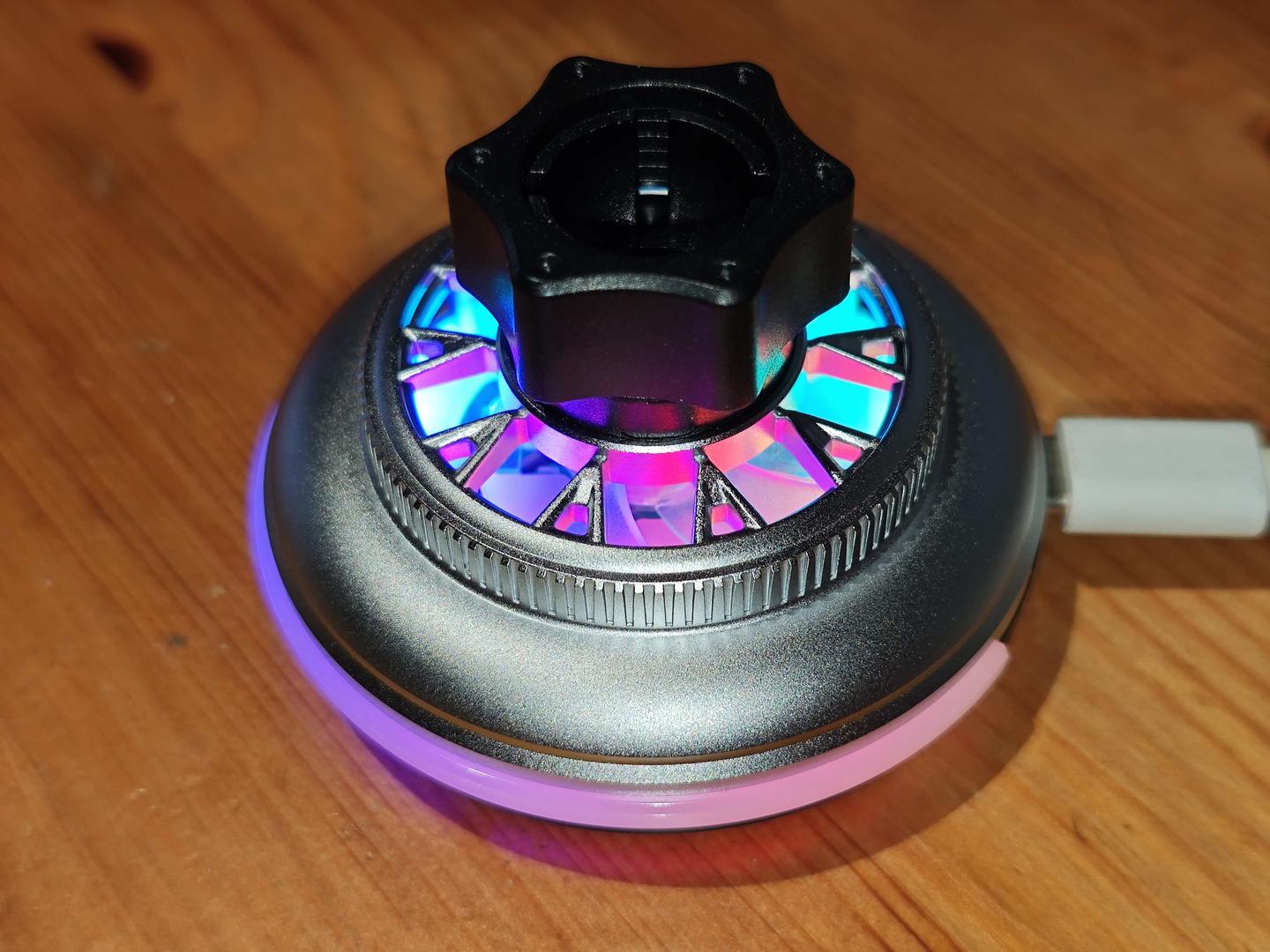

测试的是坑爹爹买的三无产品，型号S6。正面是钢化玻璃，玻璃底下是塑料壳。

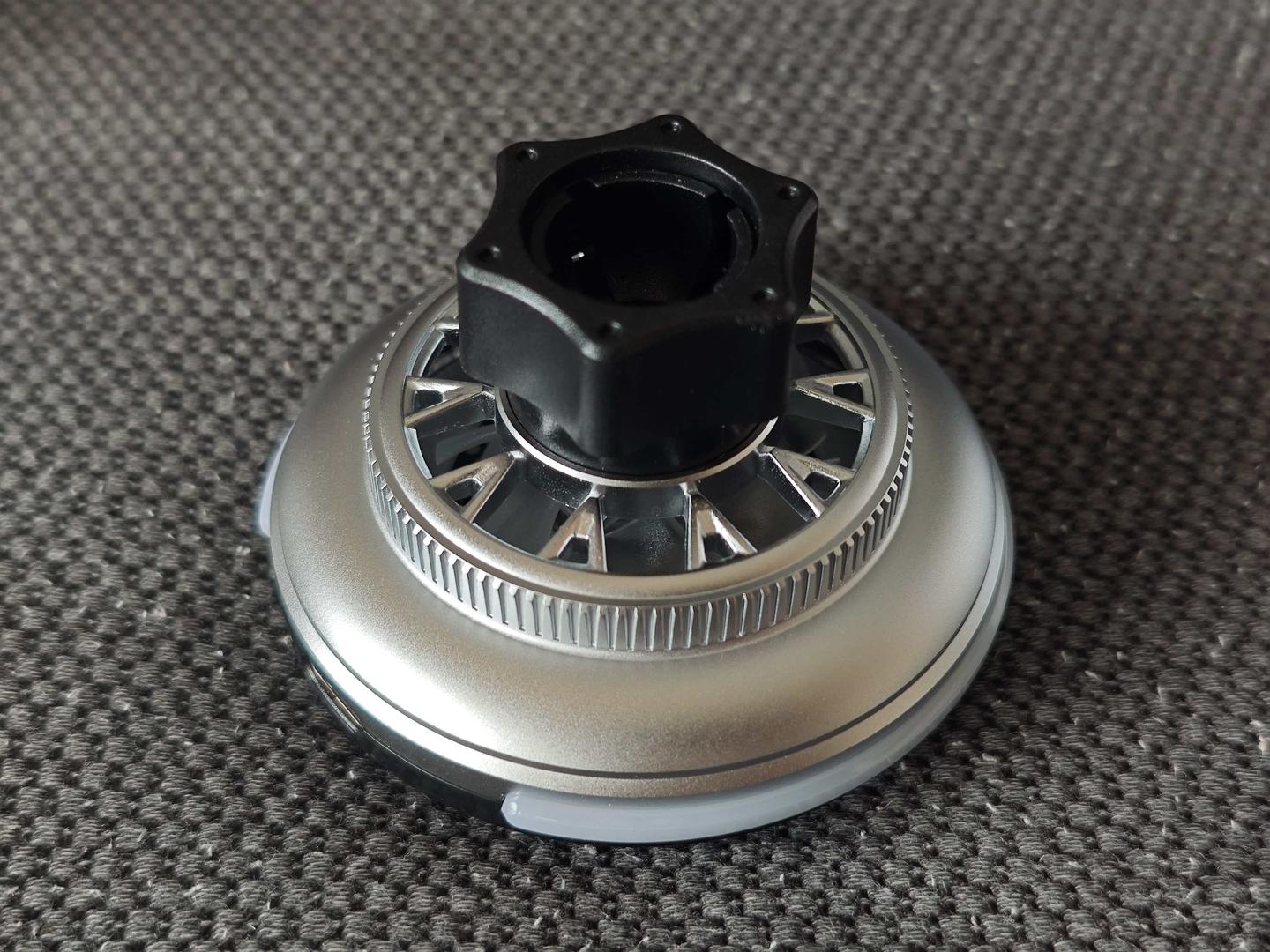

背后是19mm万向球接口，使用USB-C供电。银色的外壳是铝合金的。

插电之后，内部的风扇就开始运转，如果没感应到手机，10来秒后停止。彩色走马灯则一直亮着。

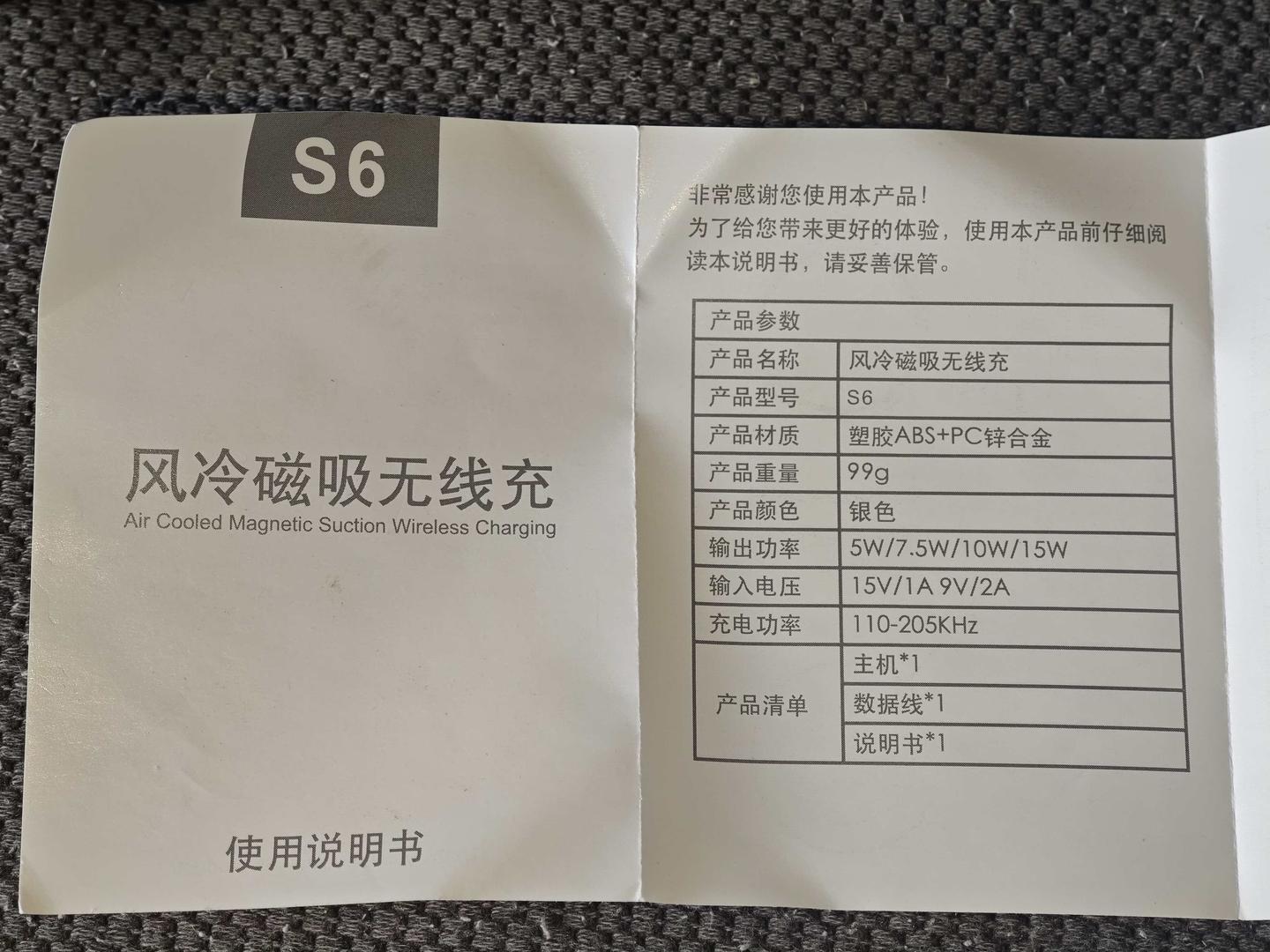

说明在书上标输入15V1A、9V2A，实际上5V也可以；支持最大15W的无线充电功率。

对小米14手机连续充电半小时，在第0、1、2、3、4、5、6、8、10、15、20、25、30分钟记录充电器底座、手机电池的温升。充电器底座的温度由优利德UT60BT万用表使用热电偶探头贴在无线充电器底座上测得。

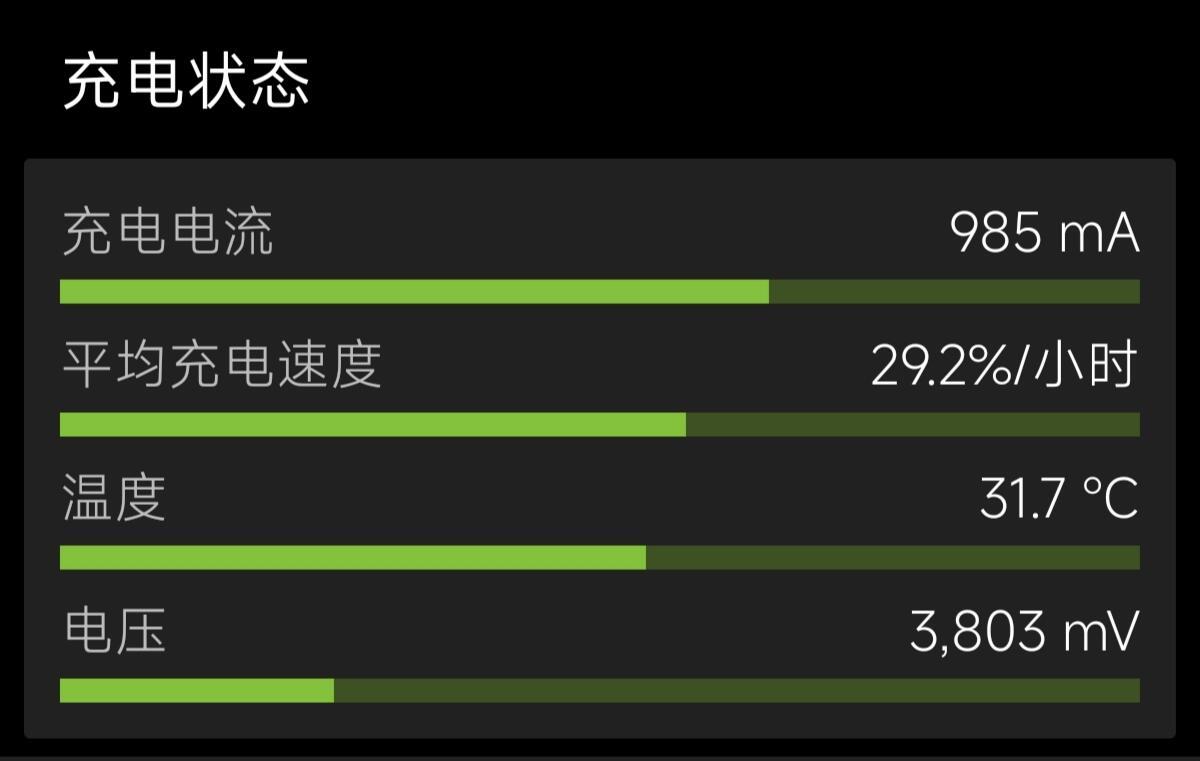

手机电池温度在安装在手机中的Accubattery Pro电池管理AP中读取。

三者测温误差如下图。

手机带一个普通的磁吸保护壳。

手机有线充电模式选择标准。

自然冷却有线4A充电

首先进行的是小米14有线充电裸机温升测试，裸机，充电电流4079mA。对应18W的有线快充。记录温升曲线，作为无线充电温升的参考。

手机电池电量从约10%开始充电。30分钟后温升8.4℃。

强制风冷无线1A充电

对应5W的无线充电输出功率，充电电流约1A。

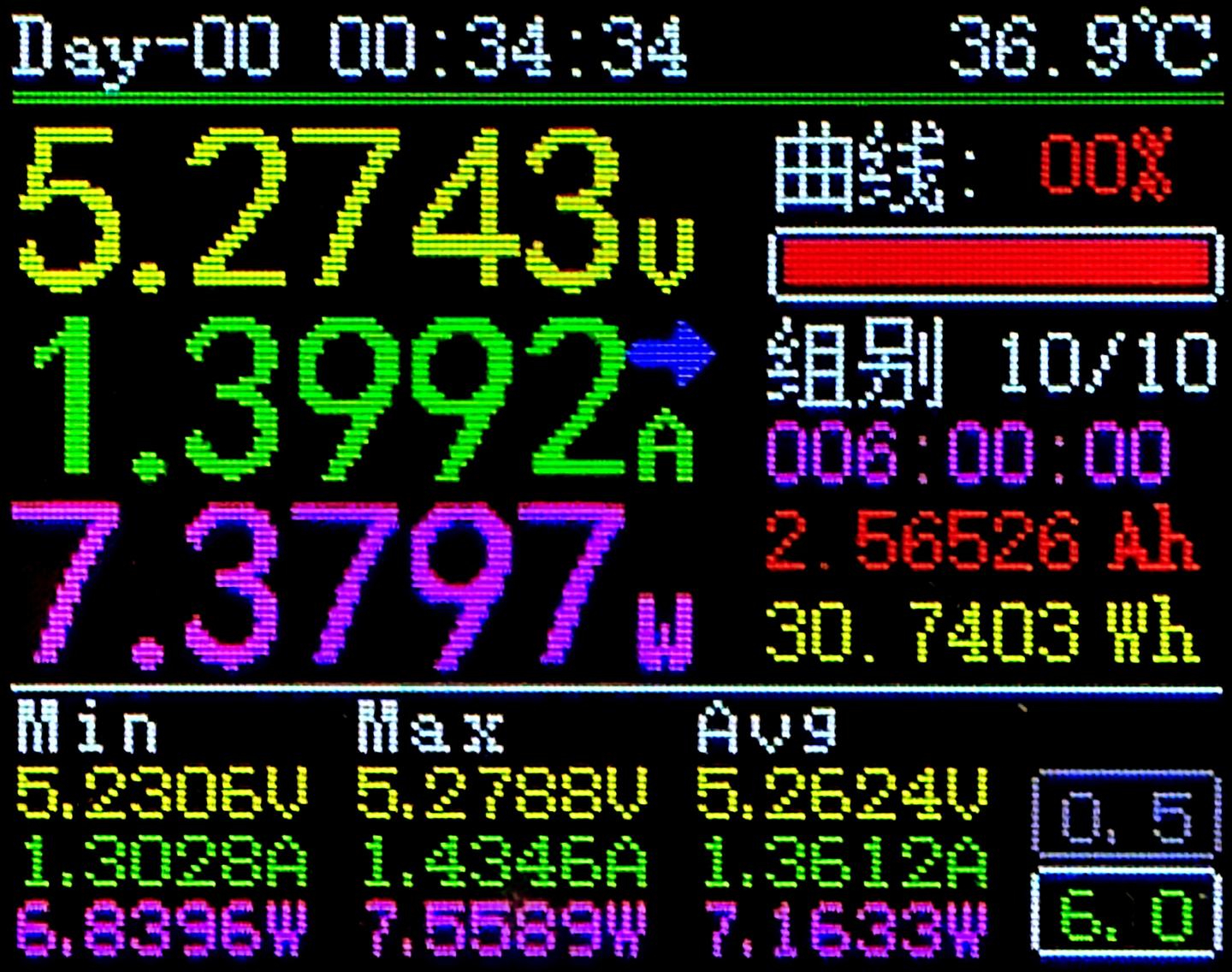

在裸机充电过程中，无线充电器从电源汲取的平均功率7.16W。

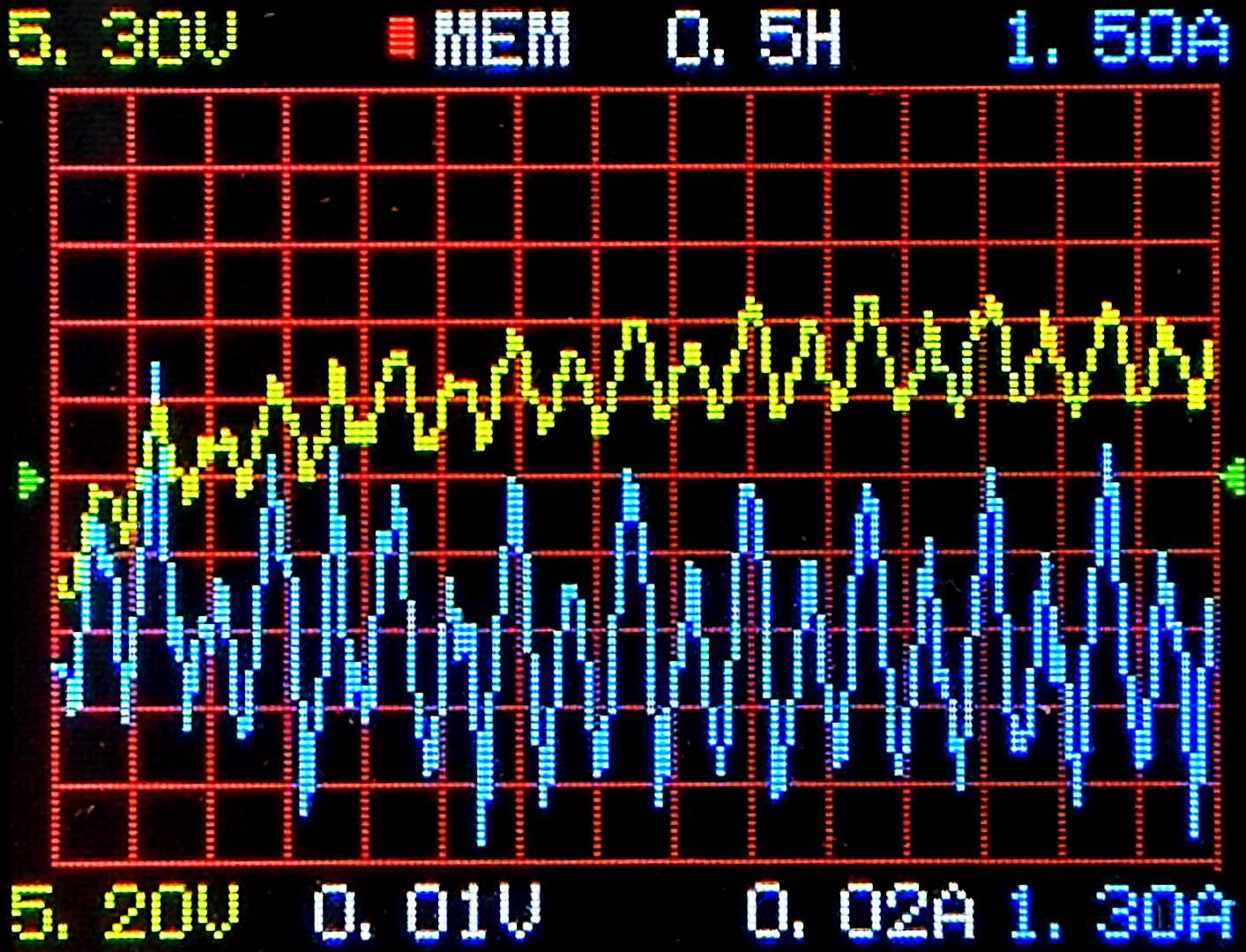

电流在1.35A～1.45A之间，电压从5.24V逐渐上升到5.26V。

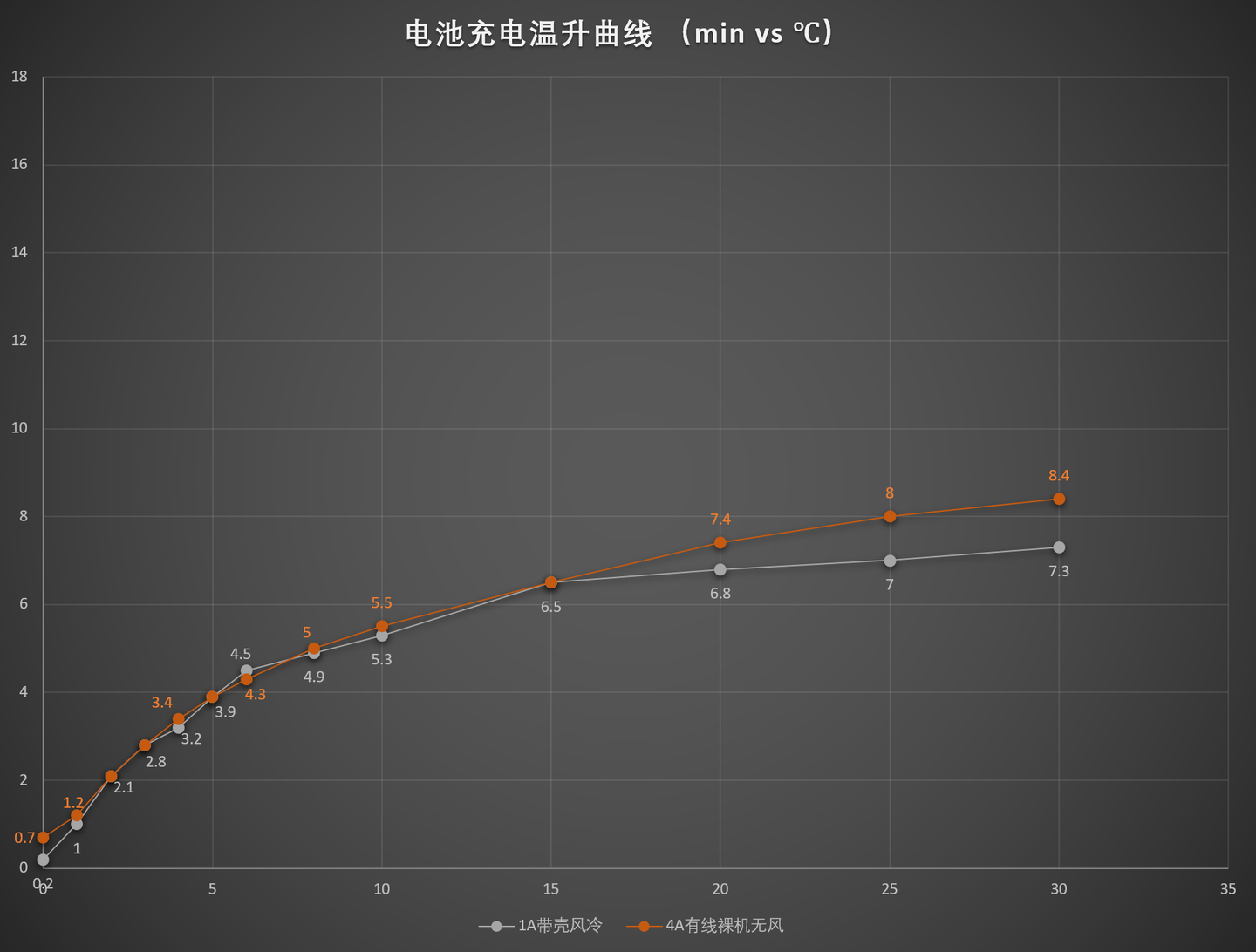

手机电池电量从约20%开始充电。下图中灰色色曲线为强制风冷1A无线充电的温升曲线，温升最高7.3℃，接近4A有线充电的温升。

强制风冷无线2A充电

对应10W的无线充电输出功率，充电电流约2A。

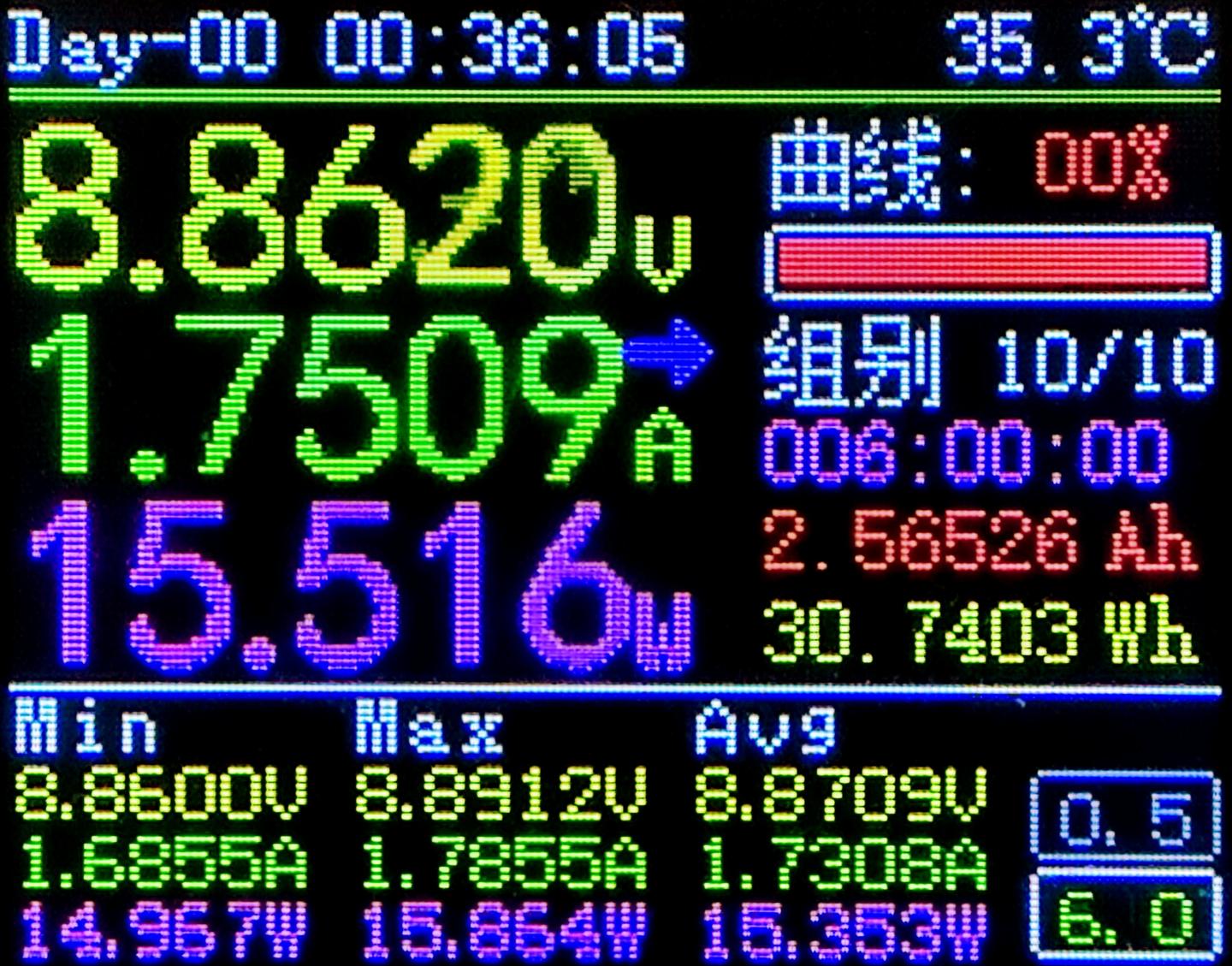

在裸机充电过程中，无线充电器从电源汲取的平均功率15.35W，全程平稳。

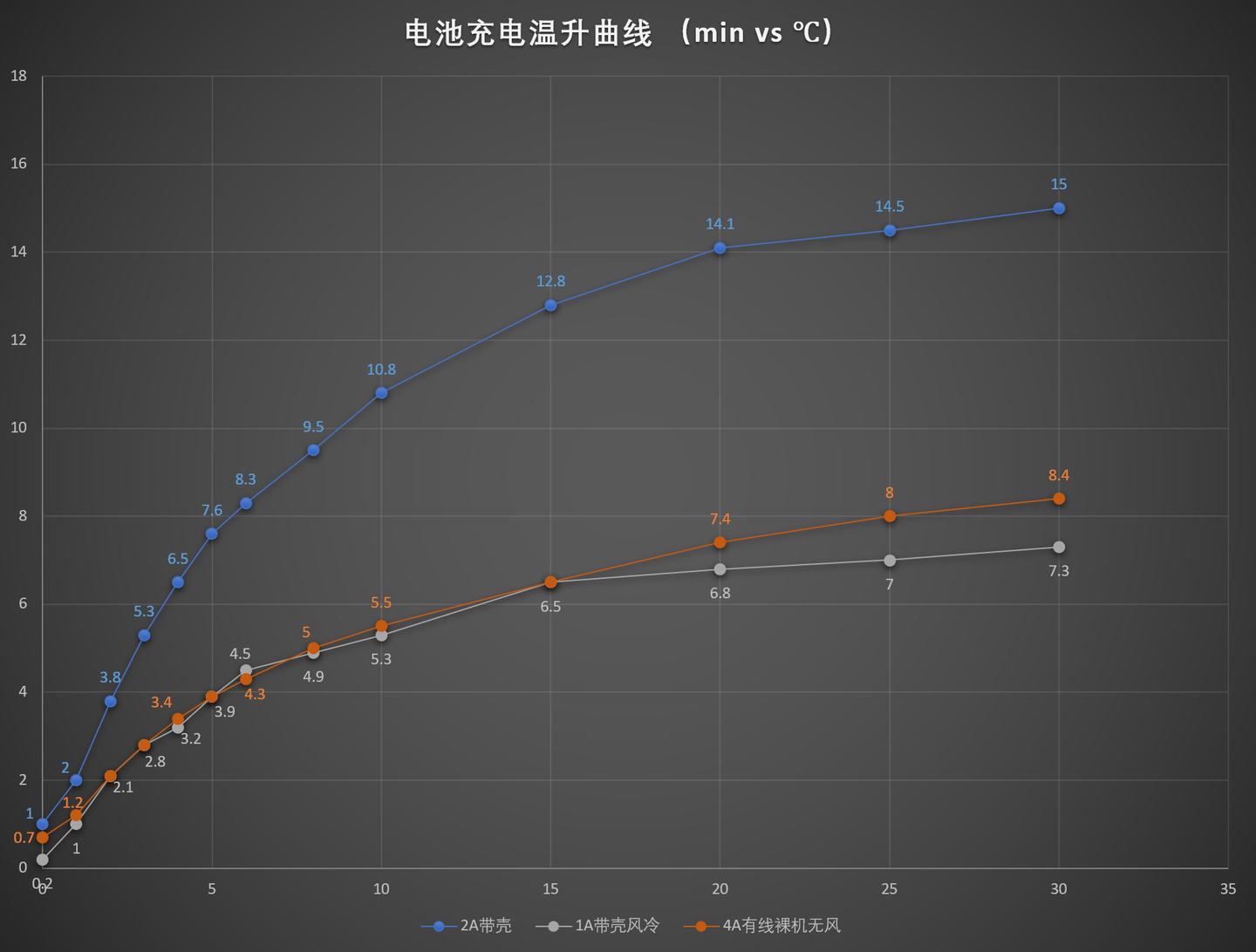

手机电池电量从约20%开始充电。下图中灰色色曲线为强制风冷1A无线充电的温升曲线，温升高达15℃，远远超过4A有线充电的温升。

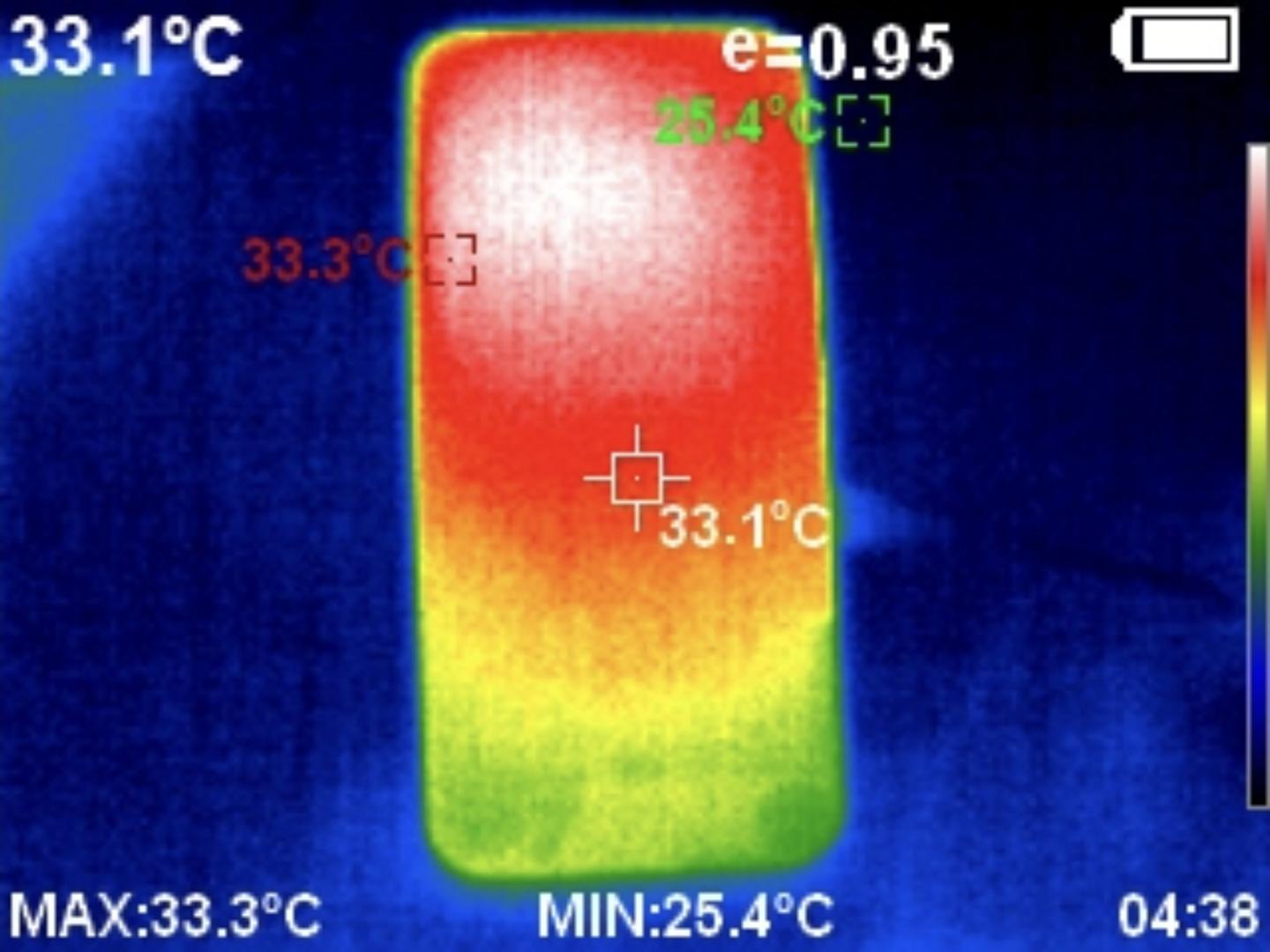

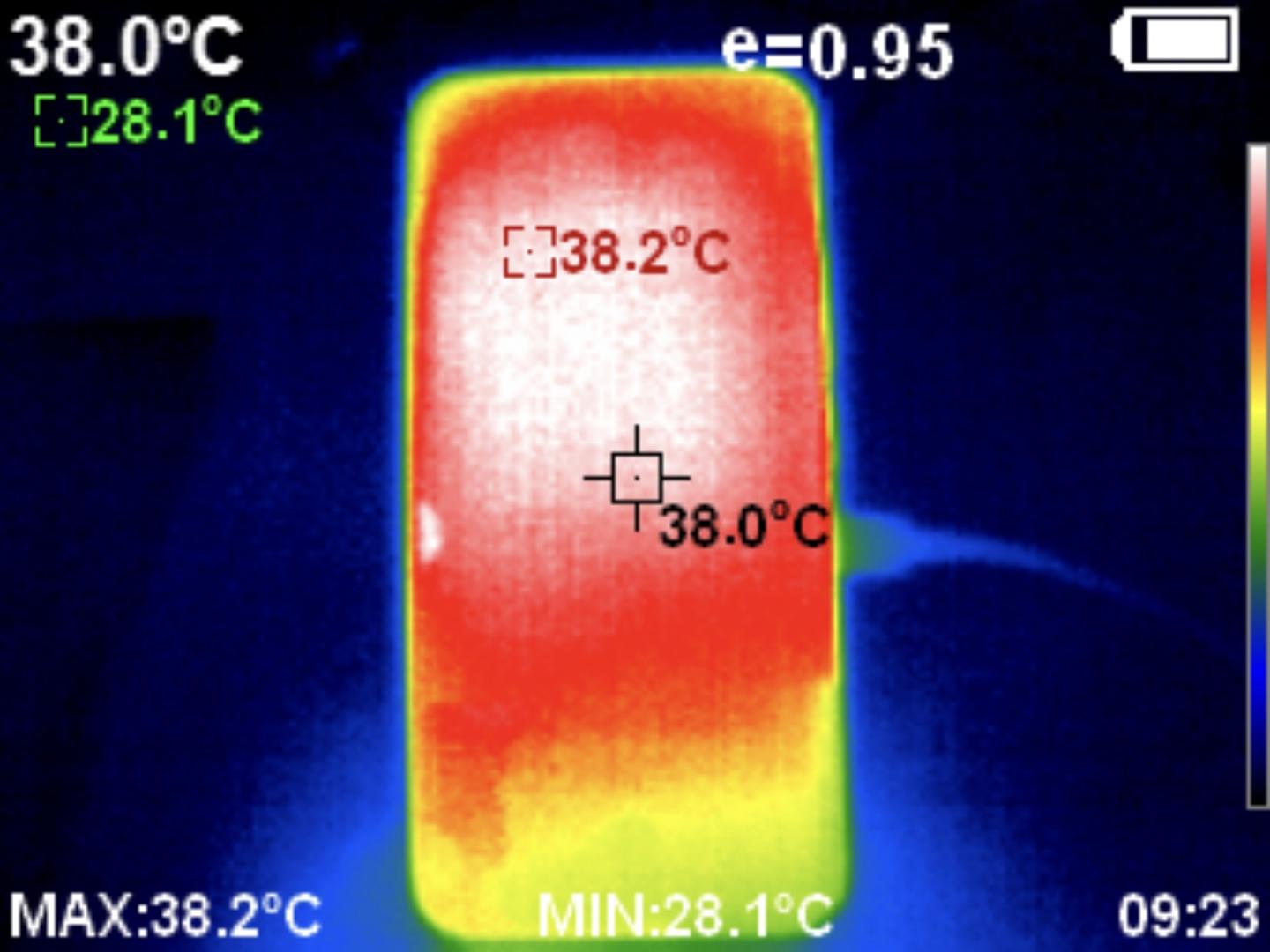

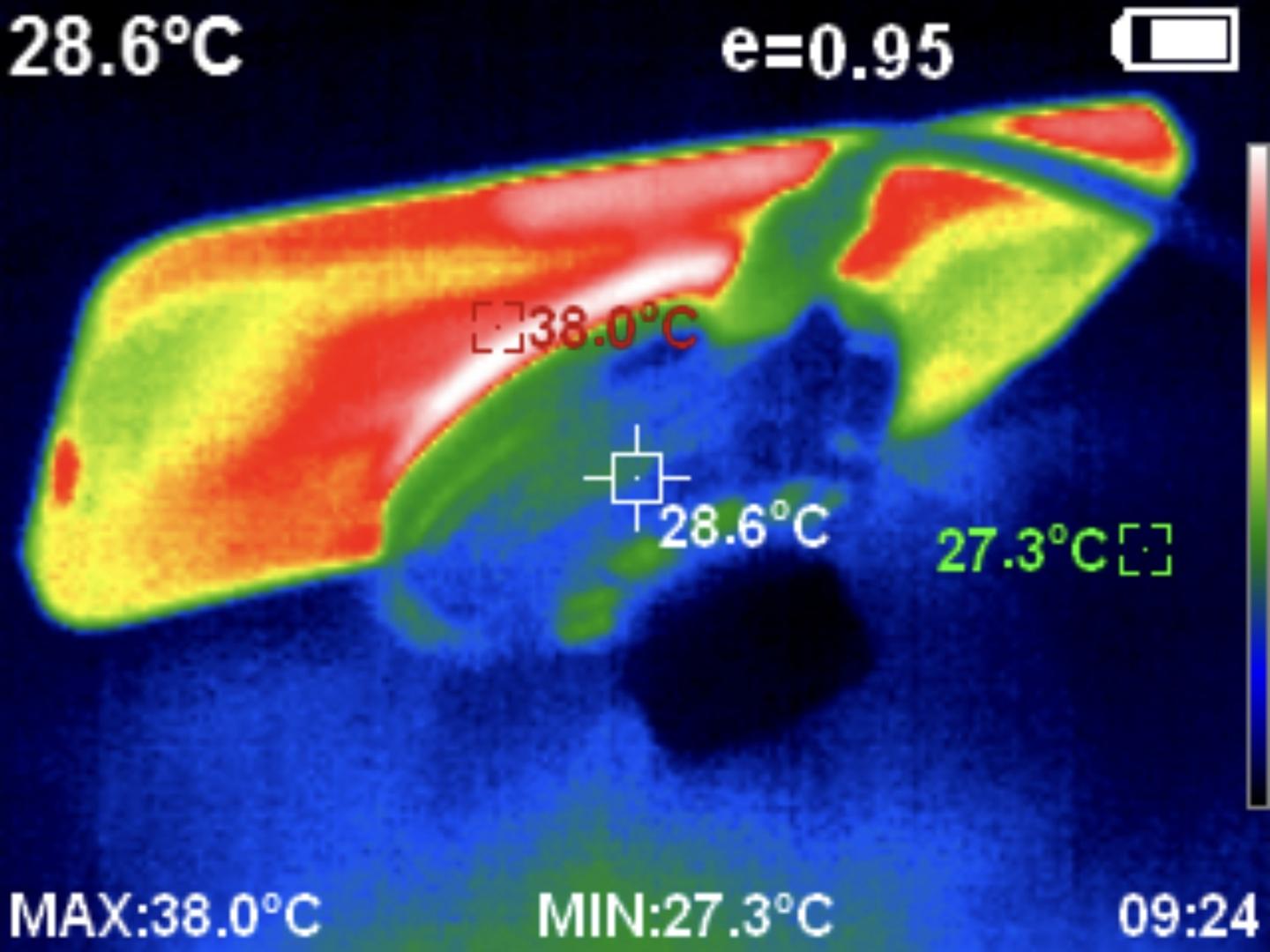

带壳情况下，手机屏幕表面中间温度38.0℃，温升10.8℃。最热点在左上角38.2℃，温升11.0℃，是CPU所在。

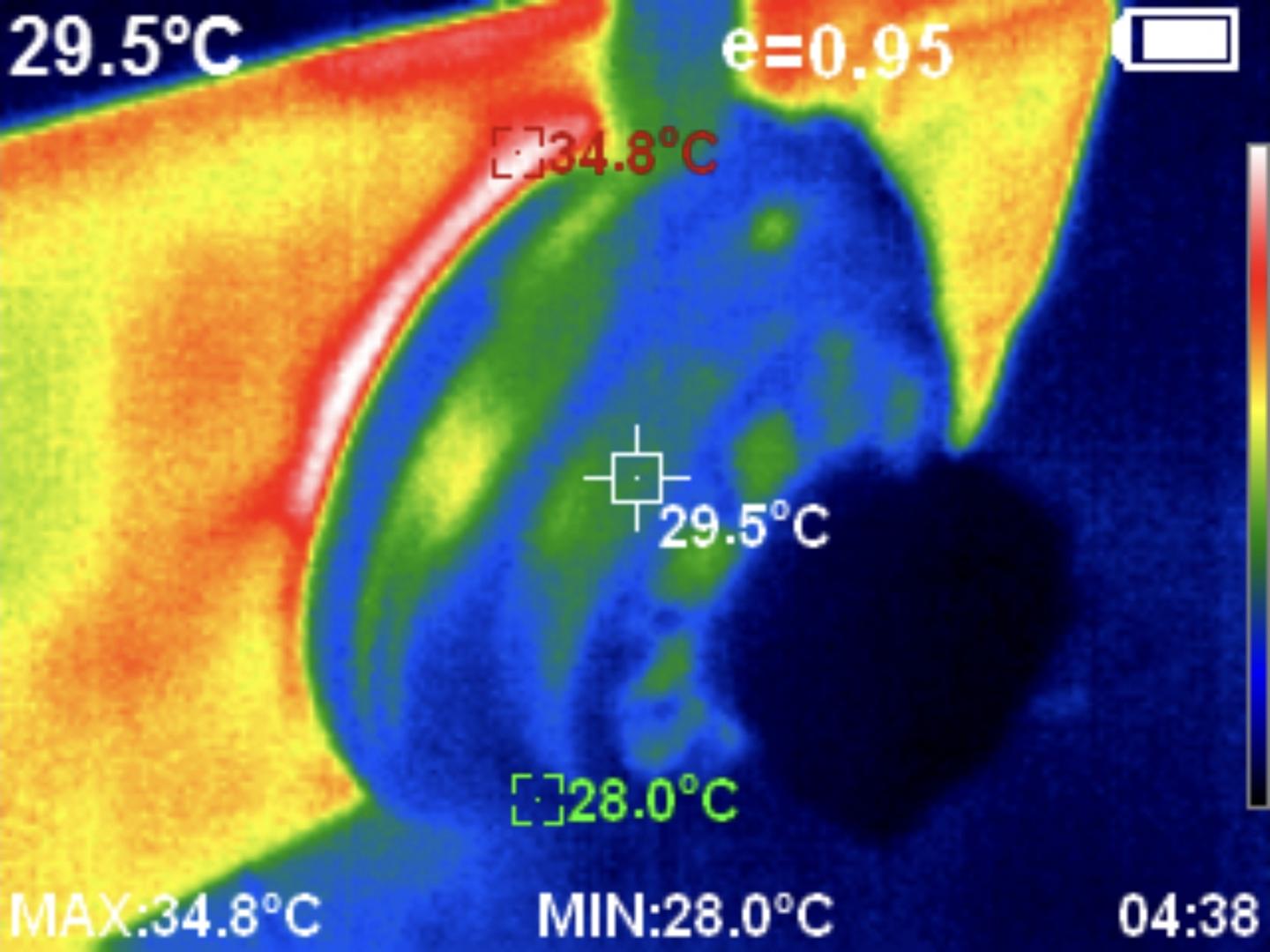

无线充电器背后温度不高，最热的地方在充电器接触手机壳处，温度38.4℃，温升11.2℃。

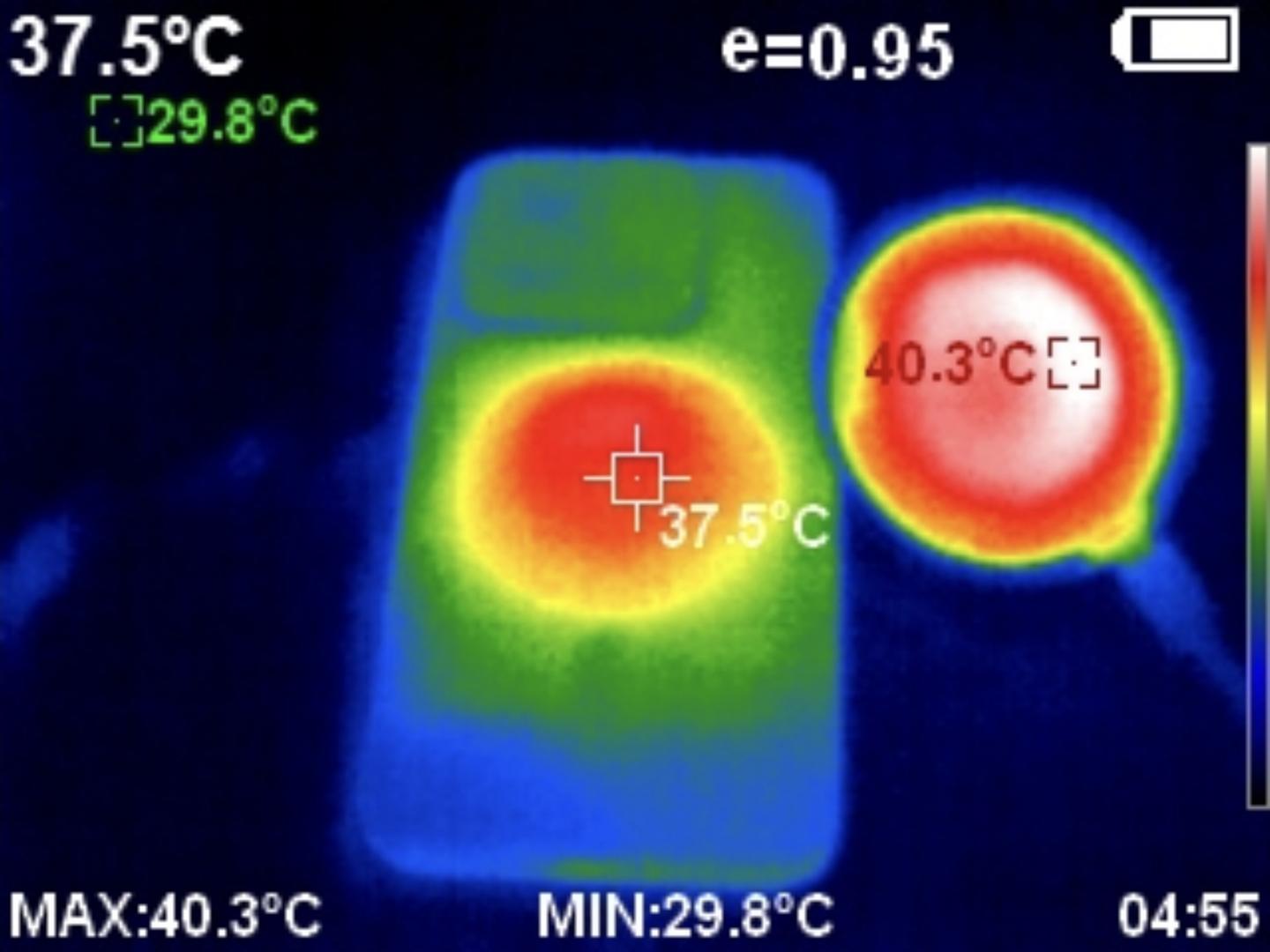

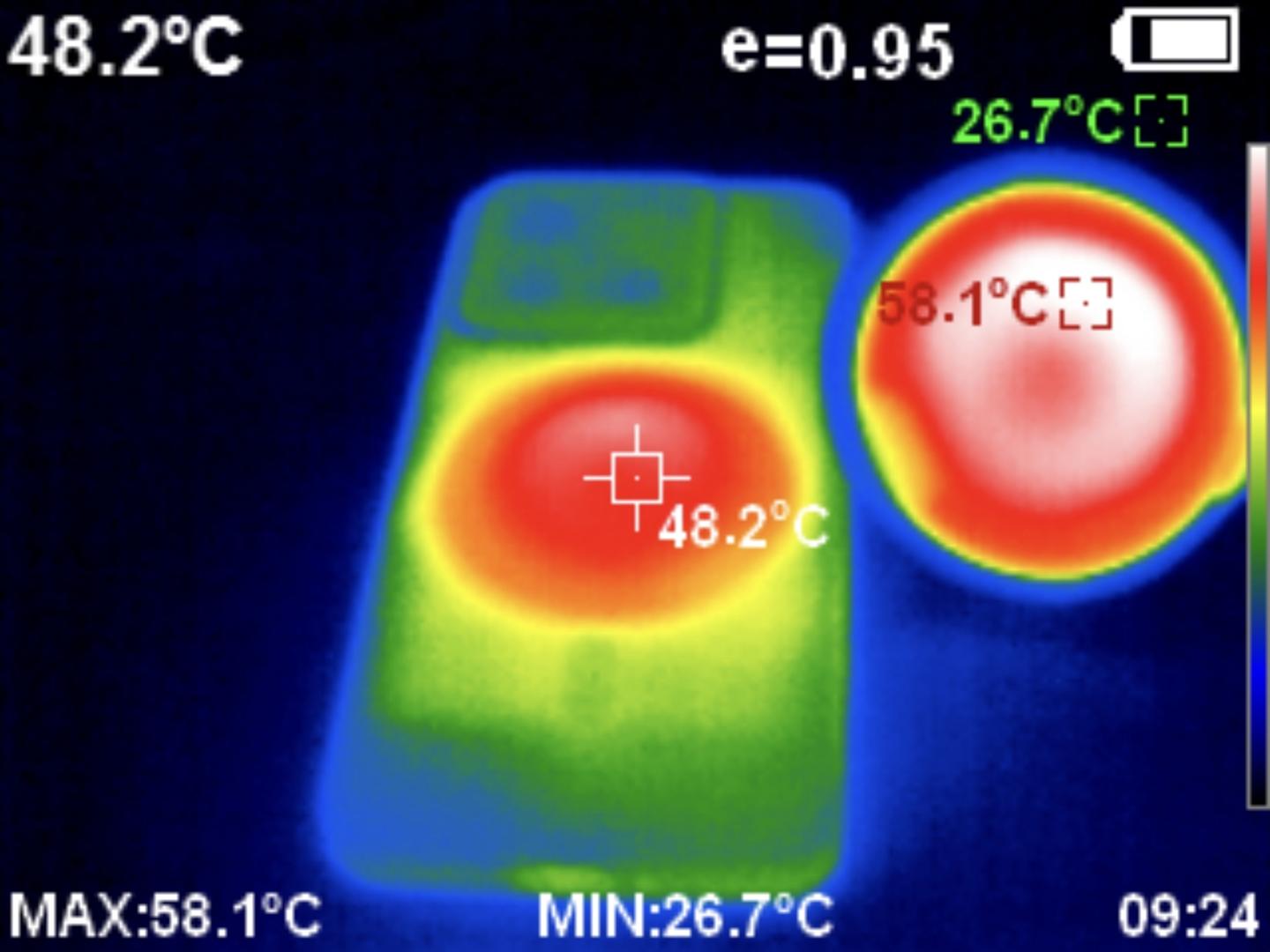

无线充电器正面线圈区域发热严重，温度58.1℃，温升30.9℃。手机对应地方发热同样严重，温度48.2℃，温升21.0℃。

小结

观察温升曲线图可知，这款风冷无线充电器的发热很严重，风扇的尺寸偏小，作用很有限，也没发现有温控功能。

待机功耗

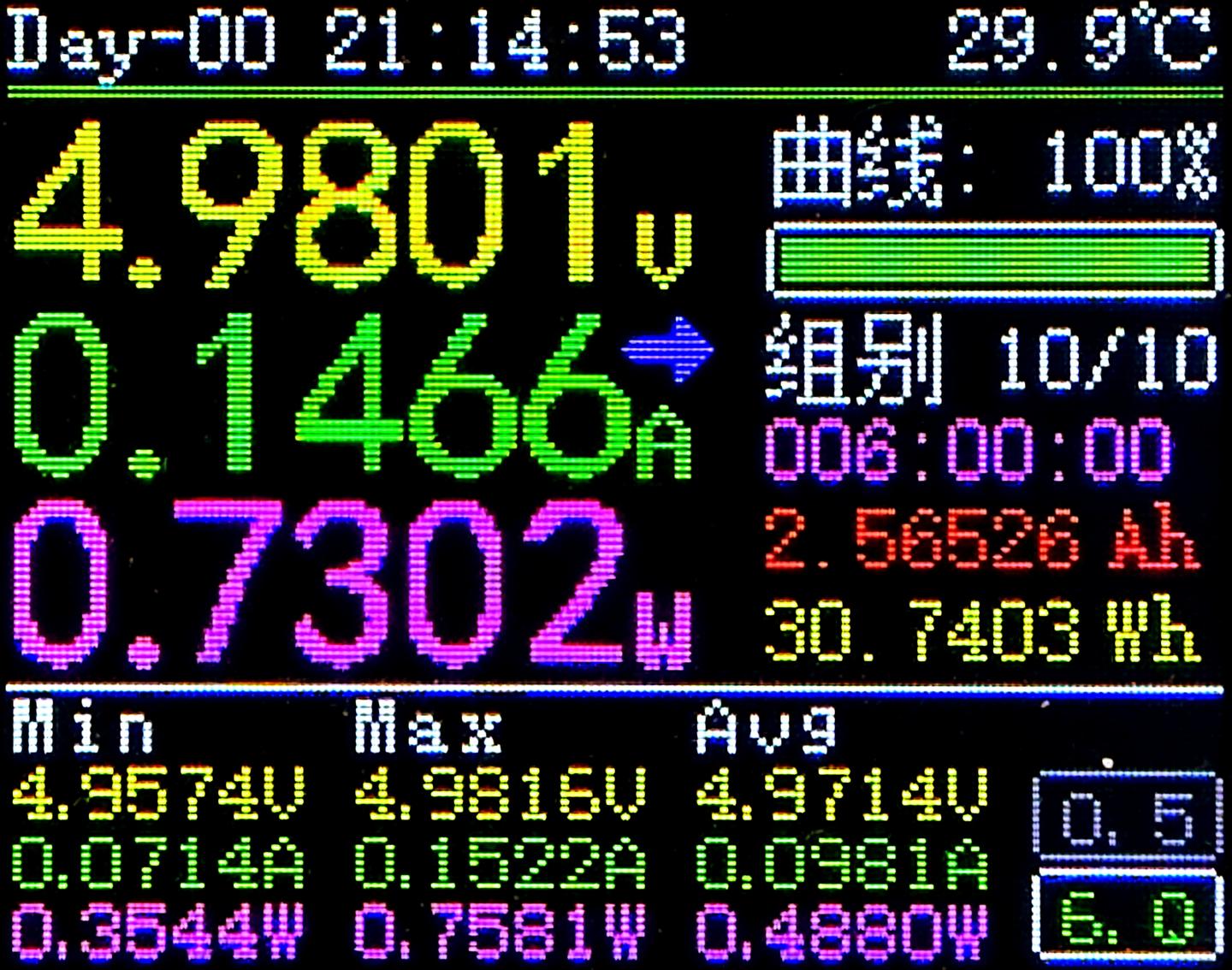

由于一直亮着跑马灯，USB供电5V电压下，待机平均功耗0.49W，每年耗电约5度。

电能转换效率

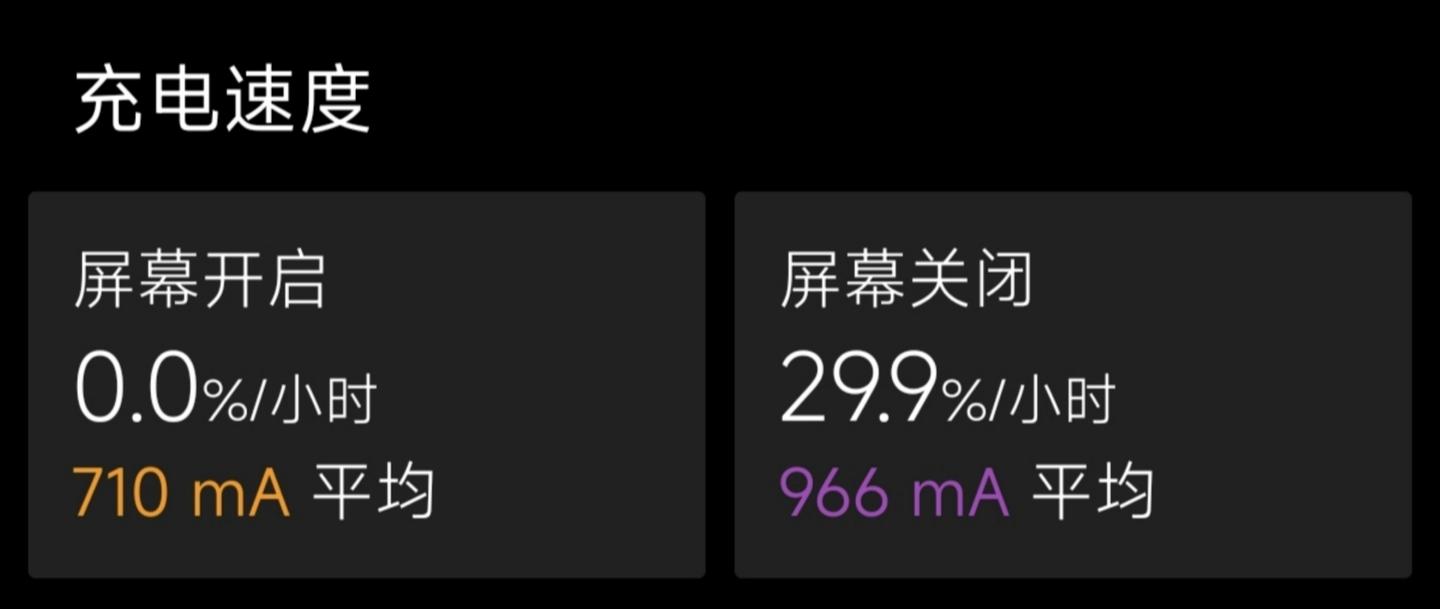

进行6分钟的1A充电，电池的平均充电电流966mA。

​

与此同时，手机消耗28.9mA，共994.9mA。

​

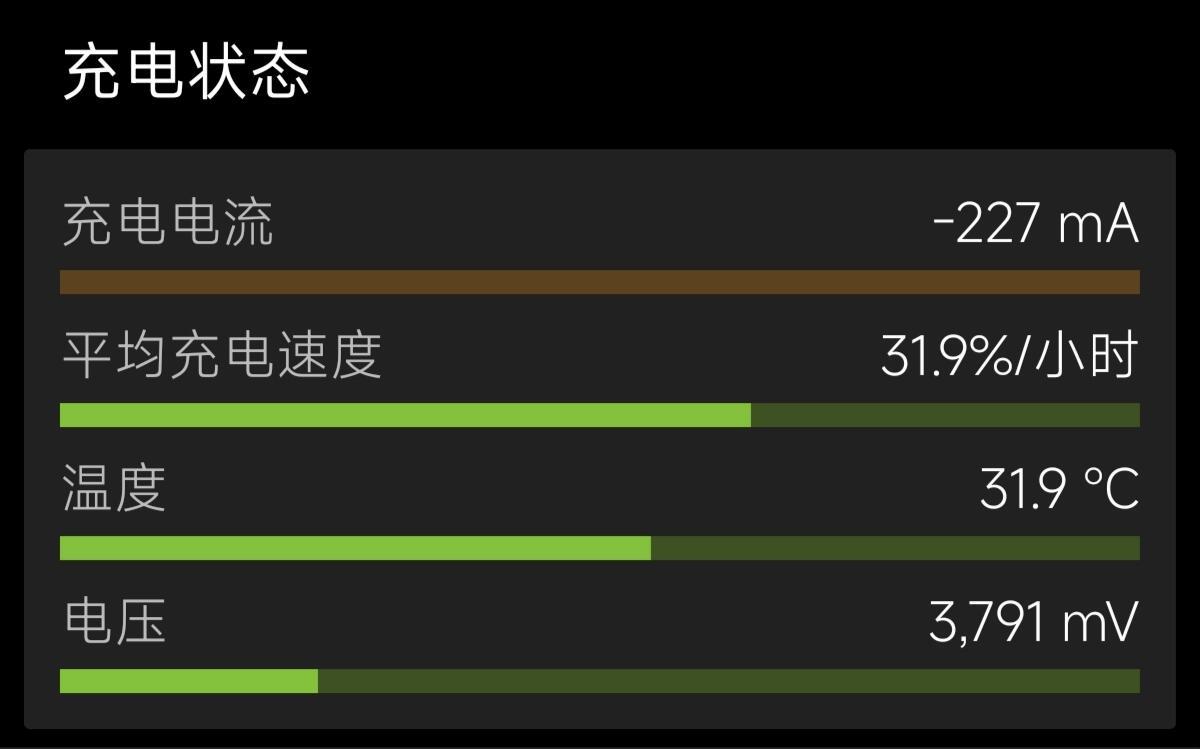

6分钟充电过程一半时，电池端电压3791mV，则充电平均功率为3.77W。

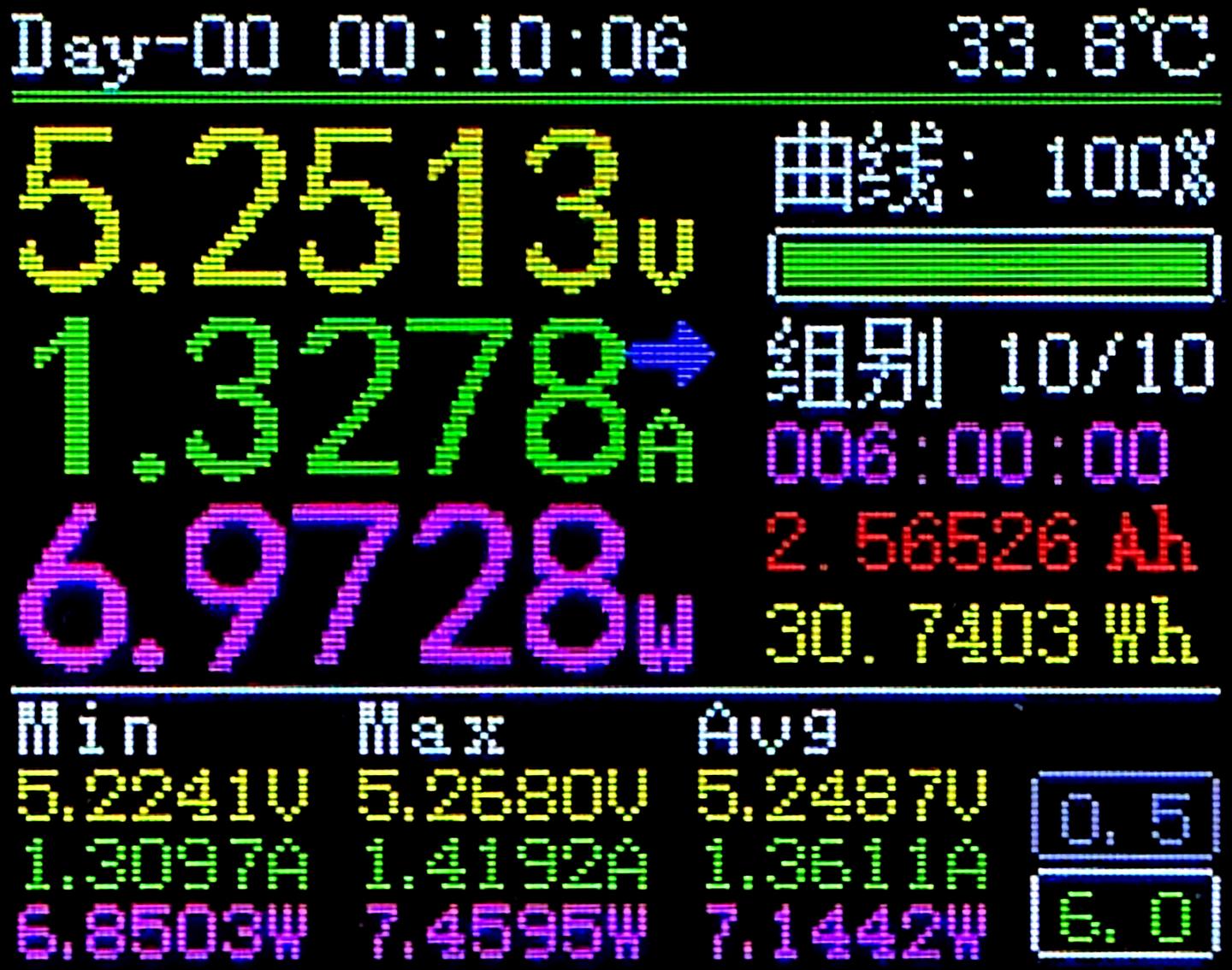

无线充电器汲取的平均功率为7.14W，USB线电阻80mΩ，损耗0.14W，则总效率为53.9%，比较低。

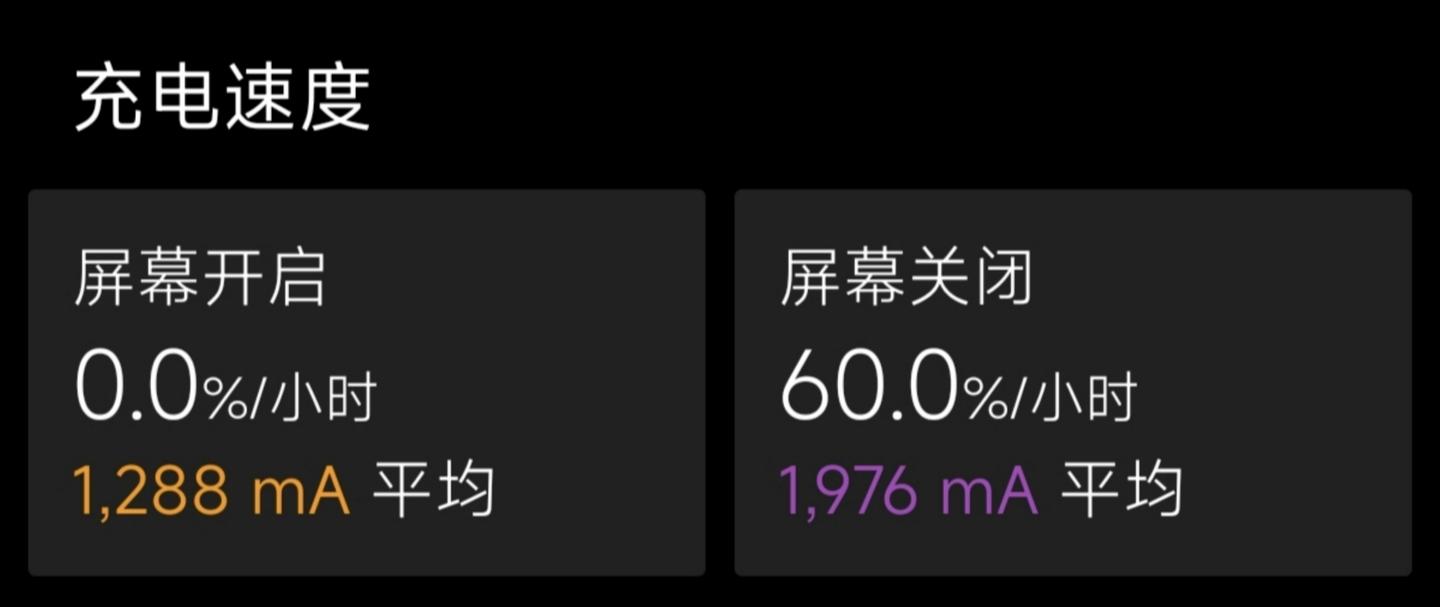

进行6分钟的2A充电，电池的平均充电电流1976mA。

与此同时，手机消耗28.9mA，共2004.9mA。

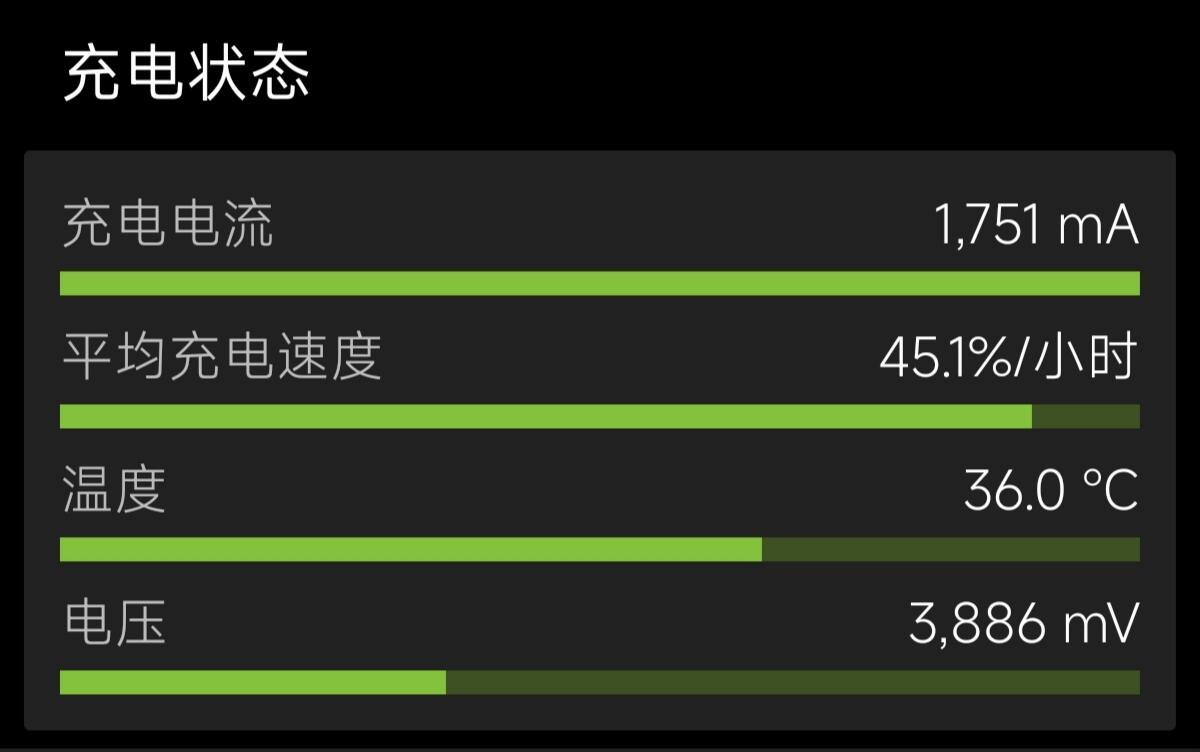

6分钟充电过程一半时，电池端电压3886mV，则充电平均功率为7.79W。

无线充电器汲取的平均功率为15.25W，USB线电阻80mΩ，损耗0.24W，则总效率为51.9%，比较低。

来源及简况

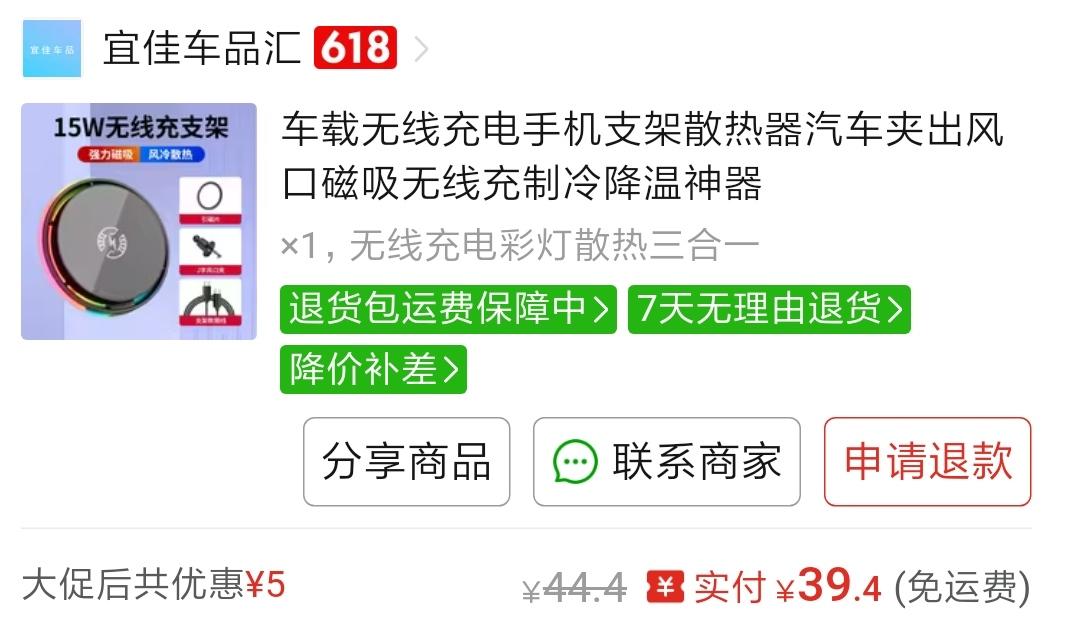

在坑爹爹买的，券后39.4元包邮。由于降温性能太差，比无风冷的无线充电器还热，只能退货。

我是西山云舞，爱分享的无厘头伪极客，最喜欢寻找能明显提高生活便利的高性价比产品。5年环保/危废、8年电子硬件开发/管理、8年自闭症教育行业经验，欢迎关注！

如果网友有兴趣深度测试自己手上的无线充电产品，欢迎联系我。
