机器上需要IEEE-488 GPIB线，可是太短了，有没有适合专业领域的连接器？
在仪器测控、自动化测试、实验室校准场景中，很多老旧台式仪器、高精度仪表（示波器、信号源、万用表、电源等）至今仍在使用GPIB（IEEE 488）接口通信。
但目前主流电脑早已淘汰传统GPIB卡槽、串口，想要实现电脑与老式GPIB仪器的高速通信，NI GPIB-USB-HS就是行业内最经典、普及率最高的转接方案。
这篇文章完全基于NI官方规格手册、技术文档编写，不夸大、不杜撰，精准梳理这款设备的定位、核心参数、硬件特性、适配要求、使用区别及常见误区，适合新手入门、工程师选型、设备归档参考。
一、设备核心定位：它到底是做什么的？

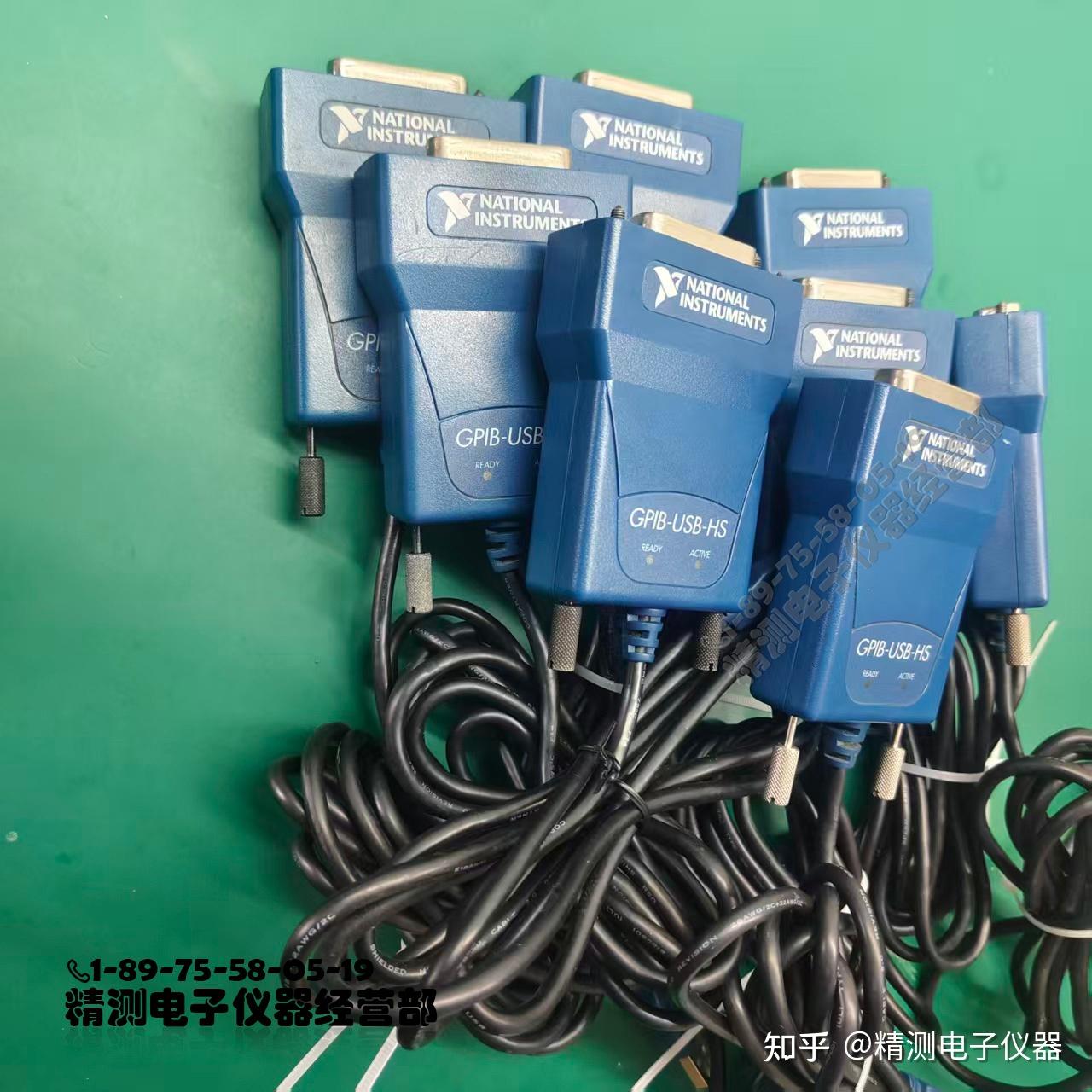

NI GPIB-USB-HS 是一款USB转GPIB的总线控制器适配器，严格兼容 IEEE 488.1、IEEE 488.2 标准协议，核心作用是：让普通USB接口电脑，具备控制GPIB接口仪器的能力，实现仪器指令下发、数据上传、自动化测试联动。
作为NI经典的高速GPIB转接设备，它替代了老旧的GPIB-USB-B型号，大幅提升了传输速率，同时保留了极佳的兼容性，是工业测试、高校实验室、科研项目中的常备设备。
二、官方权威硬件&性能参数
1. 传输性能（核心差异点）
该设备支持两种GPIB传输模式，速率区分明确：
- 标准三线握手模式（3-wire）：最高传输速率 1830 KB/s
- HS488 高速模式：最高传输速率 7230 KB/s
对比前代GPIB-USB-B（最高935 KB/s），HS模式下速率提升近8倍，也是它被称为「HS（High Speed）」的核心原因。
2. 总线与接口规格
- USB总线：兼容 USB 1.1 / 2.0 / 3.0 端口（向下、向上全兼容）

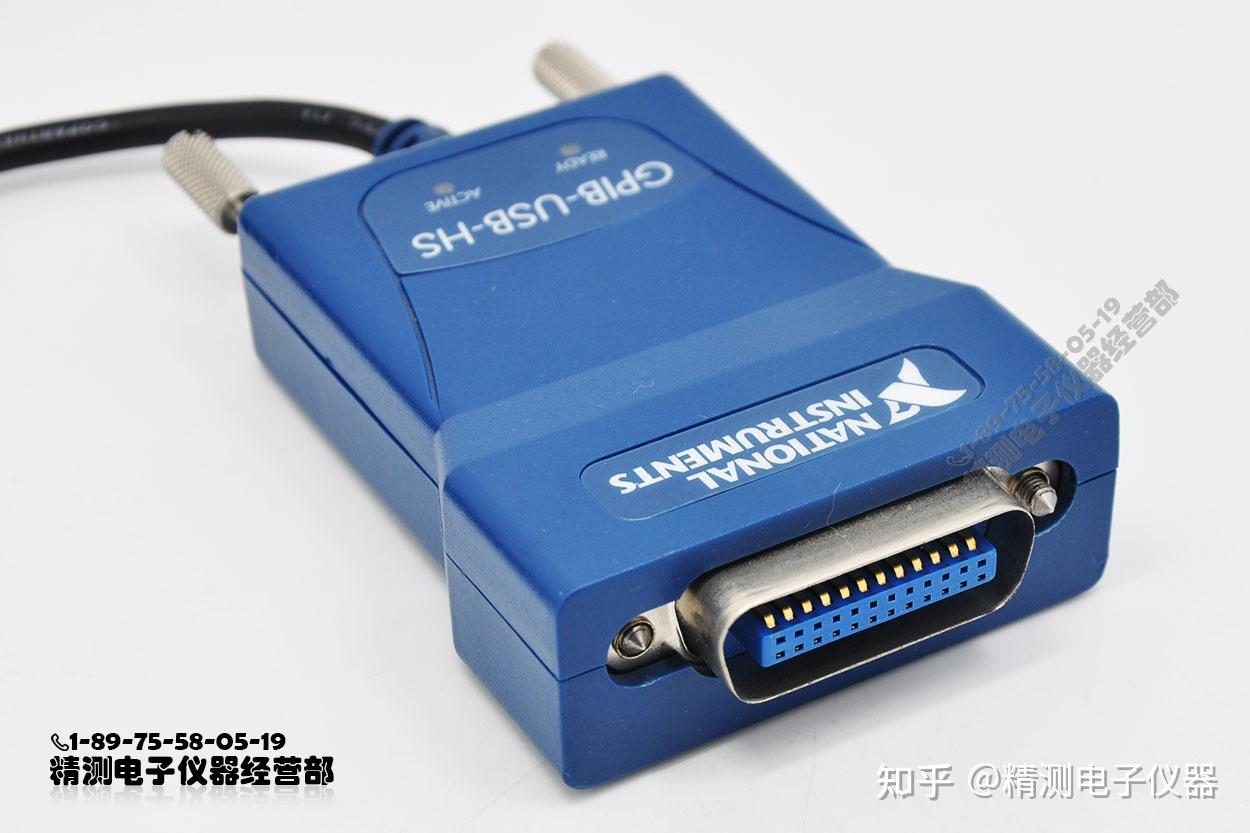

- GPIB接口：标准 IEEE 488 24针接口，带M3.5×0.6规格螺丝固定孔，最大拧紧扭矩0.56N·m
- 无板载GPIB分析仪（官方明确标注，区别于新款GPIB-USB-HS+）
3. 供电规格（总线供电，无需外接电源）
该设备为纯USB总线供电设备，无需独立电源适配器：
- 供电电压：+5V VBUS
- 典型工作电流：140mA
- 最大工作电流：500mA
4. 物理尺寸与重量
- 外形尺寸：10.7cm × 6.6cm × 2.6cm
- 整机重量：180g（含配套USB线材）
三、指示灯状态定义（官方标准逻辑）
设备自带READY状态指示灯，不同颜色对应不同USB接入状态，可快速排查硬件连接问题：
- 琥珀色灯亮：接入 USB 2.0 / 3.0 端口，工作在高速模式
- 绿色灯亮：接入 USB 1.1 端口，工作在全速低速模式
无灯光、灯光闪烁异常，均为连接故障或驱动未匹配，是日常排查的核心依据。
四、驱动与系统适配要求（官方硬性标准）
很多人设备用不了，90%是驱动版本不匹配，以下为NI官方明确的适配规则：

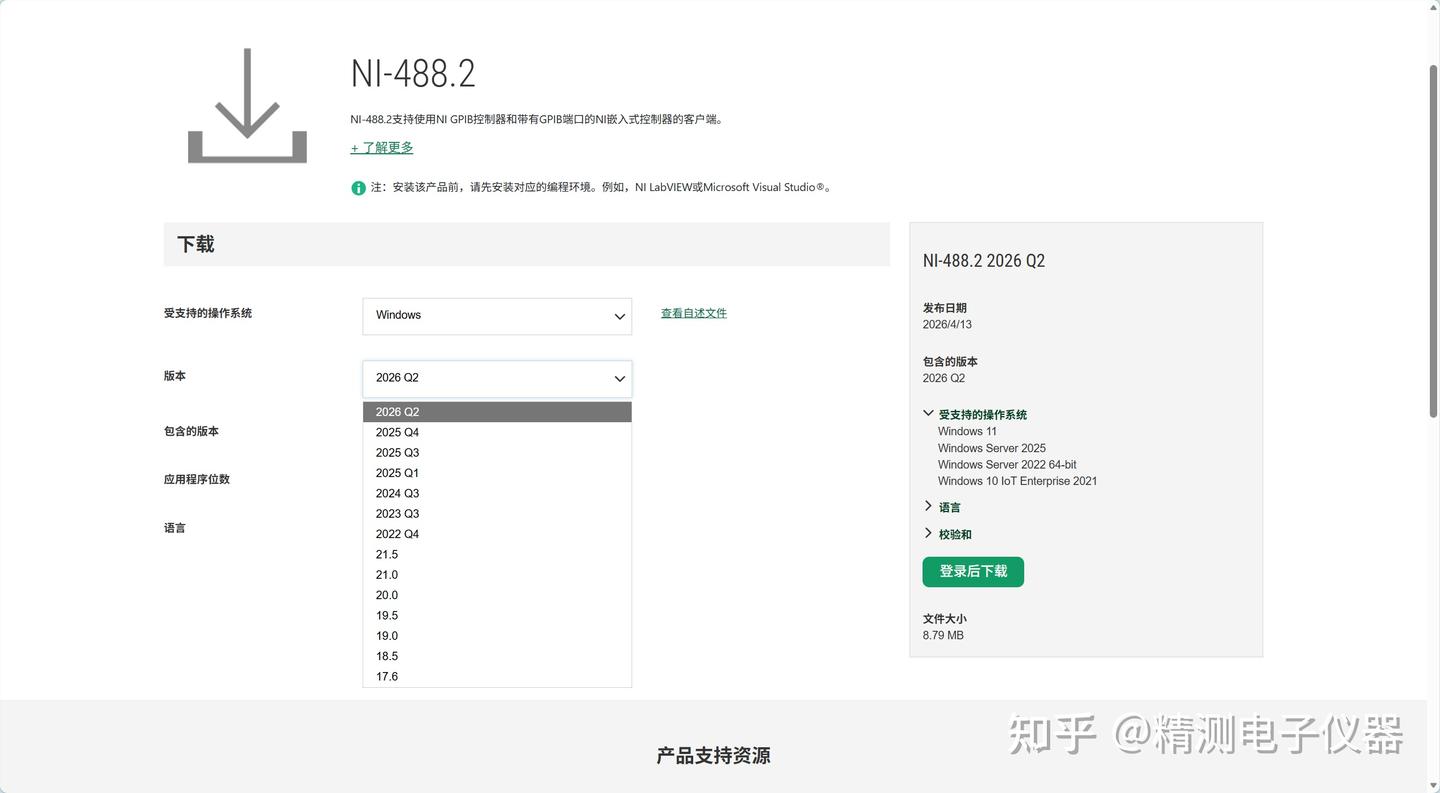

- 必备驱动：NI-488.2（版本需 2.4 及以上）
- 支持系统：最高兼容 Windows 11，同时支持Mac OS系统
- 不兼容老旧低版本NI-488.2驱动，安装新版驱动前需卸载旧版本，避免冲突
可在NI官网下载对应版本
五、三代GPIB-USB设备官方区别（B / HS / HS+）
市面常见三款NI GPIB转接设备参数差异明确，官方已明确迭代关系，避免选型踩坑：
1. GPIB-USB-B（停产淘汰）
- 最高速率仅935KB/s，USB1.1全速传输
- 仅支持老旧驱动与Win10及以下系统，现已停售
2. GPIB-USB-HS（经典款，已停产）
- 3线模式1830KB/s，HS488模式7230KB/s
- 无板载分析仪，总线最大电流500mA
- 性价比高，存量设备最多，市面流通最广
3. GPIB-USB-HS+（新款替代款）
- HS488最高速率7920KB/s，小幅升级
- 自带板载GPIB分析仪，支持信号监测
- 功耗更低（最大200mA），适配新版驱动与长期迭代
六、正确使用规范与常见误区
1. 官方规范操作
- GPIB接口螺丝需按0.56N·m扭矩固定，防止接口松动导致通信丢包
- 工作环境需保证无冷凝、无高温暴晒，温度超55℃会触发降速或断连保护
- 优先接入USB2.0/3.0端口，保证高速传输性能
2.高频误区纠正
❌ 误区：USB3.0端口会不兼容HS设备
✅ 官方结论：完全兼容，仅指示灯颜色区分，不影响功能使用
❌ 误区：HS设备自带信号分析功能
✅ 官方结论：无板载GPIB分析仪，该功能仅HS+独有
❌ 误区：可以用老旧2.0以下版本驱动
✅ 官方结论：必须2.4及以上版本，否则无法识别硬件
七、适用场景总结
结合官方定位与实际应用，这款设备主要适配：
- 实验室老旧GPIB仪器调试、校准、数据采集
- 工业自动化测试系统搭建、批量仪器程控
- 高校教学实验、科研项目仪器通信适配
- 老旧测试设备升级改造，无需更换仪器，仅升级转接设备
结语
NI GPIB-USB-HS 作为IEEE488接口转接的经典标杆设备，参数标准、稳定性强、兼容性广，虽然现已停产，但凭借庞大的设备存量、成熟的技术生态，至今仍是绝大多数实验室、测试场景的首选过渡方案。
如果你的场景需要信号分析、更低功耗、长期迭代支持，可升级为 HS+ 版本；如果是常规仪器程控、老旧设备复用，HS 经典款完全可以满足所有官方标准性能需求。
