一文读懂NI PCI-6221(可回收)：入门级DAQ卡的标杆，新手也能轻松上手/出售
在数据采集（DAQ）领域，NI（National Instruments）的PCI系列卡一直是行业标杆，而PCI-6221作为入门级多功能DAQ卡的代表，凭借稳定的性能、亲民的门槛，广泛应用于科研、教学、工业测试等场景。很多刚接触数据采集的新手，都会被它的实用性和易操作性吸引，但也容易对其配置参数、适用场景产生困惑。
本文将以官方文献为依据，严谨拆解NI PCI-6221的核心配置、功能特性，避开常见误区，用通俗的语言讲清它的优势与适用场景，新手也能快速get核心知识点。
一、先搞懂：NI PCI-6221是什么？核心定位的底层逻辑

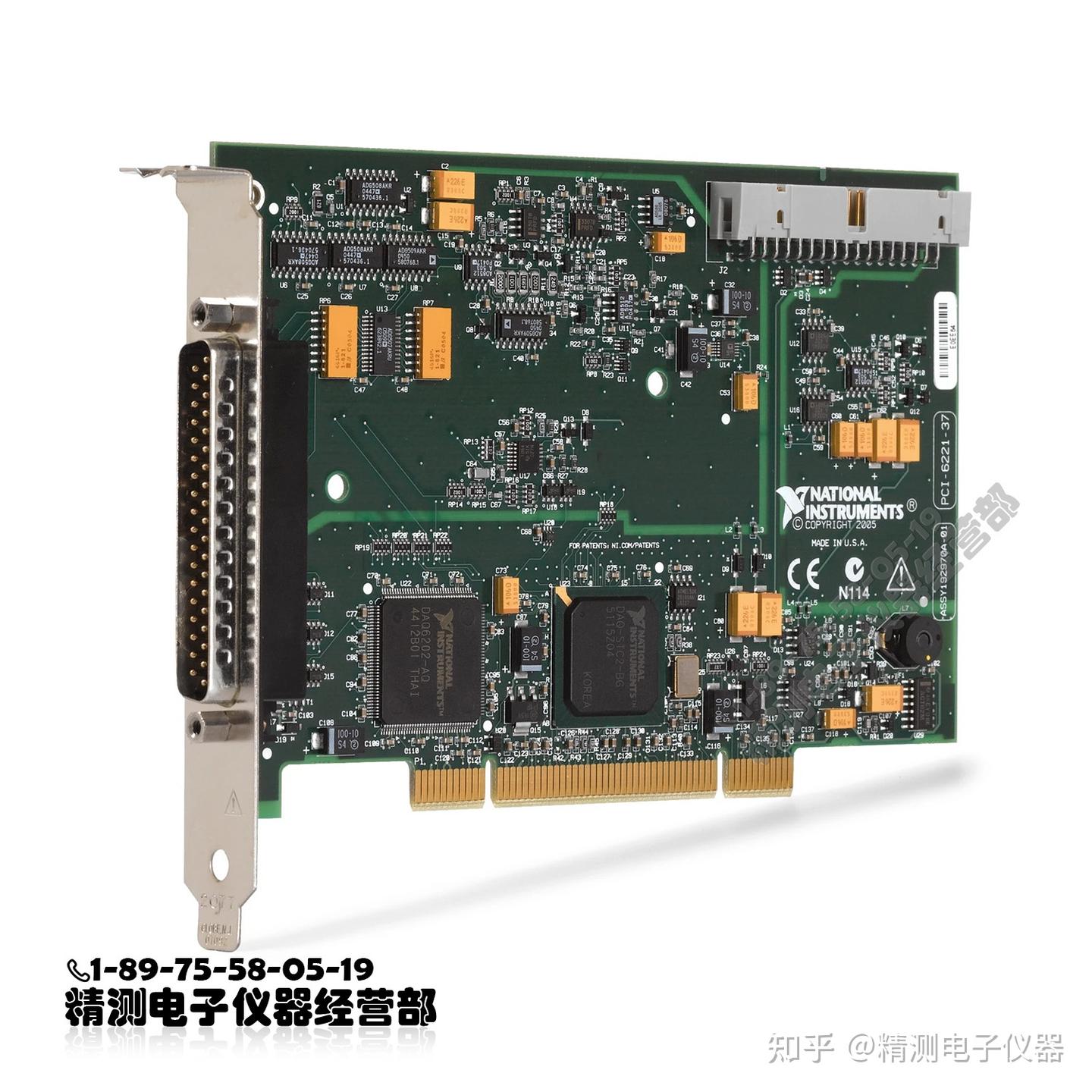

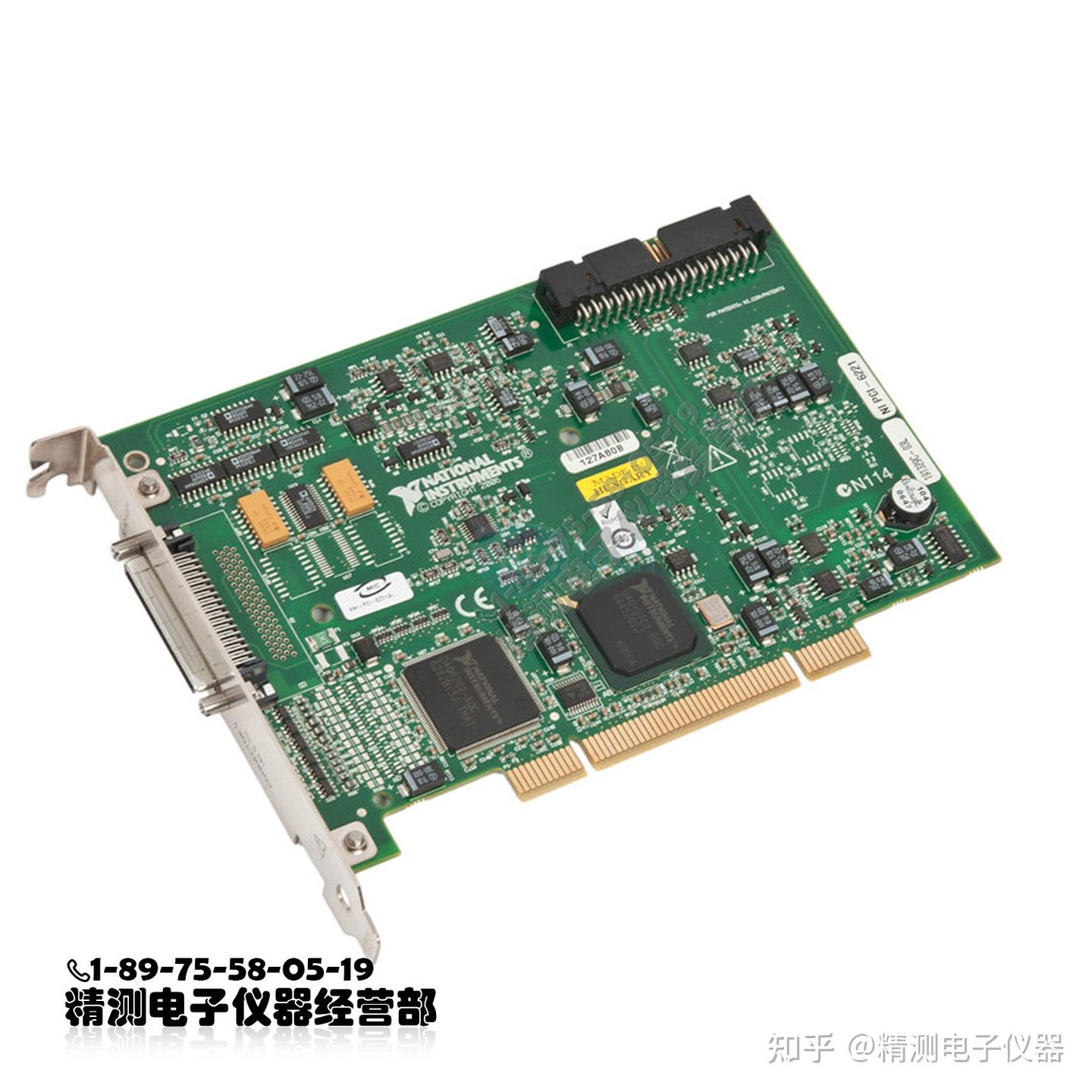

NI PCI-6221是一款基于PCI总线的多功能数据采集卡，隶属于NI M系列DAQ卡家族，核心定位是「入门级、高性价比、多功能」——它不追求极致的采样速率和通道数量，但能满足绝大多数基础数据采集需求，尤其适合新手入门、教学实验，以及中小型项目的常规测试。
从官方定义来看，它的核心价值的是「兼顾易用性与严谨性」：支持模拟输入、模拟输出、数字I/O、计数器/定时器等多种功能，无需复杂的硬件调试，搭配NI LabVIEW软件就能快速搭建采集系统，同时参数精度符合工业级标准，避免新手因设备精度不足导致的实验误差。
二、严谨拆解：NI PCI-6221核心配置
这部分是重点，所有参数均来自NI官方数据手册，明确标注「支持/不支持」「具体数值」，避免模糊表述，新手可直接对照参考选型。
1. 核心硬件：PCI总线与接口规格
- 总线类型：PCI 2.2总线（32位，33 MHz），兼容绝大多数台式电脑的PCI插槽，不支持PCIe接口（重点提醒：笔记本无PCI插槽，无法直接使用，需搭配PCI转PCIe转接卡，且转接后需确认兼容性）；

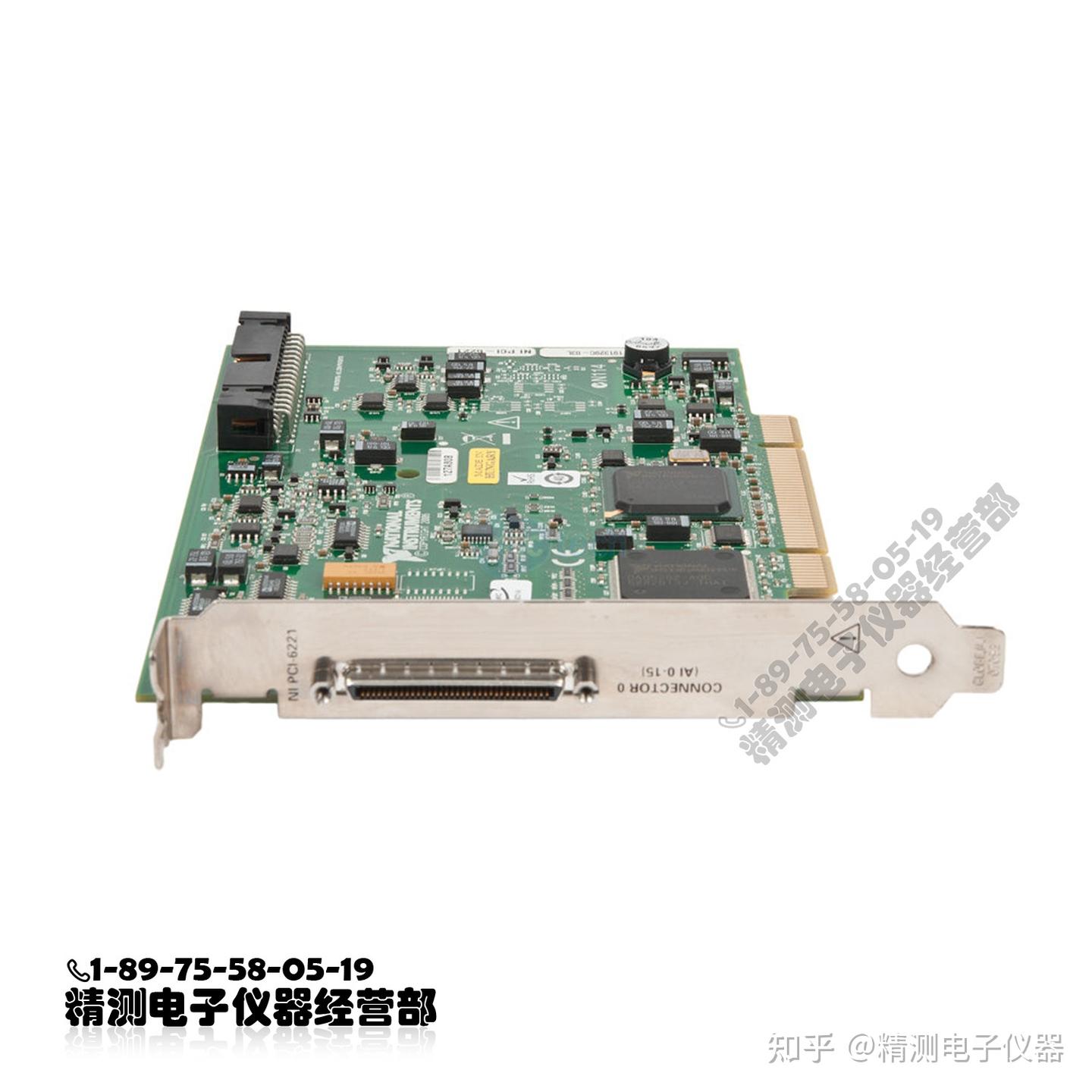

- 接线方式：采用DB-37接口（2个，分别对应模拟I/O和数字I/O），需搭配NI SCB-68或SCB-100接线端子板使用（单独购买），无内置接线端子，无法直接连接传感器；
- 供电方式：通过PCI总线供电，无需额外外接电源，简化接线流程，适合桌面级实验场景。
2. 模拟输入（AI）：核心采集功能，精度与速率兼顾
模拟输入是DAQ卡的核心功能，PCI-6221的AI配置贴合入门需求，精度足够，速率适中，具体参数如下。
- 通道数量：8路单端输入（SE）/4路差分输入（DIFF），可根据需求切换（差分输入抗干扰能力更强，适合远距离采集；单端输入接线更简单，适合近距离、干扰小的场景）；
- 采样速率：最高250 kS/s（千样本/秒），单通道连续采样时可稳定达到该速率，多通道分时采样时，速率会随通道数量增加而降低（例如2路通道时，速率最高125 kS/s）；
- 分辨率：16位（二进制），这是入门级DAQ卡的主流分辨率，对应量化误差更小，能精准捕捉微弱的模拟信号（如小量程电压、温度传感器信号）；
- 输入量程：支持±10 V、±5 V、±2.5 V、±1.25 V、±0.625 V（可软件配置），量程越小，测量精度越高，例如测量0-5 V的信号时，选择±5 V量程比±10 V量程更精准；
- 输入阻抗：10 GΩ（差分输入）、5 GΩ（单端输入），高输入阻抗可减少对被测信号的影响，避免信号衰减，适合测量高阻抗传感器的信号；
- 其他特性：支持模拟触发（可设置上升沿、下降沿触发，实现精准采集），无内置信号调理功能（若需测量热电偶、应变片等信号，需额外搭配信号调理模块）。
3. 模拟输出（AO）：满足基础信号生成需求
PCI-6221的模拟输出功能相对基础，适合生成简单的模拟信号（如直流电压、正弦波），不支持高频信号生成，具体参数如下：
- 通道数量：2路独立模拟输出通道；
- 分辨率：12位，低于模拟输入的16位，适合对输出精度要求不高的场景（如控制小型执行器、生成参考电压）；
- 输出量程：±10 V（固定量程，不可软件配置），输出电压范围有限，无法生成超过±10 V的信号；
- 更新速率：最高833 kS/s（单通道），多通道输出时速率同步降低，可生成直流信号、低频正弦波、方波等简单波形；
- 驱动能力：每通道最大输出电流±5 mA，无法直接驱动大功率设备（如电机），需搭配功率放大器使用。
4. 数字I/O（DIO）：兼顾输入与输出，支持基础控制
数字I/O用于实现数字信号的输入（如读取传感器的开关状态）和输出（如控制LED灯、继电器），PCI-6221的DIO配置满足基础控制需求：
- 通道数量：24路数字I/O通道，可软件配置为输入或输出（每8路为一组，共3组，支持端口级配置）；
- 输出类型：推拉输出，最大输出电流±24 mA，可直接驱动小型LED灯、继电器线圈（需注意电流限制，避免过载）；
- 输入类型：TTL兼容，支持5 V逻辑电平（高电平5 V，低电平0 V），可读取TTL电平的数字信号；
- 其他特性：支持数字触发，可通过数字信号触发模拟采集或模拟输出，实现联动控制。
5. 计数器/定时器：基础计时与计数功能
PCI-6221内置2个32位计数器/定时器，支持计数、计时、脉冲生成等基础功能，适合简单的时序控制：
- 计数范围：0 ~ 2³² - 1（无符号32位），可实现高频信号计数（如脉冲信号计数）；
- 支持功能：事件计数、周期测量、频率测量、脉冲宽度测量、脉冲生成（可设置脉冲频率、占空比）；
- 触发方式：支持软件触发、硬件触发（模拟触发、数字触发），可与模拟I/O、数字I/O联动。
6. 软件兼容性
- 支持的操作系统：Windows 7（32/64位）、Windows 8（32/64位）、Windows 10（32/64位），不支持Windows 11及以上系统（重点提醒：若电脑是Windows 11系统，需提前确认驱动兼容性，可能存在无法正常识别的问题）；
- 支持的NI软件：LabVIEW（2010及以上版本）、LabWindows/CVI、Measurement Studio，其中LabVIEW是最常用的配置与编程软件，新手可通过图形化编程快速搭建采集系统；
- 驱动要求：需安装NI-DAQmx驱动（14.0及以上版本），驱动是设备正常工作的核心，需从NI官方网站下载，避免使用第三方驱动（易导致设备无法识别、参数异常）。
三、实用指南：NI PCI-6221适合谁？怎么用？
结合其配置特点，官方明确了PCI-6221的适用场景，新手可对照自身需求判断是否适合，避免盲目选型。
1. 适合人群/场景
- 新手入门：刚接触数据采集，需要一款易操作、参数清晰、性价比高的DAQ卡，用于学习数据采集原理、LabVIEW编程；
- 教学实验：高校、职业院校的电工电子、自动化、测控等专业，用于课堂实验、课程设计（如电压采集、温度测量、简单控制实验）；
- 中小型项目：对采样速率、通道数量要求不高的工业测试、科研实验（如环境监测、小型设备的信号采集与控制）。
2. 不适合的场景
- 高频信号采集：采样速率最高250 kS/s，无法满足高频信号（如MHz级）的采集需求（需选择NI PCI-6251等更高端的型号）；
- 多通道同时采集：仅8路单端/4路差分输入，若需要16路及以上通道，需选择多卡联动或更高通道的型号；
- 高精度模拟输出：12位分辨率，无法满足对输出精度要求高的场景（如精密仪器控制）；
- 笔记本/无PCI插槽设备：仅支持PCI总线，笔记本、迷你主机等无PCI插槽的设备无法直接使用（需搭配转接卡，且兼容性不确定）；
- 恶劣工业环境：无防尘、防潮、抗电磁干扰设计，仅适合桌面级、实验室等环境，不适合工业现场的恶劣环境。
3. 新手实操步骤
- 硬件连接：将PCI-6221插入台式电脑的PCI插槽，固定好螺丝；将DB-37接口与接线端子板连接，再通过端子板连接传感器、执行器等外部设备；
- 软件安装：安装NI-DAQmx驱动（从NI官网下载对应版本），安装LabVIEW软件（新手建议选择2018及以上版本，兼容性更好）；
- 设备识别：打开LabVIEW，通过“测量与自动化资源管理器”（MAX）识别PCI-6221，若能正常识别，说明硬件与驱动安装正常；
- 参数配置：在MAX中配置模拟输入/输出、数字I/O的参数（如量程、采样速率、通道类型）；
- 程序编写：通过LabVIEW图形化编程，搭建采集、显示、存储的程序，运行后即可实现数据采集与控制。
四、常见误区
很多新手在使用PCI-6221时，会因误解参数或操作不当导致设备无法正常工作，以下是官方明确的常见误区，逐一拆解：
1. 误区1：PCI-6221支持PCIe接口 → 错误！仅支持PCI 2.2总线，无法直接插入PCIe插槽，需搭配转接卡；
2. 误区2：无需接线端子板，可直接连接传感器 → 错误！无内置接线端子，必须搭配DB-37接线端子板（如SCB-68）才能连接外部设备；
3. 误区3：采样速率250 kS/s，就是所有通道同时达到该速率 → 错误！250 kS/s是单通道最大速率，多通道分时采样时，速率会按通道数量均分；
4. 误区4：模拟输出可驱动大功率设备 → 错误！每通道最大输出电流仅±5 mA，无法驱动电机、大功率继电器，需搭配功率放大器；
5. 误区5：Windows 11系统可正常使用 → 错误！官方未明确支持Windows 11，可能出现驱动安装失败、设备无法识别的问题，建议使用Windows 10系统；
6. 误区6：无需安装NI-DAQmx驱动，直接用LabVIEW即可 → 错误！NI-DAQmx驱动是设备与软件通信的核心，未安装驱动，LabVIEW无法识别设备。
五、总结：NI PCI-6221，入门级DAQ卡的最优选择之一
综合官方参数与实际应用场景，NI PCI-6221的核心优势的是「均衡」——没有极致的性能，但能满足绝大多数基础数据采集需求；没有复杂的操作，但能让新手快速上手；没有过高的价格，却能保证工业级的精度与稳定性。
对于新手而言，它是了解数据采集原理、学习LabVIEW编程的绝佳工具；对于教学、中小型项目而言，它是性价比极高的选择。只要避开上述误区，按照官方推荐的流程操作，就能充分发挥其功能。
最后提醒：若需更精准的参数查询，可前往NI官方网站，搜索“PCI-6221”下载完整数据手册，所有参数以官方手册为准；若在使用过程中遇到设备识别、参数配置等问题，可参考NI官方技术支持文档，或联系NI客服获取帮助。
