在智能家居、无线穿戴、物联网设备量产与研发场景中，WiFi、蓝牙、ZigBee等无线设备的射频性能检测，是把控产品通信稳定性、兼容性的核心环节。相比于传统单端口、单制式测试仪器，多路一体化综测仪凭借高效、精准、兼容广的优势，成为行业主流选型。

今天就给大家科普一款工业级主流设备——极致汇仪WT-208无线网络多路测试仪。本文所有参数、性能指标、功能特性均严格参照官方技术规格书（文件编号：ITEST-WI-YX-12/A），无夸大、无虚标，力求严谨专业，适合研发工程师、产线测试人员、行业从业者参考学习。

一、设备定位：多合一无线射频综合测试设备

极致汇仪WT-208是深圳极致汇仪推出的多端口、多制式无线网络综测仪，核心定位是覆盖消费级、IoT无线设备的研发调试、产线批量测试、性能校验全场景。区别于单一功能测试仪，它无需更换硬件模块，即可完成多类无线协议的射频指标测试，同时支持多路并行测试，大幅提升测试效率。

其核心适配场景包含：无线路由器、无线网卡、蓝牙穿戴设备、ZigBee物联网终端、短距离无线通信模块等产品的Tx发射、Rx接收、信号质量、频谱特性等全套射频测试。

二、核心硬件参数

本章节所有参数均摘录自WT-208官方技术文档，为设备标准出厂指标，区分规格标称值与典型实测值，保证数据严谨性。

1. 射频频率与带宽能力

WT-208覆盖民用主流2.4G、5G双射频频段，完全适配主流无线通信协议：

• 分析仪输入频率范围：2400MHz～2500MHz（2.4G频段）、4900MHz～6000MHz（5G频段）
• 中频带宽：120MHz（±60MHz）
• 采样速率：120MHz
• 波形捕获时长：分析仪10ms、信号源20ms

2. 功率测试精度与动态范围

功率精度是射频测试仪的核心核心指标，直接决定测试数据的可信度，WT-208官方标称参数如下：

• 分析仪输入功率范围：峰值+30dBm，平均+25dBm
• 输入功率精度：标称±0.5dB，典型值±0.3dB
• 信号源输出功率范围（CW信号）：0dBm～-100dBm
• 输出功率精度：0～-90dBm区间标称±0.75dB（典型±0.5dB）；-90～-100dBm区间标称±1.50dB（典型±1.00dB）

3. 信号纯净度与相位噪声指标

信号底噪、杂散、相位噪声决定了设备弱信号测试、高精度测试能力，官方核心参数：

• 固有杂散底噪（无信号状态）：≤-80dBm
• 带内杂散（CW信号，＞-55dBm）：标称≤-40dBc，典型≤-50dBc
• 积分相位噪声：2.4G频段≤0.4°（100Hz～1MHz）；5G频段≤0.6°（100Hz～1MHz）
• 信噪比：分析仪≥55dB（100KHz RBW）；信号源标称≥60dB、典型≥70dB（100KHz信号带宽，-10dBm功率）

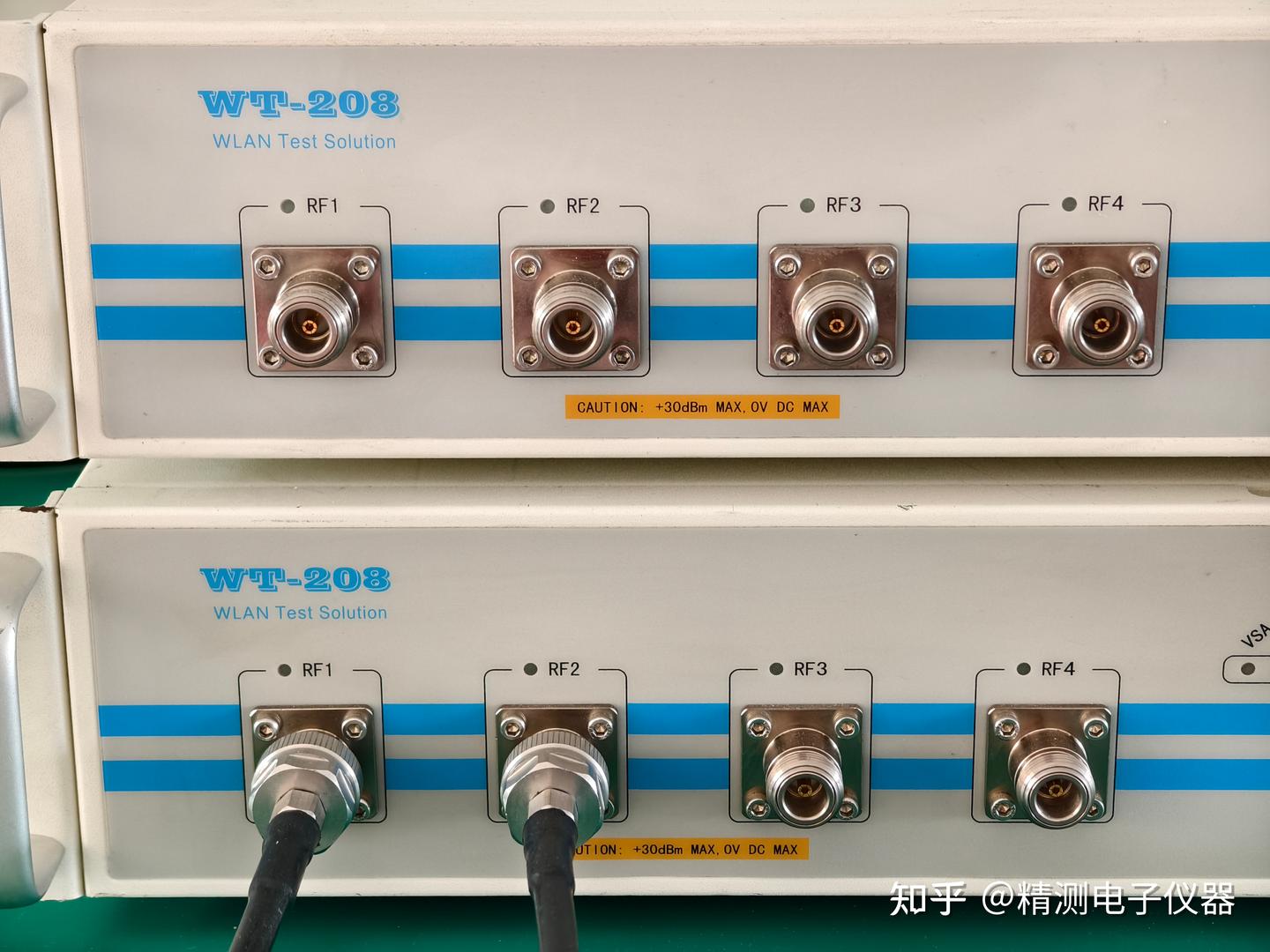

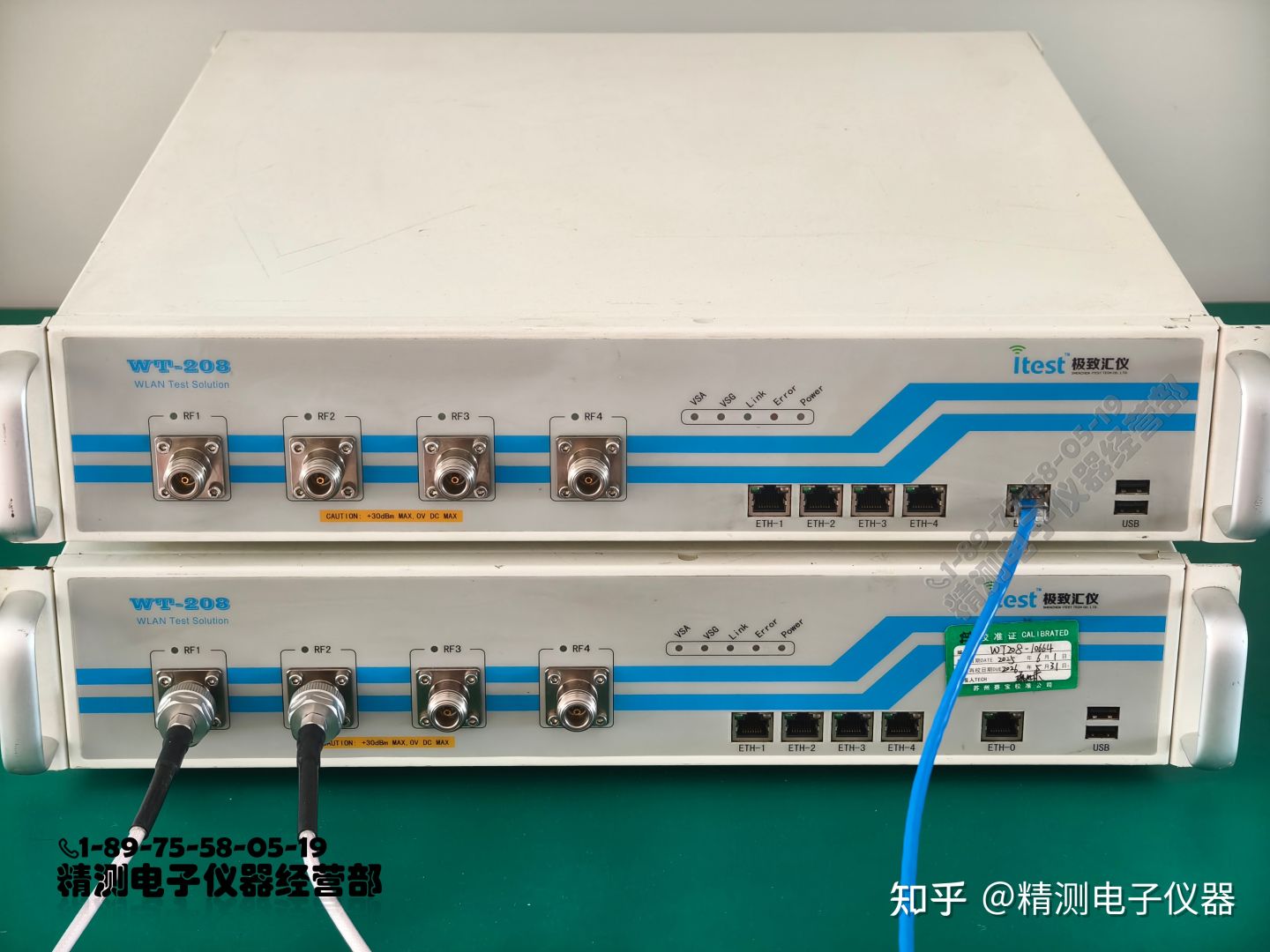

4. 端口核心特性

WT-208的核心差异化优势为多路并行测试能力，官方明确端口性能参数：

• 端口隔离度：＞90dB，彻底杜绝多路并行测试时的信号串扰，保障多设备同时测试的稳定性
• 端口切换时间：VSA/VSG切换均≤1ms，响应速度快，适配高速产线测试
• 回波损耗：分析仪、信号源端口均＞13dB
• 最大支持测试规格：可直连4个AP、支持4款不同产品同时并行测试，测试效率为传统双端口仪器的2倍

5. 时基与硬件基础参数

• 振荡器类型：OCXO恒温晶振，保障长期测试精度稳定性
• 初始频率精度（25℃，预热60分钟）：＜±0.05ppm
• 年老化率：＜±0.1ppm/年
• 温度稳定性：＜±0.01ppm（参照25℃）
• 预热达标时间：＜5分钟（25℃环境，精度达±0.1ppm）

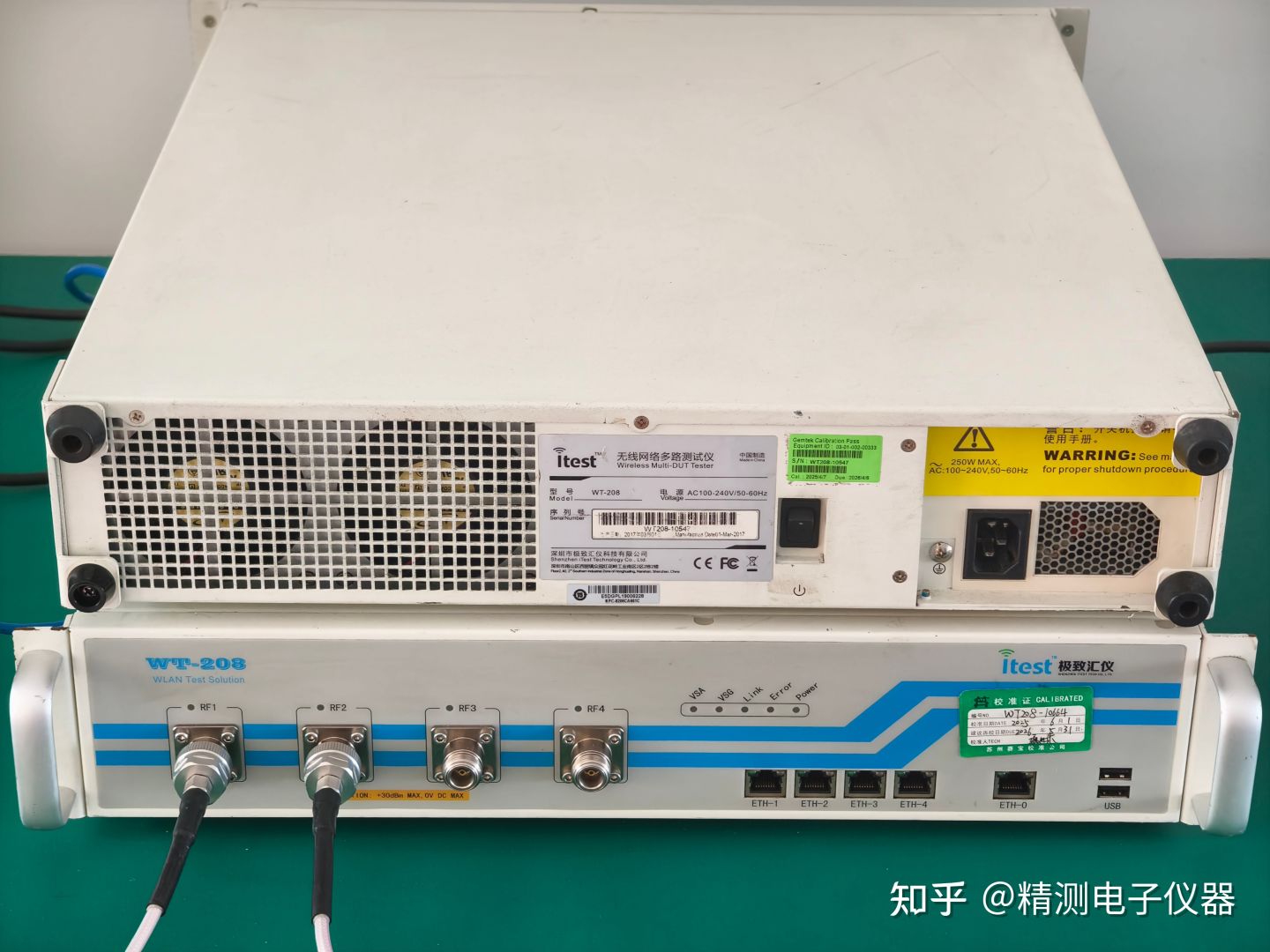

6. 机械与电气环境参数

• 设备尺寸：440mm（宽）×501.4mm（深）×88.1mm（高）
• 设备净重：11.9kg
• 供电规格：110～240VAC、50/60Hz
• 功耗：最大功耗＜100W，待机功耗＜5W
• 工作温度：+10℃～+55℃；存储温度：-20℃～+70℃
• 有效精度温度区间：+20℃～+30℃
• 工作湿度：15%～95%RH（无冷凝）
• 校准周期：推荐24个月；官方质保：硬件12个月、软件终身更新

三、支持测试协议与完整测试项目

WT-208为多协议一体化测试设备，官方明确支持WLAN、蓝牙、ZigBee三大主流无线制式，覆盖全版本协议，无付费扩容限制。

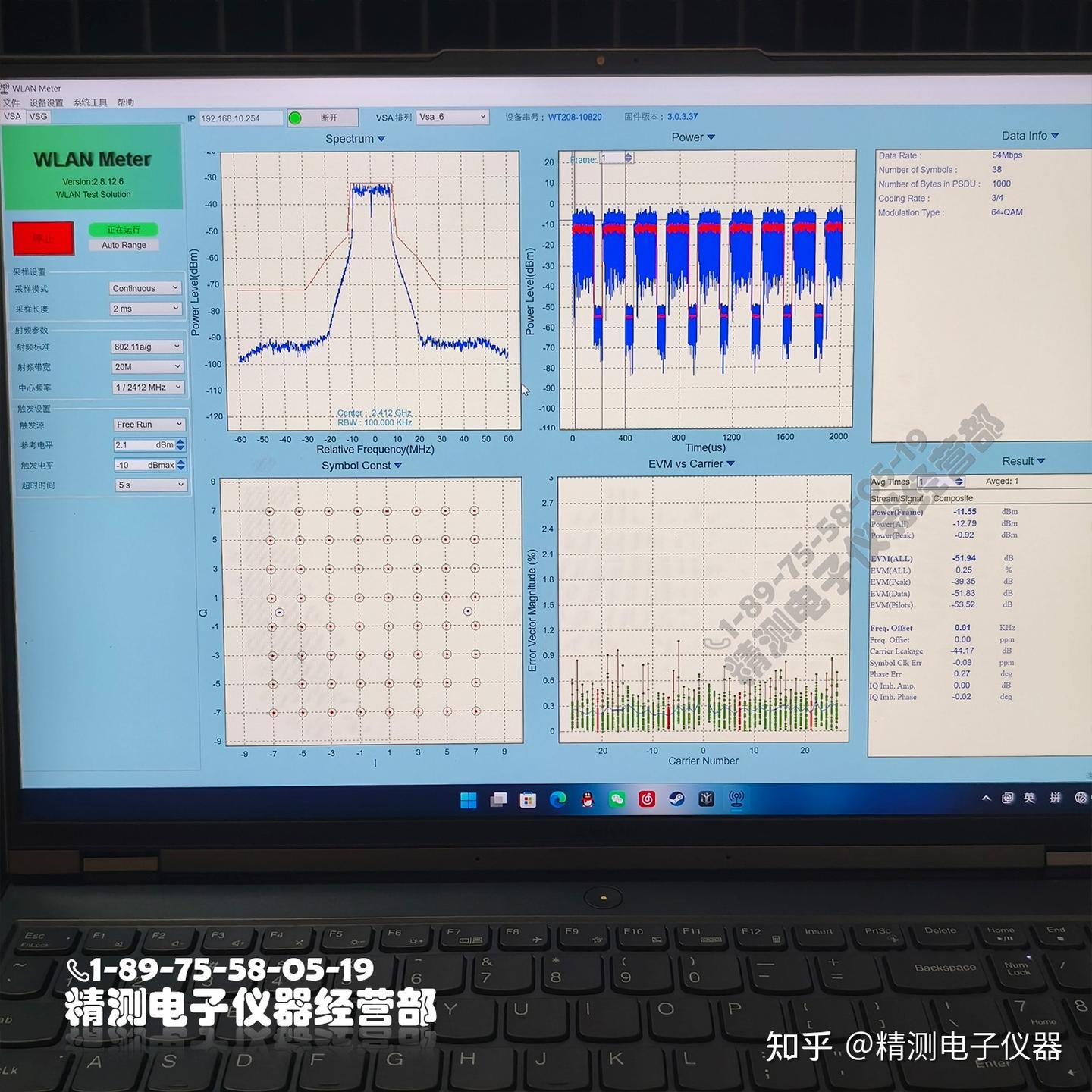

1. WLAN（WiFi）测试

支持标准：802.11a/b/g/n/ac/p，覆盖2.4G+5G全频段WiFi设备，核心测试项目官方标称如下：

• EVM误差矢量幅度：20M带宽≤-44dB（典型-49dB）、40M带宽≤-42dB（典型-46dB）、80M带宽≤-40dB（典型-43dB）
• 功率测试：峰值功率、平均功率、RMS功率、无间隙平均功率
• 信号质量：I/Q幅度失衡、相位误差、频率误差（校准后≤±0.2ppm）
• 频谱特性：频谱模板、频谱平坦度、邻道泄漏、杂散辐射、CCDF曲线分析
• 波形分析：眼图、上电/下电斜坡、PSDU数据解析、原始IQ信号捕获

2. 蓝牙全版本测试

完整兼容蓝牙经典版+低功耗版，覆盖全主流迭代版本：1.0/2.0/2.1/3.0/4.0/4.1/4.2/5.0（含BLE），核心测试项目：

• 发射指标：输出功率、频谱、20dB带宽、带内杂散、频率偏移、频率漂移
• 调制指标：EDR模式EVM（残余≤-35dB）、载波频率容差
• 接收指标：接收灵敏度、邻道选择性、阻塞性能、互调性能、误码率测试

3. ZigBee（802.15.4）物联网测试

适配短距离物联网通信场景，官方支持ZigBee协议全套射频测试：输出功率、功率谱密度、频率容差、EVM、LO泄漏、相位误差、符号时钟误差、CCDF分析等，完全满足IoT模块量产测试标准。

四、设备核心优势

不做主观夸大，结合官方参数与设备特性，总结WT-208区别于普通综测仪的核心亮点：

1. 高隔离多路并行测试，效率翻倍

＞90dB的超高端口隔离度，彻底解决多设备并行测试串扰问题，支持4设备同时测试，产能是传统双端口仪器的2倍，完美适配中大规模产线量产需求。同时支持1-4组屏幕灵活拆分，可无缝对接现有产线工位，无需改造产线布局。

2. 高精度低底噪，兼顾研发与量产

依托OCXO恒温晶振、≤-80dBm的极低底噪、亚dB级功率精度，既能满足产线快速批量校准测试，也可支撑研发端高精度性能调试、极限指标验证，一台设备覆盖全流程需求。

3. 全协议兼容，无需硬件迭代

出厂标配WiFi、蓝牙、ZigBee全主流协议，覆盖消费电子、物联网绝大多数无线设备，无需额外加装模块、无需付费升级，长期使用性价比极高。同时兼容超200款ATE自动化测试软件，适配自动化产线搭建。

4. 低功耗高稳定性，适配长期作业

整机最大功耗＜100W，待机低至5W，搭配严苛的温度、湿度适配标准，可长期稳定运行于车间、实验室等各类场景，故障率低、维护成本低。

五、适用场景科普

1. 产品研发阶段：无线模块、路由器、蓝牙设备、IoT终端的射频性能调试、指标验证、故障定位；

2. 产线量产测试：批量校准、出厂质检、不良品筛选，依托多路并行能力大幅提升产能；

3. 品质检测与认证辅助：对标行业标准，校验设备射频合规性，辅助产品送检认证；

4. 高校/实验室科研测试：短距离无线通信技术研究、信号特性分析、教学实验设备。

六、总结

极致汇仪WT-208并非噱头型综测设备，而是一款参数扎实、功能全面、场景适配性极强的工业级无线测试仪器。从官方严苛的相位噪声、功率精度、端口隔离度参数，到多路并行、全协议兼容的功能设计，都精准贴合当下无线设备研发、量产的核心痛点。

对于需要兼顾测试精度、测试效率、设备通用性的企业和研发人员来说，WT-208是一款性价比与专业性兼备的主流选型。
