逛车展送的可充电手持小风扇，拆开后发现用的一次性电池，这么离谱的吗？

平时我们拆过不少平价数码产品，见过偷删电路、空贴元件、缩水电容的，但今天这款小风扇，属实让我大开眼界。

这款风扇是我逛广州车展，登记个人看车意向后拿到的品牌定制赠品，做工中规中矩，毕竟是赠品，也不能强求太多。

它外观可爱小巧、支持Type-C充电、有充电指示灯、有工作灯、按键灵敏，从外到内看着完全是正经可充电便携风扇。

但本着职业习惯，我还是全程拆解、逐电路分析、核对每一颗元器件。

拆完之后我真的直呼离谱：风扇厂商做了一套完整的充电控制电路，最后却偷偷装了一节不可充电电池！

今天就带着大家跟着我的实拍拆解步骤，一步步扒开这款“伪装可充电”风扇的猫腻，看完你可能会对电子类赠品多几分警惕。

第一步：外观初判，中规中矩略带“正品质感”

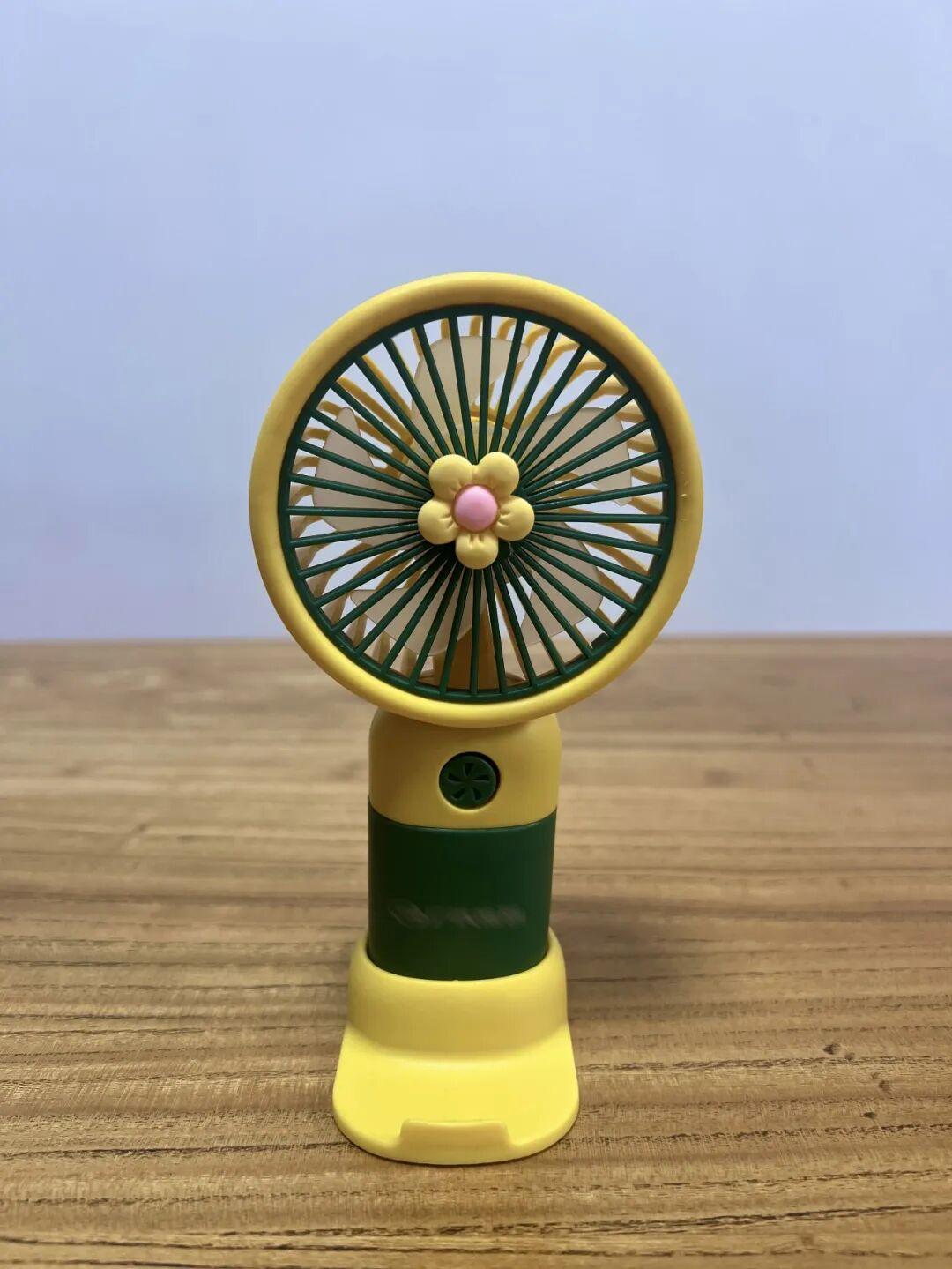

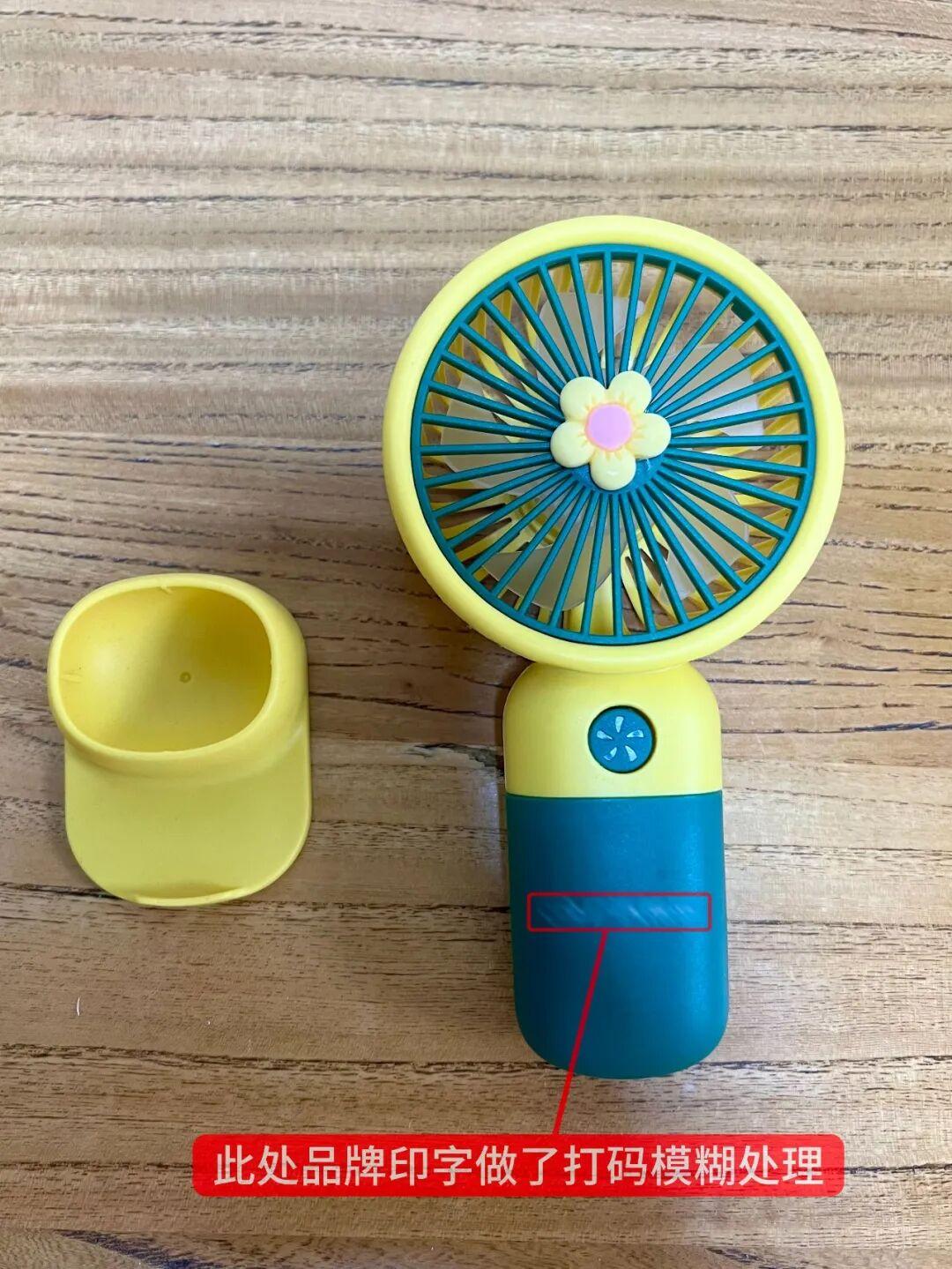

拿到这款风扇，先看整体外观。

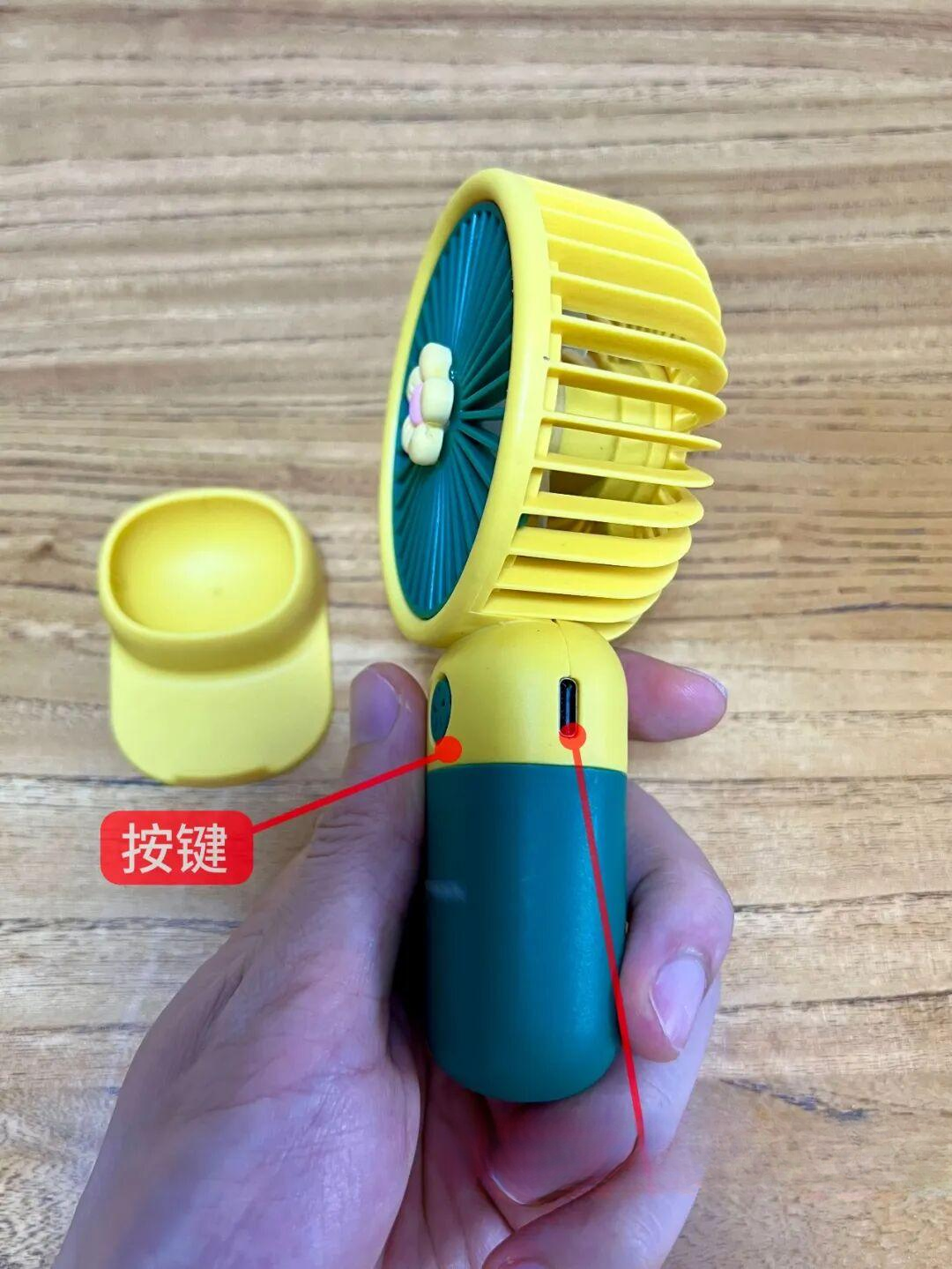

标准手持风扇造型，机身带汽车品牌定制印字，配备主流Type-C充电接口、按键（控制风扇启停兼三档风速切换）、灯光提示功能一应俱全。

单看外观，99%的人都会认定：这是一款可以反复充电、循环使用的便携充电小风扇。

第二步：开盖拆解，内部电路板采用单芯片精简电路方案

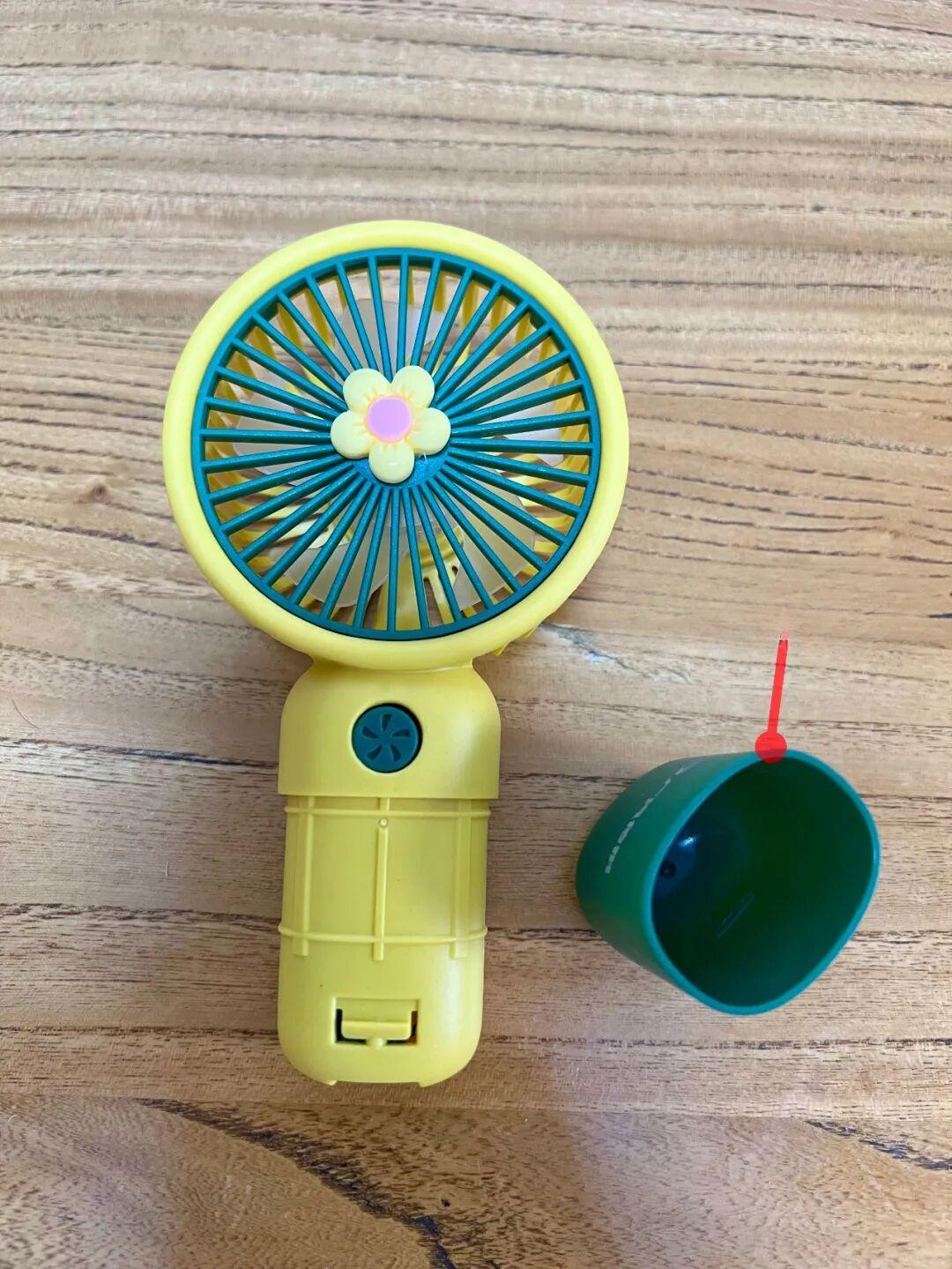

手持部分是个绿色的套筒，稍微用些力就可以扒拉下来。

然后有点像剥花生，在上下壳的接缝处稍微用力，就可以把两个壳分开：

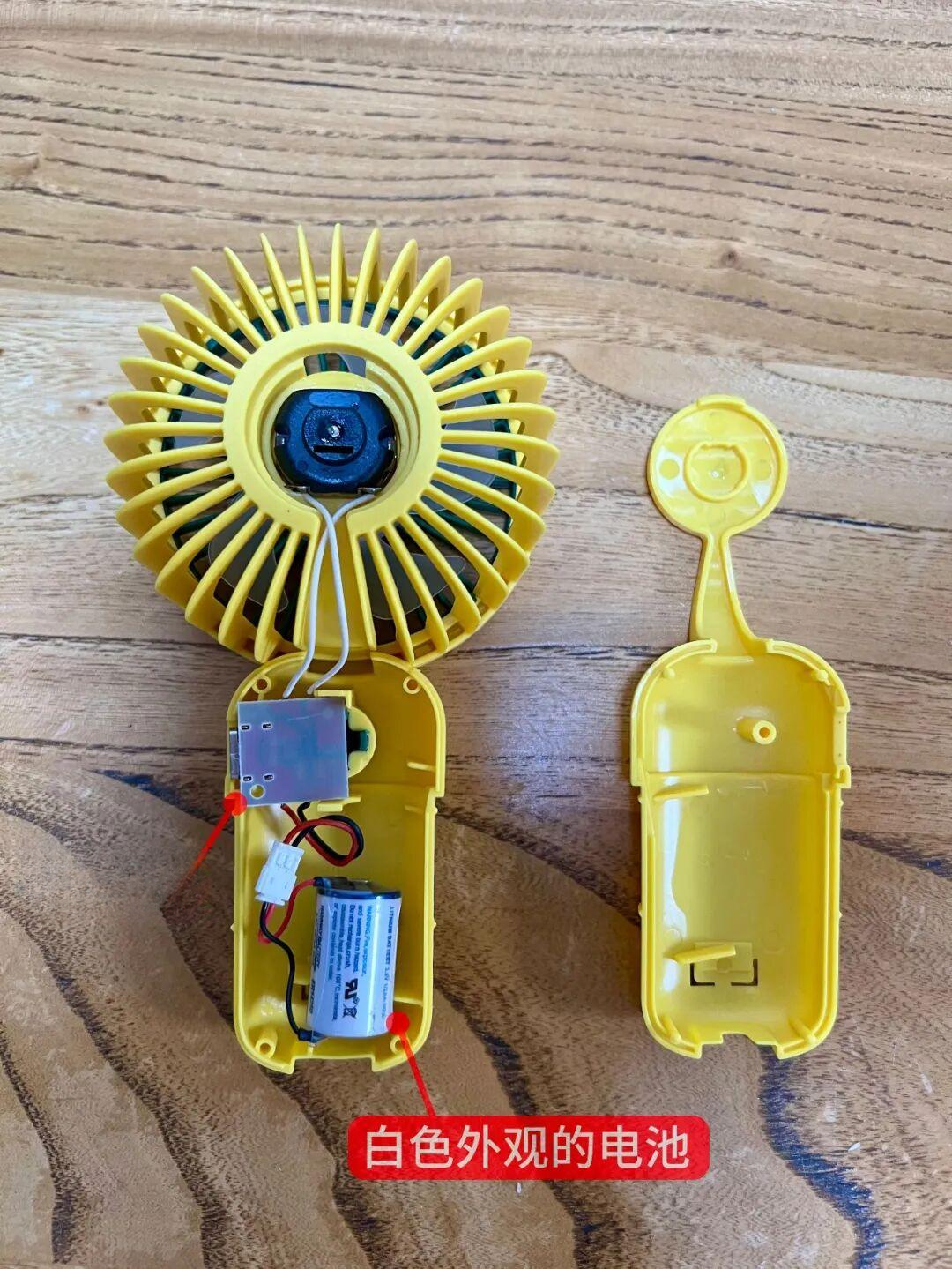

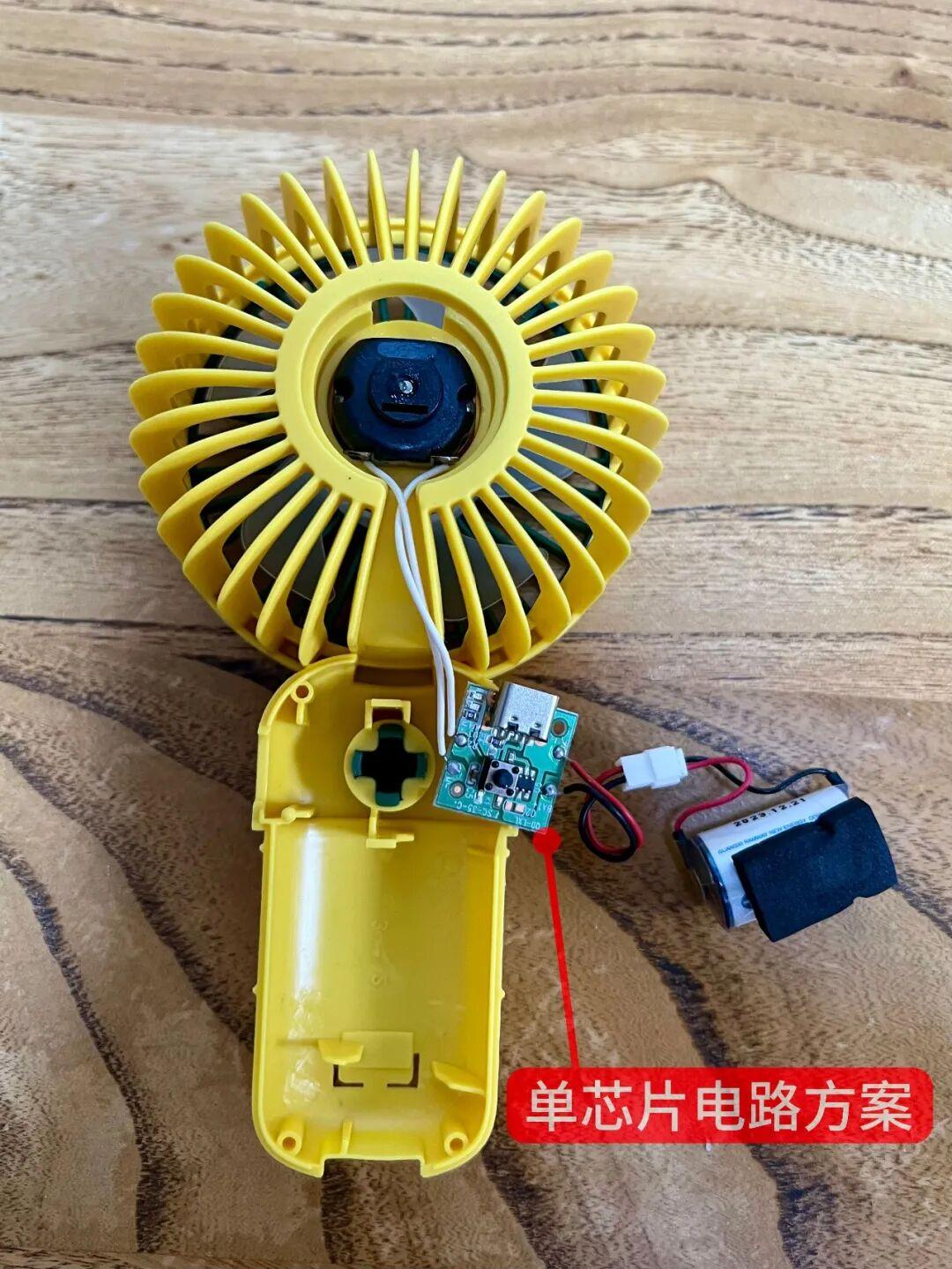

拆开的瞬间我有点意外，全程拆卸简单，没有一颗螺丝，这样造价成本更低了。里面的电路板比较简陋，一眼看出是单面板，连接着一颗白色的小电池。

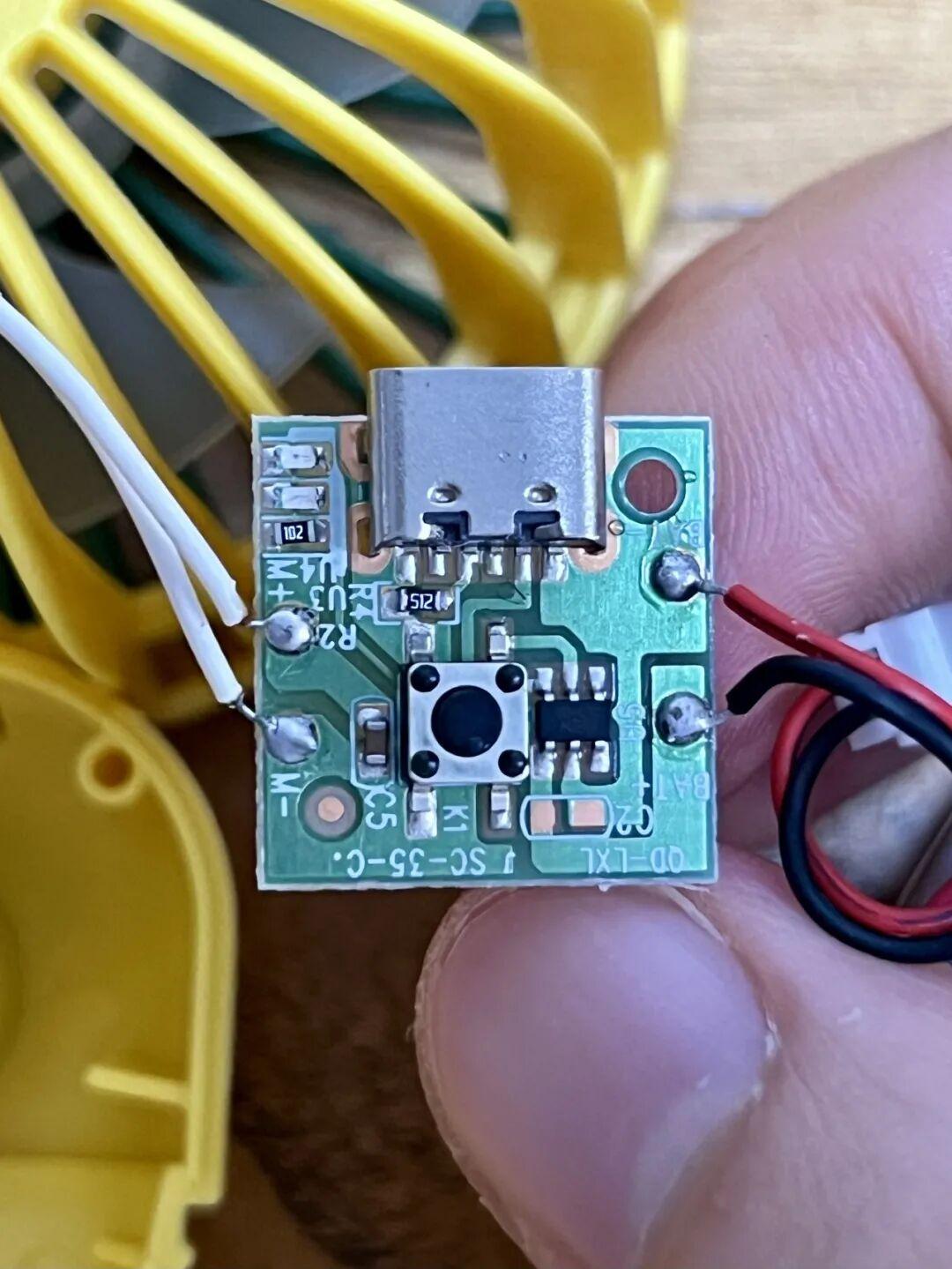

翻到电路板有电子元器件的一面，手持小风扇的功能实现是采用单芯片方案，电路非常精简。

第三步：核心芯片解析，标准SOT23-6主控方案

整机的核心控制，是一颗SOT23-6封装的6脚主控芯片，表面的丝印是“QD-LXL”，根据这个丝印名称没有找到对应的芯片。

通过引脚和电路逻辑核对，与市面便携风扇通用的ASK788专用驱动芯片一致。

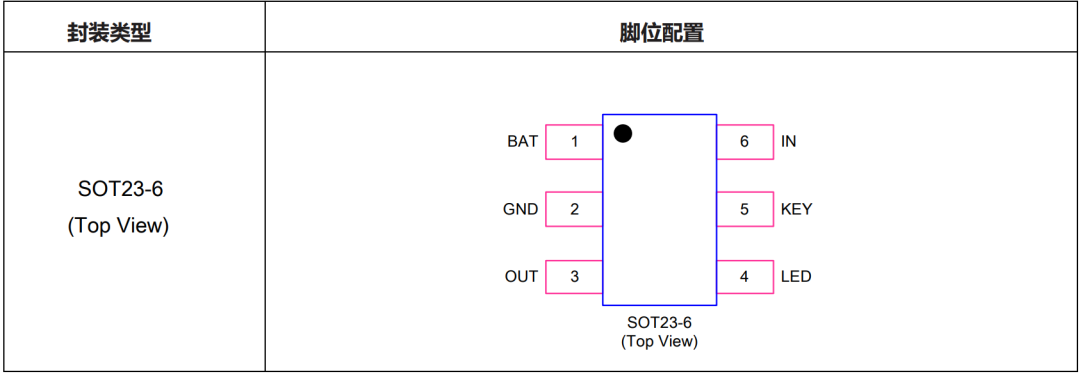

这是一套功能完整的方案，我逐一核对了芯片6个脚的定义，确认为直接采用的官方数据手册参考设计，完全是标准配置。

- 1脚 BAT：电池正极，负责对电池充电、检测电池电压、电池对外供电。

- 2脚 GND：公共接地。

- 3脚 OUT：电机驱动输出，直接控制风扇马达启停工作。

- 4脚 LED：充电指示灯控制引脚。

- 5脚 KEY：按键检测引脚，实现开关机和三档风速调节功能。

- 6脚 IN：USB Type-C电源输入，负责充电供电接入。

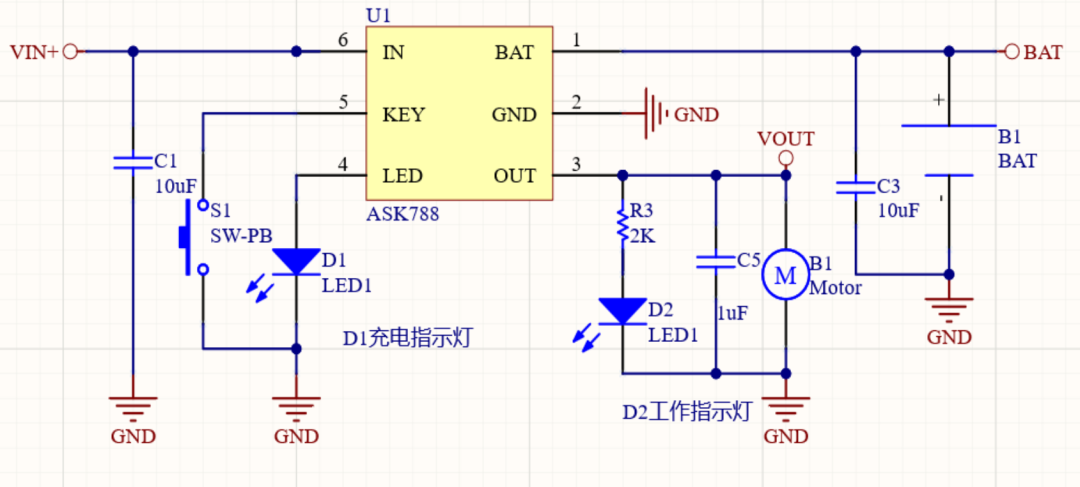

电路原理图为：

单看这颗主控，它自带完整的充电管理、电池检测、电机驱动、灯光控制能力，妥妥的可充电风扇专用芯片方案。

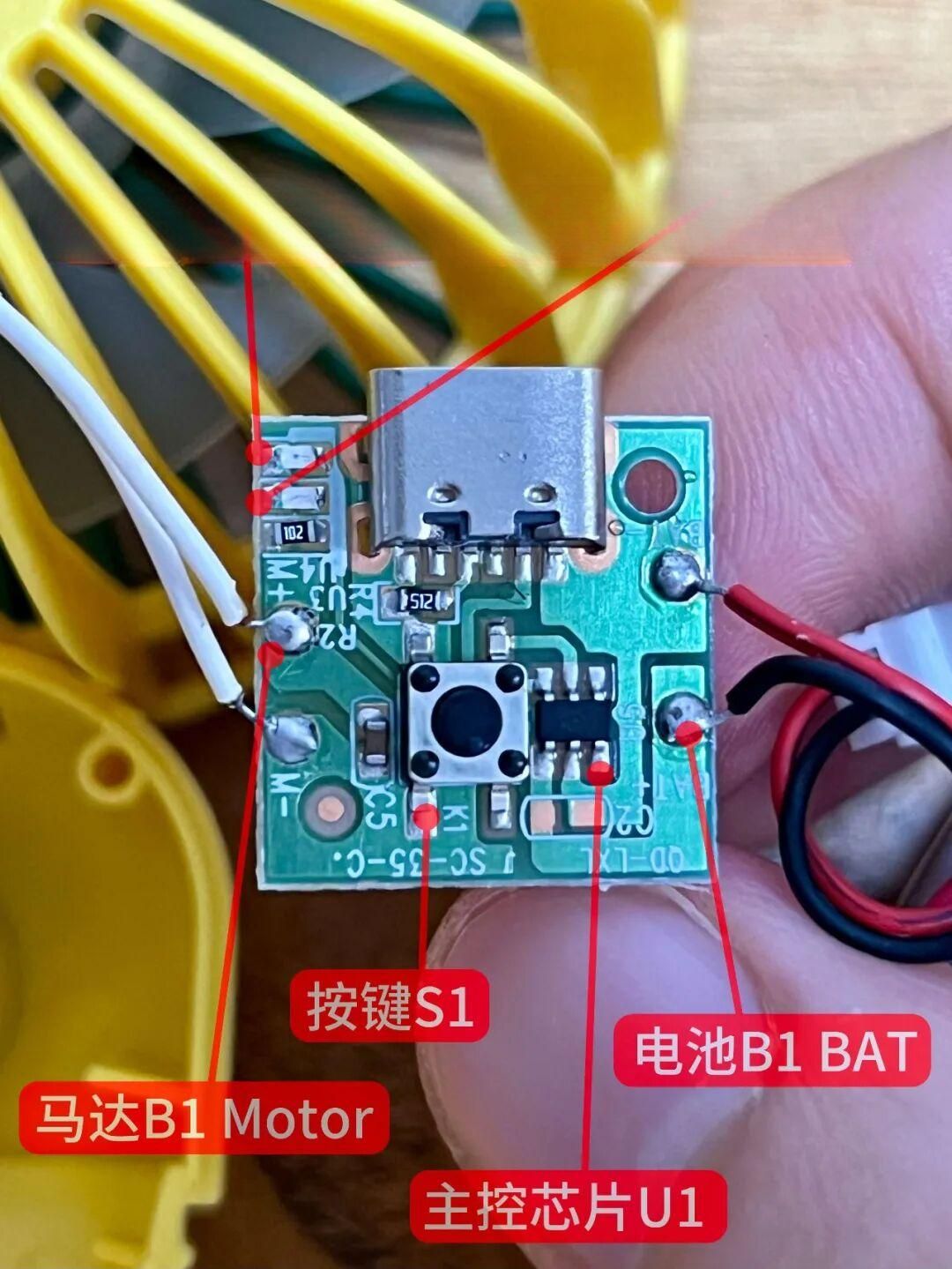

在实物图上标注关键元器件：

第四步：终极发现！可充电电路配“一次性不可充电电池”

就在我以为这是一款还算可以的赠品产品时，配套的电池让我彻底看清了它的猫腻。

整套电路是完整的充电管理架构，单芯片方案支持电池充电、电压检测、过充保护，接口、指示灯、限流电路全部到位，硬件层面具备一切可充电条件。

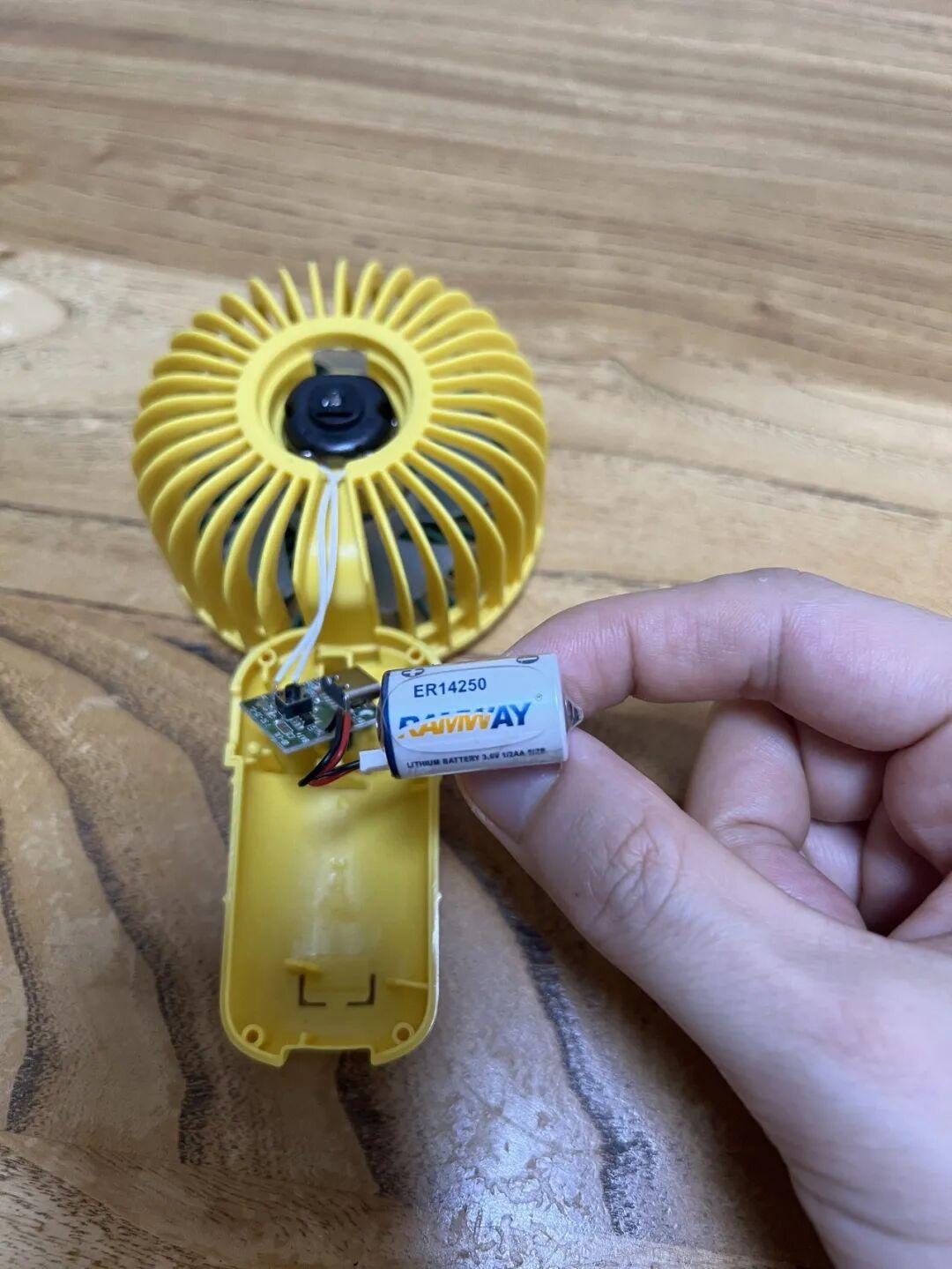

但厂商最鸡贼的地方来了：它内部搭载的，是一节不可充电电池！

这也是这款风扇最矛盾、最具欺骗性的设计。

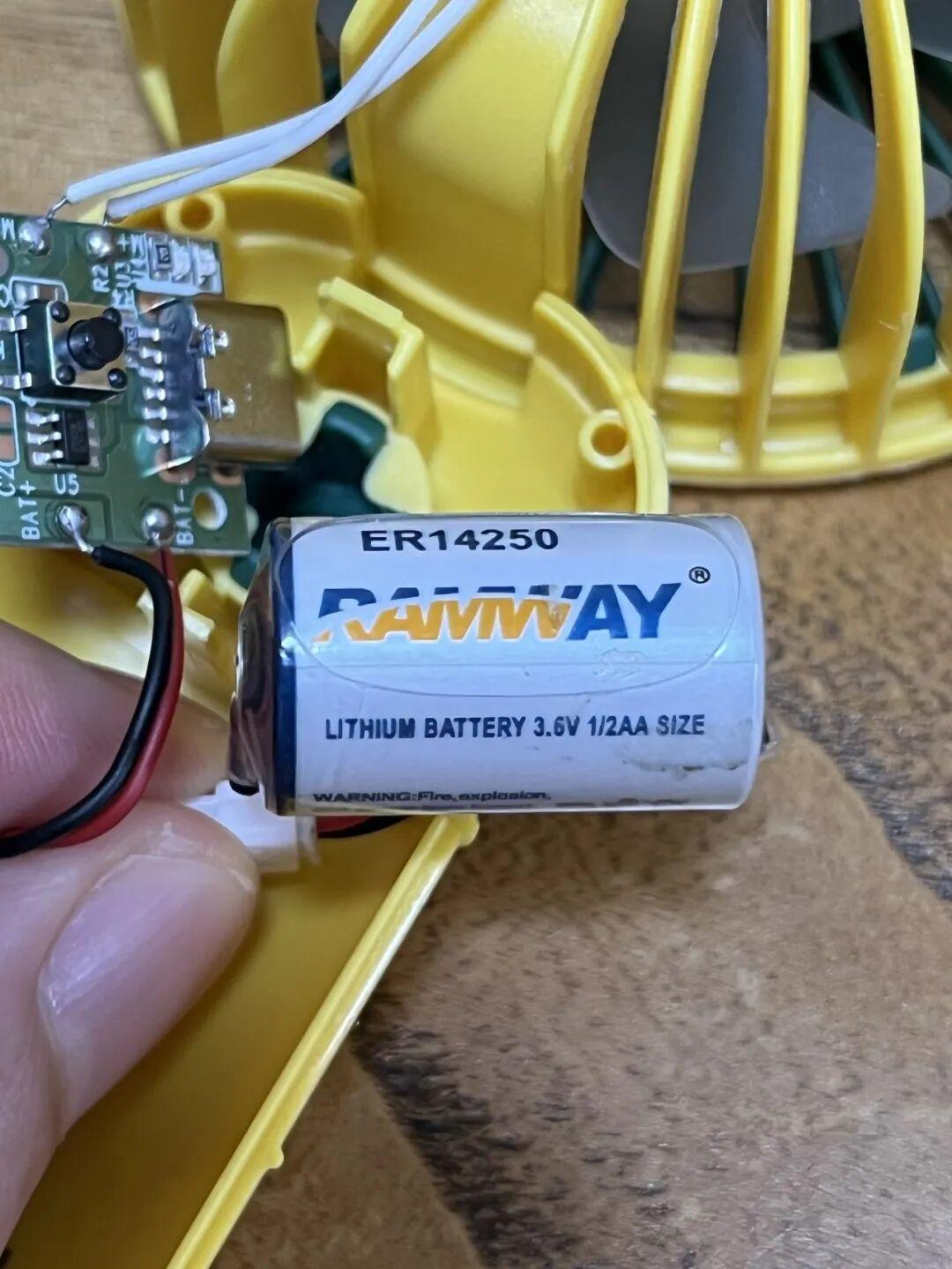

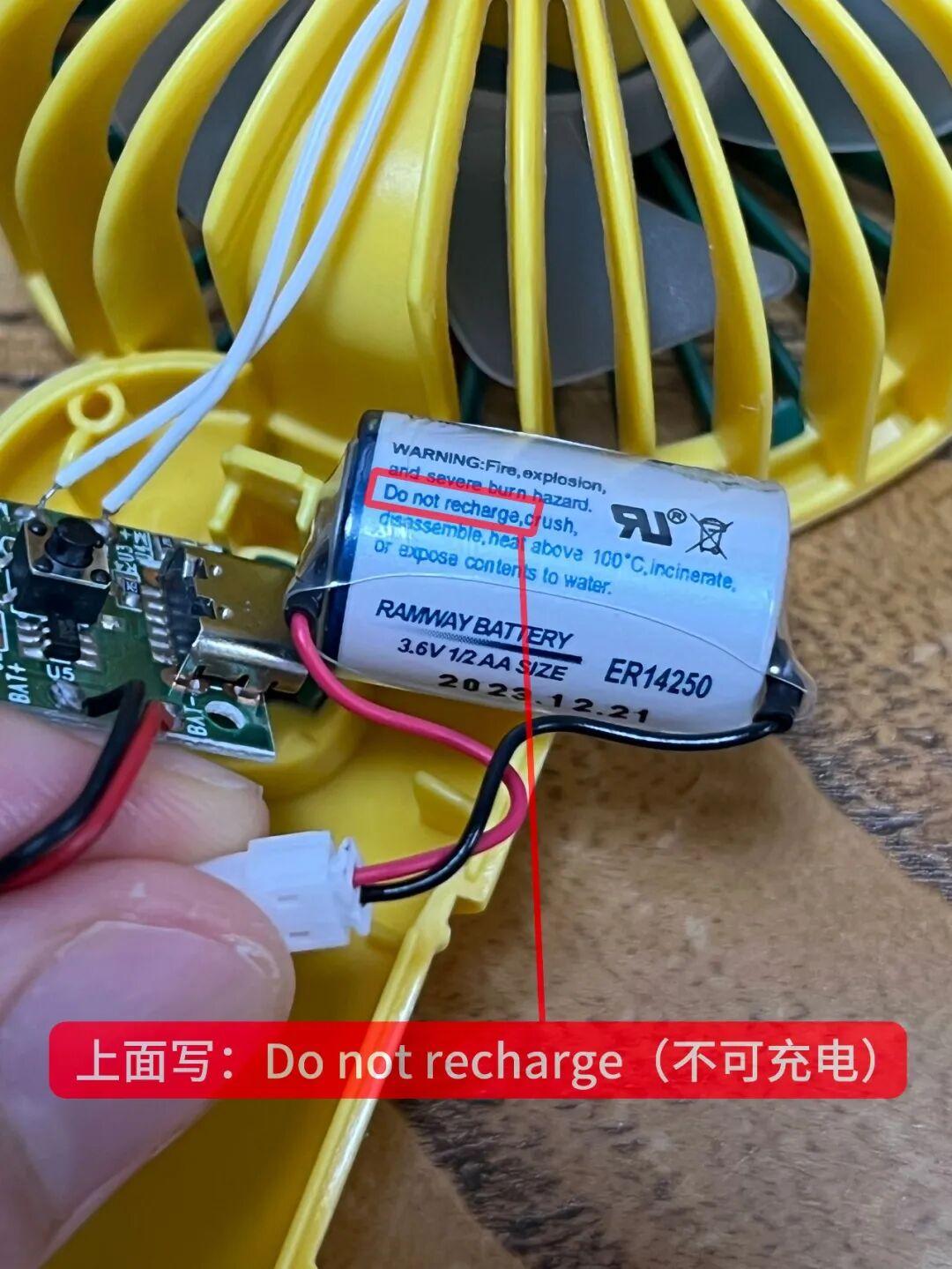

电池的型号为ER14250，属于一次性锂亚硫酰氯电池（Li-SOCl₂），型号数字中的“14”代表电池直径为14毫米，“250”代表电池总高度为25.0毫米。

标称电压3.6V，区别于普通干电池的1.5V和锂电的3.7V。

关键来了，不可充电，强行充电会鼓包、漏液甚至爆炸！

日常使用中，你插上Type-C线，充电灯正常亮，电路正常通电，风扇正常转动，所有反馈都告诉你：它在充电。但实际上，不可充电电池无法储存电能，所谓的“充电”只是空跑电路，完全没有储电效果。

风扇新机自带出厂余电，短期内拔线也能吹风，普通人根本察觉不出问题。可一旦原有电量耗尽，无论你充多久，它都再也存不住电，彻底沦为插电才能用的一次性设备。

为什么厂商要这么设计？

很多人会疑惑：为什么要做一套完整的充电电路，却采用不可充电的电池？

这是数码赠品最精明、最隐蔽的降本逻辑：

1、视觉零破绽，观感拉满

完整的充电口、充电灯、工作灯，外观和正品可充电风扇无差异，作为活动赠品，颜值和体验完全达标，撑得起品牌形象。

2、短期体验完美，很难被发现

新机自带电量，初期使用一切正常，用户不会刻意拆机验证。等电量耗尽发现无法充电时，早已过了活动售后周期，无从追责。

3、极致压缩成本

带保护板的可充电锂电池成本更高，而不可充电电池价格极低。标准化电路批量生产几乎无成本差异，只用更换电池，就能大幅压低整机造价，利润最大化。

最后，这次拆解真的刷新了我对低成本数码产品的认知。

以往的缩水，是少元件、简电路、减功能；而这款风扇的缩水，是选用不及格的核心配件，制造完美的使用假象。

作为一款车企定制赠品，过分偷工减料，把可充电产品做成了一次性消耗品，属实让人唏嘘。

--------------------

后续我会继续拆解更多电子产品，从电路视角带你看透消费电子的隐藏套路，避开智商税。

喜欢硬件拆解、电路科普，欢迎关注「电路啊」，持续更新硬核干货。
