两毛钱包邮的充电打火机，拆解分析其电路原理

一、产品简介

两年前在某多上刷到这个两毛钱包邮的充电打火机，当时下巴都惊掉了，不要说快递费了，一盒火柴的价钱都不够。

尽管看起来像假的，结果下单到手后还蛮实用，真的能充电打火。

二、拆解过程

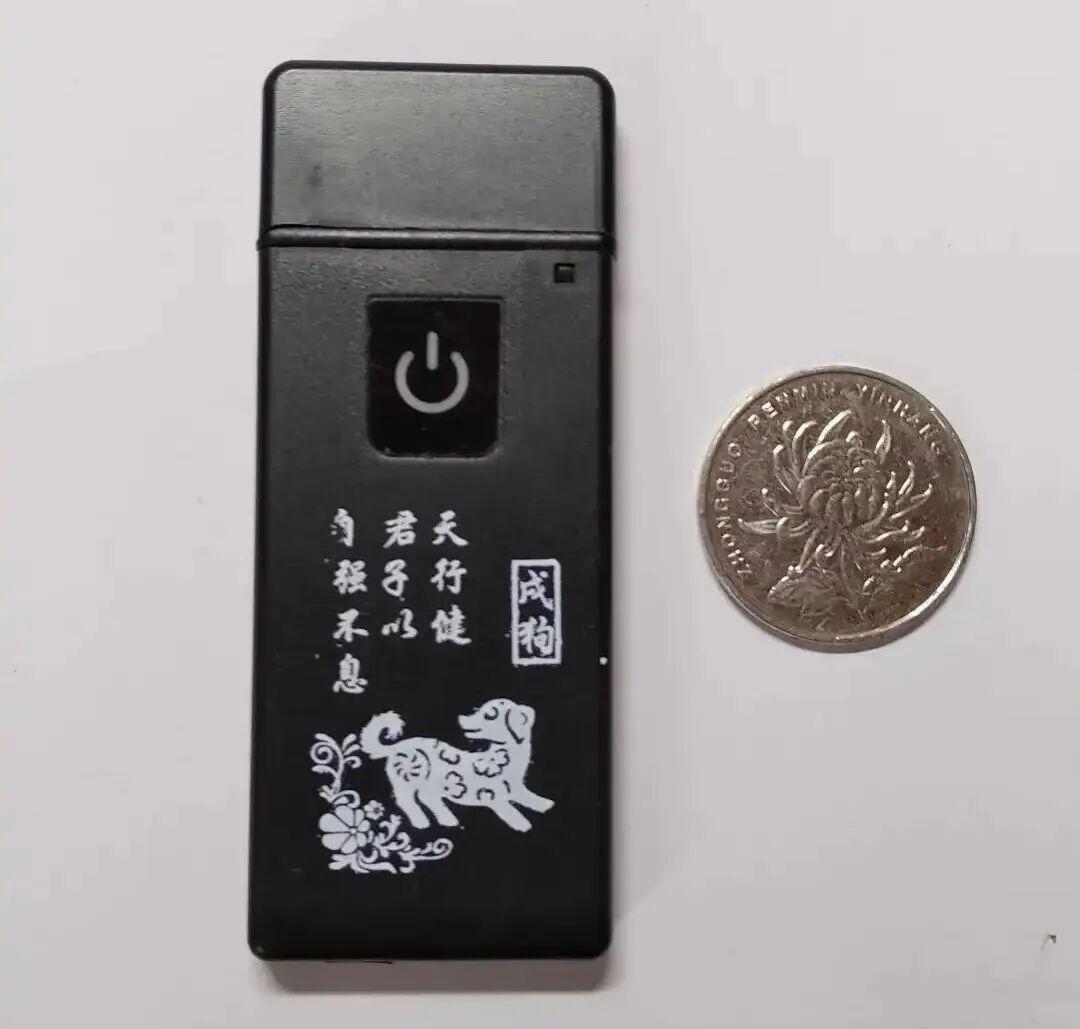

充电打火机正面：

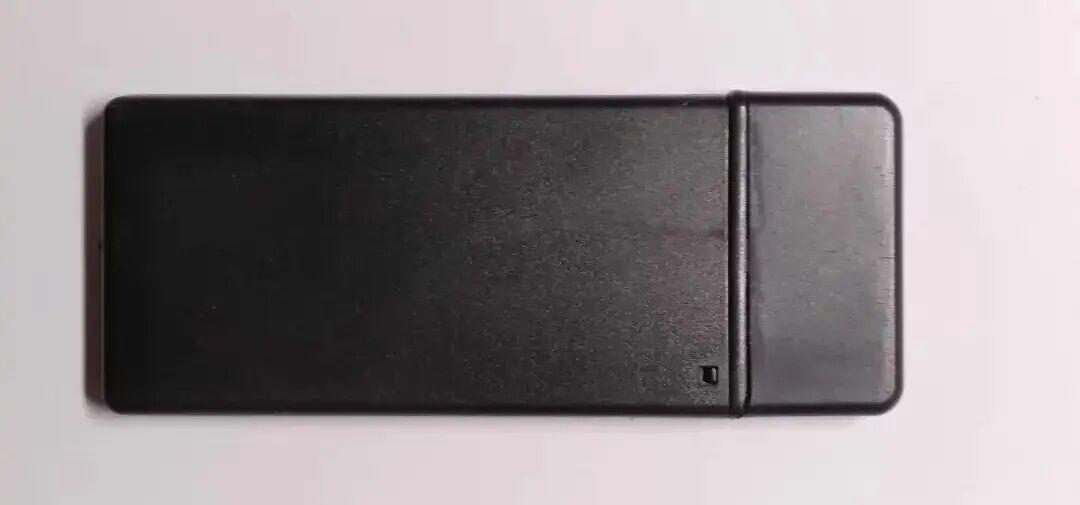

充电打火机背面：

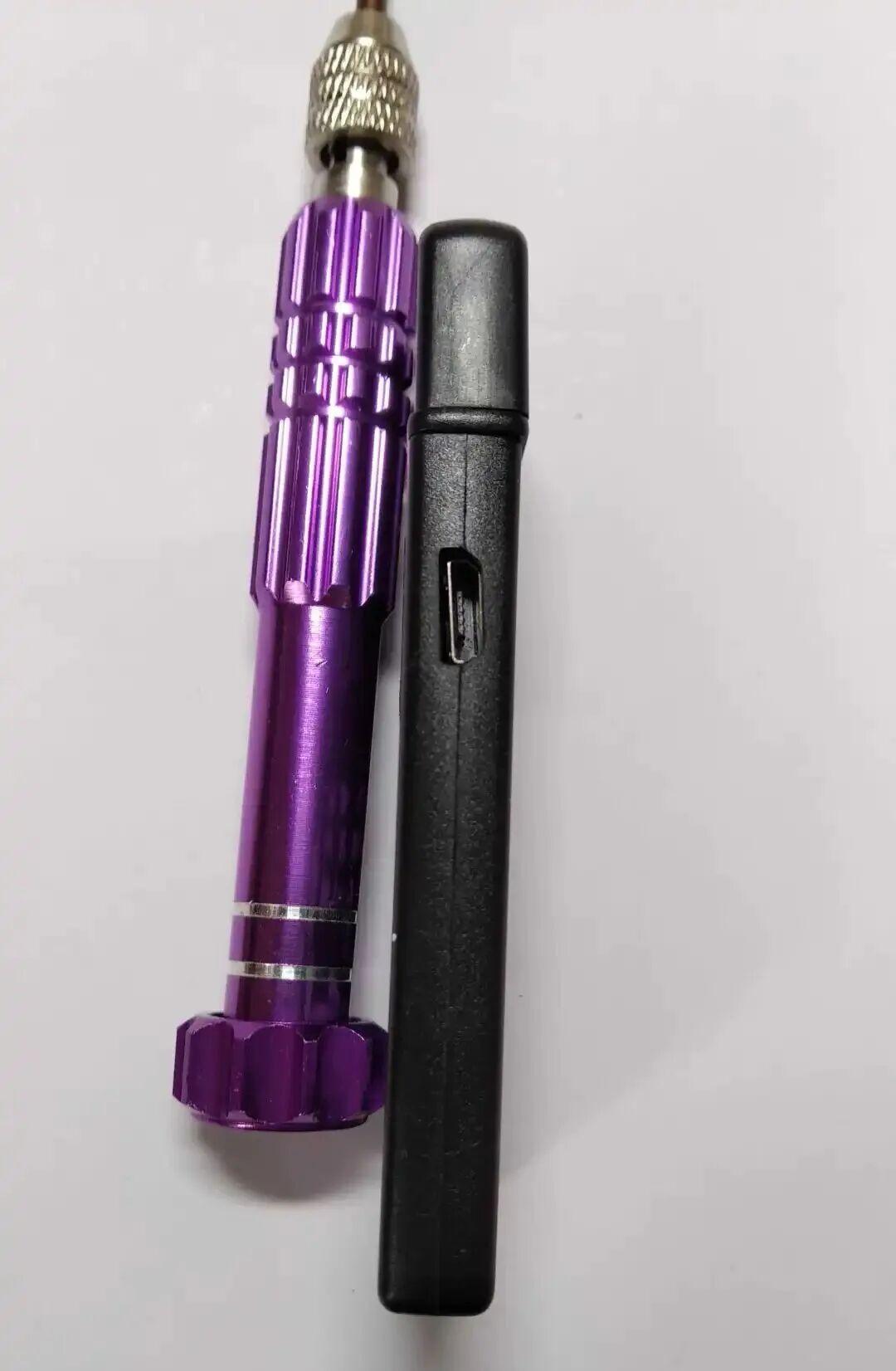

充电打火机侧面，USB充电口：

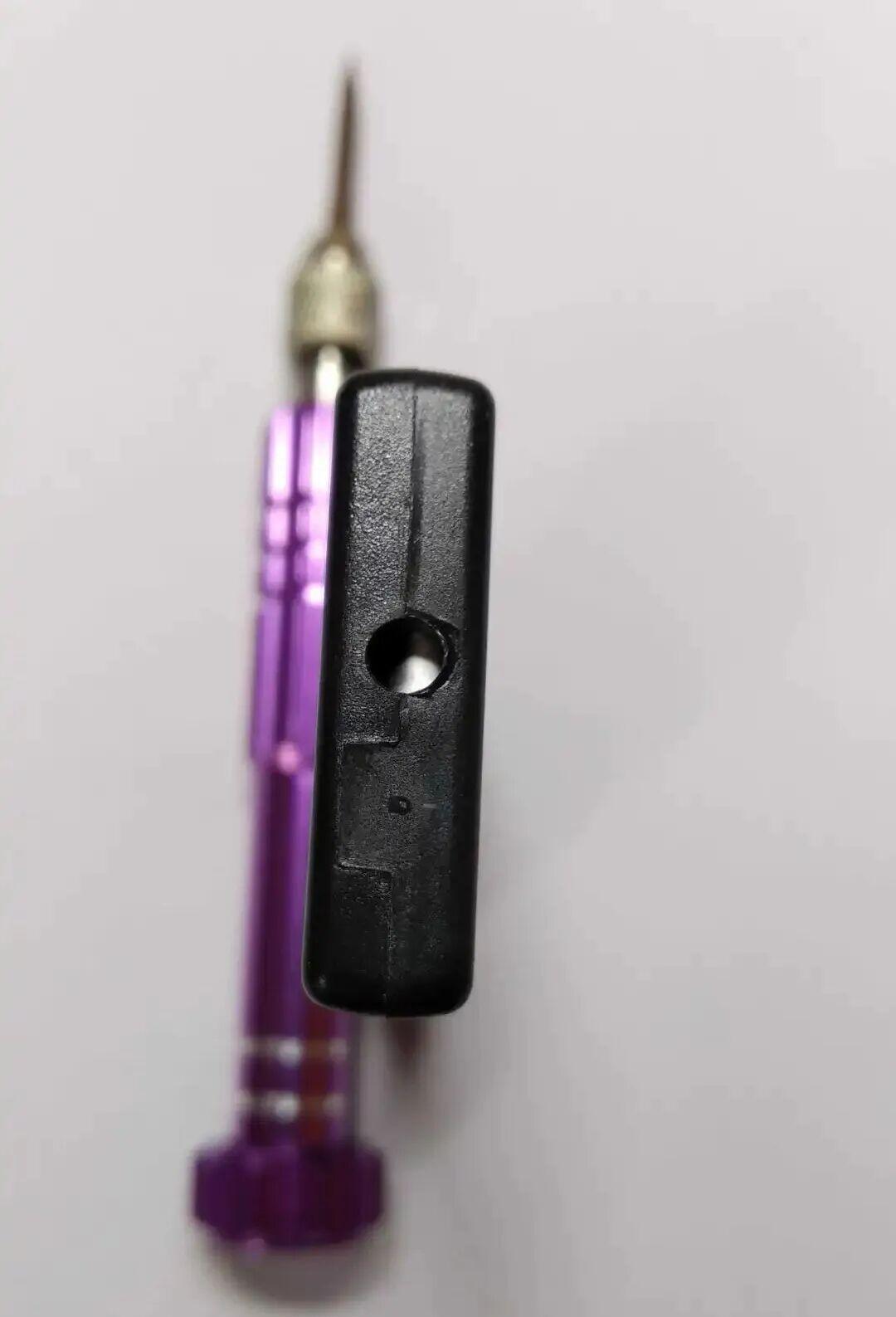

充电打火机底部，预留无用口：

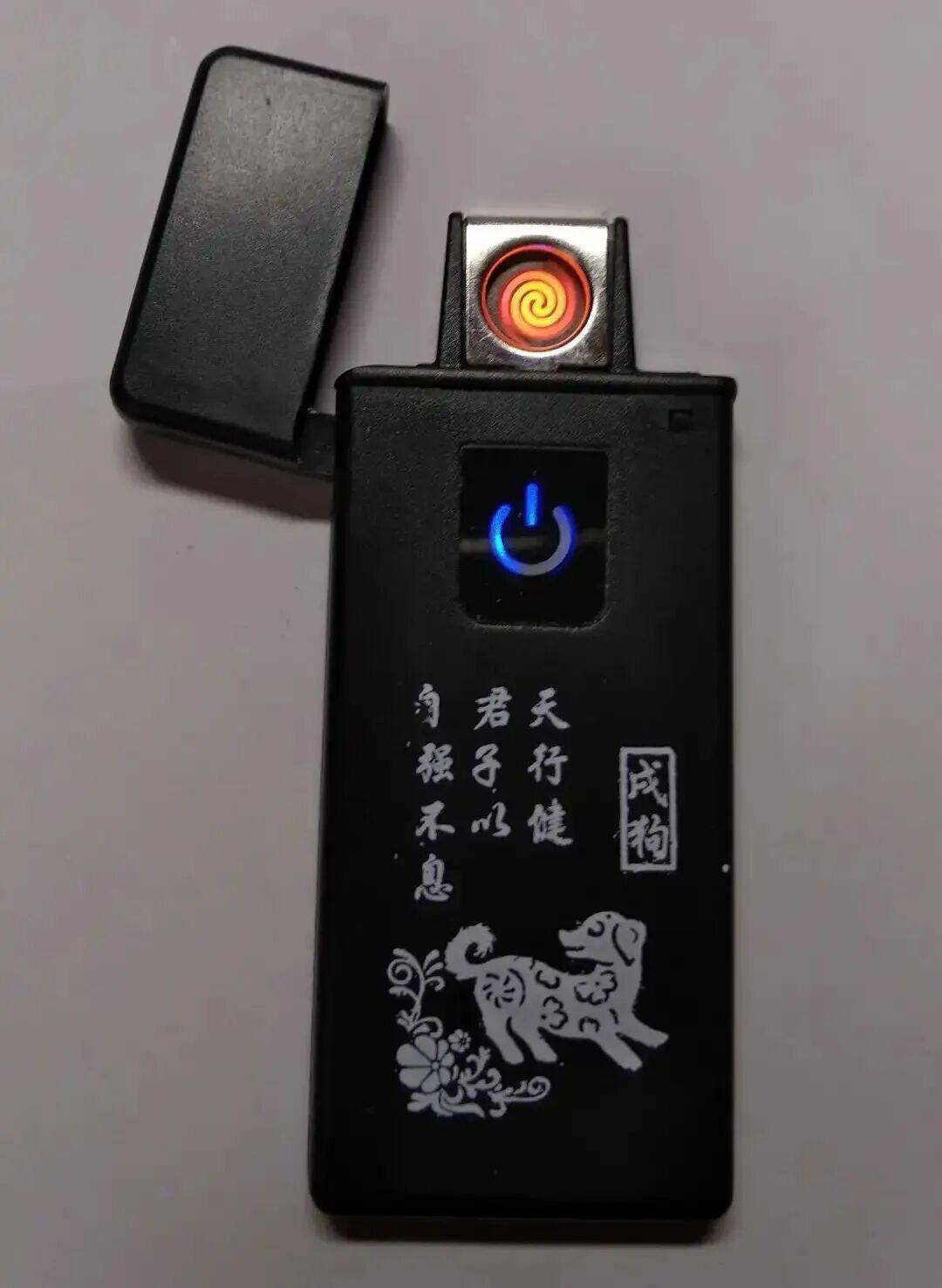

充电打火机打开保护盖，触摸开关指示灯蓝色亮起：

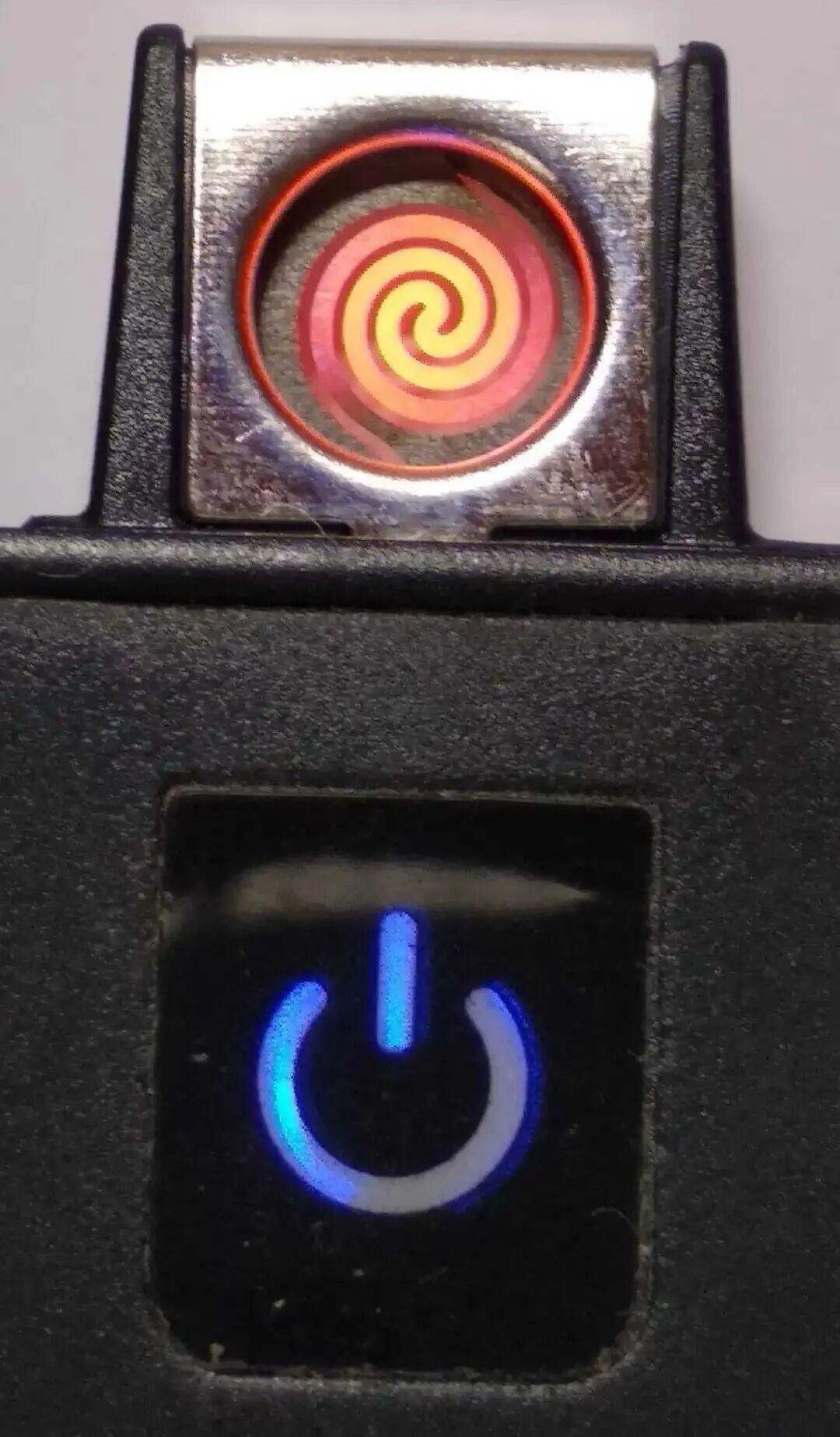

用手指轻按一下触摸开关，打火头发红，成功点火。

再按一下触摸开关，打火关闭。

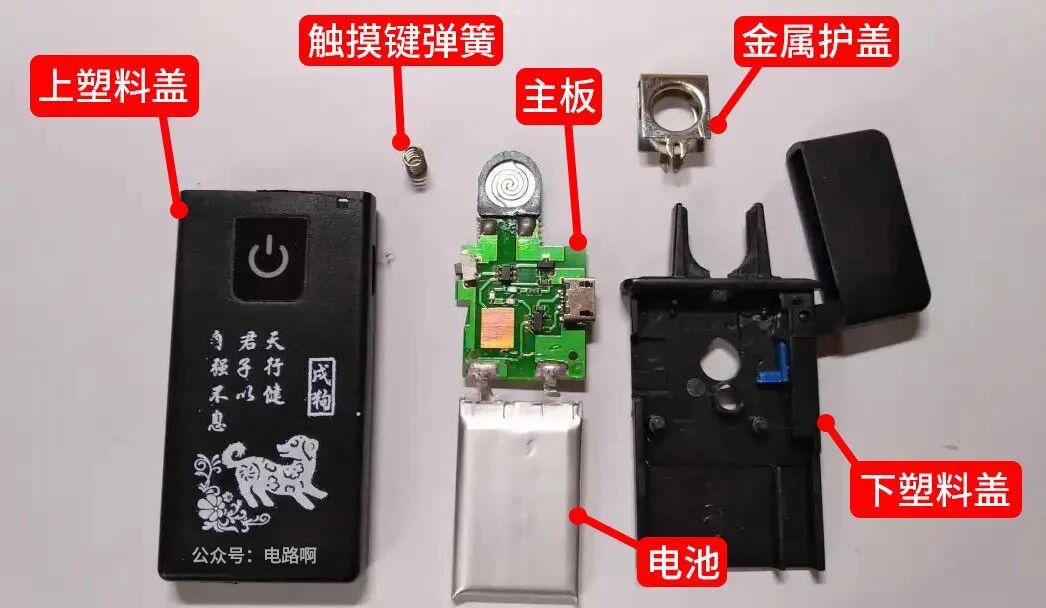

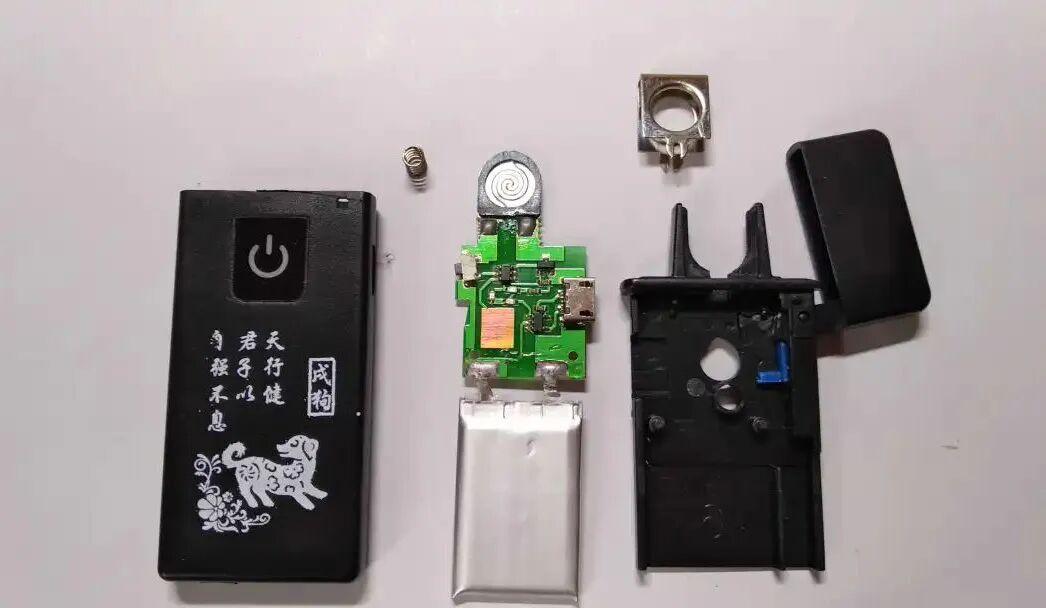

以下是全家福：

整机由上塑料盖、金属护盖、触摸键弹簧、主板、电池、下塑料盖组成。

上下塑料盖采用卡扣式安装。

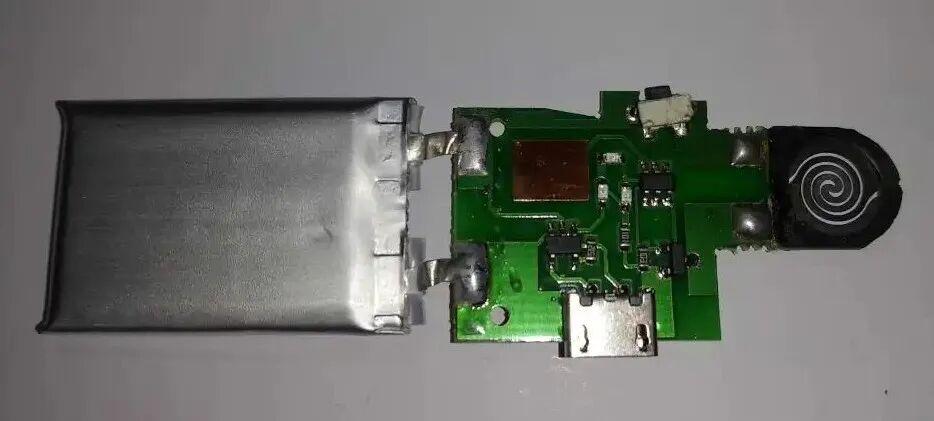

主板正面：

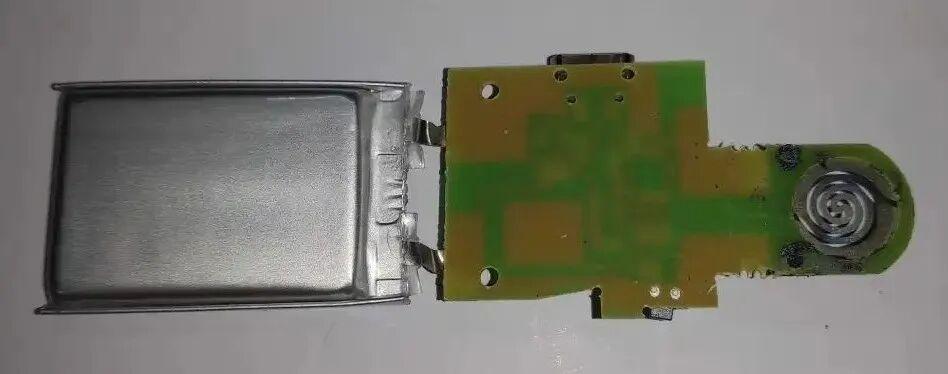

主板背面，空空如也：

所以采用的PCB是单面板。

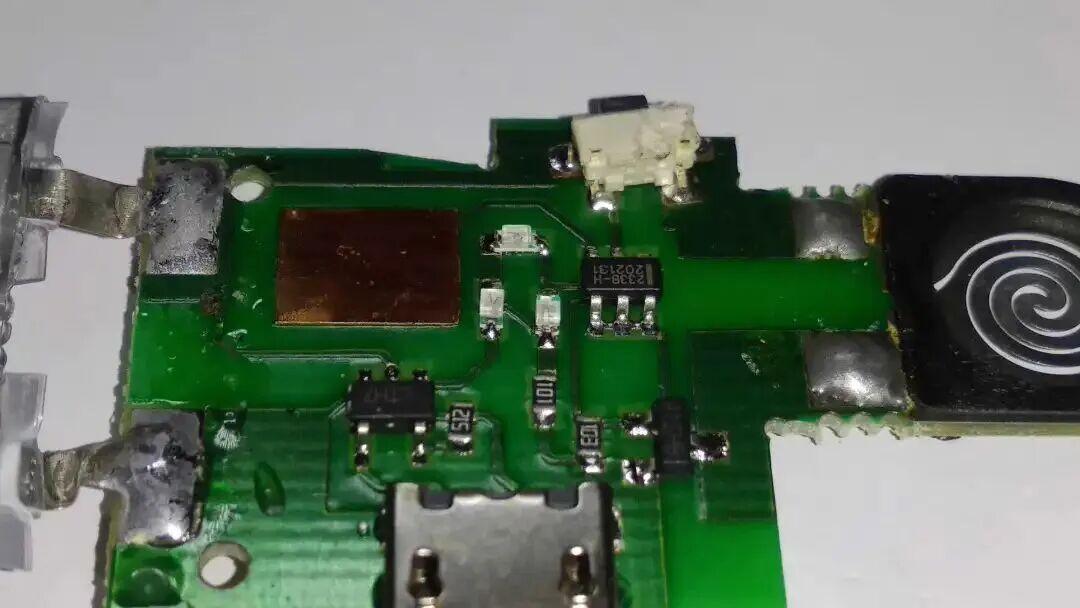

重点看主板正面，主控芯片MCU + MOS管2301 + 锂电池充电管理芯片LTH7。

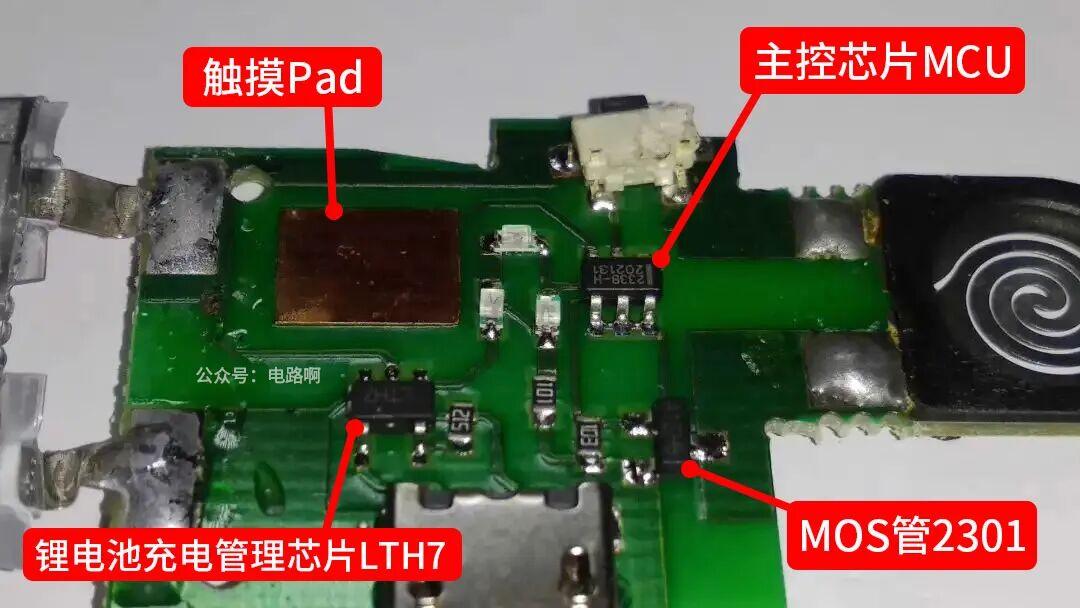

在实物图标注型号：

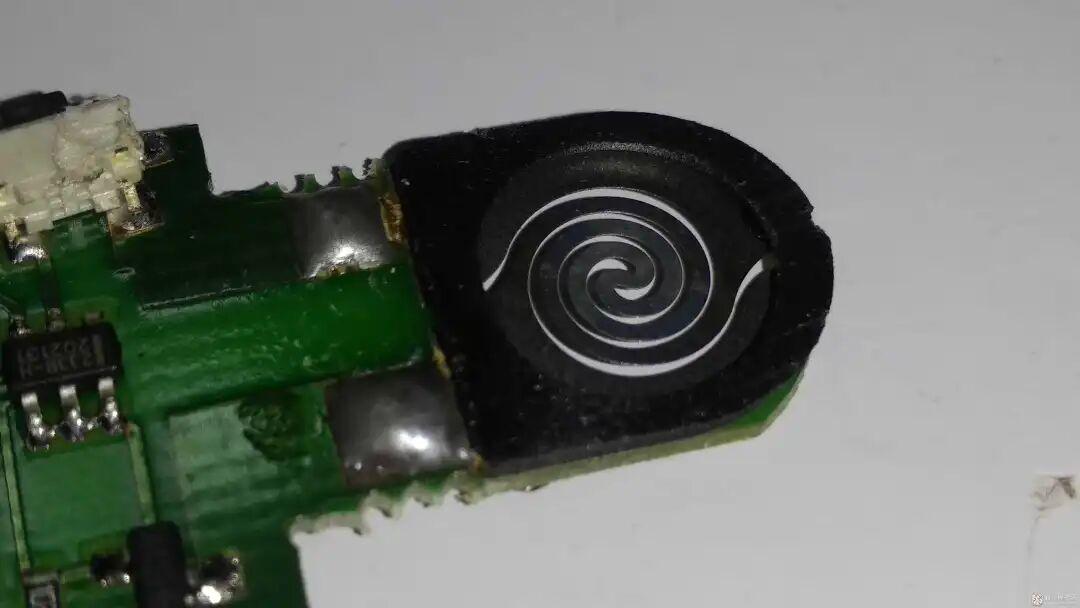

钨丝发热片：

三、设计分析

电路方面主要由主控芯片MCU控制MOS管2301的打开和关闭，打开时驱动钨丝发热片工作。

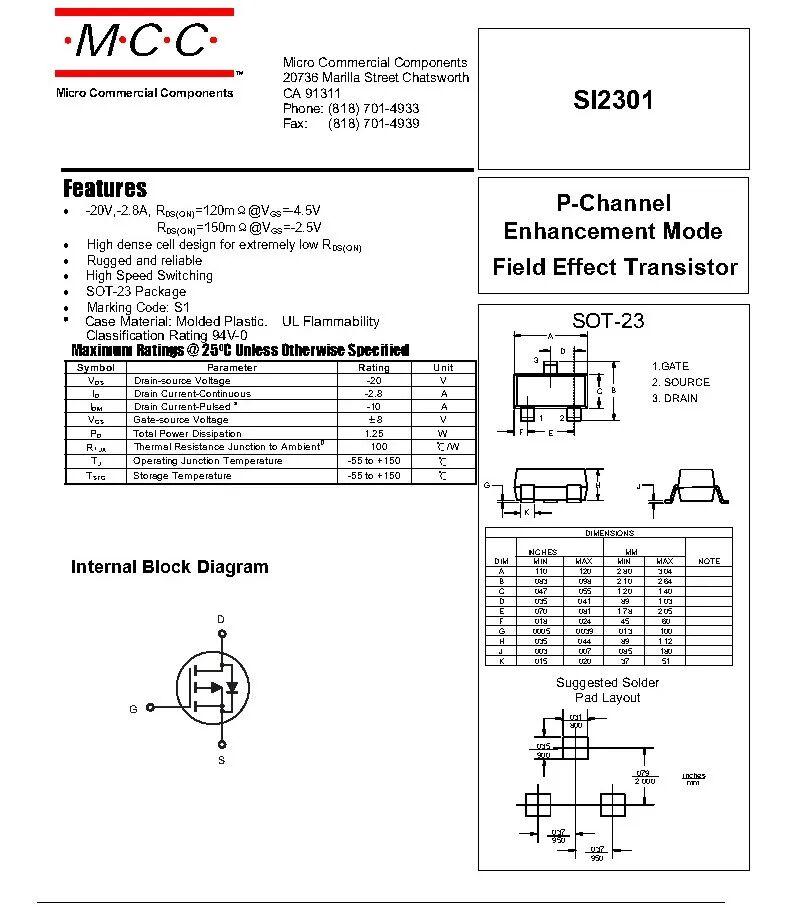

MOS管2301的数据手册：

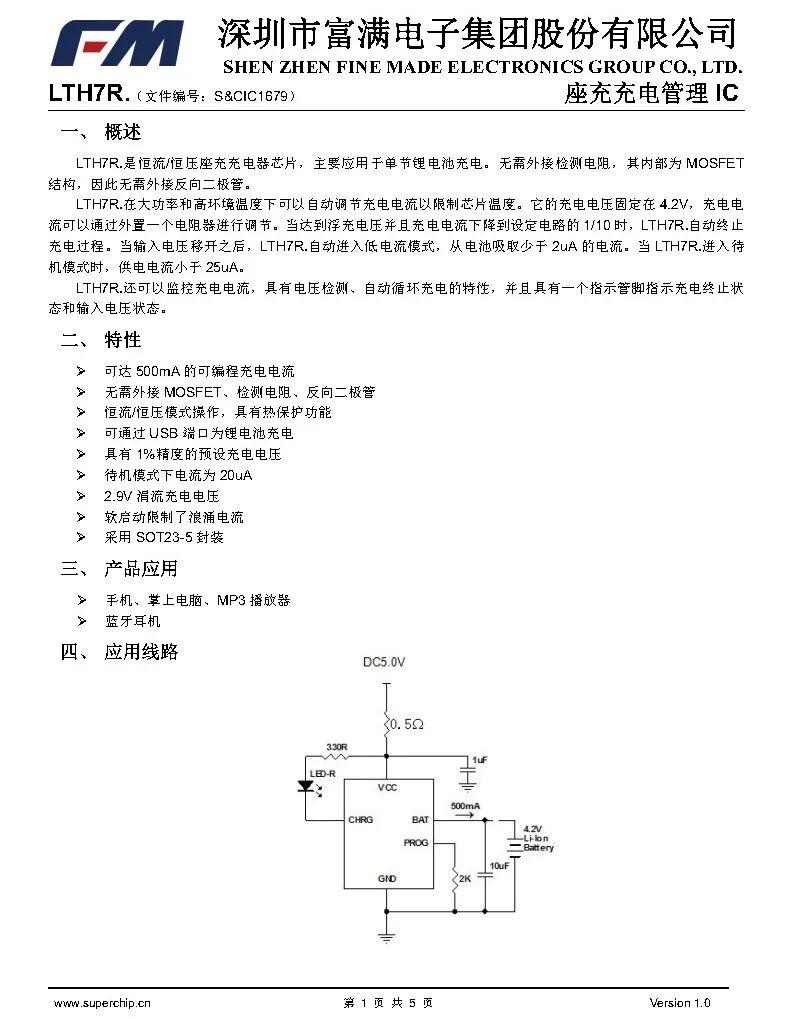

充电管理芯片LTH7负责锂电池充电工作，其数据手册：

结构方面相当紧凑，主板集成了全部的功能组件，锂电池、主控芯片MCU、发热片、触摸按键，保护盖按键和充电口。

成本方面虽然主板用了单面板节省成本，但是两毛钱肯定是不够的，两毛钱更多的应该是商家的营销手段而已，市场价几块钱应该是合理的。

四、总结

这个充电打火机比传统的充气打火机或火柴强太多了，充下电就能继续工作，再也不用为耗材烦恼了。

本文在设计原理上讲得很粗浅，基本没有细讲。

如果想了解具体的原理，看下以下这篇文章即可，原理基本一样的，强烈建议阅读：

古代火折子 “变身” 电子款，电路原理全面解析！
