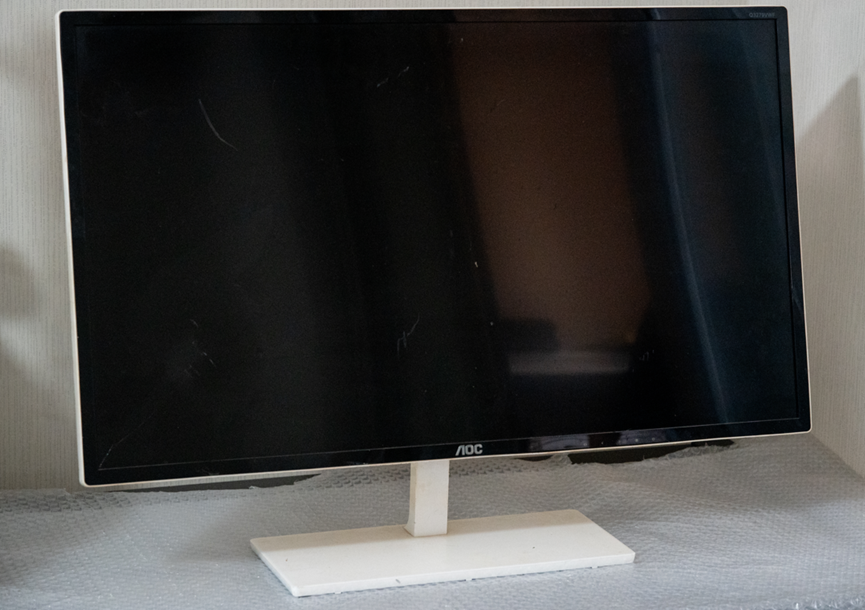

这款27寸的AOC显示器，是附近小区一个大妈送给我的。据她说这个显示器屏幕磕碰坏了，拿去垃圾回收站只能卖个十几块钱，还不如送给我拆解得了，大妈说她特别喜欢看我的拆解文章。没想到我的粉丝群体这么广泛了，附近小区的大妈都被我圈粉了。在这里也感谢大妈的认可和支持！

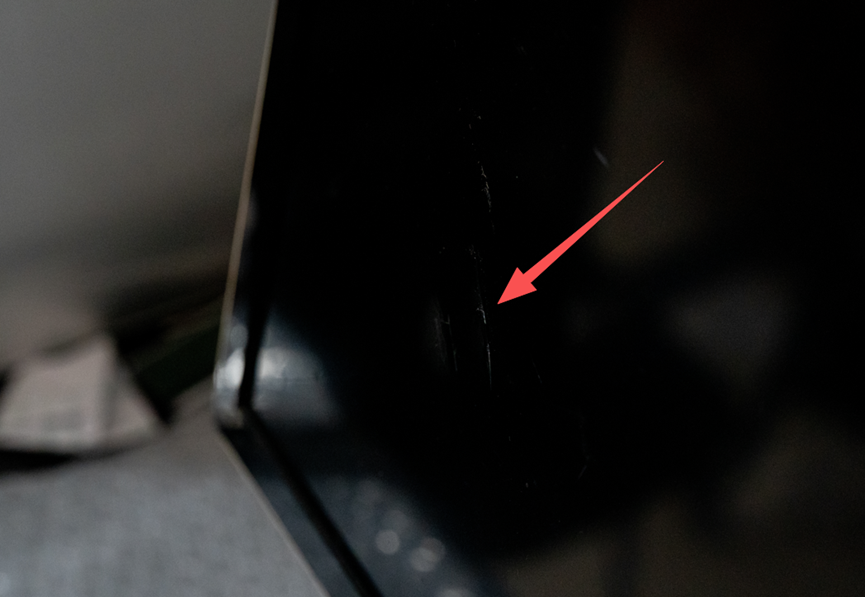

屏幕上确实有磕碰的印子，像这种大尺寸的显示器、电视机等产品，一旦屏幕坏了，那就不用考虑维修的事了，可以直接扔给我做拆解了。

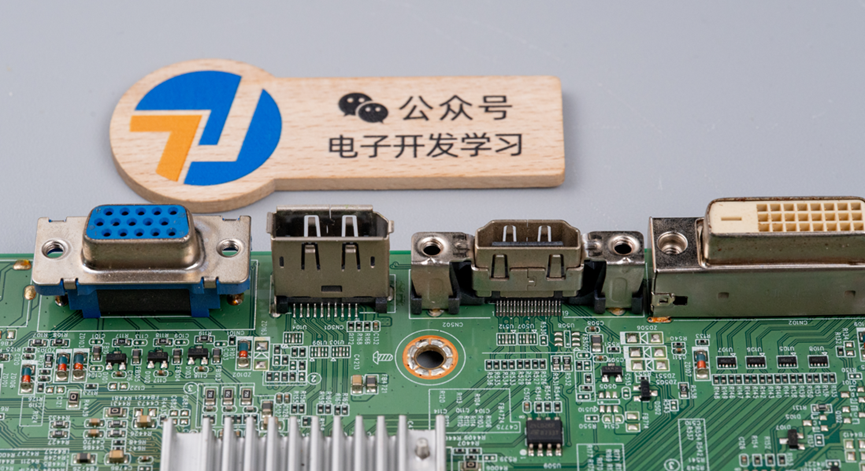

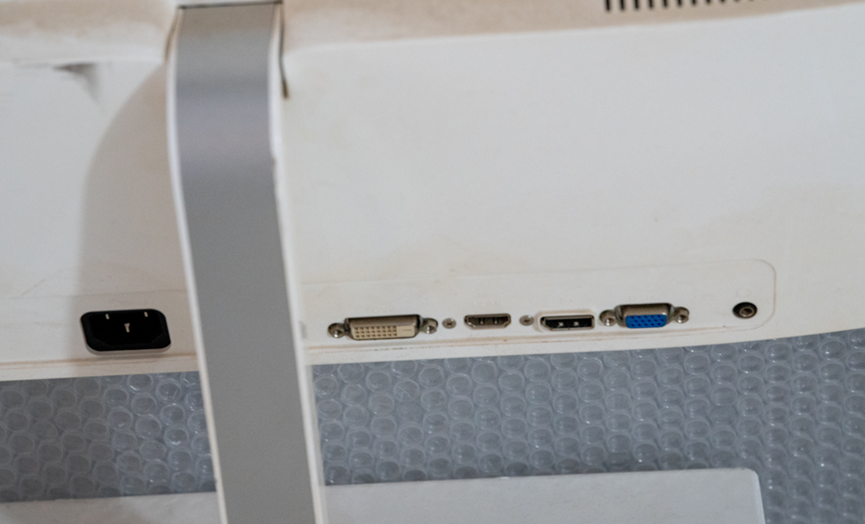

这台显示器看着确实挺老的，接口还有一个DVI和一个VGA，另外有一个HDMI和一个DP口。品字头的电源输入座，看来内置电源降压电路板。

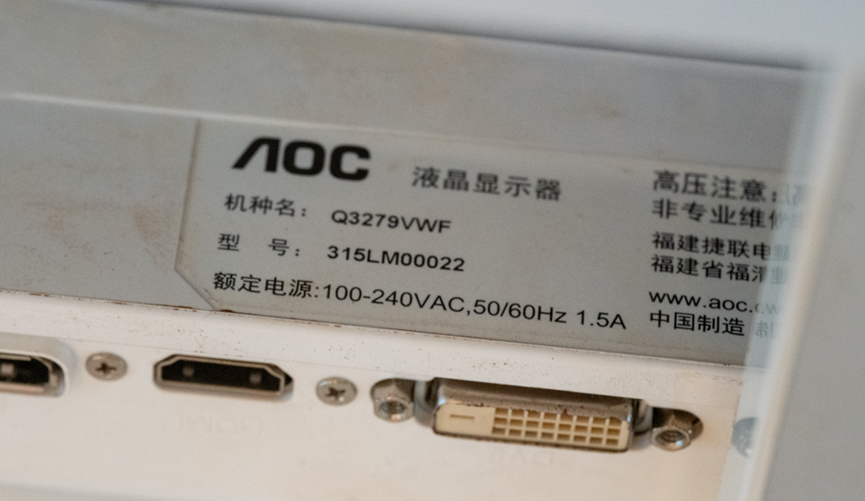

显示器的型号是Q3279VFW。制造日期在铭牌另一边，是2017年的12月的产品。距今即将九年，这也算是一次电子考古了。

开始拆解。

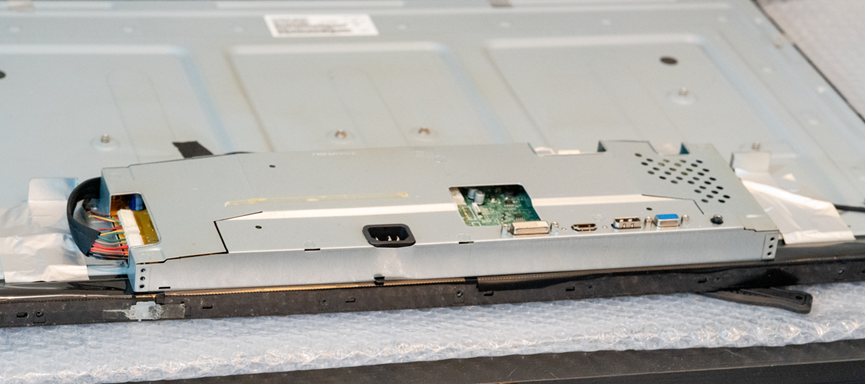

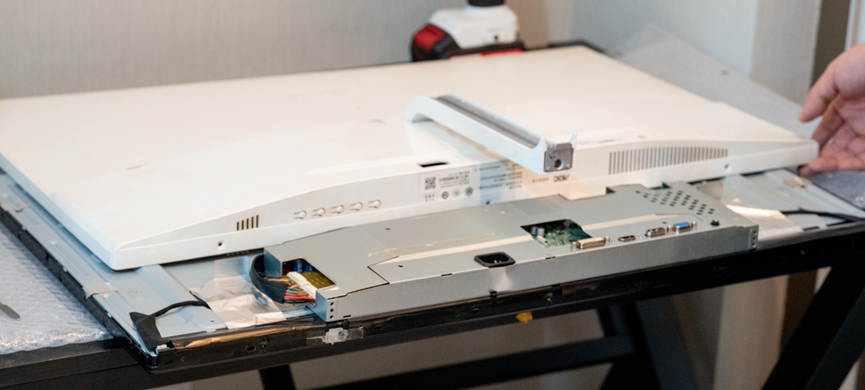

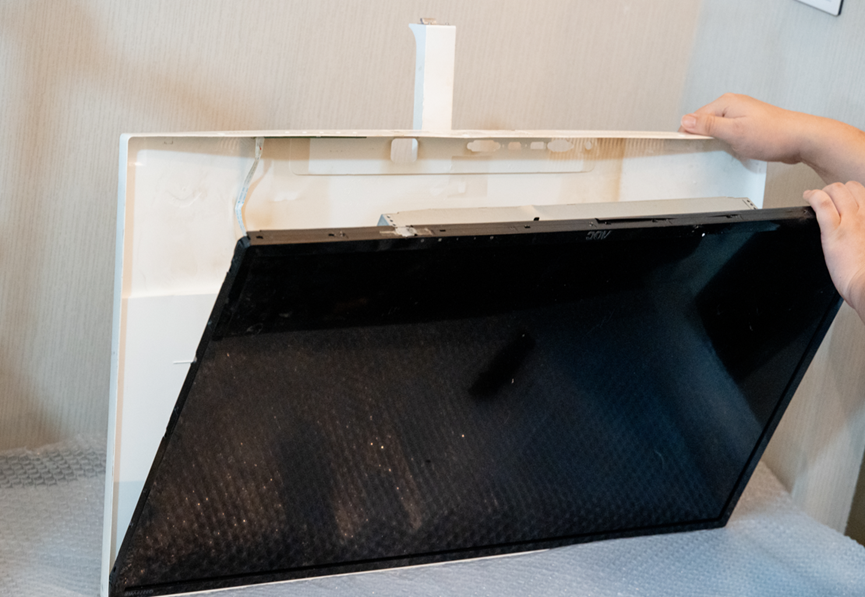

后盖整个可以撬掉，这样就看到固定电路板的金属壳了。

整个电路板被冲压板包住了，这一块好评。

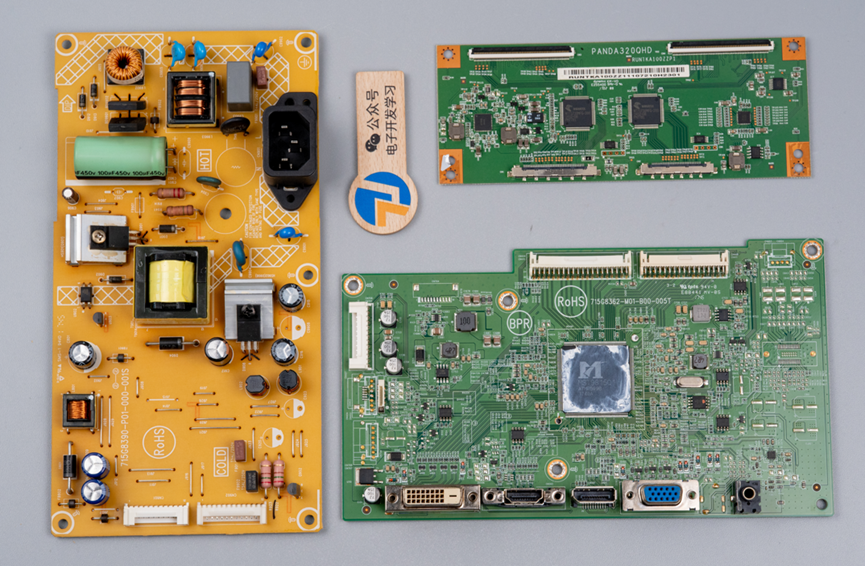

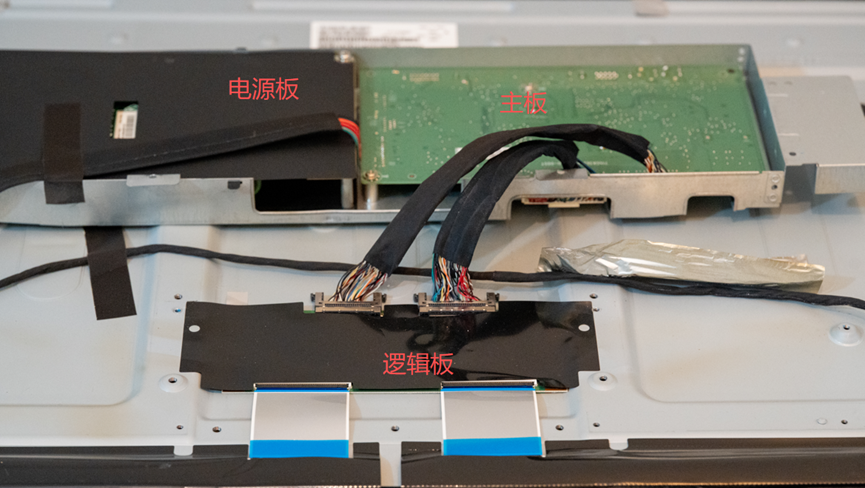

整个显示器里总共有三块电路板，分别是电源板、主板、逻辑板。

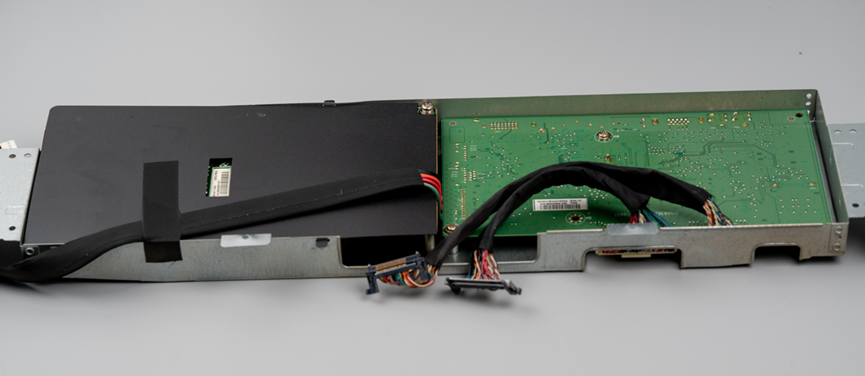

其中主板和电源板在同一个钣金外壳里，左边的是电源板，上面有麦拉片进行绝缘保护。

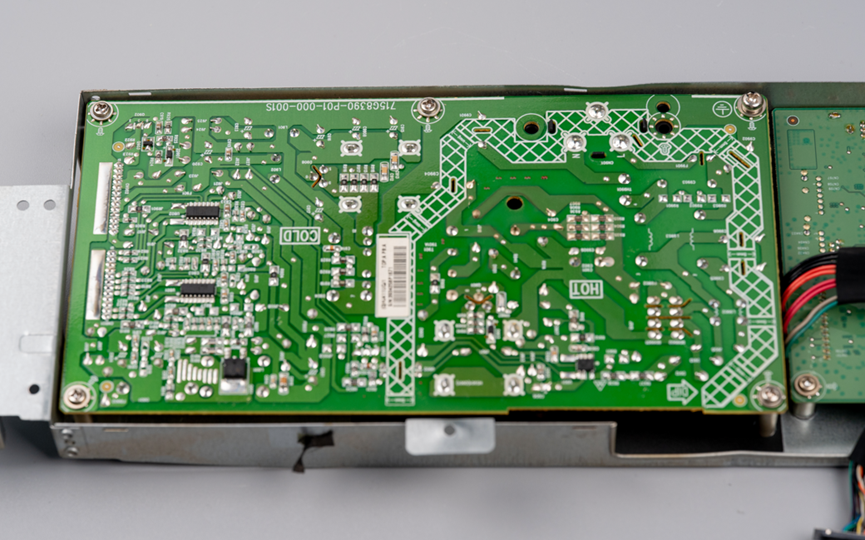

去掉麦拉片之后，可以看到板子的背面，这应该是个单面板。

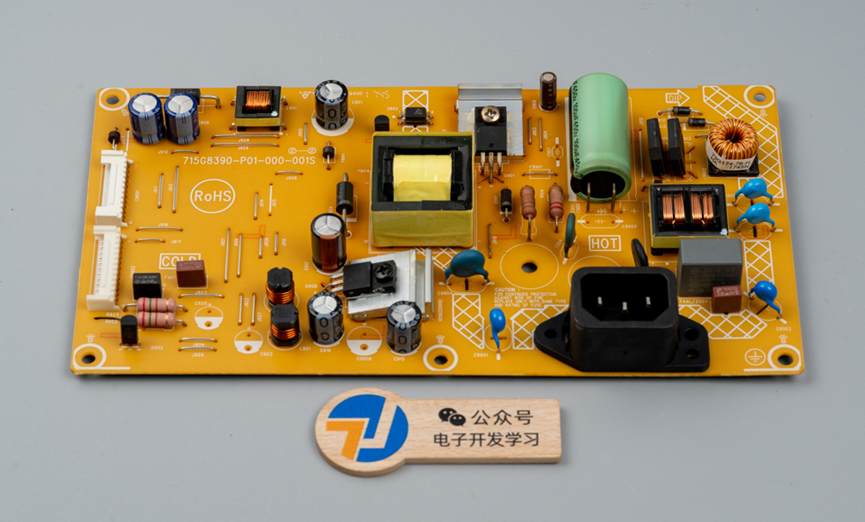

拆下里之后果然是单面板，另一面是插件元器件，器件布局比较稀疏。

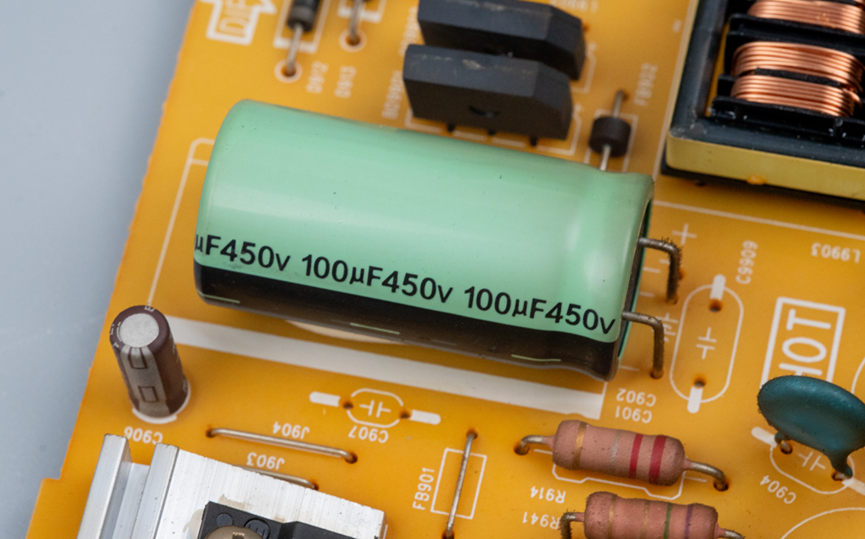

输入电容不小，容值100uF，耐压450V，不管是容值还是耐压值，都很不错。

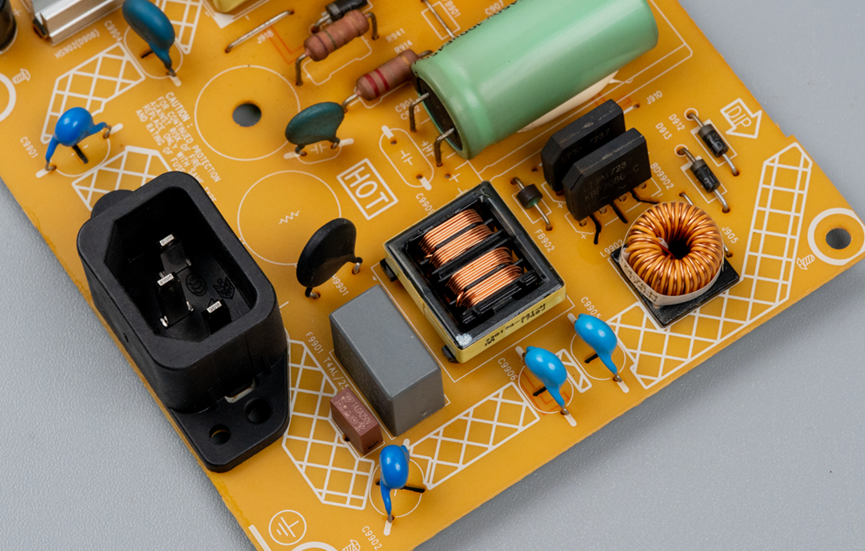

从电源接口进来之后，经过了保险丝、X电容、共模滤波电感等等，最后进入了两个并联的整流桥。

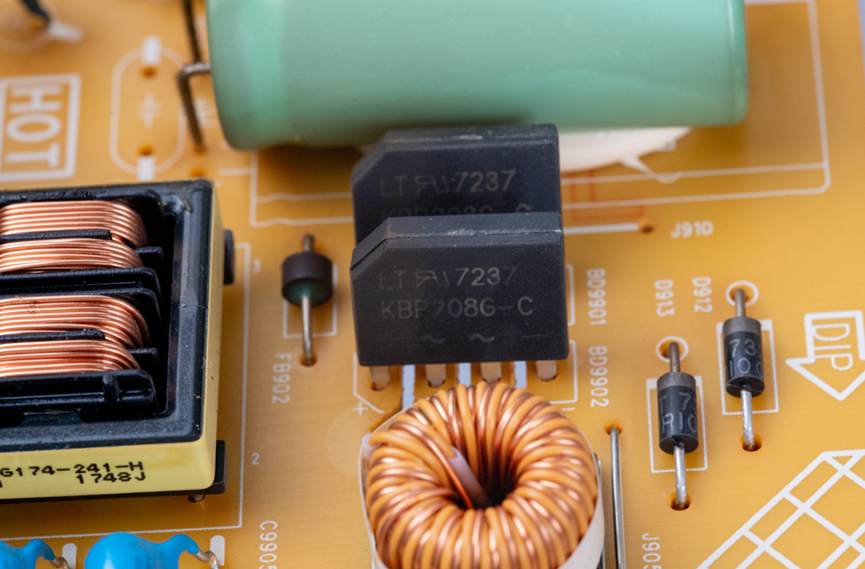

两个并联的整流桥特写。

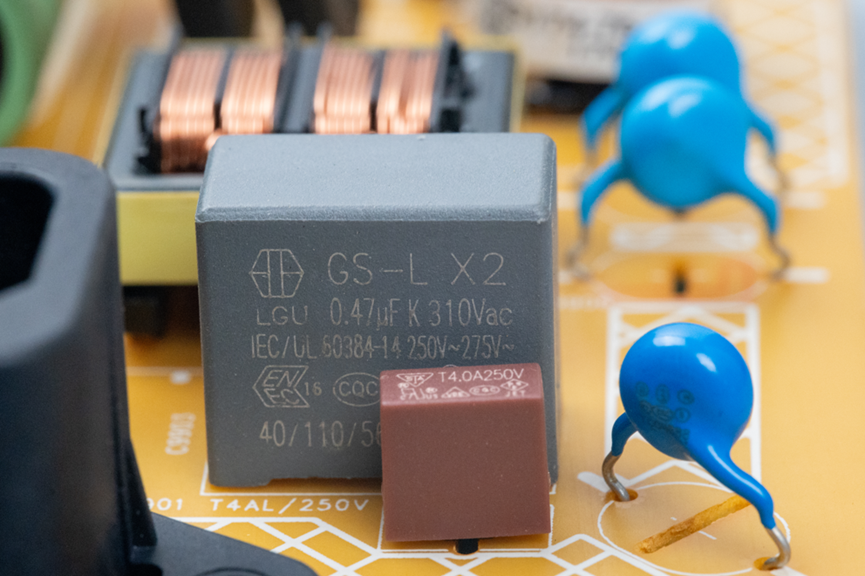

X2电容0.47uF，耐压310Vac。保险丝4A250V。

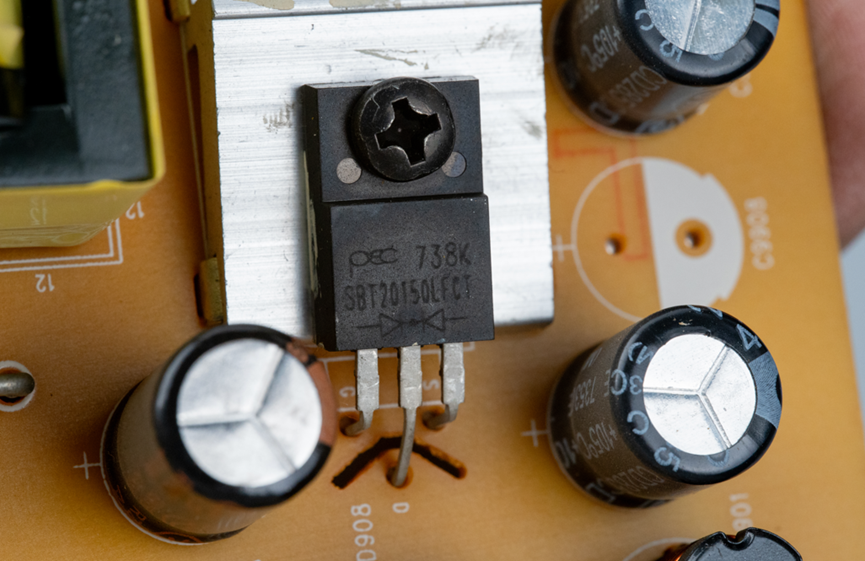

这个STB2105是一个大功率的肖特基二极管，用于次级整流输出。

它的封装形式和Symbol是这个样子。

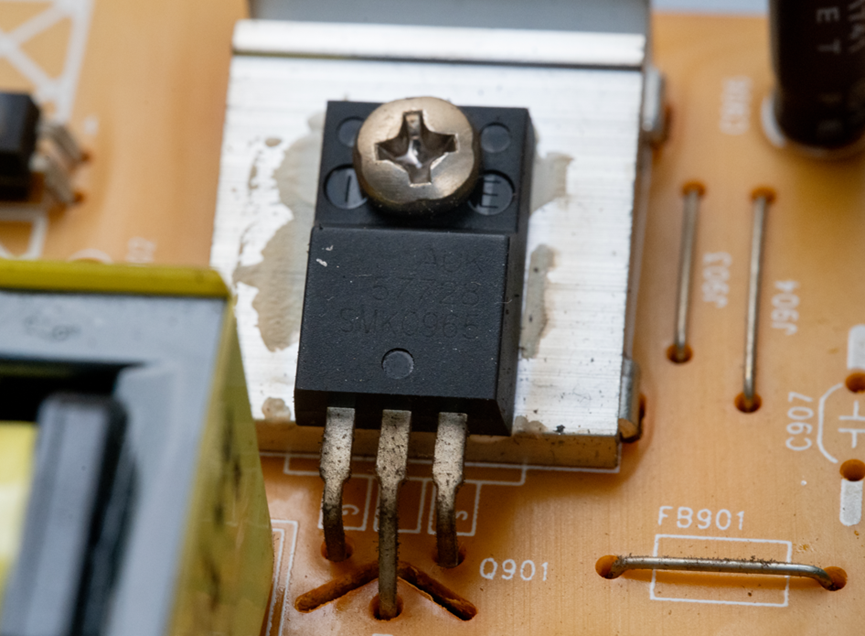

这一颗应该就是开关管，但是型号没查到。

这是逻辑板。

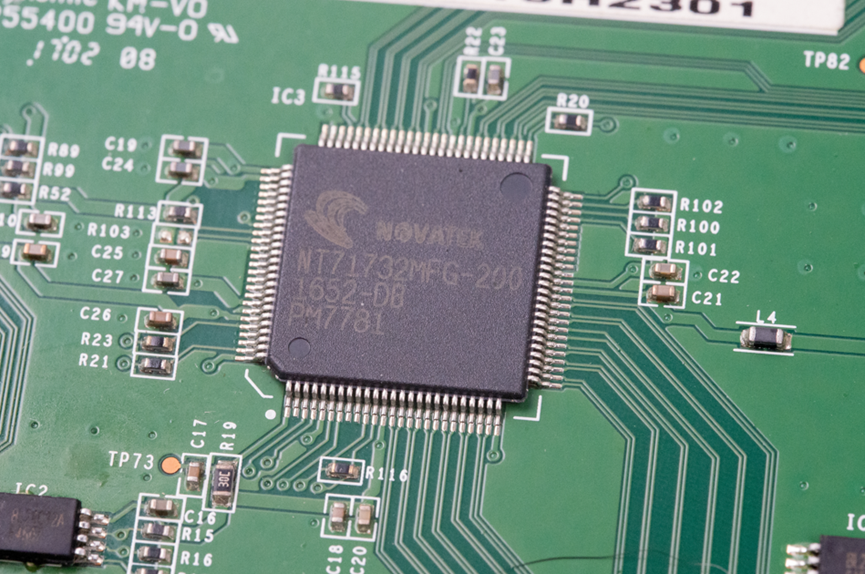

主芯片是来自novatek的NT71732MFG-200，总共用了两颗。这个器件用来接收主板送来的LVDS信号，并生成精确的时许信号，来控制液晶屏幕的每一行和每一列。

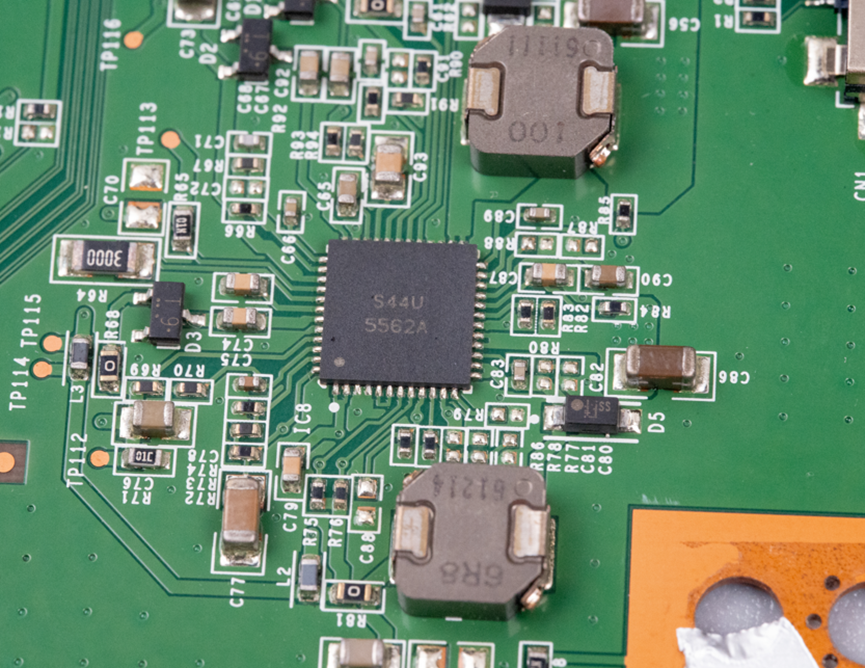

电源管理电路。

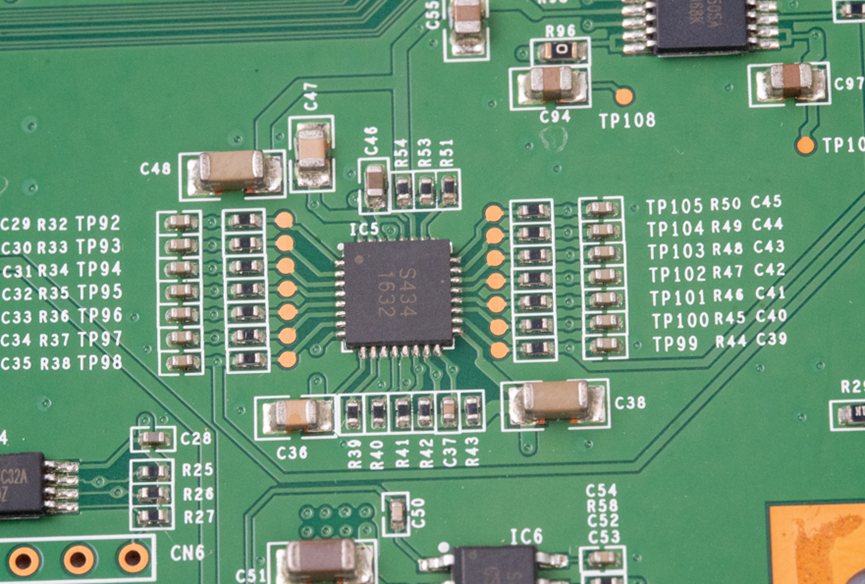

这个板子上的P gamma芯片外围的电阻电容摆放看着就很舒服。这个器件的作用是生成伽马校正电压，调整色彩层次。

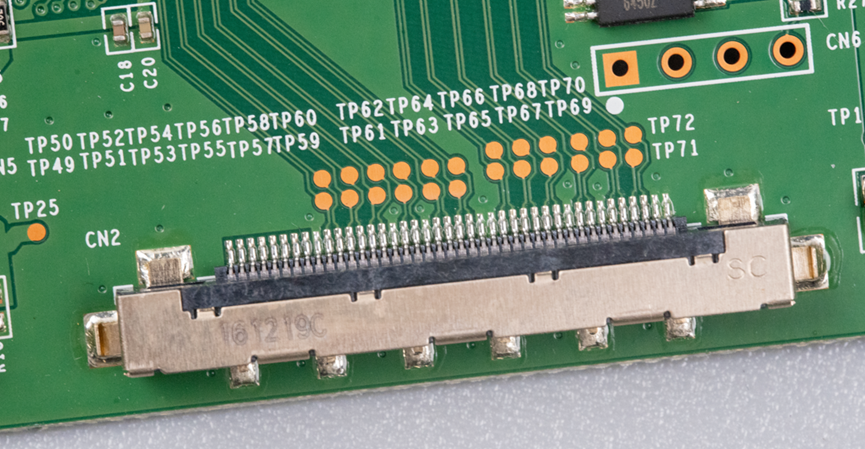

连接器旁边有每个信号的测试点。

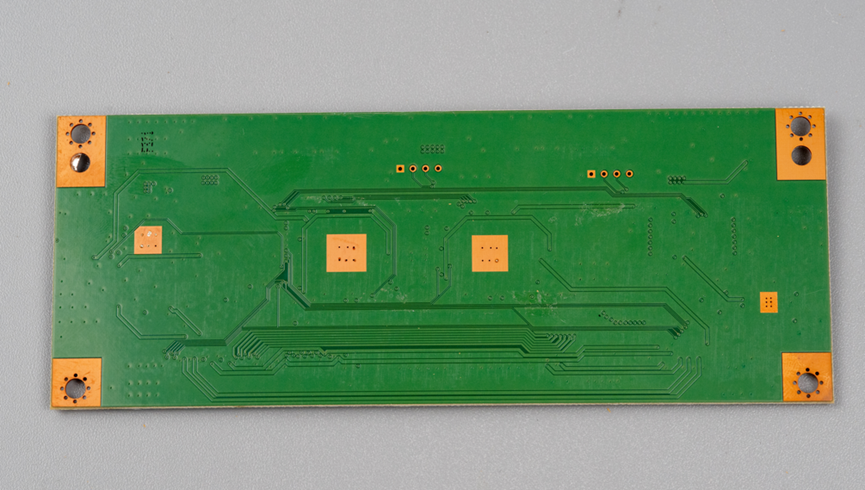

逻辑板背面非常干净。

接下来看看主板。

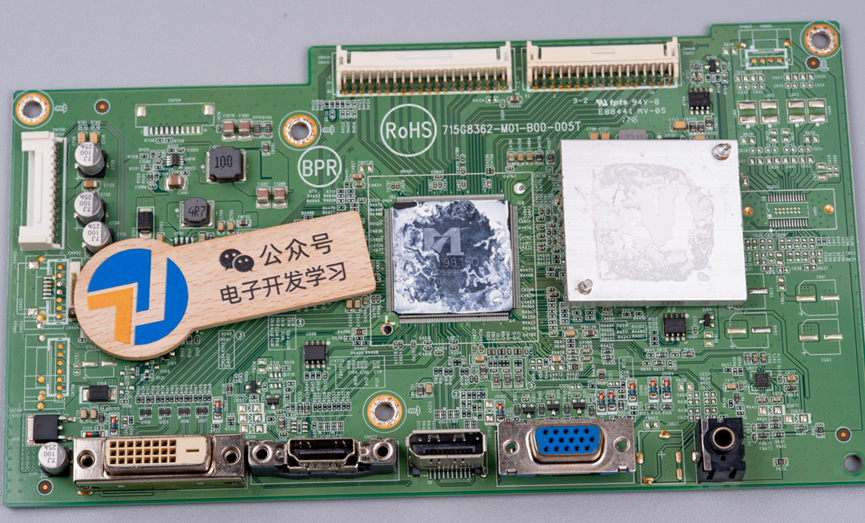

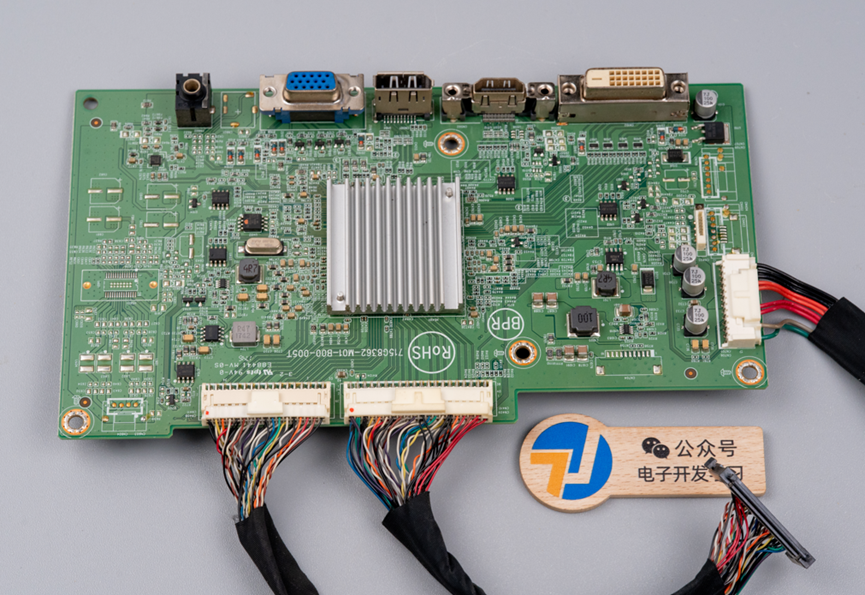

主板上的连接器特写。

好奇用的是什么CPU，所以用烙铁拆了散热器。

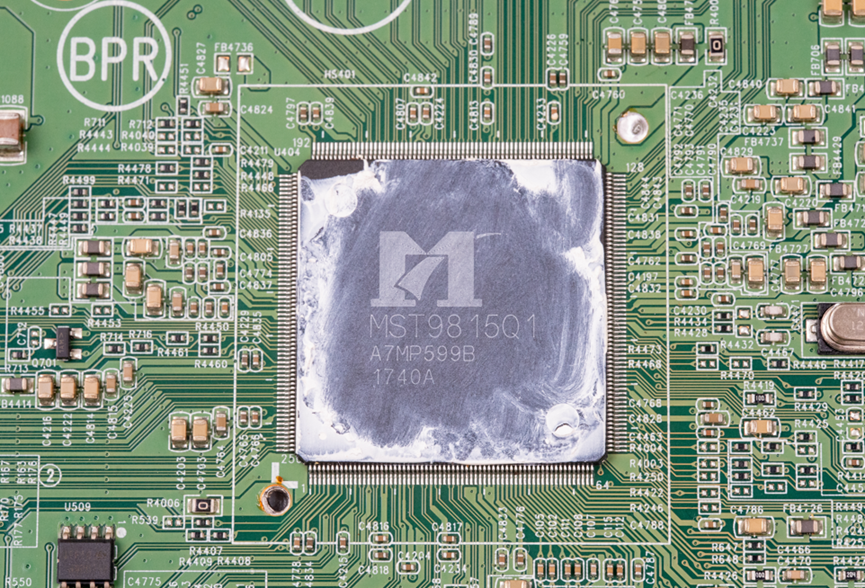

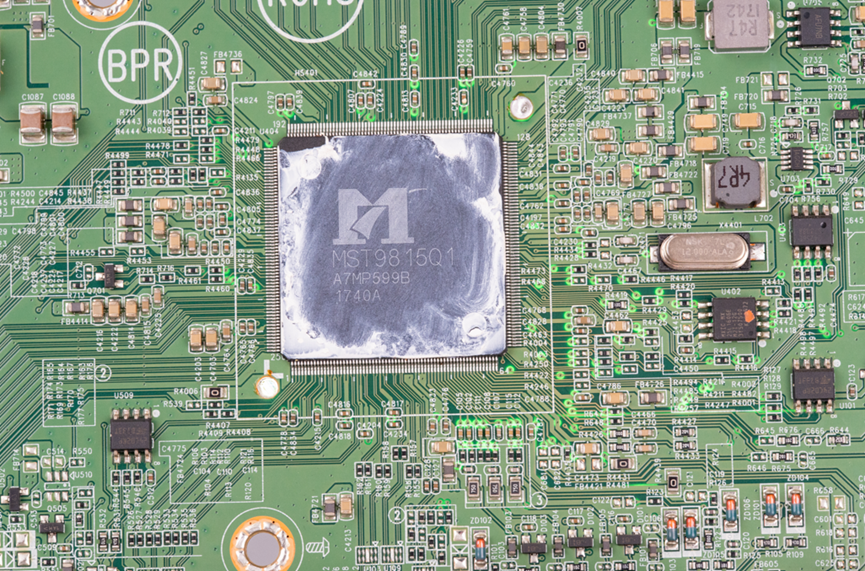

型号是MST9815，封装是QFP256，来自晨星半导体，这个厂商现在似乎被联发科收购了。

值得注意的是，这个板子竟然不是两层板。按道理这种QFP的封装引脚都在四轴，想做两层板还是可以实现的。虽然两层板电源走起来会很麻烦，但是肯定可以搞定。毕竟人家友商BGA+四颗DDR都能用两层板布通。

以上就是这个AOC显示器中的三块电路板。

总体来说，这个9年前的27寸AOC显示器中，三块电路板分工明确，板子做工用料比较扎实，算是一个追求稳定性和可靠性的产品，而不是那种一味降低成本的货色。如果不是屏幕被磕碎，或许这个显示器还有再战几年的能力和底气。

—————————
