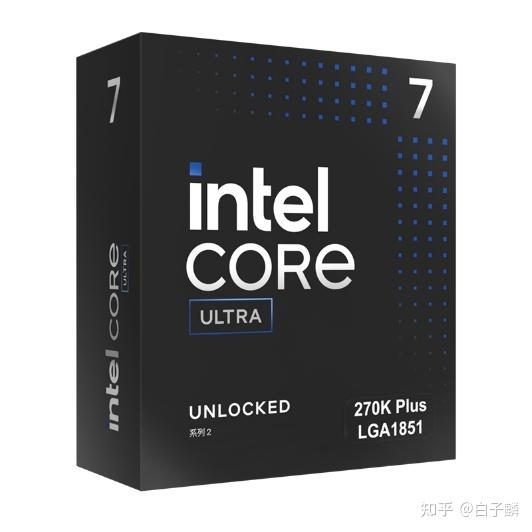

Intel Core Ultra 7 270K Plus分析
2026 年 3 月 11 日，英特尔（Intel）通过推出 Core Ultra 200S Plus 系列（代号 Arrow Lake Refresh），试图重新定义高性能桌面计算的性价比边界。作为这一系列的中坚力量，Intel Core Ultra 7 270K Plus 不仅承载了修复初期 Arrow Lake 架构缺陷的重任，更以一种近乎“自我降级”的定价策略，将原本属于旗舰级的核心配置下放到 300 美元以下的主流市场。下文将从底层架构改进、die-to-die（D2D）互连优化、iBOT 软件定义性能、内存子系统进化以及市场竞争策略五个维度，对这款处理器进行详尽的专业剖析。
架构演进：从 Arrow Lake 到 Arrow Lake Refresh 的技术跨越
Core Ultra 7 270K Plus 基于英特尔最新的 Arrow Lake Refresh 架构，采用创新的解构式模块（Tile-based）设计。这一设计理念延续了 Meteor Lake 开始的模块化路线，通过 Foveros 3D 封装技术将不同工艺节点生产的计算、SoC、图形和 I/O 模块整合在一起。
核心配置的显著增强

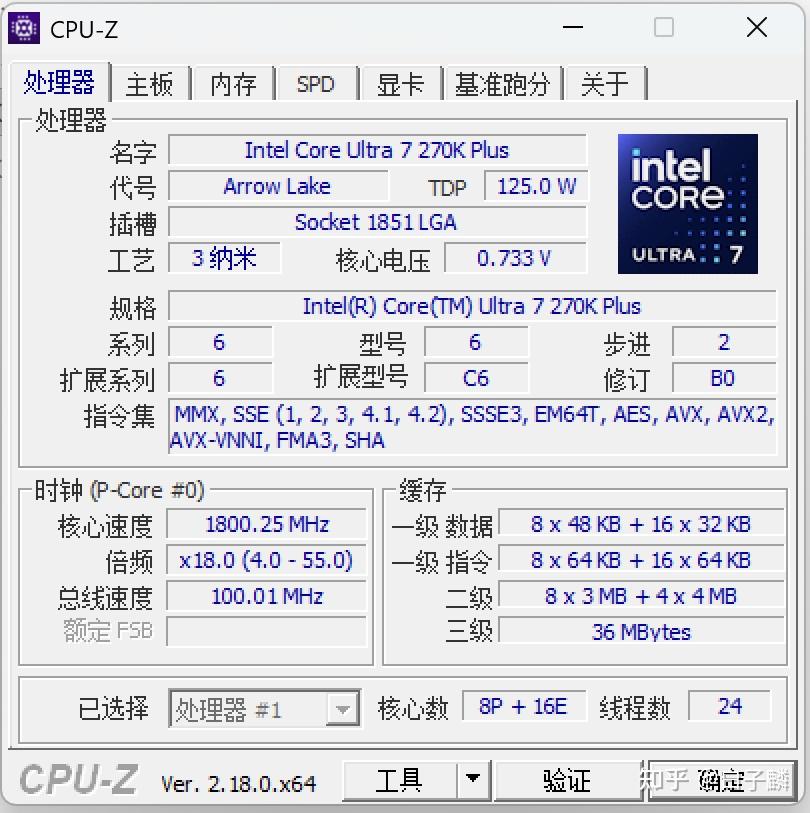

270K Plus 最核心的变化在于其核心数量的提升。与前作 Ultra 7 265K 的 20 核心（8P+12E）相比，270K Plus 将核心数提升至 24 核心（8P+16E），这使其在物理规格上直接对标当前的旗舰级产品 Ultra 9 285K。这种核心配置的“跨级”提升，意味着英特尔正在打破长期以来由核心数量定义的等级森严的产品线。
在微架构层面，P-Core（性能核）采用了 Lion Cove 架构，而 E-Core（能效核）则基于 Skymont 架构。Lion Cove 架构重点优化了分支预测精度和缓存子系统的命中率，而 Skymont 则在单位面积性能（Performance per mm2）上实现了巨大飞跃，使其能够以极小的空间代价集成更多的核心。270K Plus 额外增加的 4 个 E-Core 不仅提升了多线程吞吐能力，更为背景任务和并行计算提供了更充裕的资源池。
工艺节点与物理特性
270K Plus 的计算模块由台积电（TSMC）代工，采用 3nm（N3B）生产工艺。该芯片集成了约 178 亿个晶体管，模具面积（Die Size）约为 243 mm2。采用先进的 3nm 工艺使英特尔能够在保持 125W 基础功率的同时，将最大睿频功率（MTP）维持在 250W 左右，从而在不增加散热负担的前提下实现核心数的增加。
D2D 互连优化：手术刀式的性能修复
初期 Arrow Lake 架构面临的主要批评之一是由于解构式模块设计带来的延迟增加。由于内存控制器位于 SoC 模块，而 CPU 核心位于计算模块，数据在模块间的往返路径增加了系统延迟，这在对延迟极其敏感的游戏场景中表现尤为明显。

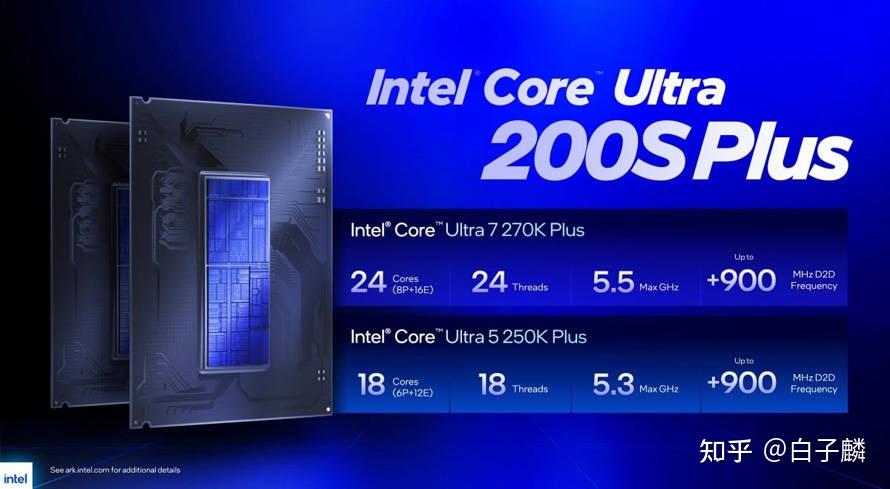

900 MHz 的频率飞跃
为了彻底解决这一痛点，Core Ultra 7 270K Plus 的 die-to-die（D2D）互连频率被暴力的拉高了高达 900 MHz。在 265K 等标准版芯片中，D2D 频率通常运行在较低水平（约 2.1 GHz），而 270K Plus 将其大幅提升至 3.0 GHz。
这一近 1 GHz 的频率飞跃，直接提高了 CPU 核心与内存控制器之间的物理链接速度。这种改进对系统性能的影响是多方面的：首先，它显著降低了核心访问内存的平均延迟；其次，它提升了 P-Core 与 E-Core 之间的数据交换速率；最后，它改善了集成显卡与系统内存之间的带宽共享效率。英特尔声称，仅此一项改进就足以将游戏性能提升至 14 代酷睿甚至更高的水平，填补了初期 Arrow Lake 的游戏性能遗憾。
iBOT 技术：软件定义的性能新范式
除了硬件规格的提升，Core Ultra 7 270K Plus 最引人注目的软件创新是“英特尔二进制优化技术”（Intel Binary Optimization Tool，简称 iBOT）。
机制与原理
iBOT 是一种行业首创的二进制翻译层优化功能。其工作原理并非简单的驱动更新，而是在运行时对特定游戏的指令流进行重新构建和流线化处理。在 Robert Hallock 的技术说明中提到，许多现代 PC 游戏可能针对特定的旧架构或游戏机（Console）架构进行了优化，导致这些代码在 Lion Cove 等新型宽后端架构上无法满载运行。
iBOT 的作用在于将这些次优化的指令流重构成更能契合 Arrow Lake 计算流水线、缓存预取器和分支预测器的形式。这是一种“非 AI 驱动”的原生性能提升，旨在提高处理器的每时钟周期指令数（IPC），而无需游戏开发者的直接干预。
游戏性能的实测反馈
根据英特尔发布的官方数据，iBOT 在支持的标题中展现出了惊人的性能增幅。在 1080p 高画质环境下，270K Plus 的平均游戏性能比 265K 提升了约 15%。

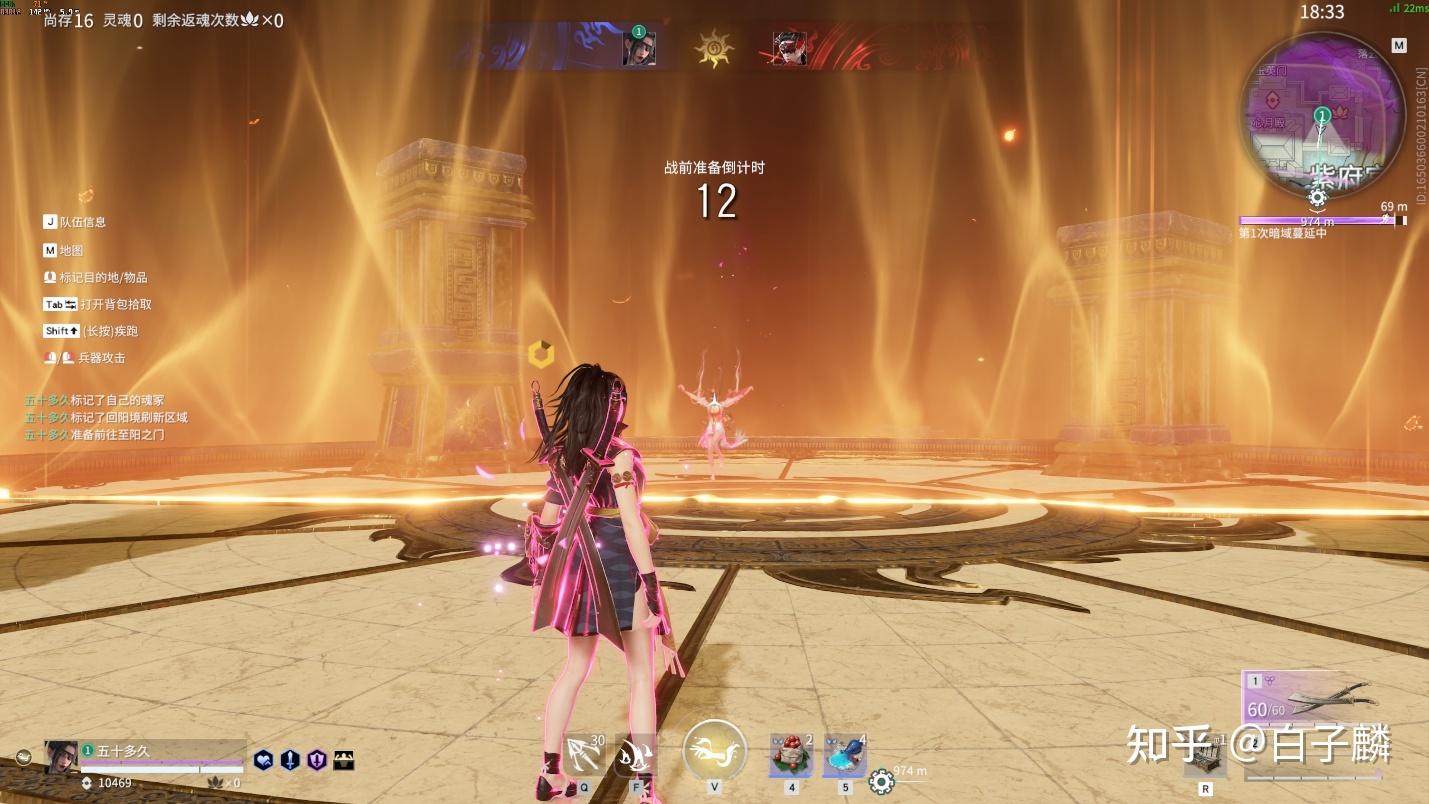

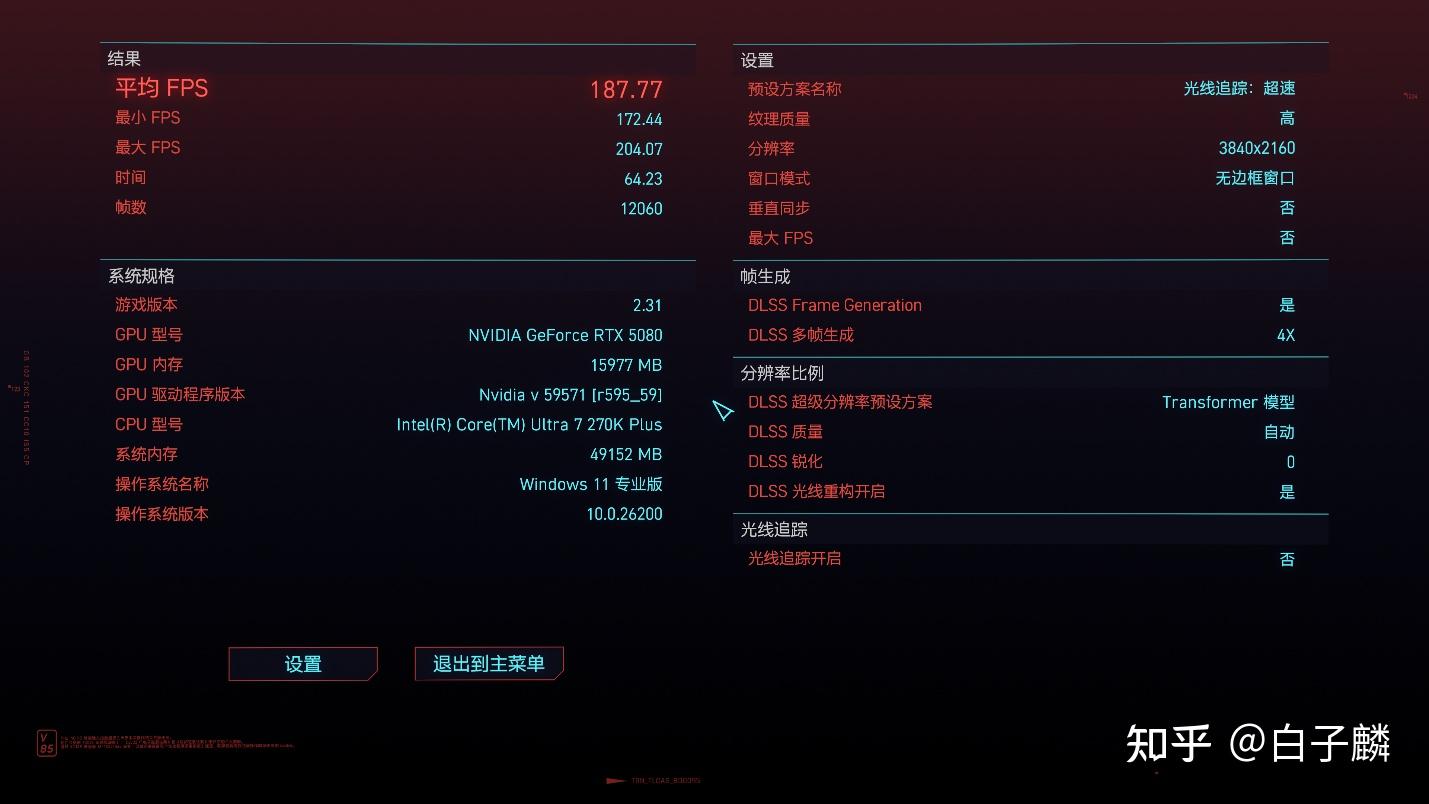

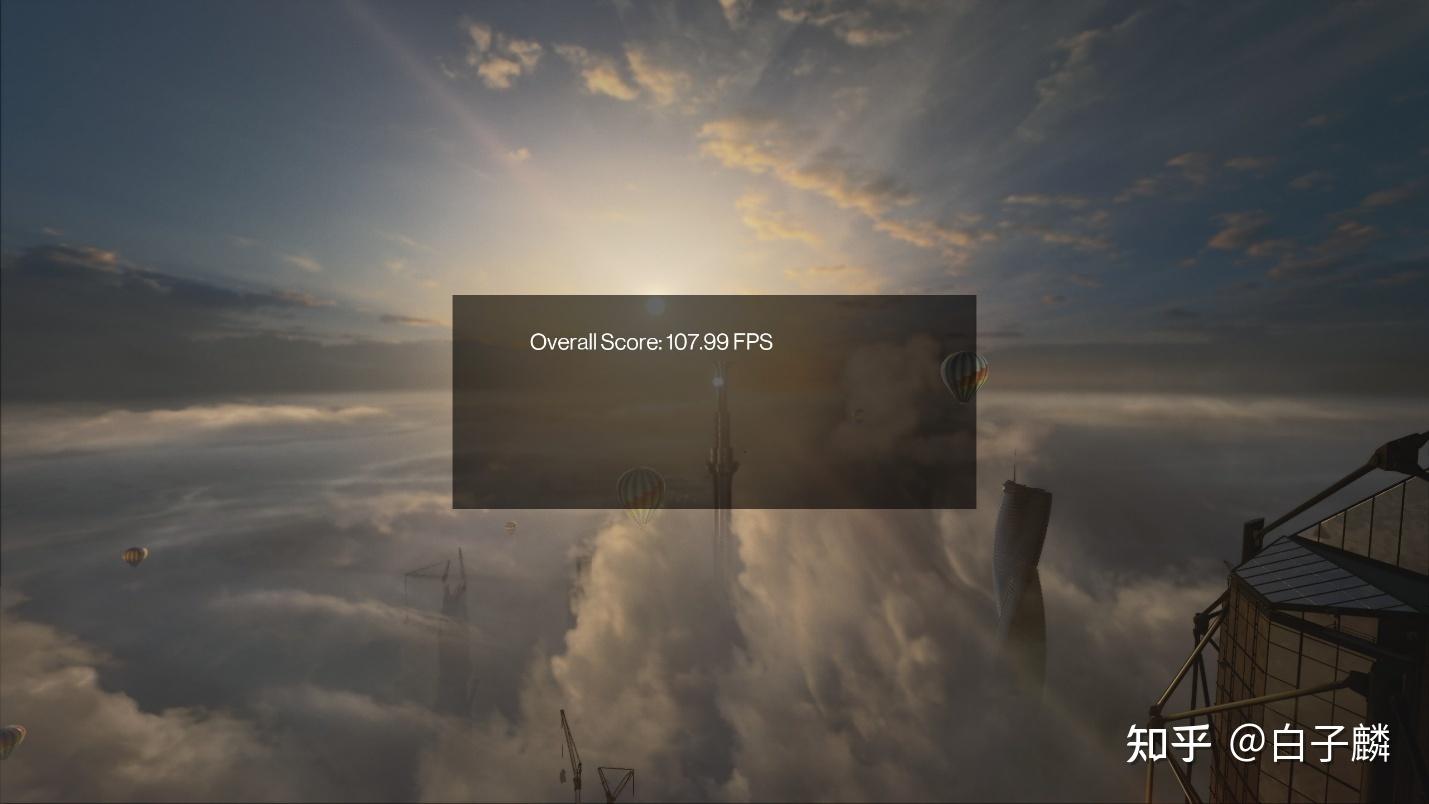

在《赛博朋克 2077》、《永劫无间》、《终极刺客 3》中其 1% Low 帧的稳定性都得到了大幅增强。
这种提升幅度在“半代更新”的产品中是极其罕见的。特别是 39% 的峰值增长，不仅证明了 iBOT 的潜力，也反映出传统指令执行效率在新型架构上仍有巨大的优化空间。
内存子系统的进化：CUDIMM 与 7200 MT/s
随着内存频率的不断攀升，传统的 DDR5 信号传输面临严峻挑战。270K Plus 在内存支持方面进行了大幅度的现代化改造。
CUDAMM 技术的引入
270K Plus 率先提供了对 4-Rank CUDIMM（Clocked Unbuffered Dual Inline Memory Module）的支持。CUDIMM 通过在内存条上集成时钟驱动器（Clock Driver），有效解决了高频信号的衰减问题，使得单条 128 GB 的大容量内存也能在高频率下稳定运行。
官方频率的阶跃
270K Plus 将官方支持的最高内存速度从 6400 MT/s 提升至 7200 MT/s。此外，通过“Boost BIOS”配置文件，该处理器还可以获得对 8,000 MT/s 甚至更高频率的超频保修支持。对于高性能计算和创作者工作流而言，更高的内存带宽和更低的访问延迟（配合 3.0 GHz D2D）将直接转化为视频导出速度和大型工程加载速度的缩短。
性能测试深度解析：超越旗舰的性价比
尽管英特尔将 270K Plus 定位为 Ultra 7 级别，但各方面的性能基准测试显示，它已经具备了挑战前代乃至当代旗舰的能力。
综合基准测试：PassMark 与 Geekbench 6
在 PassMark 测试中，270K Plus 的单线程分数突破了 5,000 大关，而多线程分数则达到约 66,677 分。这一成绩使其与售价 589 美元的 Ultra 9 285K（约 67,332 分）仅有不足 1% 的差距 15。
在 Geekbench 6 中，270K Plus 的多核分数通常在 22,206 点左右，单核分数约 3,205 点。与 265K 典型的分数相比，多核性能提升了约 10%，单核性能提升了约 5%。得益于硬件架构的优化和 IBOT 技术的加持，这种领先优势在创作者工具和多任务环境下极具价值。
生产力与内容创作性能
270K Plus 在多线程应用中表现出的强悍实力，使其成为内容创作者的理想选择。英特尔声称在 Blender、Cinebench 和 Premiere Pro 等应用中，270K Plus 的表现比竞争对手 AMD Ryzen 7 9700X 高出近一倍（多线程性能最高提升 103%）。

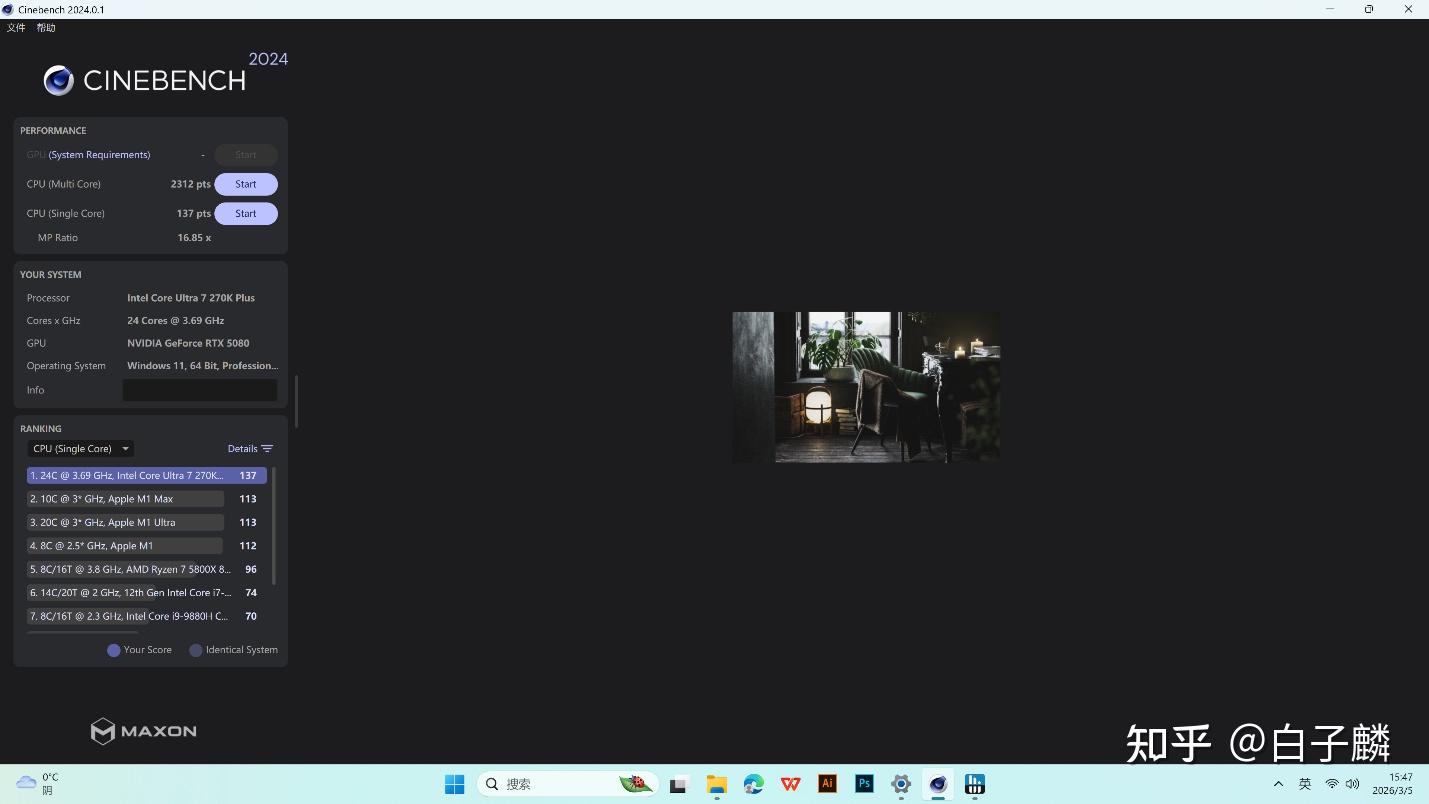

● Cinebench 2024: 在多核测试中，270K Plus 凭借 24 个物理核心的优势，相比 8 核 16 线程的 9700X 有着压倒性的优势，渲染时间缩短约 40-50%。
● Adobe Premiere Pro: 集成的 Arc Xe-LPG 显卡配备 4 个 Xe 核心，运行频率达 2.0 GHz，不仅支持 AV1 硬件编解码，还能通过 Intel Deep Learning Boost 加速 AI 滤镜和转录任务。
● AI 计算: 该处理器配备了专门的 NPU 3（Intel AI Boost），可提供 13 TOPS 的算力，结合 CPU 和 GPU 的联合算力可达 36 TOPS，满足了日常 Windows AI 辅助功能和轻量化本地模型运行的需求。
散热与功耗挑战：250W 的现实约束
高性能往往伴随着高热量。尽管采用了 3nm 工艺，但 270K Plus 依然是一枚功耗怪兽。
电源规格与散热建议
270K Plus 的基础功耗为 125W（PL1），而最大睿频功耗（PL2/MTP）被设定在 250W。其 TjMax（最高核心工作温度）为 105℃。这意味着用户如果想要在重度负载（如长时渲染或大型游戏）中保持不降频，一套顶级的 360mm 水冷散热器是必不可少的。
在实测环境中，配合高端液冷系统，其游戏时的平均温度可维持在 60℃左右，但在高强度的着色器编译（Shader Compilation）或生产力满载任务中，瞬时温度可能迅速攀升至 90℃以上。对于追求稳定运行的企业级用户或长时间工作的视频创作者，充足的供电（建议 850W 以上金牌电源）和良好的机箱风道设计同样是系统构建的重点。
市场战略：英特尔的“闪电战”与定价艺术
270K Plus 的定价策略被许多行业观察者称为“令人震惊的”（Big Shocker）。
299 美元的定价逻辑
将规格几乎等同于 589 美元旗舰 Ultra 9 285K 的处理器定价为 299 美元，显示了英特尔极强的进攻性。这一举措的目的非常明确：
1. 全面狙击 AMD: 在 300 美元这一关键价格段，AMD 现有的 Ryzen 7 9700X 在面对核心数多出两倍的 270K Plus 时，在生产力上毫无还手之力。
2. 重构产品线价值: 针对初代 Arrow Lake 市场反响平平的现状，英特尔通过“加量不加价”甚至“降价”的方式，迅速清理 800 系列主板库存并建立用户信心。
3. 内卷与取消 Ultra 9 Refresh: 由于 270K Plus 过于强悍，它实际上挤压了 Ultra 9 290K Plus 的生存空间，导致后者最终被取消，从而简化了产品线，让 Ultra 7 成为性能爱好者的首选。
平台寿命与升级路径
270K Plus 延续了 LGA 1851 插槽的使用，这意味着它与所有现有的 Z890、B860 等 800 系列主板完全兼容。虽然英特尔正在研发下一代 Nova Lake 架构，但 270K Plus 作为 1851 平台成熟期的代表作，很可能在未来两到三年内都保持极高的使用价值，类似于上一代平台中的 14700K。
结论：2026 年的高端硬件新基准
Intel Core Ultra 7 270K Plus 的出现，标志着英特尔从单纯追求技术指标回归到追求用户价值。通过 900 MHz D2D 互连频率的提升和 iBOT 二进制优化工具的引入，英特尔巧妙地利用软件和微调弥补了硬件架构的物理局限。
对于用户而言，270K Plus 是一款极具“购买诱惑力”的产品。它不仅在游戏性能上追平并超越了许多前代旗舰，更在 300 美元以下提供了一颗 24 核心的超级算力核心。这种规格的“大众化”无疑将推动整个桌面计算领域的软件开发（特别是多核优化和 AI 应用）进入一个新的阶段。尽管散热和功耗依然是需要严肃对待的工程挑战，但 270K Plus 无疑是 LGA 1851 平台上最闪耀的明星，也是当前 PC DIY 市场中难得一见的诚意之作。
对于竞争对手 AMD 而言，虽然 X3D 系列在纯粹的游戏极值上仍有一定的优势，但在全能型计算和单位美元性能（Perf-per-Dollar）上，270K Plus 已经构筑起了一道难以逾越的高墙。2026 年的桌面处理器市场，正因为这款“Plus”芯片的加入，而变得前所未有的精彩。
