圆柱晶振和贴片晶振有什么不同吗？

在电子元器件的选型与电路设计中，石英晶体谐振器（俗称晶振）被称为电路的“心脏”，为系统提供稳定的时钟频率。日常，我们在市场上大部分经常看到的晶振产品如果根据封装方式与安装工艺的不同，晶振主要分为贴片晶振（SMD）和插件晶振（DIP）两大类。

面对不同的应用场景，究竟该选择哪一种？深圳市晶科鑫实业有限公司的资深工程师将从本文给大家带来这两者的定义、核心优势、潜在劣势以及实际应用场景进行深度对比，帮助您做出更具性价比和可靠性的工程决策。

一、 贴片晶振（SMD）的优劣势分析

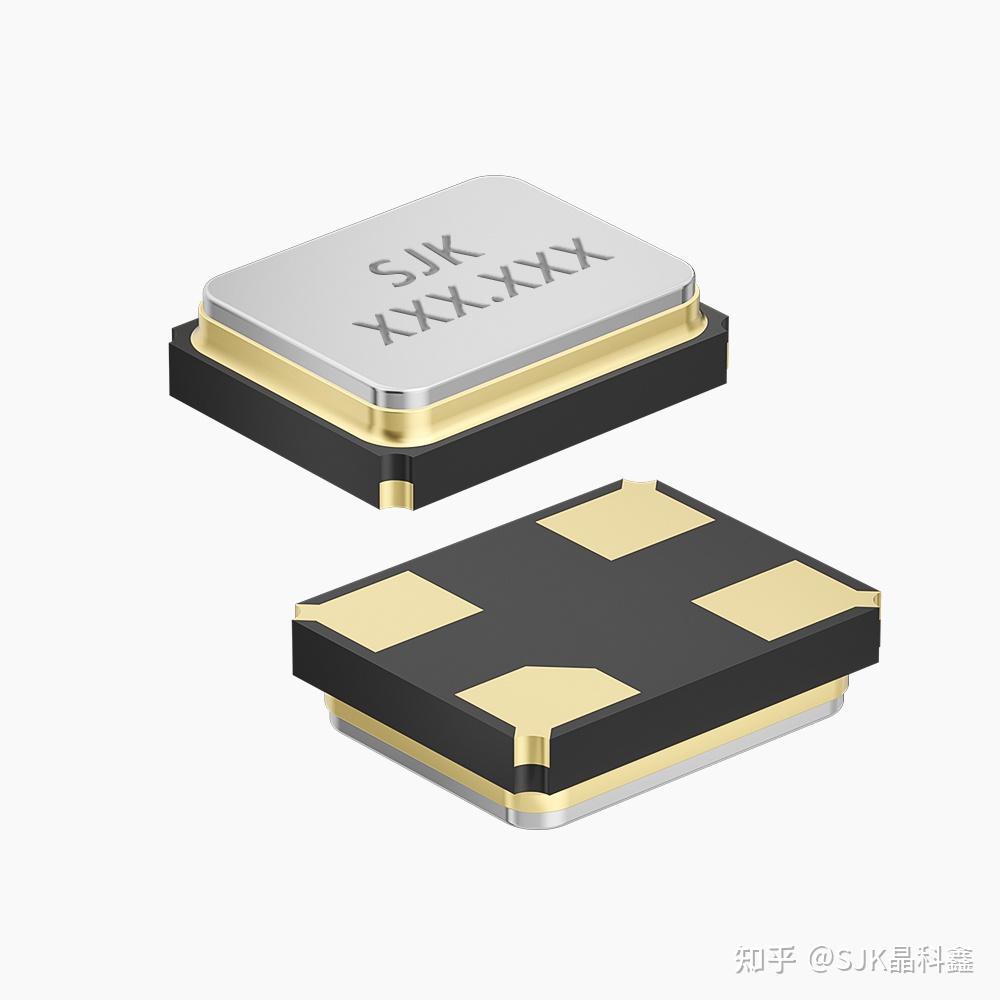

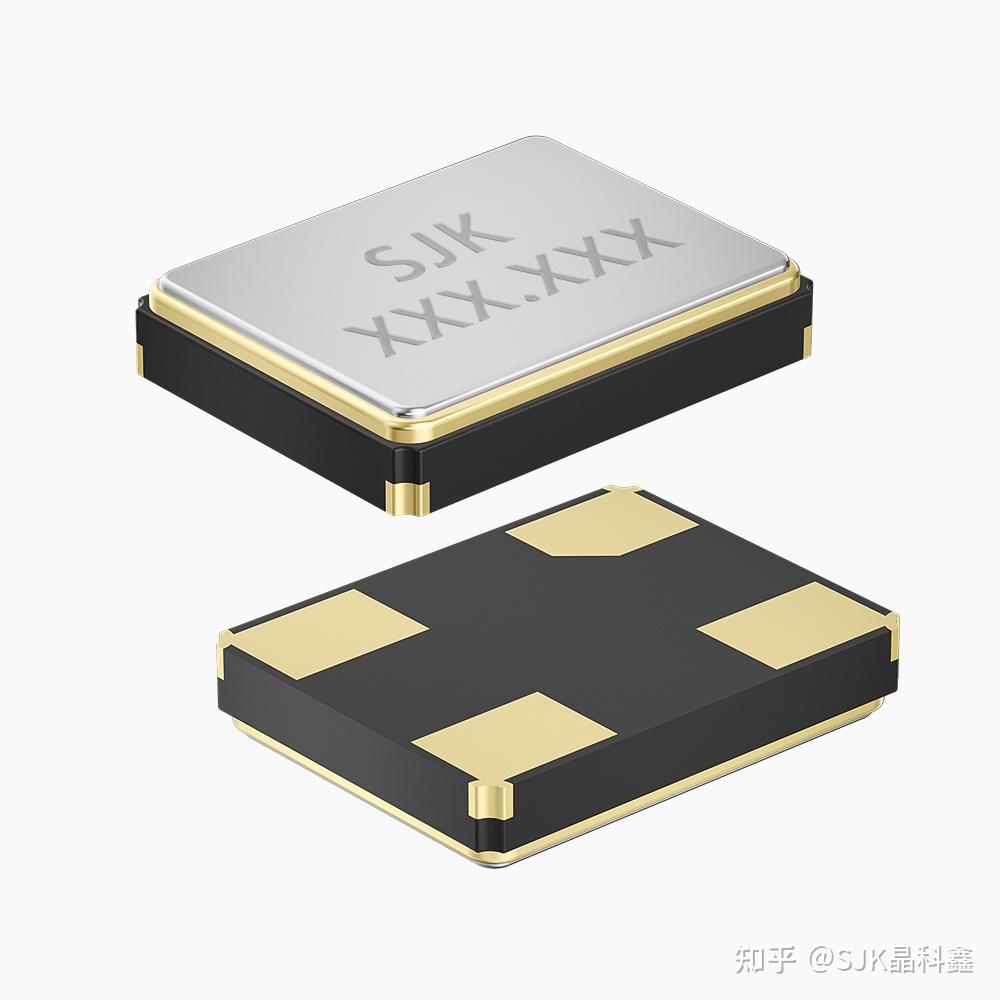

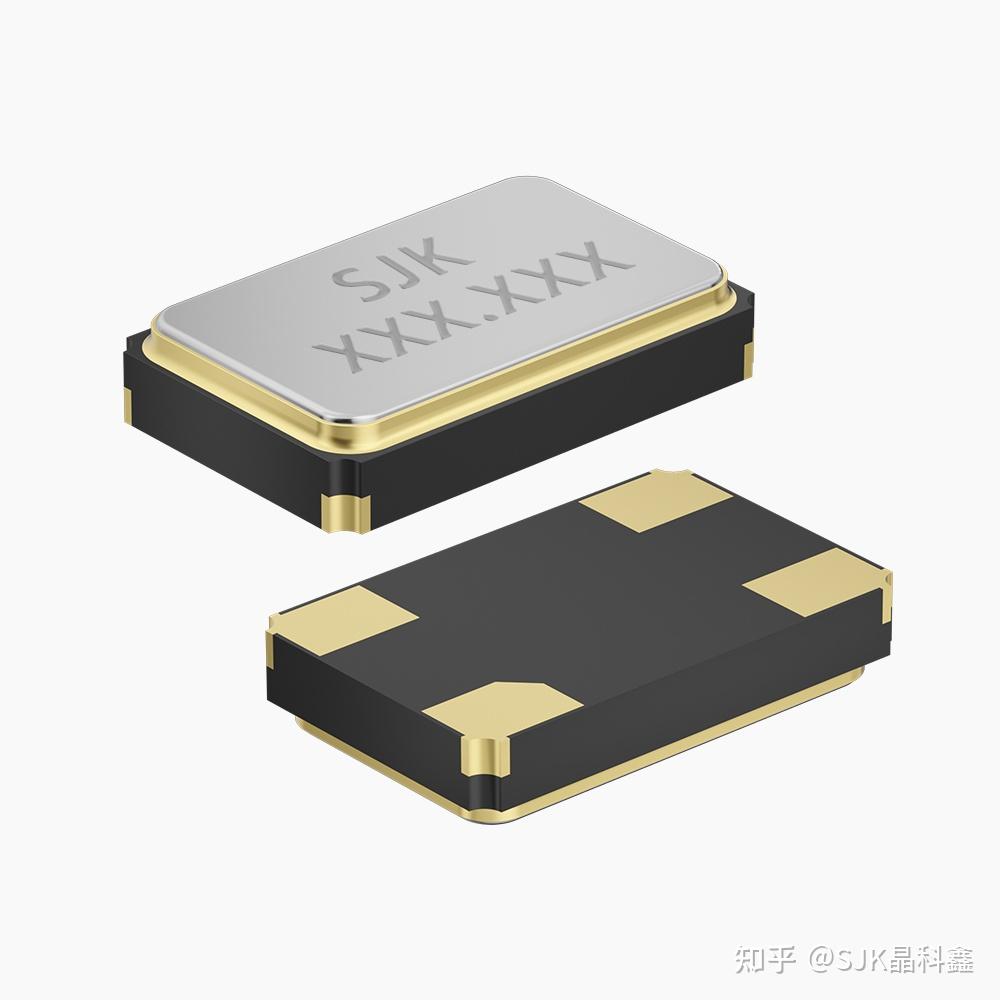

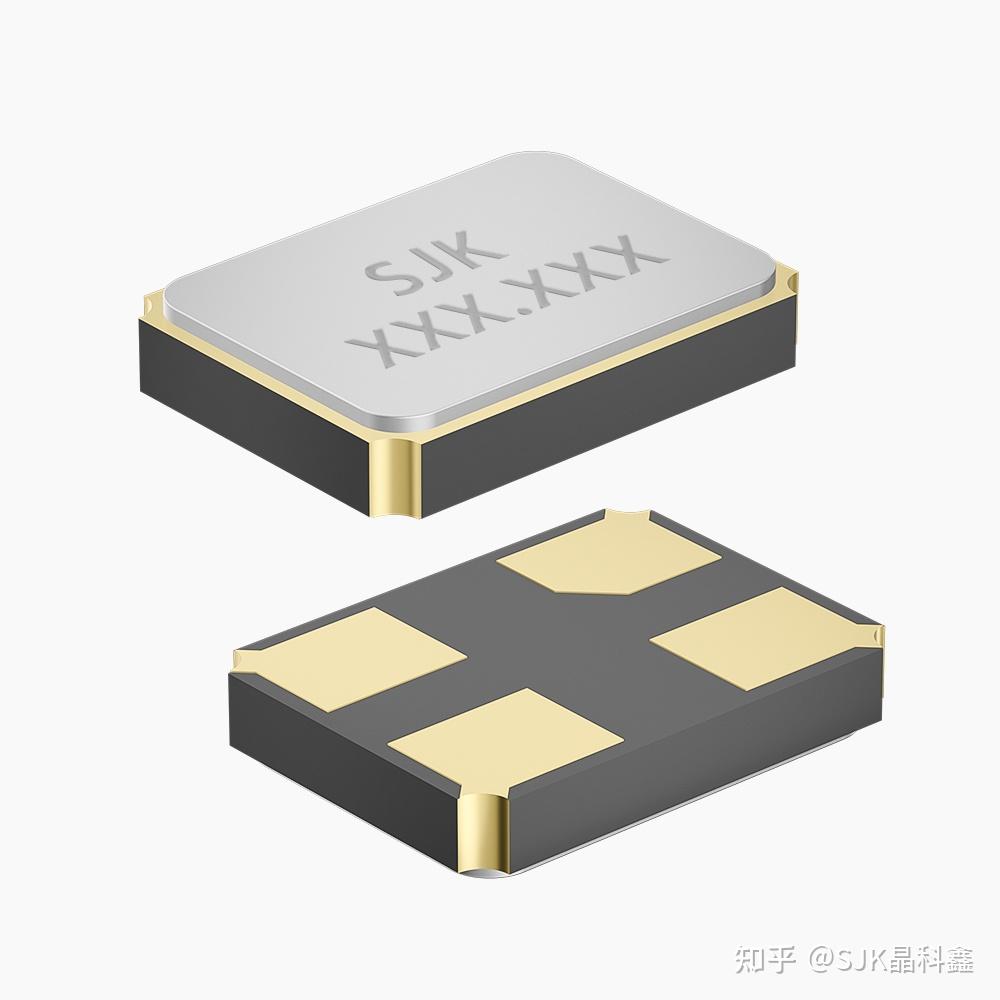

贴片晶振（Surface Mounted Devices）是直接贴装在PCB（印刷电路板）表面的一种无引脚或短引脚的微型晶振。

1. 核心优势

• 体积小巧，利于高密度布线： 现代电子产品追求轻薄化，贴片晶振从传统的3225封装，逐步演进到2016、1612甚至1210封装。微小的体积释放了宝贵的板载空间。
• 适合自动化SMT贴片生产： 贴片晶振无长引脚，可直接使用高速贴片机进行全自动化生产，极大地提升了组装效率，降低了人工焊接导致的隐形不良率。
• 高频寄生电容小，电性能优异： 由于没有长引脚的走线干扰，贴片晶振在寄生电容和电感方面表现更小，抗电磁干扰（EMI）能力更强，更适合高频及高速数据传输（如5G、AI服务器、车联网）场景。

2. 潜在劣势

• 成本相对较高： 贴片晶振多采用陶瓷金属焊接（Seam）或玻璃基底（Glass）封装，工艺精密，原材料和封装生产线的初期投入高于传统直插式元器件。

二、 插件晶振（DIP）的优劣势分析

插件晶振（Dual In-line Package）又称直插式晶振，是指带有引脚、需要穿过PCB通孔并在背面进行焊接的传统晶振。

1. 核心优势

• 机械强度高，抗冲击能力强： 引脚穿过PCB板并经过波峰焊固定后，形成了极佳的物理抗震性。在遭受强烈物理振动、冲击或跌落时，插件晶振不易脱落或断裂。

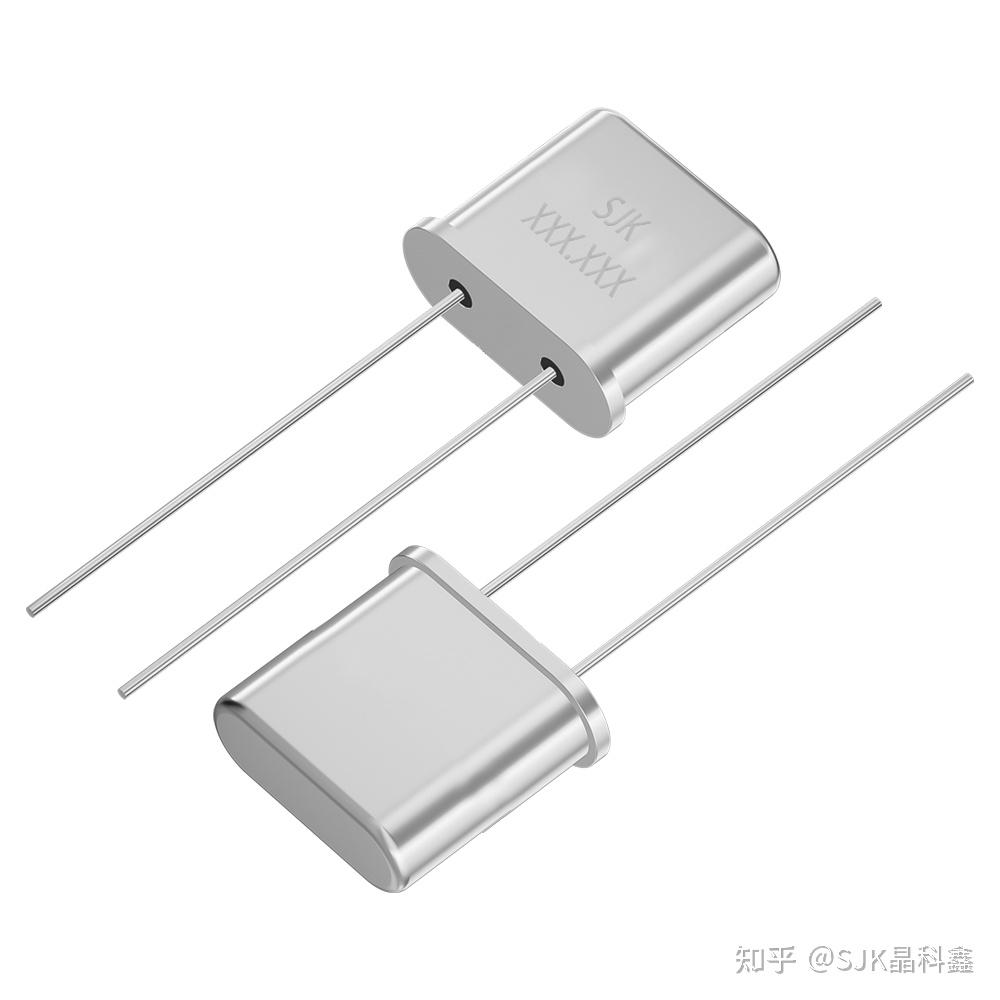

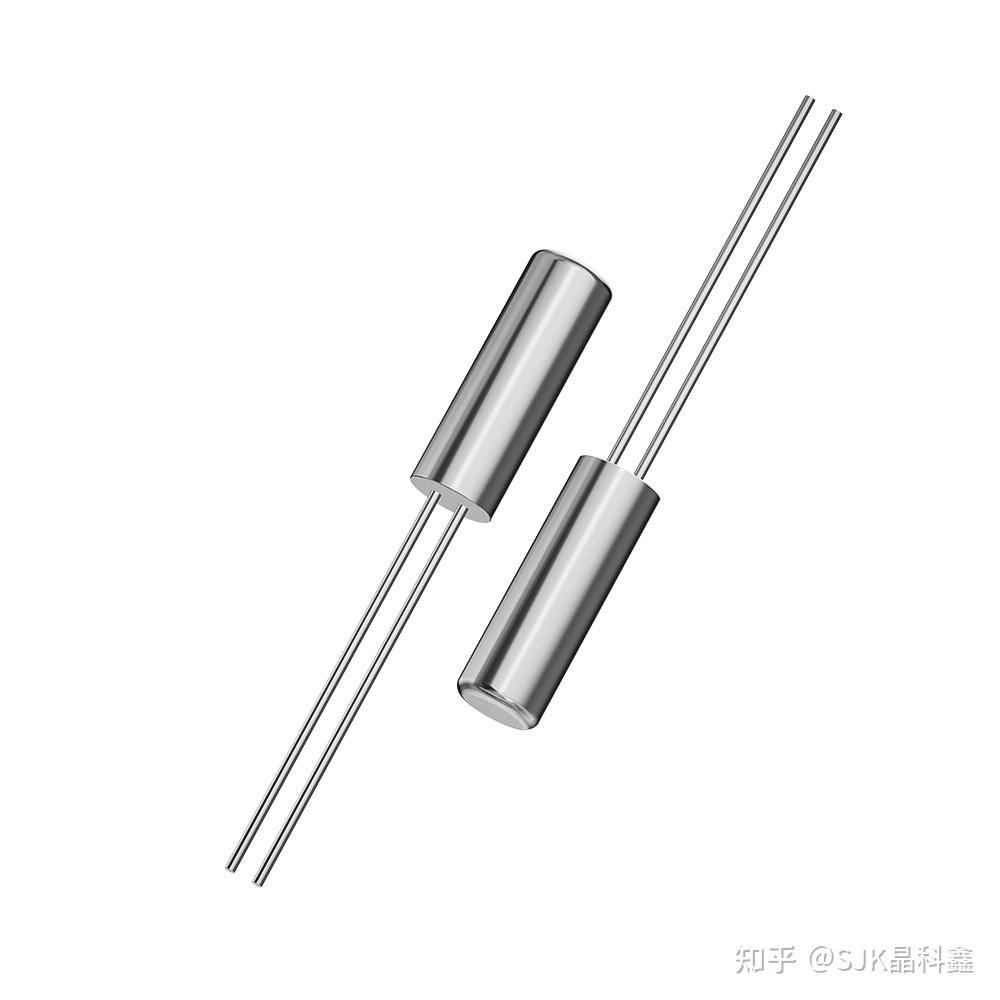

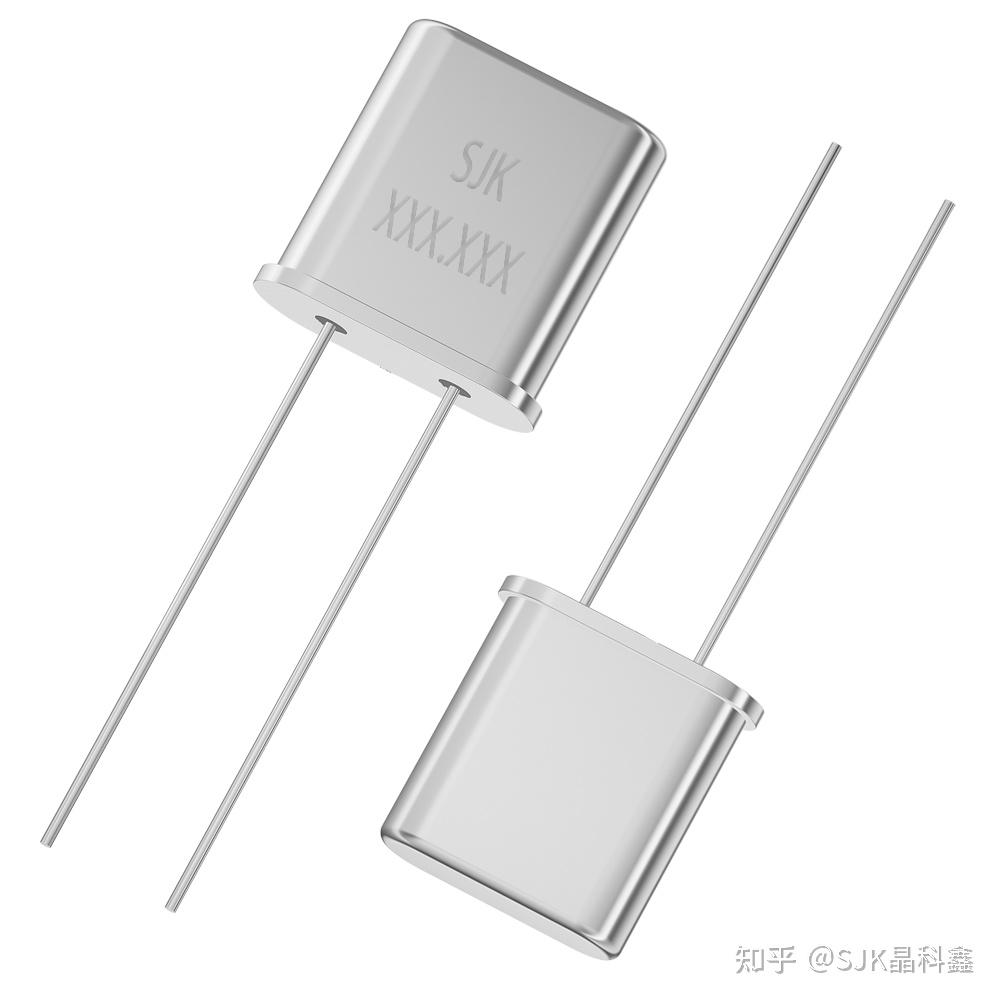

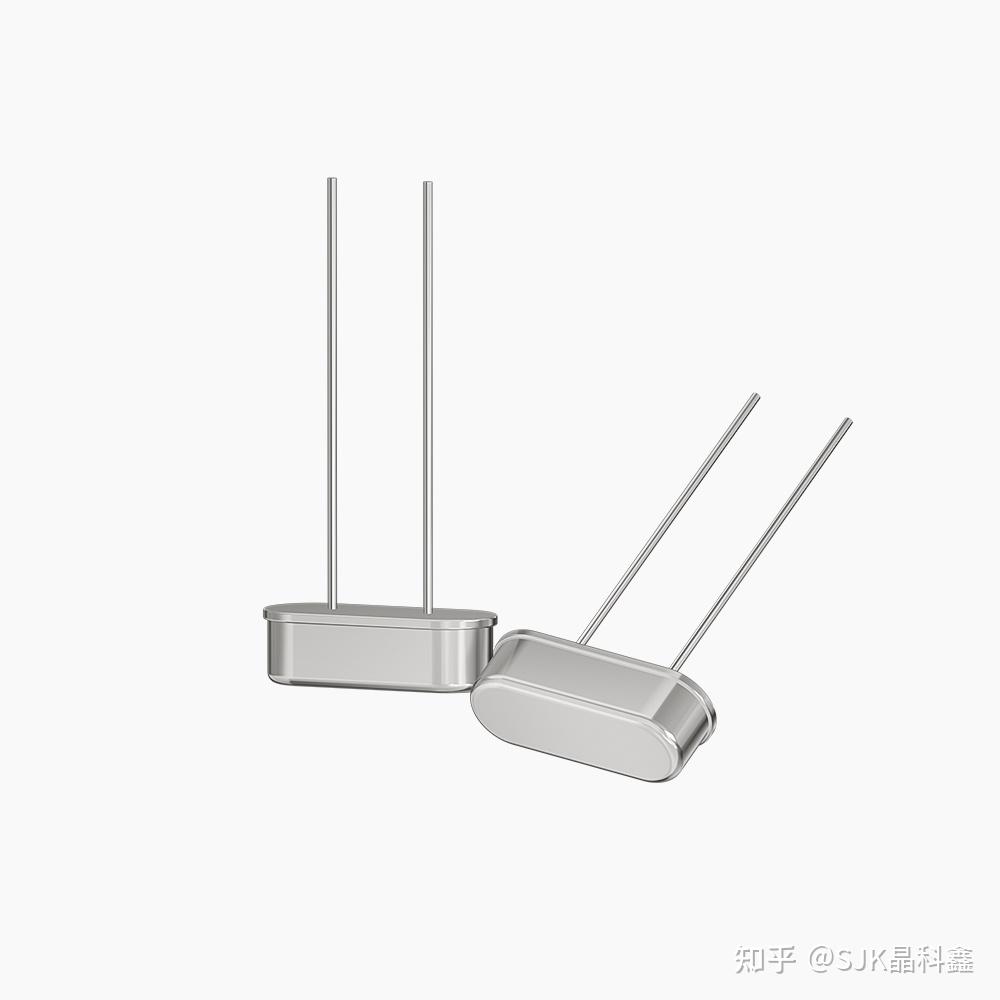

• 研发调试与手工焊接友好： 插件晶振（如49S、49U、UM-1、UM-5等传统封装，以及32.768kHz的柱状圆柱晶振）非常适合样机研发阶段的手工焊接、测试和临时更换，降低了初期的开发门槛。
• 极具性价比： 生产工艺非常成熟，物料成本低，非常适合对价格高度敏感的大规模量产消费级项目。但目前由于部分很多工厂已经对插件晶振的停产或减产，导致价格相对于SMD3225贴片封装的产品并没有太大的优势。

2. 潜在劣势

• 占用空间大，无法满足微型化需求： 直插引脚不仅占用PCB正面空间，还穿透到背面，无法进行双面高密度布线。
• 高频特性受限： 长引脚如同小天线，在复杂的电磁环境中容易引入外界噪声或产生多余的寄生电容，限制了其在高精尖通信领域的应用。

三、 贴片晶振 vs 插件晶振：核心技术参数对比

为了让硬件工程师更直观地进行选型评估，我们将两者的关键指标梳理如下：

四、 行业领先的晶振解决方案

在实际项目落地中，企业往往不仅需要单一的元器件，更需要一站式的频率控制技术支持。作为国内频率控制元器件领域的深耕者，深圳市晶科鑫实业有限公司（SJK）拥有30多年的专业研发与晶振生产经验。

针对市场的多元化需求，晶科鑫（SJK）提供全系列的频率组件支持：

• 高端智能硬件与汽车电子： 晶科鑫重点布局高品质的车规级MHz贴片晶振、超小体积超低功耗的32.768kHz贴片钟振、温补晶振（TCXO）以及恒温晶振（OCXO），全面适配AI服务器、智能座舱、物联网终端对高精度与极端温宽的要求。
• 传统工业与高抗震场景： 针对需要极强抗物理冲击的工业控制、电动工具等传统领域，SJK同样保留了高品质、高性价比的49S等经典DIP插件晶振产线，确保老旧设备的平稳运行与供应链的长期稳定。

通过严苛的质量控制体系，晶科鑫（SJK）帮助全球工程师攻克了在高温、高湿、强电磁干扰等复杂环境下的晶振选型难题。

五、 常见问题

Q1：贴片晶振可以代替插件晶振吗？

A： 从电性能和数字化布线角度看，贴片晶振在绝大多数高频、数字化场景下可以替代插件晶振，并带来更小的体积和更优的电气特性。但在部分需要高强度机械抗震（如重型工业机械）或者对成本极为苛刻的低频应用中，插件晶振依旧不可替代。

Q2：为什么现在的电子设计更倾向于使用SMD贴片晶振？

A： 核心原因在于现代消费电子、新能源汽车和通信设备都在向轻薄化和智能化发展。SMD贴片晶振体积更小，且完全适配全自动化SMT流水线，能大幅提升产能、降低人工组装成本，并具有更低的时钟抖动与寄生干扰。
