自适应多功能充电器

DIYers手里一般都有各种各样的充电电池，从镍氢、锂电到9V电池，给它们充电也是个麻烦事，得各配各的充电器。如果能用一个充电器适配各种电池不就好了？

感觉可以先做一个限压/限流分别可调的DCDC电源，然后每30秒一个周期，第一秒用9.5V限压+10mA限流试充，再测量实际电压电流来判断，如果电流很小接近为零，判断为没有接入电池；如果电压<1.5V，判断为镍氢；电压<4.2V，判断为锂电池；否则判断为9V的6F22。之后的29秒，针对前面的电池判断结果，电压较低时用较大电流快充，电压接近上限时改为较小电流补充。

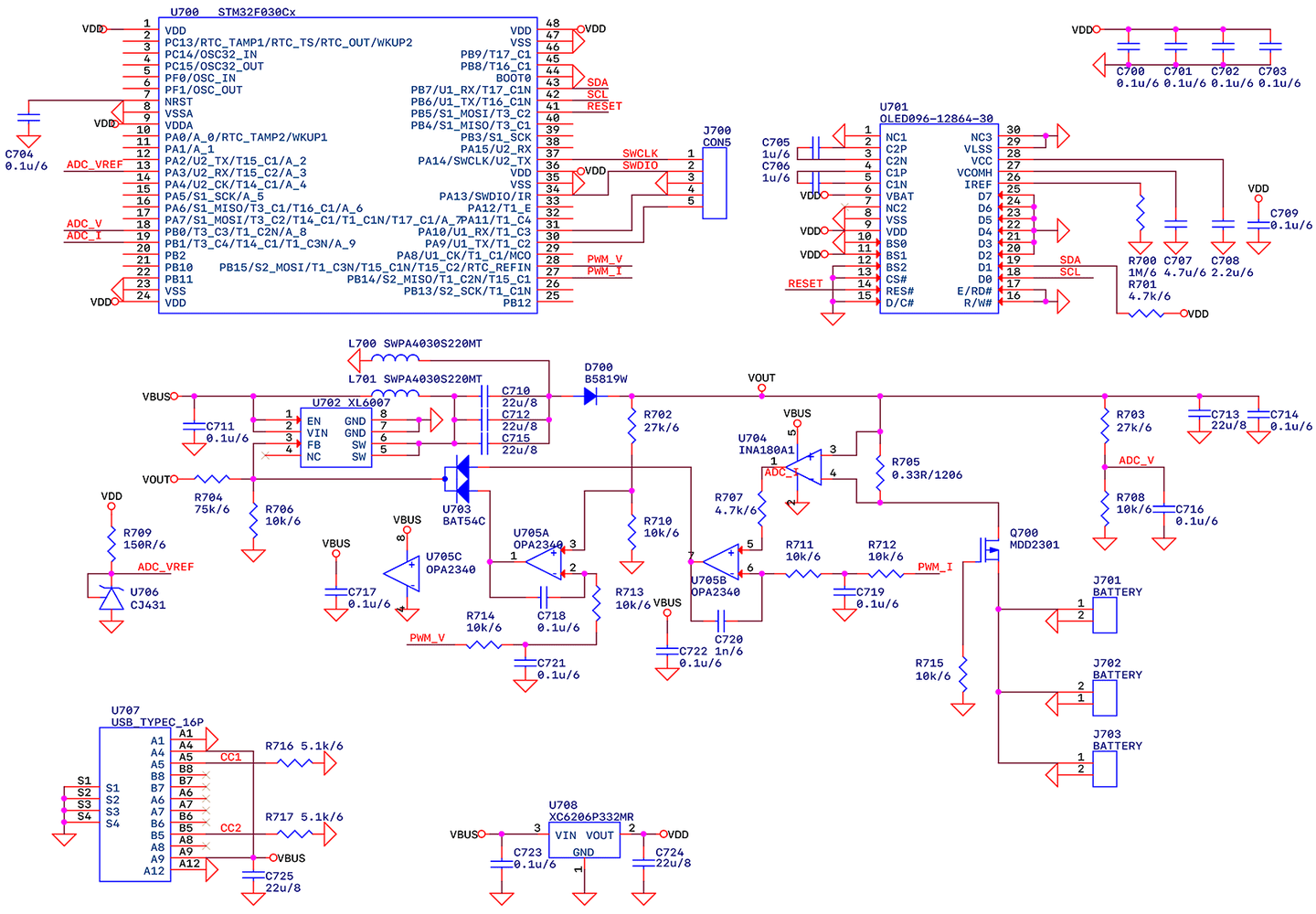

原理图如下，为了能从5V输入得到0~10V输出，用芯龙的XL6007搭成SEPIC变换器，效率低些，最大输出300mA电流还是可以的。反馈控制这里，用两路PWM分别RC滤波后，通过OPA2340的两个运放分别和电压/电流采样信号相比较，两个运放输出端通过BAT54C的两个二极管拉高XL6007的FB脚，也就是电压/电流之一达到设定值时就构成环路，从而实现了限压/限流分别可调。

输出端用一个PMOS：MDD2301实现防反接。

MCU没有特殊要求，用一片STM32F030C8T6即可，用三个ADC通道分别采集电压、电流和作为2.5V参考电压的CJ431。显示则用了一片128*64的0.96寸OLED。

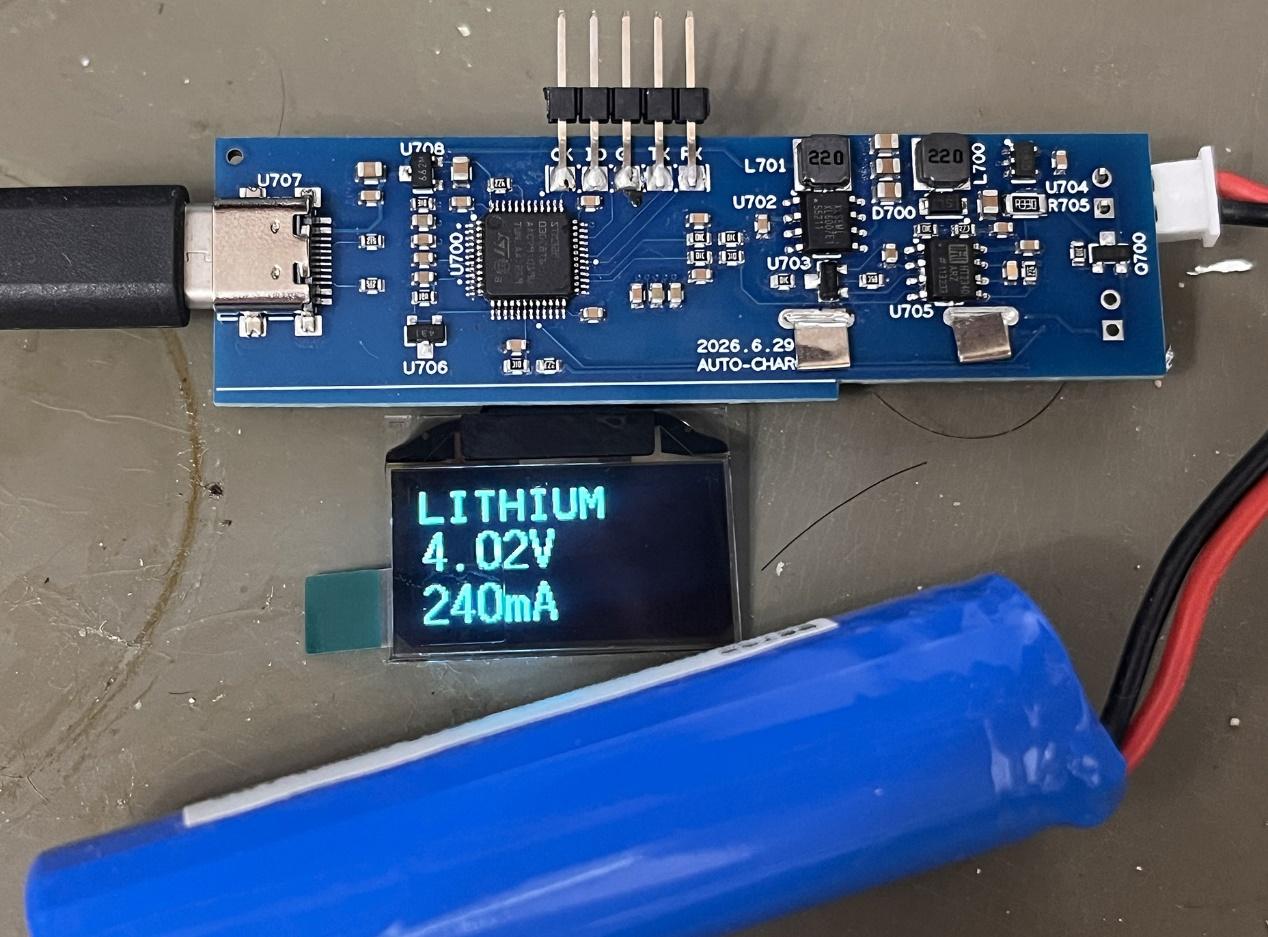

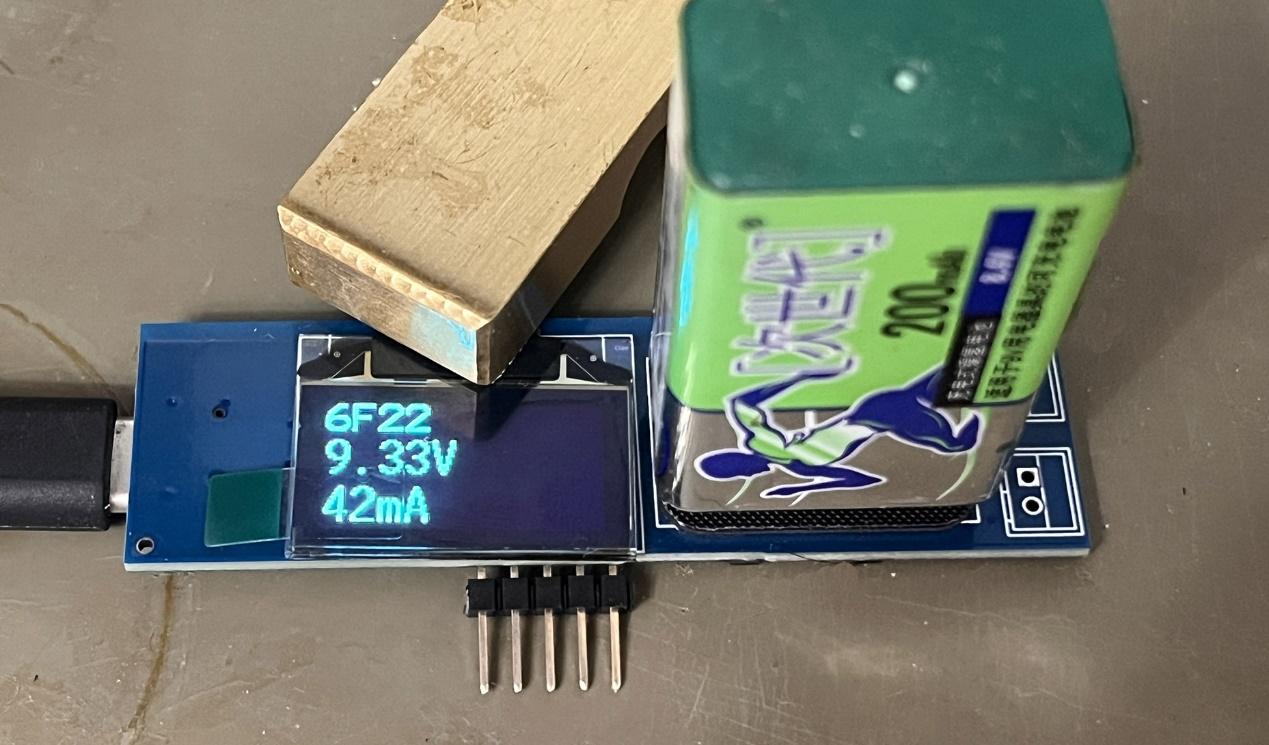

实际充电效果如图：

程序见github:

https://github.com/tomzbj/diy/tree/master/2026/self_adaptive_charger
